Giới thiệu thiết bị

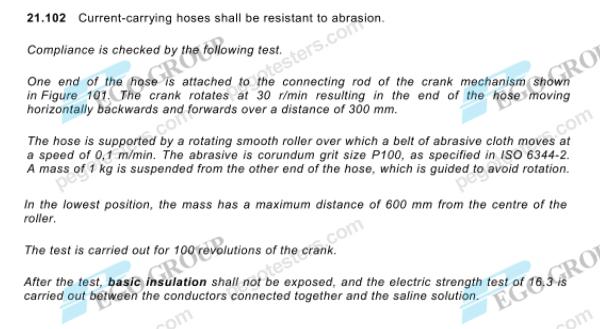

Thiết bị thử nghiệm độ mài mòn ống dẫn điện IEC60335-2-2 tốc độ 30r/min 0.1m/min được thiết kế và chế tạo đáp ứng nghiêm ngặt theo các tiêu chuẩn IEC60335-2-2 điều khoản 21.102 hình 101 và IEC60335-2-24 điều khoản 21.102 hình 101. Thiết bị chuyên dùng để kiểm tra độ bền cơ học và khả năng chống mài mòn của ống mềm dẫn điện (current-carrying hose) sử dụng trên máy hút bụi.

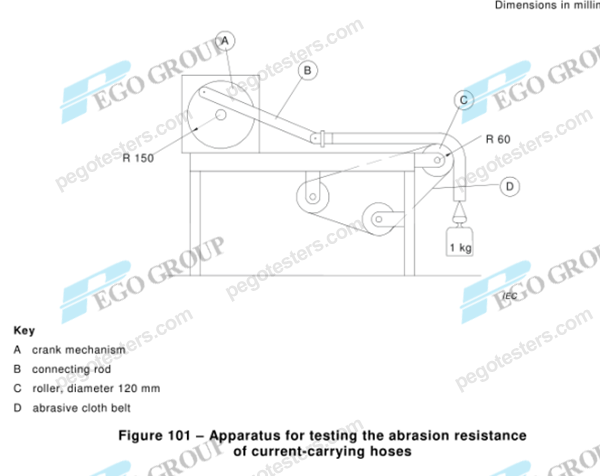

Nguyên lý vận hành: Một đầu ống thử nghiệm được gắn vào thanh truyền của cơ cấu tay quay quay với tốc độ 30r/min, làm cho đầu ống chuyển động tịnh tiến theo phương ngang trên hành trình 300mm. Ống được đỡ bởi một con lăn nhẵn quay cùng với đai vải mài mòn di chuyển với tốc độ 0.1m/min. Đầu còn lại của ống được treo một tải trọng 1kg và được dẫn hướng để tự do xoay. Quá trình kiểm tra diễn ra liên tục trong 100 vòng quay của tay quay.

Đặc điểm nổi bật

• Áp dụng tiêu chuẩn quốc tế: IEC60335-2-2 và IEC60335-2-24.
• Ứng dụng chuyên sâu: Kiểm tra độ chịu mài mòn và độ bền cơ học của ống dẫn điện trong máy hút bụi.
• Cơ cấu truyền động ổn định bằng động cơ giảm tốc AC (AC geared motor).
• Tốc độ tay quay chính xác 30r/min cùng khoảng dịch chuyển ống 300mm.
• Tốc độ di chuyển của đai vải nhám mài mòn đạt 0.1m/min.
• Trang bị khối tải trọng kiểm tra chuẩn 1kg.

Thông số kỹ thuật chi tiết

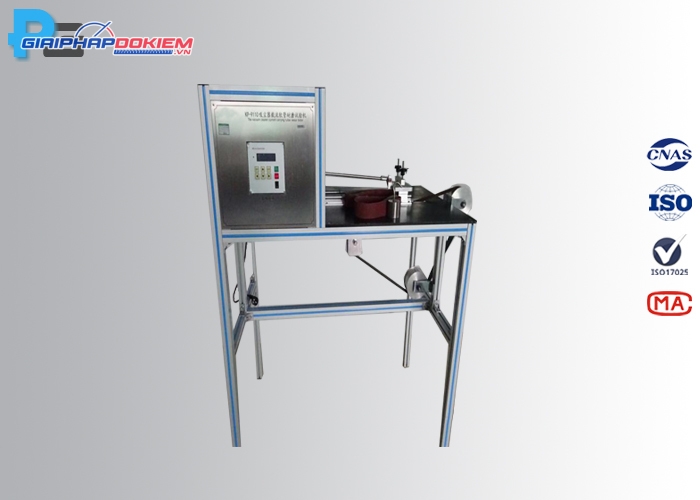

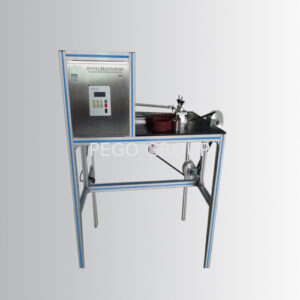

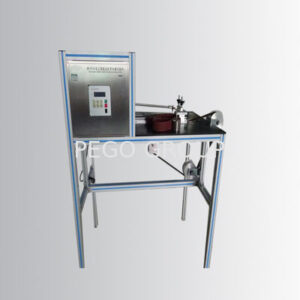

Hình ảnh thiết bị
