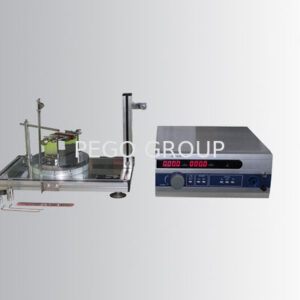

Thiết bị thử nghiệm độ uốn đầu nối không bắt vít IEC60884-1 Figure 12
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Tổng quan về thiết bị thử nghiệm độ uốn đầu nối không bắt vít IEC60884-1 Figure 12

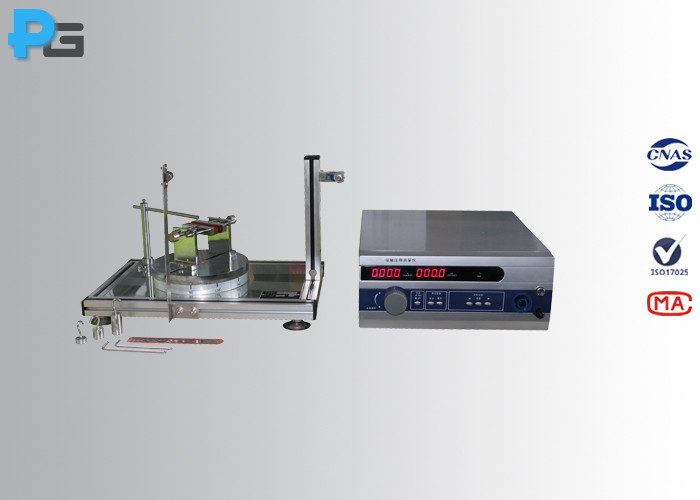

Thiết bị thử nghiệm độ uốn đầu nối không bắt vít IEC60884-1 Figure 12 (Test Apparatus for Deflection on Screwless Terminals) được thiết kế và chế tạo nhằm đáp ứng đầy đủ các yêu cầu thử nghiệm theo tiêu chuẩn IEC60884-1 điều khoản 12.3.12 và Hình 12 (Figure 12). Thiết bị chuyên dụng để thực hiện phép thử uốn đối với dây dẫn được kết nối với các đầu nối không bắt vít (screwless terminals) và đo điện áp rơi (voltage drops). Cấu tạo hoàn chỉnh của thiết bị bao gồm cơ cấu gây uốn (deflecting device) và đồng hồ đo điện áp rơi (voltage drop meter).
Đặc điểm và ứng dụng chính
- Tiêu chuẩn áp dụng: IEC60884-1 Clause 12.3.12 và Figure 12.
- Mục đích thử nghiệm: Đánh giá khả năng chịu lực uốn của dây dẫn khi lắp vào đầu nối không bắt vít và kiểm tra mức độ sụt áp tại điểm tiếp xúc nhằm đảm bảo độ tin cậy và an toàn điện.
- Cơ cấu thử nghiệm: Cho phép dây dẫn xác định sau khi cắm đúng kỹ thuật vào đầu nối có thể bị uốn theo bất kỳ hướng nào trong 12 hướng lệch nhau góc 30°.
Thông số kỹ thuật chi tiết
| Dòng điện thử nghiệm (Test current) | 0 – 30A |
| Dải đo điện áp rơi (Drop voltage measurement range) | 0 – 199.9mV ± 3% |
| Chế độ thử nghiệm (Test mode) | Dây dẫn quy định được lắp đặt chính xác vào đầu nối cho phép bị uốn theo 12 hướng khác nhau, mỗi hướng cách nhau góc 30° |
| Hướng tác dụng lực (Direction of the application of the force) | Vuông góc với dây dẫn thẳng (perpendicular to the straight conductor) |
| Lực tác dụng (Force apply) | 0.25N, 0.5N, 1N |
| Nguồn điện làm việc (Working power) | 220V / 50Hz |
| Tiêu chuẩn tham chiếu (Reference Standard) | IEC60884-1 Clause 12.3.12 and Figure 12 |
