Thiết bị thử nghiệm lực kéo ngang bộ nối thiết bị theo tiêu chuẩn IEC60320-1

Thiết bị thử nghiệm lực kéo ngang bộ nối thiết bị theo tiêu chuẩn IEC60320-1 (Appliance Couplers Lateral Pull Test Apparatus)

1. Giới thiệu tổng quan

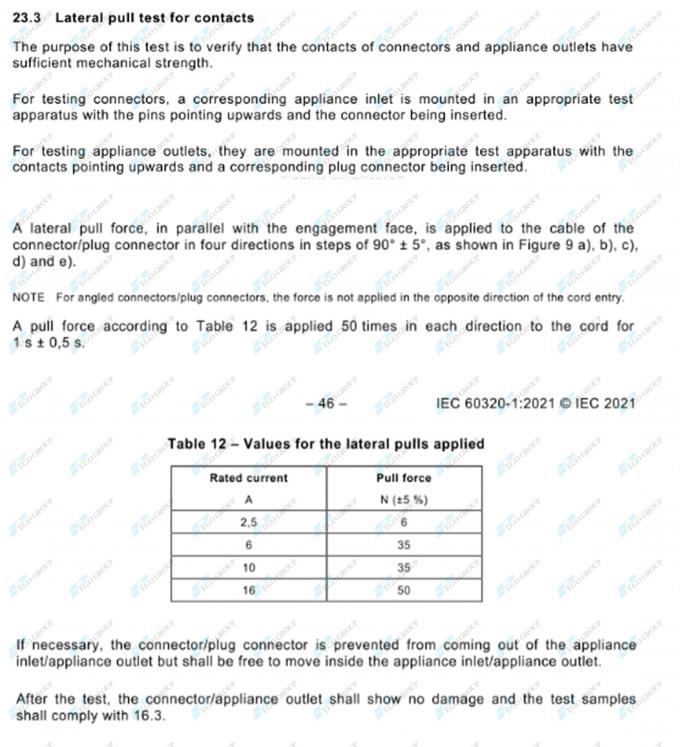

Thiết bị thử nghiệm lực kéo ngang cho bộ nối thiết bị (Appliance Couplers Lateral Pull Test Apparatus) được thiết kế nhằm đáp ứng đầy đủ các yêu cầu thử nghiệm theo tiêu chuẩn IEC60320-1 điều khoản 23.3 và hình 8 (clause 23.3 and figure 8), dùng để kiểm tra và xác minh xem các tiếp điểm của đầu nối (connector) và ổ cắm thiết bị (appliance outlet) có đủ độ bền cơ học hay không.

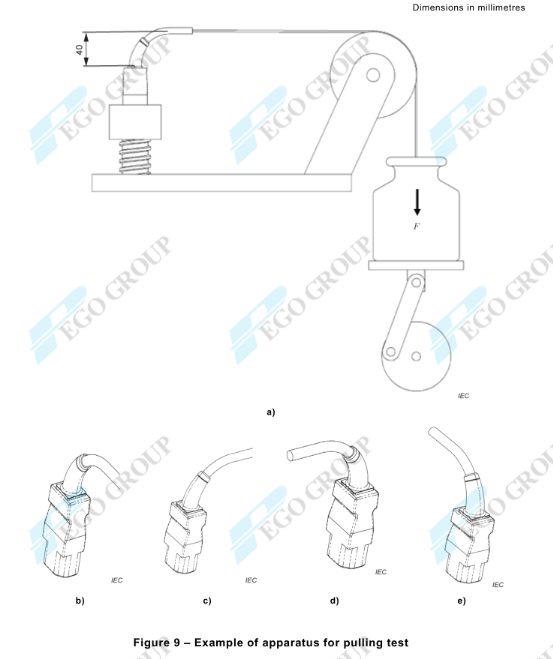

Một lực kéo ngang song song với bề mặt ăn khớp được tác dụng lên dây cáp của đầu nối / phích cắm theo bốn hướng, mỗi hướng dịch chuyển một góc 90°±5°. Lực kéo được tác dụng 50 lần theo mỗi hướng vào dây dẫn với thời gian duy trì 1s ±0.5s. Sau khi hoàn thành quá trình thử nghiệm, đầu nối / ổ cắm thiết bị không được có bất kỳ dấu hiệu hư hỏng nào.

2. Thông số kỹ thuật (Specification)

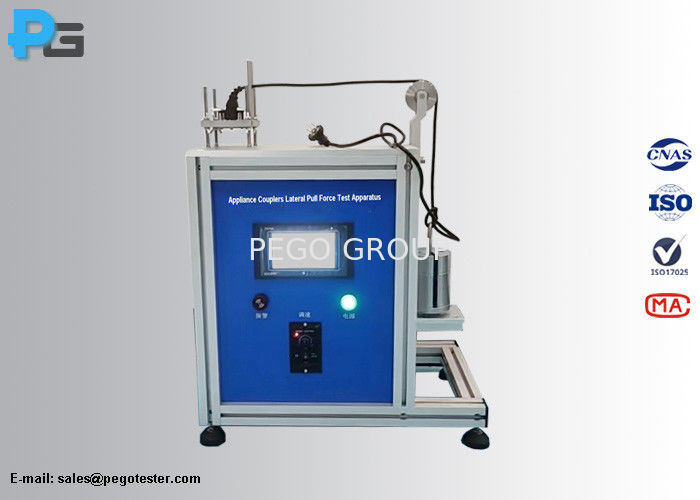

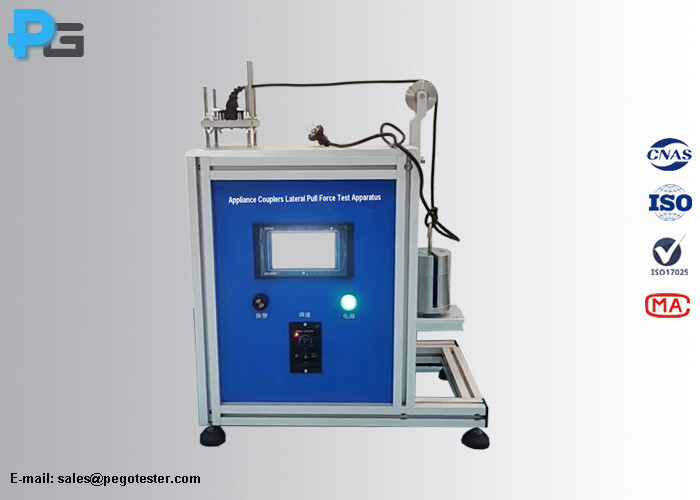

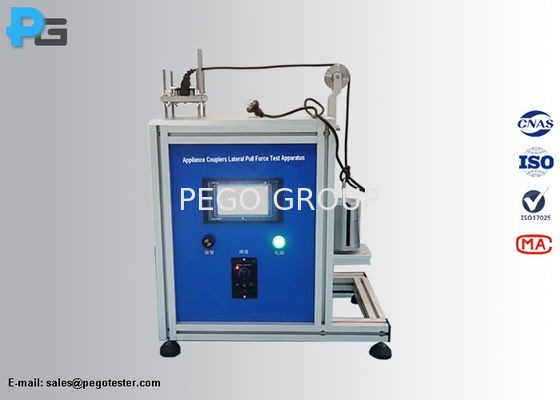

Hình ảnh thiết bị
