Thiết bị thử nghiệm máy sấy tóc IEC60335-2-23 quả cầu gỗ

Thiết bị thử nghiệm máy sấy tóc IEC60335-2-23 quả cầu gỗ

Thiết bị thử nghiệm an toàn điện chuyên dụng dành cho máy sấy tóc dạng mũ chụp (helmet-type hairdryers) trong điều kiện vận hành bình thường, đáp ứng đầy đủ các yêu cầu kỹ thuật nghiêm ngặt theo tiêu chuẩn IEC60335-2-23 điều 3.1.9 và Hình 1.

Giới thiệu thiết bị

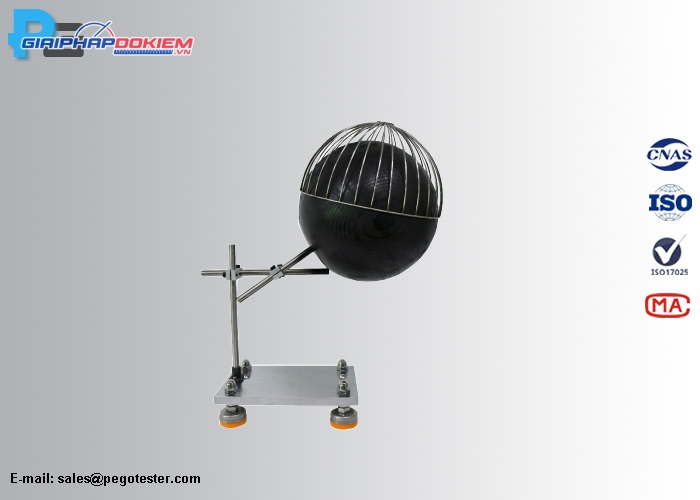

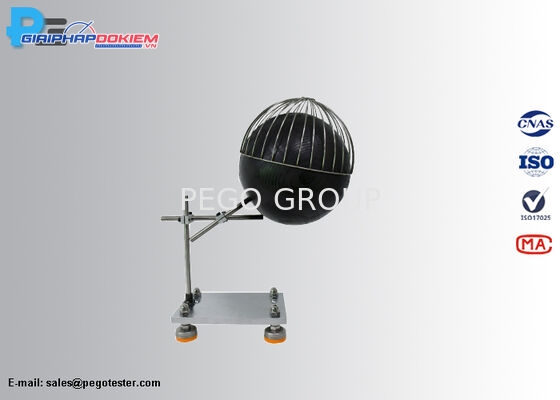

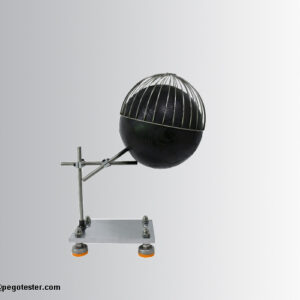

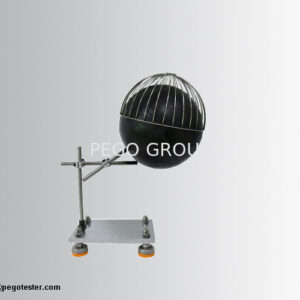

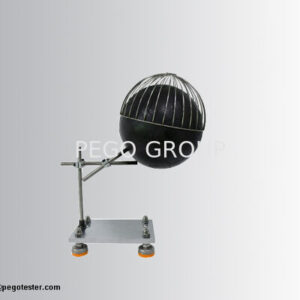

Hệ thống thiết bị thử nghiệm hoàn chỉnh bao gồm băng thử nghiệm (test bench), quả cầu bằng gỗ sơn đen mờ (dull black-painted wooden sphere) và cụm khung dây (wire frame assembly).

Trong quá trình thử nghiệm, máy sấy tóc dạng mũ chụp được vận hành với trục mũ nghiêng một góc 60° so với phương ngang, hoặc ở góc nghiêng tối đa mà kết cấu cho phép nếu nhỏ hơn 60°. Quả cầu gỗ sơn đen mờ đường kính 200mm được định vị chính xác bên trong mũ chụp sao cho tâm quả cầu trùng với trục mũ và duy trì khoảng cách 50mm so với lưới thoát khí. Đối với các loại máy sấy tóc có phần mũ chụp mềm/dẻo gắn kèm, phụ kiện này sẽ được trùm lên khung dây bố trí phía trên quả cầu gỗ.

Thông số kỹ thuật chi tiết

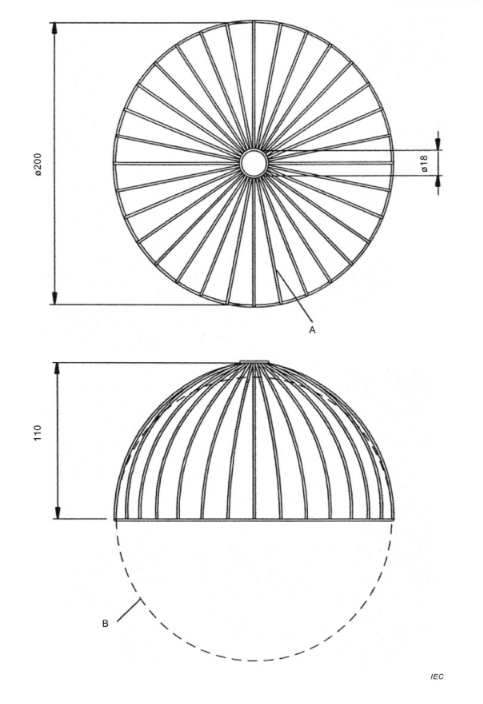

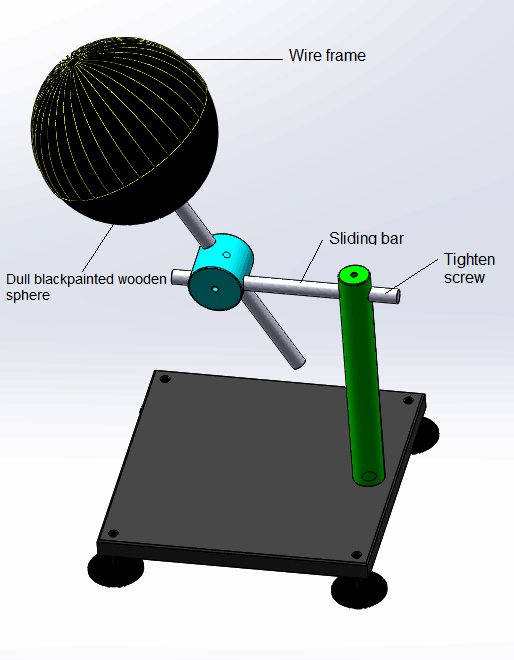

Bản vẽ kỹ thuật và sơ đồ cấu tạo
