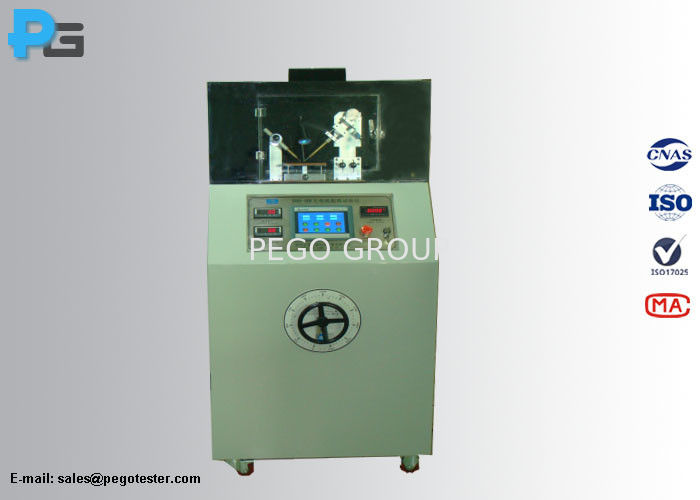

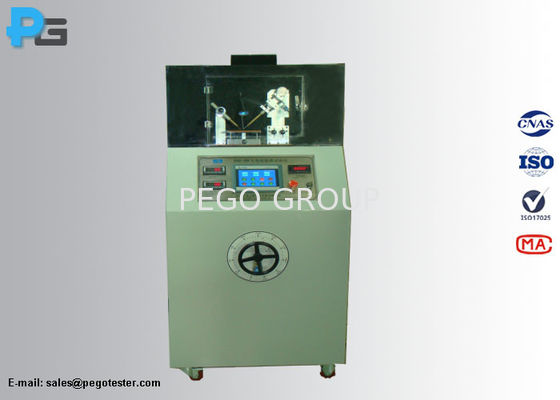

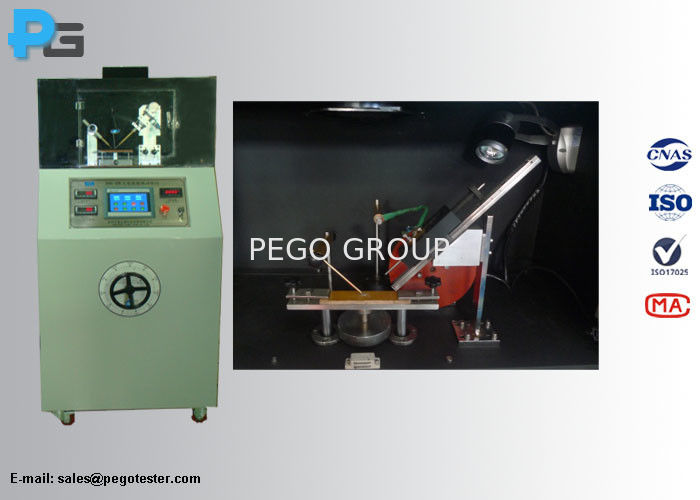

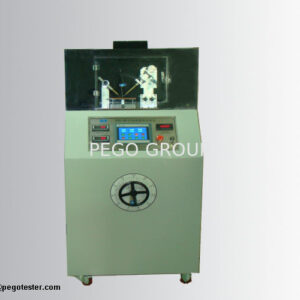

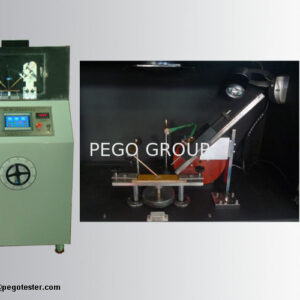

Thiết bị thử nghiệm mồi cháy hồ quang dòng cao UL746A 32.5A điều khiển PLC

Thiết bị thử nghiệm mồi cháy hồ quang dòng cao UL746A 32.5A điều khiển PLC

1. Giới thiệu sản phẩm

Thiết bị thử nghiệm mồi cháy hồ quang dòng cao (High Current Arc Ignition Test Apparatus) được thiết kế và sản xuất hoàn toàn tuân theo các tiêu chuẩn kỹ thuật quốc tế và quốc gia bao gồm: IEC60950-1:2001 điều 4.7.3.6, BS/EN60950-1:2001, BS7002:2001, GB4943-2001, UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998,… Thiết bị chuyên dụng để đo lường và đánh giá khả năng kháng bắt lửa của vật liệu cách điện rắn dưới tác động của nguồn hồ quang điện.

Nguồn điện 240V(AC)/60Hz được cấp vào các điện cực thử nghiệm (gồm một điện cực cố định và một điện cực di động). Trở kháng lõi không khí nối tiếp (cảm kháng – điện trở) được tích hợp để tạo ra dòng điện ngắn mạch 32.5A cùng hệ số công suất COSφ 0.5. Mẫu thử được định vị sao cho các điện cực tiếp xúc ban đầu trên bề mặt mẫu, sau đó mạch điện được cấp nguồn và quá trình phát sinh chu kỳ hồ quang bắt đầu.

Tần số phóng hồ quang được cài đặt ở mức 40 lần/phút (40 arcs/min), tốc độ tách điện cực đạt 254±25mm/s. Quá trình thử nghiệm diễn ra liên tục cho đến khi mẫu thử bốc cháy, mẫu bị cháy thủng hoàn toàn hoặc khi đã hoàn thành đủ chu kỳ 200 lần phóng điện. Cấp hiệu suất bắt lửa hồ quang dòng cao (HAI) của vật liệu sẽ được xác định dựa trên số chu kỳ hồ quang trung bình dẫn đến sự bắt lửa.

2. Thông số kỹ thuật

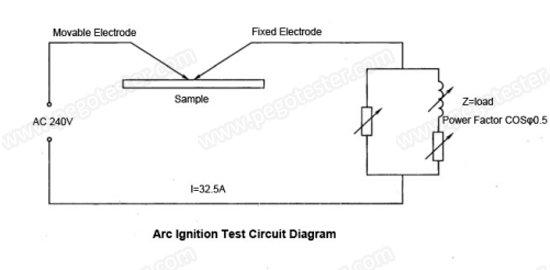

3. Sơ đồ mạch thử nghiệm (Test Circuit)
