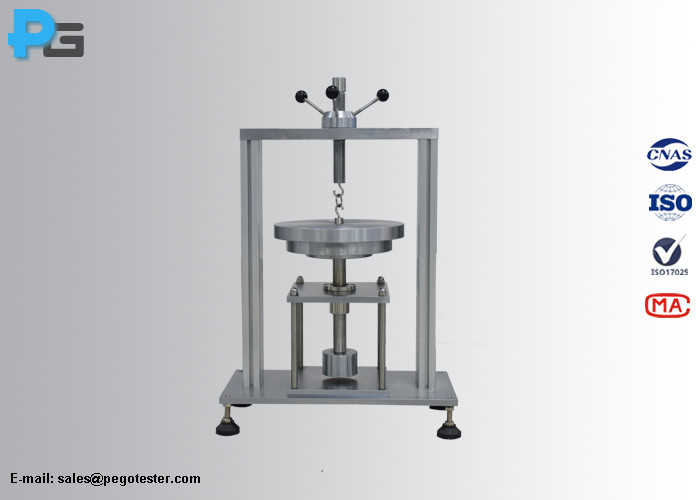

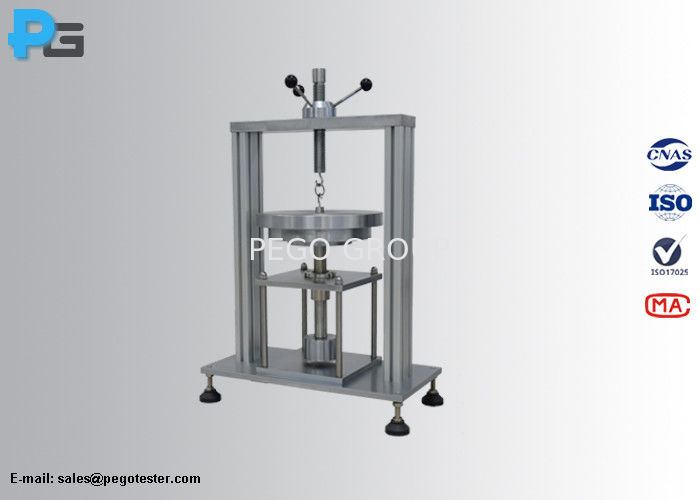

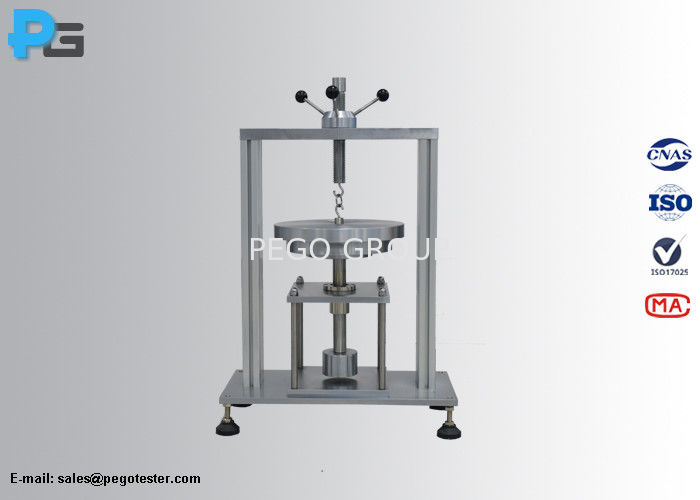

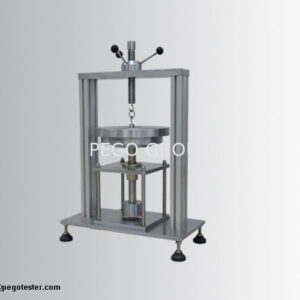

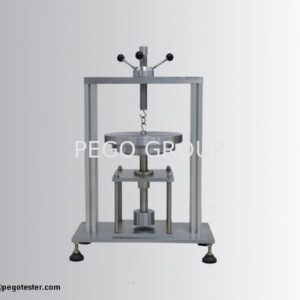

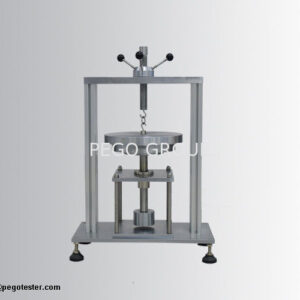

Thiết bị thử nghiệm nén phích cắm và ổ cắm IEC 60884-1 Figure 8

Giới thiệu thiết bị thử nghiệm nén phích cắm và ổ cắm IEC 60884-1 Figure 8

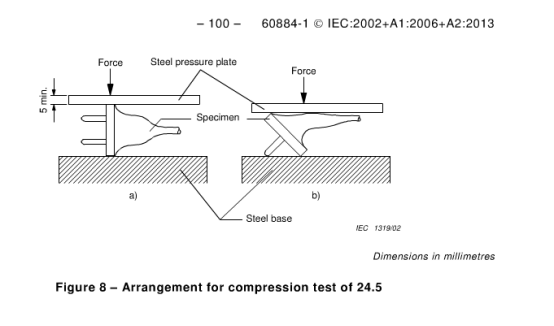

Thiết bị thử nghiệm nén phích cắm và ổ cắm IEC 60884-1 Figure 8 được thiết kế nhằm đáp ứng các yêu cầu thử nghiệm kiểm tra độ bền cơ học của ổ cắm và phích cắm theo tiêu chuẩn IEC 60884-1 điều khoản 24.5. Quy trình thực hiện bằng cách đặt mẫu thử ở vị trí a) và tác dụng một lực 300N trong vòng 1 phút. Sau đó, đặt mẫu ở vị trí b) và tiếp tục tác dụng lực 300N trong 1 phút. Mẫu thử sau đó được lấy ra khỏi thiết bị thử nghiệm và sau 15 phút, mẫu không được có bất kỳ hư hỏng nào theo định nghĩa của tiêu chuẩn.

Ngoài ra, thiết bị thử nghiệm nén này cũng đáp ứng các yêu cầu thử nghiệm theo tiêu chuẩn IEC 60884-1 điều khoản 10.1 và EN 50075 điều khoản 13.1. Mẫu thử phích cắm hoặc ổ cắm di động được ép giữa hai bề mặt phẳng với một lực 150N trong 5 phút. Sau khi ngừng tác dụng lực 15 pin, mẫu thử được kiểm tra lại và không được xuất hiện những biến dạng làm thay đổi quá mức các kích thước quy định tại các tờ tiêu chuẩn liên quan nhằm đảm bảo an toàn.

Đặc điểm nổi bật của thiết bị

• Tiêu chuẩn áp dụng: IEC 60884-1 điều khoản 24.5, IEC 60884-1 điều khoản 10.1, EN 50075 điều khoản 13.1.
• Mục đích thử nghiệm: Kiểm tra và xác minh độ bền cơ học của phích cắm và ổ cắm điện.
• Lực tác dụng linh hoạt: Đáp ứng mức tải trọng 150N và 300N (150N*2).
• Thời gian thử nghiệm tiêu chuẩn: 1 phút hoặc 5 phút tùy theo phương pháp thử.

Thông số kỹ thuật chi tiết
