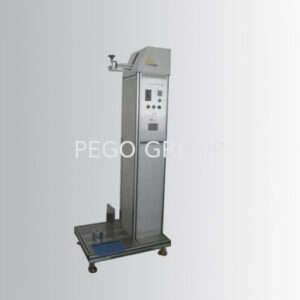

Thiết bị thử nghiệm ống mềm dẫn điện máy hút bụi IEC60335-2-2 tay đòn 300mm
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Thiết bị thử nghiệm ống mềm dẫn điện máy hút bụi IEC60335-2-2 tay đòn 300mm
1. Giới thiệu tổng quan
Thiết bị được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn IEC60335-2-2 điều 21.103 và Hình 102, chuyên dùng để kiểm tra khả năng chịu uốn (resistance to flexing) của ống mềm dẫn điện dùng cho máy hút bụi.
Trong quá trình thử nghiệm, một đầu của ống mềm được gắn vào tay đòn xoay của thiết bị kiểm tra. Khoảng cách giữa trục quay của tay đòn và điểm ống mềm đi vào phần cứng là 300mm±5mm. Tay đòn có thể nâng lên từ vị trí nằm ngang một góc 40°±1°, trong khi một quả nặng có khối lượng 5kg được treo ở đầu còn lại của ống mềm.
Quy trình thử nghiệm được tiến hành qua các giai đoạn:
- Thực hiện uốn trong 2500 chu kỳ (revolutions).
- Xoay đầu cố định của ống mềm đi một góc 90° và tiếp tục thử nghiệm thêm 2500 chu kỳ.
- Quy trình được lặp lại tương tự ở hai vị trí 90° tiếp theo (tổng cộng 10000 chu kỳ).
- Nếu ống mềm bị rách/hỏng trước khi hoàn thành 10000 chu kỳ của tay quay, quá trình thử nghiệm uốn sẽ dừng lại.
- Sau khi kết thúc thử nghiệm uốn, ống mềm phải vượt qua thử nghiệm độ bền điện môi theo quy định.
2. Thông số kỹ thuật chi tiết
| Hạng mục thông số | Chi tiết kỹ thuật |
|---|---|
| Bộ phận điều khiển (Control units) | Điều khiển bằng nút bấm kết hợp đồng hồ hiển thị (Button control + meter) |
| Góc nâng từ phương ngang (Raise angle from horizontal) | 40°±1° |
| Tải trọng treo (Mass) | 5kg |
| Mặt phẳng nghiêng (Inclined plane) | Khối tải trọng trượt áp vào một tấm nghiêng sao cho độ lệch tối đa của ống mềm là 3° |
| Chiều dài cánh tay đòn (Length of arm) | 300mm±5mm |
| Tốc độ quay (Rotation speed) | 10r/min±1r/min |
| Số chu kỳ thử nghiệm (Number of tests) | 2500 chu kỳ + 2500 chu kỳ (1 chu kỳ: 0°-45°-0°) |
| Bộ đếm chu kỳ (Counter) | Giá trị cài đặt: 0 – 999999 (có thể đặt trước) Giá trị thực tế: Hiển thị số chu kỳ thử nghiệm thực tế |
| Số vị trí thử nghiệm (Number of test station) | 1 vị trí |
| Kích thước thiết bị (Dimension) | 500mm * 800mm * 1850mm (Rộng * Dài * Cao / W*L*H) |
| Nguồn điện hoạt động (Working power) | 220V / 50Hz |

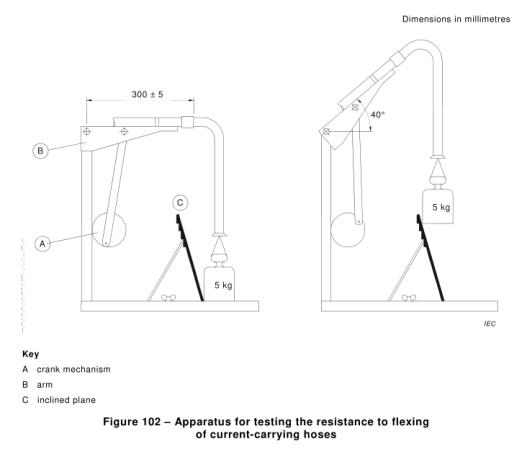

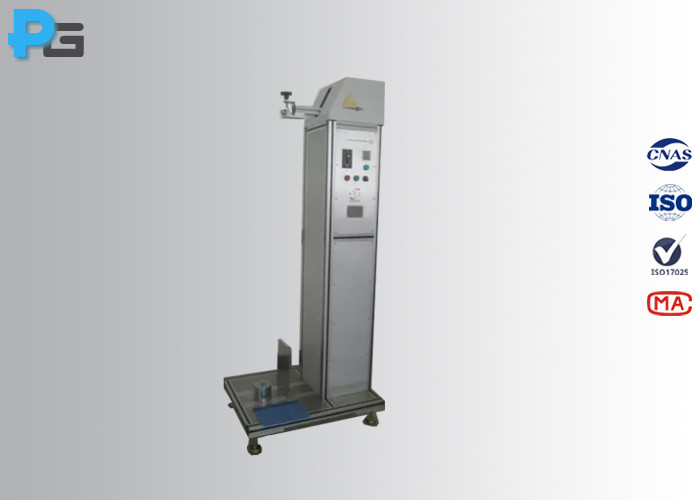

3. Bản vẽ thiết kế và hình ảnh cấu tạo
