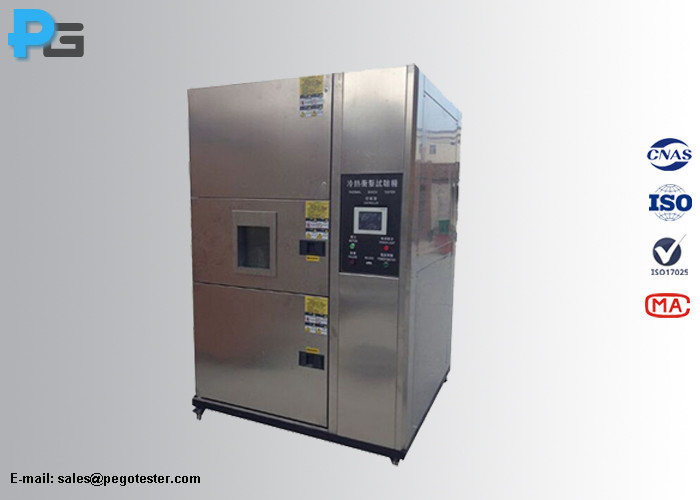

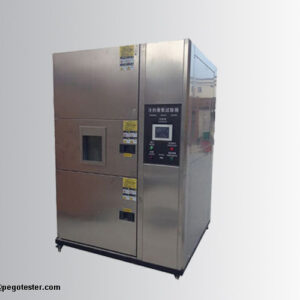

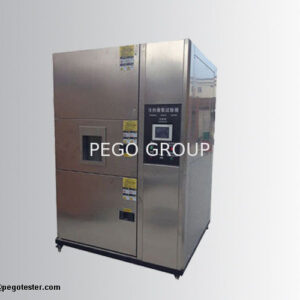

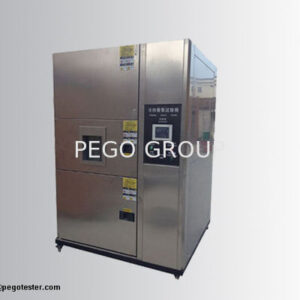

Thiết bị thử nghiệm sốc nhiệt môi trường IEC60068-2-3 bảo hành 12 tháng

Thiết bị thử nghiệm sốc nhiệt môi trường IEC60068-2-3 (-40℃ đến +120℃)

Thiết bị thử nghiệm sốc nhiệt môi trường IEC60068-2-3 được thiết kế theo cấu trúc buồng thử nghiệm hai buồng (two-box type) hoặc ba buồng (three-box type), phục vụ việc đánh giá khả năng chịu đựng của mẫu thử khi nhiệt độ thay đổi đột ngột giữa mức cực cao và cực thấp. Thiết bị đáp ứng đầy đủ các tiêu chuẩn kiểm nghiệm nghiêm ngặt: GB/T2423.1-2008 test A, GB/T2423.2-2008 test B, GB-T10592-2008, GJB150.3-198, GJB360A-96 Method 107 cùng các tiêu chuẩn quốc tế MIL STD, GB, JIS, JEDEC, IEC60068-2-3.

Đây là thiết bị kiểm nghiệm không thể thiếu trong ngành công nghiệp kim loại, nhựa, cao su, linh kiện điện tử và vật liệu composite. Hệ thống giúp phát hiện nhanh chóng các biến đổi hóa học hoặc hư hỏng vật lý do hiện tượng giãn nở và co lại vì nhiệt trong khoảng thời gian ngắn nhất.

1. Thông số kỹ thuật chi tiết (Parameters)

• Dải nhiệt độ cao (High temperature range): +80℃ ～ +200℃
• Dải nhiệt độ thấp (Low temperature range): -10℃ ～ -60℃
• Dải chu trình sốc nhiệt (Temperature cyclic range): -40℃ ～ +120℃
• Độ chính xác (Accuracy): ±2℃
• Độ phân giải (Resolution): 0.01℃
• Thời gian gia nhiệt buồng nóng (Rising time at hot space): RT ~ 150℃ < 40 phút
• Thời gian làm lạnh buồng lạnh (Rising time at cold space): RT ~ -40℃ < 50 phút
• Thời gian phục hồi nhiệt tại buồng thử (-40℃ ~ +120℃): 3 ~ 5 phút
• Tải trọng mẫu thử (Weight of EUT): Từ 5kg trở lên
• Cấu trúc thiết bị: Buồng nhiệt độ cao (high temperature chamber), buồng nhiệt độ thấp (low temperature chamber), buồng thử nghiệm (test chamber)
• Vật liệu cấu tạo: Thép không gỉ (Stainless Steel)
• Chế độ bảo hành: 12 tháng

Kích thước các phiên bản tùy chọn (Size options)

2. Đặc điểm nổi bật (Features)

• Vật liệu cách nhiệt: Bông thủy tinh mật độ cao kết hợp bọt xốp cách nhiệt PU cường độ cao (High-density glass wool and high strength PU foamed insulation).
• Hệ thống chuyển đổi tự động: Cơ chế tự động chuyển đổi nhiệt độ cao – thấp linh hoạt, chính xác.
• Nguồn điện hoạt động: 3 pha 5 dây (AC380V, 50HZ).
• Điều kiện môi trường vận hành: 0℃ ~ 35℃, độ ẩm ≤85% R.H.
• Hệ thống cấu thành gồm: Buồng nhiệt độ cao, buồng nhiệt độ thấp, buồng kiểm nghiệm, hệ thống điều khiển, hệ thống làm lạnh, hệ thống gia nhiệt, hệ thống đường dẫn khí và hệ thống thoát nước.
• Hệ thống điều khiển: Bộ điều khiển TEMI880N tích hợp màn hình cảm ứng LCD (TEMI880N + LCD touch screen).

3. Nguyên lý hoạt động (Working Principle)

A. Buồng tích trữ nhiệt độ thấp (Low temperature storage room): Trạng thái nhiệt độ bên trong buồng được xác định bởi hoạt động phối hợp của bộ gia nhiệt, dàn bay hơi và quạt gió trong đường ống dẫn khí. Môi chất lạnh sau khi qua van tiết lưu sẽ đi vào dàn bay hơi đặt tại buồng làm việc, hấp thụ nhiệt lượng và hóa hơi, từ đó hạ nhiệt độ buồng. Dòng môi chất sau khi bay hơi được máy nén hút và nén thành khí áp suất cao, nhiệt độ cao đưa đến bình ngưng để ngưng tụ thành dạng lỏng, sau đó qua bộ lọc và tiết lưu qua van để tái tuần hoàn vào dàn bay hơi. Quá trình tuần hoàn khép kín này liên tục diễn ra để đưa buồng lạnh về mức nhiệt độ cài đặt.

B. Buồng tích trữ nhiệt độ cao (High-temperature storage room): Bộ điều khiển trung tâm tiếp nhận tín hiệu tức thời từ cảm biến nhiệt độ, so sánh với giá trị cài đặt để đưa ra tín hiệu hiệu chỉnh. Mạch logic PID điều khiển chu kỳ đóng/ngắt của rơle bán dẫn (SSR), từ đó điều chỉnh công suất đầu ra của bộ gia nhiệt nhằm đạt độ chính xác cao trong kiểm soát nhiệt độ tự động.

C. Buồng thử nghiệm va đập nhiệt (Impact temperature test chamber): Van khí nhiệt độ cao và nhiệt độ thấp được điều khiển đóng mở tự động thông qua bộ đồng hồ kiểm soát. Van luân chuyển giữa buồng nóng và buồng lạnh, hình thành chu trình tuần hoàn khí kín độc lập giúp buồng thử nghiệm nhanh chóng đạt tới mức nhiệt độ mục tiêu trong thời gian ngắn nhất.

Nhiệt độ trong buồng thử nghiệm được duy trì ổn định nhờ sự kết hợp tối ưu giữa bộ gia nhiệt, thiết bị bay hơi và quạt hướng trục trong đường ống gió. Thiết kế tuần hoàn luồng khí cưỡng bức phân tán đồng đều giúp tối ưu hóa độ đồng đều nhiệt độ và hạn chế dao động nhiệt độ tối đa trong suốt chu trình kiểm tra.
