Thiết bị thử nghiệm va đập con lắc nằm ngang IEC60950-1 bi 50mm chiều cao 1.3m

Thiết bị thử nghiệm va đập con lắc nằm ngang IEC60950-1 bi 50mm chiều cao 1.3m (Va đập thẳng đứng + Va đập con lắc ngang)

1. Giới thiệu tổng quan

Thiết bị thử nghiệm va đập bằng bi thép đáp ứng đầy đủ các tiêu chuẩn IEC60598-1, IEC60950-1 điều 4.2.5 và AS-NZS61439.4 điều 10.2.6.2. Thiết bị chuyên dùng để thực hiện thử nghiệm va đập rơi đối với bề mặt ngoài của vỏ bảo vệ thiết bị. Máy có khả năng thực hiện cả thử nghiệm va đập rơi tự do thẳng đứng và thử nghiệm va đập con lắc nằm ngang. Chiều cao va đập có thể tùy chỉnh linh hoạt theo kích thước mẫu thử. Hệ thống nhả bi bằng điện từ giúp bi rơi tự do và tác động chuẩn xác vào mẫu để đánh giá chất lượng sản phẩm dựa trên mức độ hư hại. Thiết bị vận hành dễ dàng và đạt độ chính xác cao.

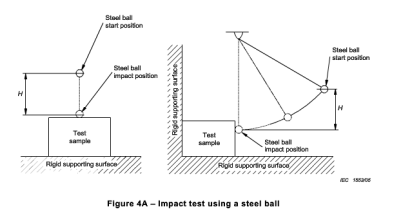

Trong quá trình thử nghiệm, mẫu thử gồm toàn bộ vỏ thiết bị hoàn chỉnh được cố định ở vị trí làm việc bình thường. Một viên bi thép đặc, nhẵn bóng có đường kính Φ50mm và khối lượng 500g±25g được thả rơi tự do từ trạng thái nghỉ ở khoảng cách thẳng đứng 1.3m xuống mẫu thử. Ngoài ra, bi thép còn có thể treo bằng dây và lắc như một con lắc nhằm tạo lực va đập theo phương ngang với độ cao rơi thẳng đứng tương đương 1.3m vào mẫu; hoặc mẫu thử được xoay 90 độ quanh từng trục ngang và thả bi rơi tương tự như phép thử thẳng đứng. Phương pháp thử va đập này áp dụng cho mặt đèn hình tia catot (CRT), mặt kính phẳng của thiết bị, bề mặt vỏ của thiết bị cố định và màn hình hiển thị phẳng.

2. Thông số kỹ thuật chi tiết

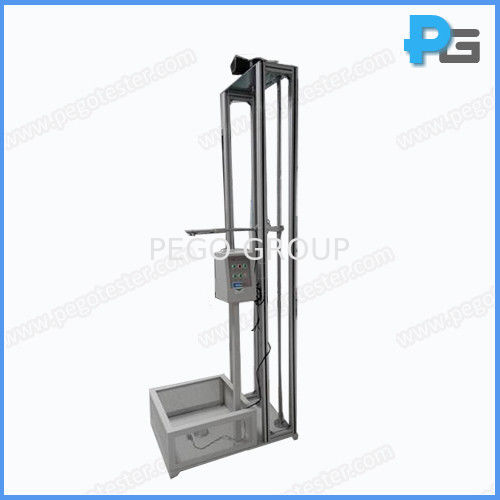

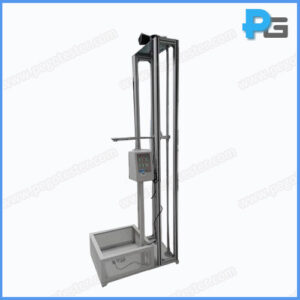

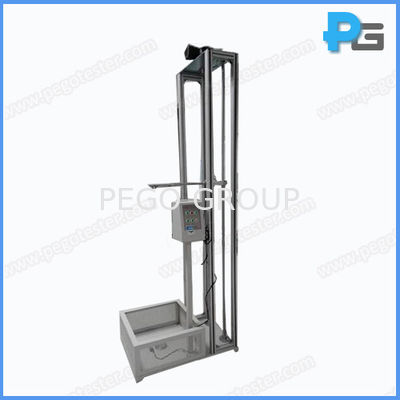

3. Hình ảnh thiết bị
