Thiết bị thử nghiệm va đập IK01 đến IK06 2J IEC60068-2-75 cho phích cắm và ổ cắm

Thiết bị thử nghiệm va đập IK01 đến IK06 2J IEC60068-2-75 cho phích cắm và ổ cắm (Pendulum Impact Test Apparatus)

Thiết bị thử nghiệm va đập con lắc IK01 đến IK06 dưới 2J (IEC60068-2-75) được thiết kế chuyên dụng để kiểm tra độ bền cơ học và khả năng chịu va đập của phích cắm, ổ cắm cùng các phụ kiện điện gia dụng và các thiết bị tương tự theo các tiêu chuẩn quốc tế nghiêm ngặt.

1. Tiêu chuẩn áp dụng

Thiết bị đáp ứng đầy đủ các tiêu chuẩn thử nghiệm:

• IEC60068-2-75 Phụ lục D (Annex D)
• IEC60884-1 Điều khoản 24.1 (Clause 24.1) và Hình 22 đến 26 (Figure 22 to 26)

2. Ứng dụng

Thiết bị được sử dụng để thử nghiệm khả năng chống va đập cho các sản phẩm điện – điện tử gia dụng và các phụ kiện đi kèm như:

• Phích cắm và ổ cắm điện (plugs and sockets)
• Hộp lắp đặt gắn tường kiểu nổi (surface-type mounting boxes)
• Đai ốc siết cáp (screw glands), nắp che (covers), công tắc (switches)
• Thiết bị chiếu sáng (lamps) và các phụ kiện liên quan nhằm đánh giá hiệu suất an toàn và cấp độ bền cơ học của sản phẩm.

3. Giới thiệu chi tiết thiết bị

Thiết bị thử nghiệm búa con lắc IK01 đến IK06 dùng để kiểm tra các mức năng lượng không vượt quá 1J (và phạm vi dưới 2J). Cấu tạo thiết bị bao gồm: khung máy chính, phần tử va đập (striking element), đồ gá lắp đặt (mounting fixture), tấm gỗ dán (sheet of plywood) và ống thép treo búa.

Thiết bị được cố định chắc chắn trên tường. Giá lắp đặt mẫu có thể điều chỉnh linh hoạt lên, xuống, sang trái, sang phải và có thể điều chỉnh góc xoay qua khớp trục, giúp dễ dàng tạo va đập tại nhiều vị trí khác nhau ở mặt trước và mặt bên của mẫu thử.

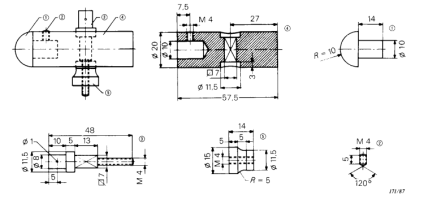

Phần tử va đập được chế tạo từ vật liệu polyamide (bán kính 10mm, khối lượng 200g và độ cứng Rockwell HT100), gắn chặt vào đầu dưới của ống thép có đường kính ngoài 9mm và độ dày thành ống 0.5mm. Trục xoay con lắc nằm ở đầu trên của ống thép, đảm bảo ống thép chỉ chuyển động trong mặt phẳng thẳng đứng đi qua trục xoay con lắc. Khoảng cách từ trục xoay con lắc đến trục của phần tử va đập là 1000mm.

Mẫu thử được gắn lên tấm gỗ dán dày 8mm, kích thước vuông 175mm x 175mm. Cạnh trên và cạnh dưới của tấm gỗ dán được cố định chắc chắn vào giá đỡ cứng thuộc bộ đồ gá. Các mẫu thử thông thường (như ổ cắm kiểu nổi, hộp gắn nổi) được lắp trực tiếp lên tấm gỗ dán như điều kiện sử dụng thực tế. Đối với mẫu thử không thể lắp trực tiếp (như ổ cắm kiểu âm tường), cần sử dụng bộ gá chuyển đổi phù hợp.

4. Thông số kỹ thuật (Parameters)

Bảng đối chiếu Năng lượng va đập – Khối lượng tương đương – Chiều cao rơi

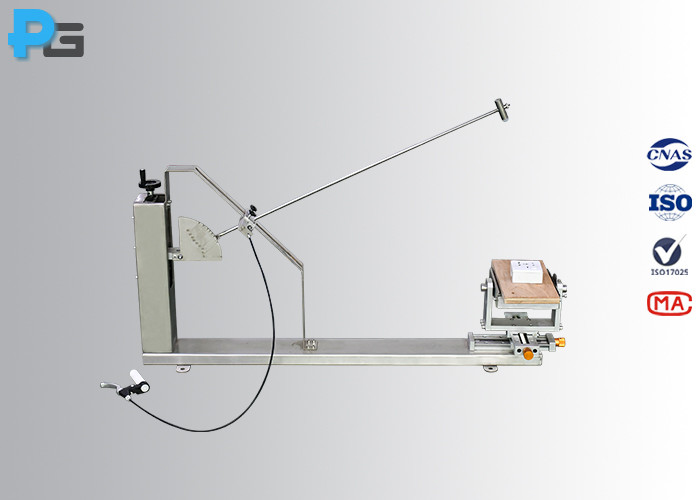

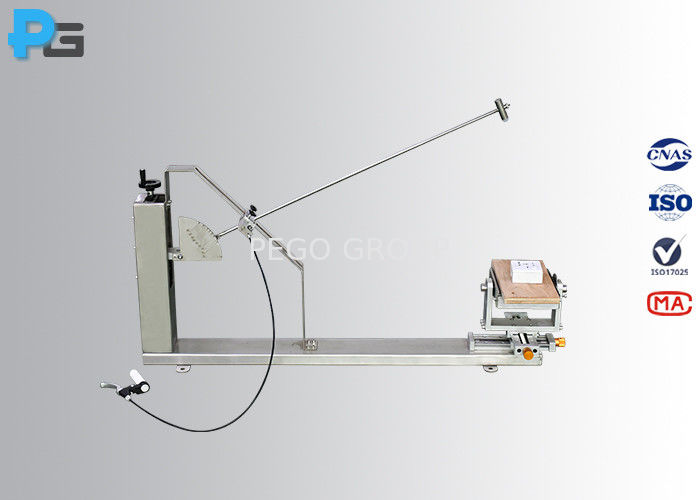

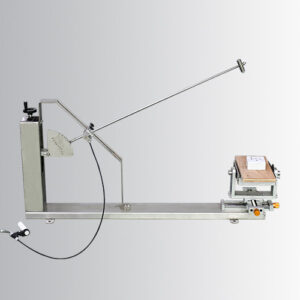

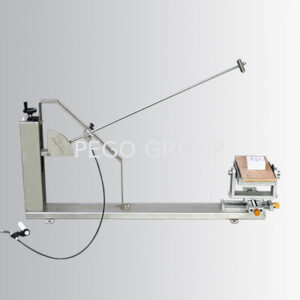

5. Hình ảnh sản phẩm thực tế

6. Lợi thế cạnh tranh (Competitive Advantage)

• Chuyên môn cao: PEGO là đơn vị chuyên nghiệp trong lĩnh vực thiết bị thử nghiệm phòng lab ngành điện, cam kết mang lại giá thành tối ưu, chất lượng vượt trội và dịch vụ tận tâm.
• Dịch vụ tùy biến theo yêu cầu: Sẵn sàng hỗ trợ thiết kế và phát triển thiết bị mới dựa trên nhu cầu kỹ thuật riêng biệt của khách hàng.
• Chất lượng xuất sắc: Chế độ bảo hành 12 tháng, kiểm tra vận hành 100% trước khi giao hàng. Sản phẩm có khả năng vượt qua hiệu chuẩn từ các phòng thử nghiệm độc lập đạt chuẩn ISO17025.
• Hỗ trợ kỹ thuật sau bán hàng: Hỗ trợ kỹ thuật 24/7 qua email với đội ngũ chuyên gia luôn sẵn sàng tư vấn kỹ thuật chuyên sâu.
• Giao hàng nhanh chóng: Cung cấp dịch vụ giao hàng kịp thời (just-in-time) cùng đối tác vận chuyển chuyên nghiệp với chi phí hợp lý nhất.
• Phản hồi nhanh: Cam kết tiếp nhận và phản hồi mọi yêu cầu của khách hàng trong vòng 24 giờ.
