Thiết bị thử nghiệm va đập thẳng đứng IEC60068-2-75 IK07-10 kèm đầu búa 2J, 5J, 10J và 20J

1. Giới thiệu chung

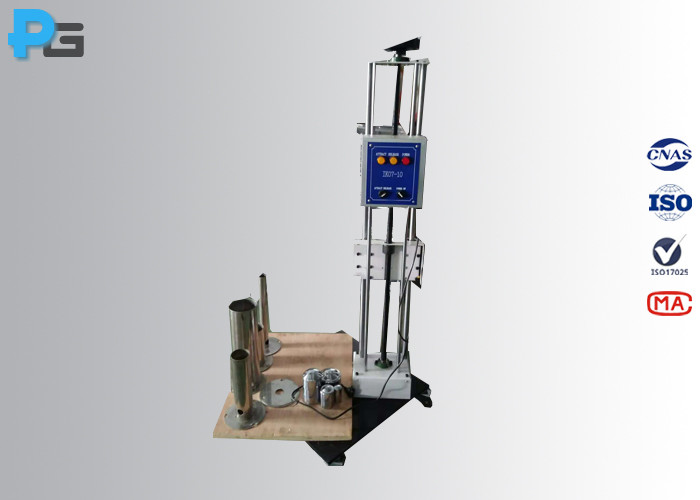

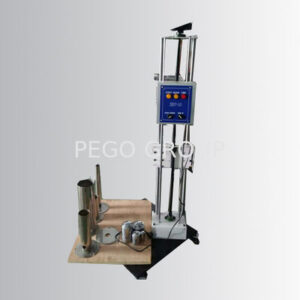

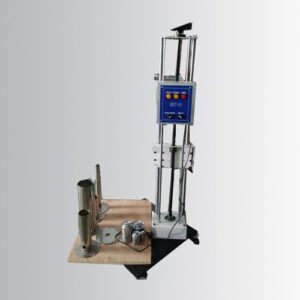

Thiết bị thử nghiệm va đập thẳng đứng VH-1 IK07-IK10 được thiết kế tuân thủ theo tiêu chuẩn IEC-60068-2-75 Test Ehc <Environmental testing – Part 2: Tests – Test Eh: Hammer tests> và IEC62262. Thiết bị bao gồm một phần tử va đập (đầu búa) rơi tự do từ trạng thái nghỉ theo chiều thẳng đứng từ một độ cao xác định xuống bề mặt mẫu thử được cố định trên mặt phẳng nằm ngang, cùng hệ thống ống dẫn hướng. Cơ cấu nhả được điều khiển bằng nam châm điện (electromagnet) giúp giải phóng đầu búa tức thì và đảm bảo quỹ đạo rơi hoàn toàn thẳng đứng.

2. Thông số kỹ thuật

• Hành trình chiều cao (Travel height): 0-1000mm, điều chỉnh thủ công
• Cơ chế kích hoạt (Release mode): Nhả bằng nam châm điện (Electromagnet release)
• Mức năng lượng đầu búa (Hammer): 2J, 5J, 10J, 20J, 50J
• Ống dẫn hướng (Guideway): Trang bị các ống dẫn hướng có chiều dài 400mm, 300mm, 200mm và 400mm

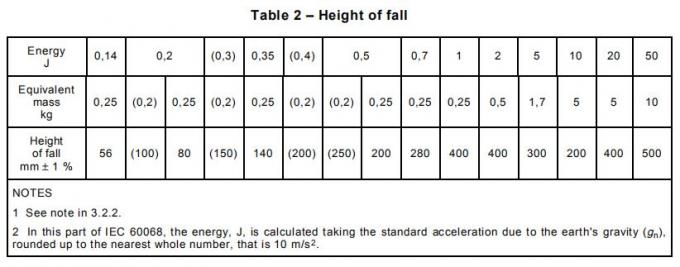

• Độ cao rơi (Height of fall):

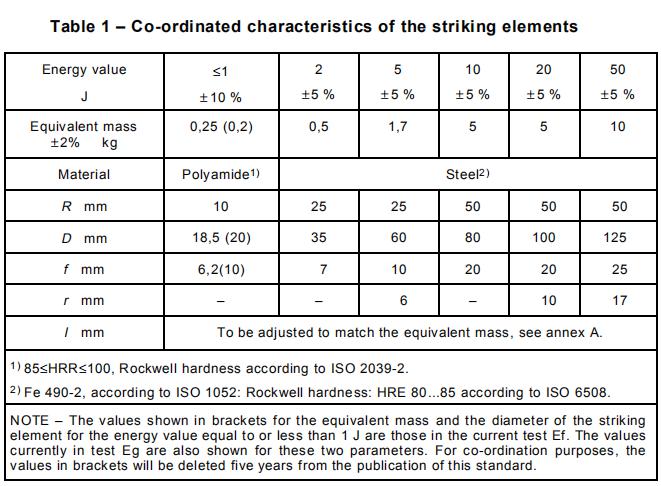

3. Đặc tính kỹ thuật của các phần tử va đập (Characteristics of striking elements)
