Thiết bị thử va đập bi 50.8mm cho ổ cắm và cổng sạc xe điện IEC62196-1 Clause 26.2

1. Giới thiệu thiết bị thử nghiệm va đập bi

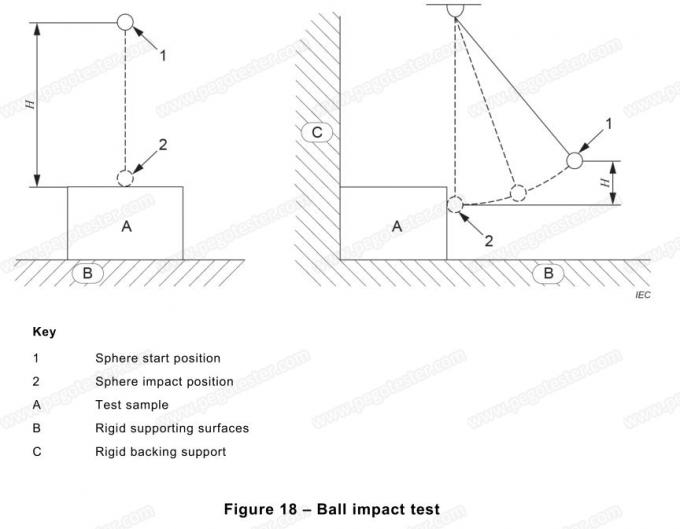

Thiết bị thử va đập bi được thiết kế và chế tạo hoàn toàn theo tiêu chuẩn IEC62196-1 Clause 26.2, Hình 18 (Figure 18) và Bảng 13 (Table 13). Thiết bị được ứng dụng chuyên dụng để thực hiện phép thử nghiệm va đập rơi cho các phụ kiện, ổ cắm sạc xe điện (EV socket-outlet) và cổng sạc xe điện (Vehicle Inlet).

Thiết bị có khả năng thực hiện cả hai phương thức thử nghiệm: va đập rơi tự do thẳng đứng (vertical free fall impact) và va đập dạng con lắc nằm ngang (horizontal pendulum impact), sở hữu ưu điểm vận hành dễ dàng và độ chính xác cao.

Phương pháp thử nghiệm được tiến hành bằng cách thả rơi tự do hoặc đung đưa một quả cầu thép đường kính 50.8mm, khối lượng 0.535kg tác động vào mẫu thử từ một độ cao xác định (H), tạo ra mức năng lượng va đập tương ứng là 1J, 2J, 3J hoặc 4J. Mẫu thử nghiệm được cố định chắc chắn và lực va đập tác động vuông góc với bề mặt mẫu thử thông qua cơ cấu định vị chuẩn xác của máy.

2. Thông số kỹ thuật thiết bị thử va đập bi

Bảng 13 – Mức năng lượng va đập cho phép thử va đập bi (Table 13 – Impact energy for ball impact test)

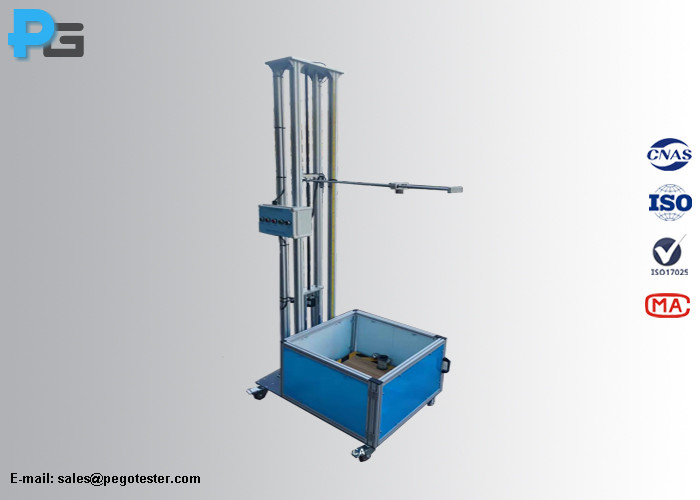

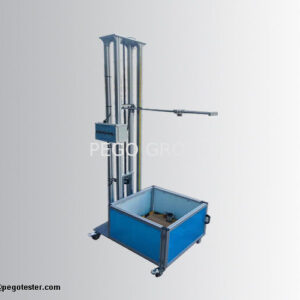

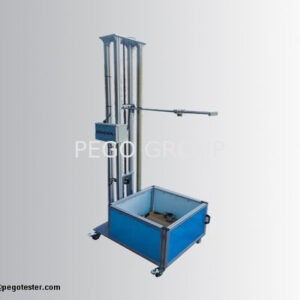

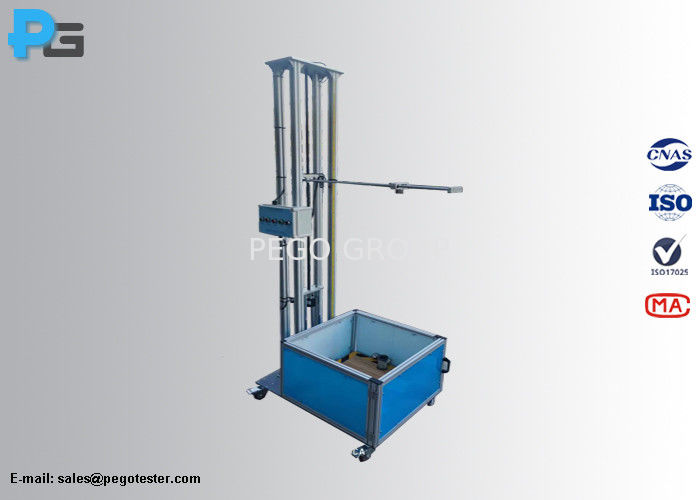

3. Hình ảnh thiết bị thực tế

4. Câu hỏi thường gặp (FAQ)

• 1) Loại bi thép nào được sử dụng cho thiết bị thử va đập này?

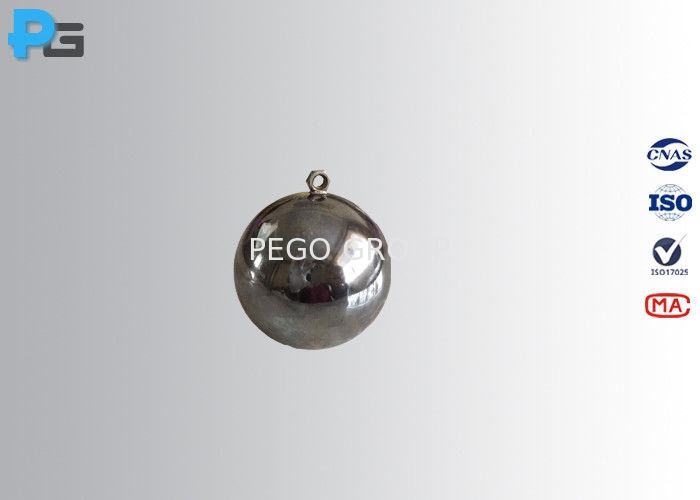

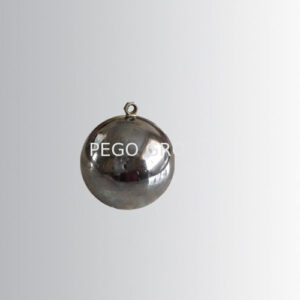

  Trả lời: Thiết bị sử dụng bi thép chuyên dụng với đường kính tiêu chuẩn 50.8mm và khối lượng 535g (535±25g).

• 2) Thiết bị có đi kèm chứng nhận hiệu chuẩn (Calibration Certificate) không?

  Trả lời: Có, tất cả các thiết bị kiểm tra của chúng tôi đều có thể được cung cấp kèm chứng nhận hiệu chuẩn từ phòng thí nghiệm bên thứ ba uy tín (chi phí hiệu chuẩn được tính riêng theo yêu cầu của khách hàng).
