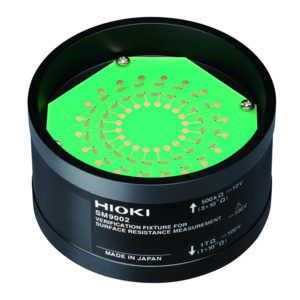

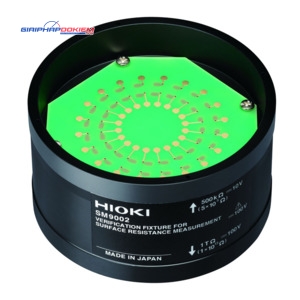

Giới thiệu thiết bị xác minh Hioki SM9002 để đo điện trở bề mặt
Hioki SM9002 được dùng để kiểm tra chức năng và xác minh trước các Điện cực đo điện trở bề mặt/thể tích SM9001 mà không sử dụng từ lại. Điện trở bề mặt của nó tuân theo chuẩn, với giá trị là 500k-ohm và 1T-ohm tương ứng trên mặt trước và mặt sau của thiết bị.

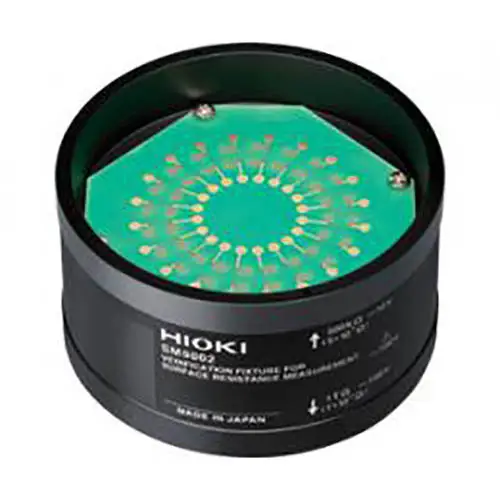

![Thiết bị xác minh Hioki SM9002 để đo điện trở bề mặt 3 Hioki SM9002](https://giaiphapdokiem.vn/wp-content/uploads/2024/03/sm9002_52c6-1.webp)
Đặc điểm nổi bật của Hioki SM9002
- Tương thích với máy đo Super Megohm dòng Hioki SM-8200
- Thực hiện kiểm tra chức năng của các điện cực đo điện trở bề mặt/thể tích Hioki SM9001 bằng cách sử dụng máy đo Super Megohm dòng Hioki SM-8200.
Tính năng của thiết bị xác minh Hioki SM9002
- Thiết bị xác minh độ bền bề mặt.
- Cho phép kiểm tra hoạt động của điện cực.
- Tăng độ tin cậy của kết quả đo.
Cách sử dụng SM9002
Kết nối thanh ngắn của SM9001 với đầu cuối Rs và đặt nó lên bề mặt thử nghiệm của SM9002.
Để kiểm tra điện trở thấp: Đặt SM9002 trên bề mặt có điện trở thấp là 500k-ohm và áp dụng 10V. Đọc giá trị sau khoảng 15 giây. Sau đó, ngừng áp dụng điện áp và lặp lại quy trình tương tự cho đến khi SM9002 được xoay 360 độ (tổng cộng 4 lần đo). Xác minh sẽ được chấp nhận nếu giá trị điện trở nằm trong khoảng 500k-ohm +/- 5%.
Đối với thanh tra kháng cao: Lật SM9002 để kiểm tra điện trở cao là 1T-ohm. Áp dụng 100V và xác nhận rằng giá trị điện trở ổn định ở mức 1T-ohm +/-5%.
Lưu ý:
- Khi sử dụng với SM7110 và SM7120, hãy chọn chế độ đo điện trở.
- Các chế độ khác không thể hiển thị chính xác giá trị điện trở.
