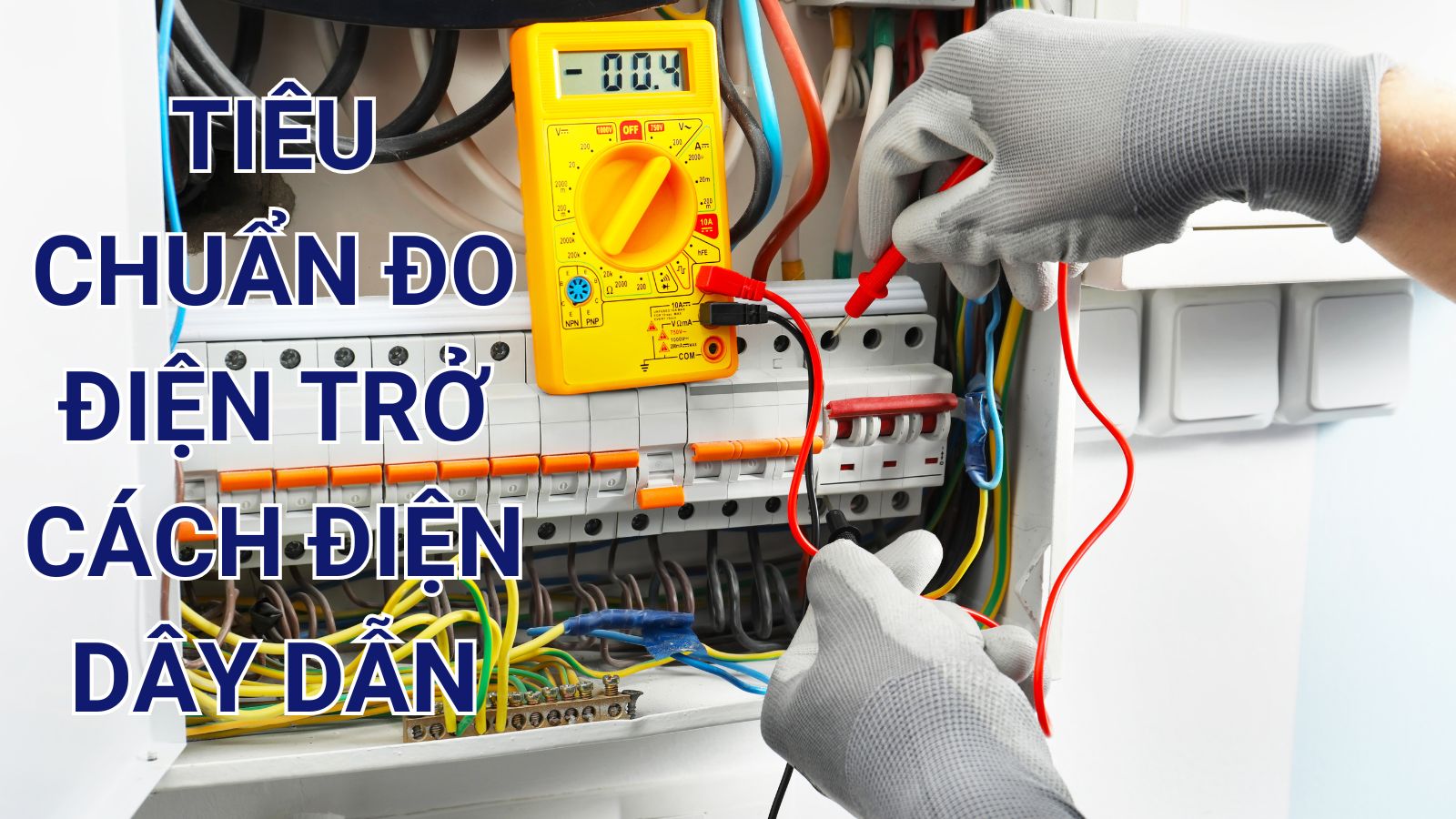

Tiêu Chuẩn Đo Điện Trở Cách Điện Dây Dẫn Điện Chính Xác

Tiêu chuẩn đo điện trở cách điện dây dẫn là một trong những quy định quan trọng để đánh giá độ an toàn và hiệu quả của hệ thống điện. Tuy nhiên, không phải ai cũng có thể hiểu và áp dụng chính xác tiêu chuẩn này trong việc vận hàng các hệ thống điện và thiết bị. Hãy cùng Giải Pháp Đo Kiểm khám phá tiêu chuẩn đo điện trở cách điện dây dẫn và áp dụng kiến thức này trong quá trình đo điện trở cách điện trong bài viết dưới đây nhé!

Điện Trở Cách Điện Là Gì?

Điện trở cách điện là đại lượng đặc trưng cho khả năng ngăn cản dòng điện đi qua vật liệu cách điện. Nói cách khác, điện trở cách điện còn cho biết mức độ chống lại sự rò rỉ điện của dây dẫn. Điện trở cách điện càng cao thì khả năng cách điện càng tốt. Việc đo giá trị điện trở cách điện giúp đảm bảo an toàn trong quá trình sử dụng và vận hành các thiết bị điện, đồng thời phát hiện và ngăn chặn các sự cố điện có thể xảy ra.

Tiêu Chuẩn Đo Điện Trở Cách Điện Dây Dẫn TCVN Là Gì?

Tiêu chuẩn đo điện trở cách điện dây dẫn tại Việt Nam được định bởi TCVN. TCVN đưa ra các quy định cụ thể về phương pháp đo, thiết bị đo và giá trị tiêu chuẩn cho từng loại dây dẫn và thiết bị điện. Các tiêu chuẩn này được đề ra nhằm đảm bảo rằng việc đo điện trở cách điện được thực hiện đúng cách và chính xác. Ngoài ra, hệ thống tiêu chuẩn này còn giúp đánh giá mức độ an toàn của hệ thống điện.

Tiêu chuẩn đo điện trở cách điện dây dẫn áp dụng cho các loại dây dẫn khác nhau sẽ là không giống nhau, cụ thể:

• Điện áp định mức trung bình < 600 V, thì điện áp đo là 500 V DC
• 600 V ≥ điện áp định mức trung bình ≥ 700 V, thì điện áp đo là 1000 V DC
• Điện áp định mức trung bình > 700 V, thì điện áp đo là 2500 V DC

Tiêu chuẩn đo điện trở cách điện còn được áp dụng cho các thiết bị như máy phát điện, máy biến áp, và các thiết bị công nghiệp khác​. Cụ thể:

• Đối với máy phát điện có điện áp 400V: Điện trở cách điện được quy định là 200 MΩ khi máy ở trạng thái nguội và 5 MΩ khi máy ở trạng thái nóng.
• Đối với máy phát điện có điện áp 6300V: Điện trở cách điện được quy định là 40 MΩ khi máy ở trạng thái nguội và 7 MΩ khi máy ở trạng thái nóng.
• Đối với máy phát điện có điện áp 10500V: Điện trở cách điện được quy định là 50 MΩ khi máy ở trạng thái nguội và 11 MΩ khi máy ở trạng thái nóng

Giá Trị Điện Trở Cách Điện Bao Nhiêu Là Đạt Tiêu Chuẩn?

Giá trị điện trở cách điện đạt tiêu chuẩn phụ thuộc vào nhiều yếu tố như loại dây dẫn, thiết bị điện và điện áp định mức. Thông thường, giá trị tối thiểu của điện trở cách điện được chấp nhận là từ 1 đến vài trăm MΩ. Tuy nhiên, để đảm bảo an toàn tuyệt đối thì giá trị này càng cao càng tốt.

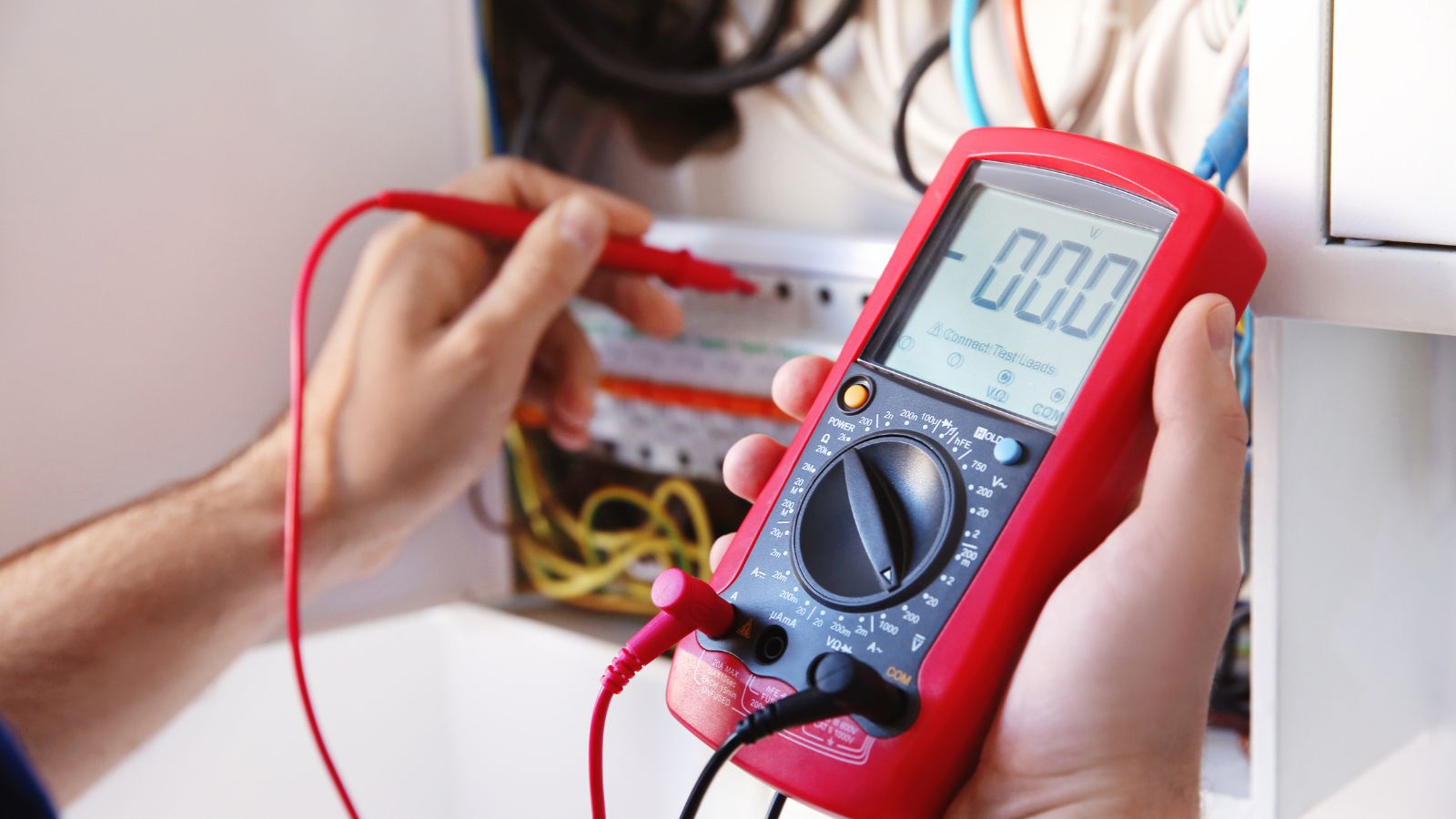

Việc Đo Điện Trở Cách Điện Có Ý Nghĩa Gì Trong Bảo Trì Hệ Thống Điện?

Đo điện trở cách điện là một phần quan trọng trong quy trình bảo trì hệ thống điện và thiết bị. Việc kiểm tra điện trở cách điện định kỳ sẽ mang lại một số ý nghĩa sau đây:

• Phát hiện sớm các hư hỏng, xuống cấp của vật liệu cách điện: Từ đó, có những biện pháp khắc phục kịp thời, tránh các sự cố rò rỉ điện nghiêm trọng như chập điện, cháy nổ.
• Đảm bảo an toàn cho người vận hành và thiết bị: Điện trở cách điện đạt tiêu chuẩn giúp ngăn ngừa rò rỉ điện, bảo vệ người dùng khỏi nguy cơ bị điện giật.
• Nâng cao hiệu suất và tuổi thọ hệ thống điện: Vật liệu cách điện tốt giúp giảm tổn thất điện năng, kéo dài tuổi thọ thiết bị.

Áp Dụng Tiêu Chuẩn Đo Điện Trở Cách Điện Dây Dẫn Để Thực Hành Đo Điện Trở Cách Điện

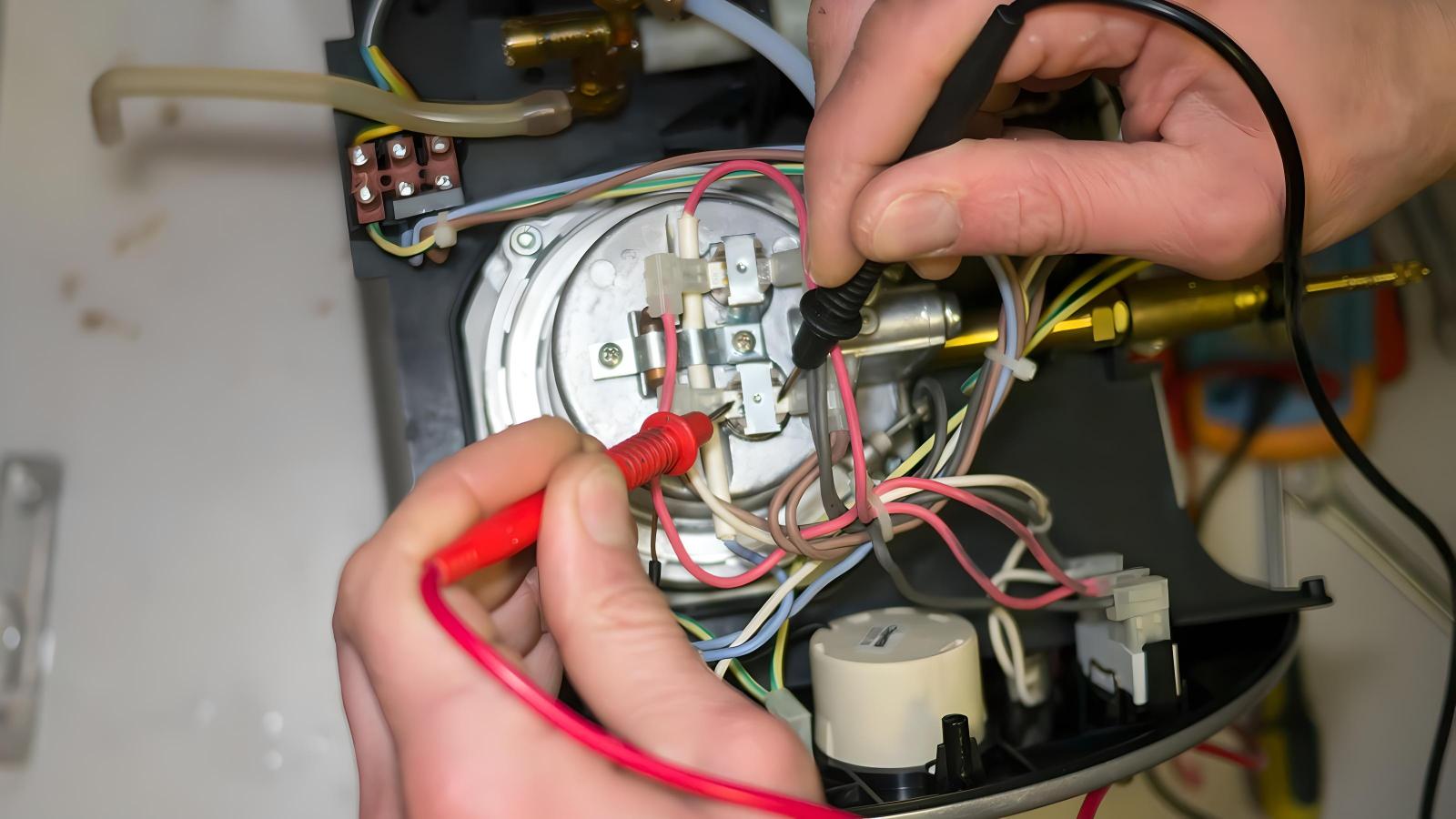

Trên thực tế để áp dụng tiêu chuẩn đo điện trở cách điện dây dẫn trong việc đo điện trở cách điện của hệ thống điện, các kỹ sư điện thường sử dụng đồng hồ đo điện trở để đo giá trị điện trở một cách chính xác. Các bước thực hiện của đo điện trở cách điện bao gồm:

1. Ngắt kết nối điện giữa thiết bị và nguồn điện.
2. Cắm dây đo màu đỏ và vị trí Line và dây đo màu đen vào vị trí Earth trên đồng hồ Megaohm.
3. Chọn mức thang đo điện áp thử phù hợp trên đồng hồ đo điện trở.
4. Kẹp một đầu đo của đồng hồ với vỏ của động cơ thiết bị, đầu còn lại gắn với các bộ phận dẫn điện của thiết bị. Sau đó tiến hành đo và đọc giá trị điện trở trên mà hình đồng hồ Megaohm.

Thang đo điện áp thử của các thiết bị đo điện trở được phân thành 2 cấp cơ bản là cao áp và hạ áp

• Thang đo cao áp sử dụng cho các thiết bị điện áp cao, bao gồm: 1000 V, 2500 V, 5000 V
• Thang đo hạ áp sử dụng cho các thiết bị điện áp thấp 500 V

Những Yếu Tố Ảnh Hưởng Đến Giá Trị Đo Điện Trở Cách Điện

Giá trị đo điện trở cách điện có thể bị ảnh hưởng bởi nhiều yếu tố như môi trường, nhiệt độ, độ ẩm, và cách đo. Chính vì vậy, khi áp dụng tiêu chuẩn đo điện trở cách điện dây dẫn để đo điện trở cách điện cần phải:

• Kiểm tra và điều chỉnh môi trường đo: Đảm bảo môi trường xung quanh ổn định và không có các yếu tố gây nhiễu như bụi, hơi nước, hoặc các chất gây ô nhiễm khác.
• Đo tại các điều kiện nhiệt độ và độ ẩm tiêu chuẩn: Thực hiện đo trong điều kiện nhiệt độ và độ ẩm nhất định để có kết quả chính xác và nhất quán.
• Sử dụng thiết bị đo chính xác: Đảm bảo thiết bị đo lường điện trở cách điện được hiệu chuẩn và có độ chính xác cao.
• Thực hiện theo quy trình chuẩn: Tuân thủ quy trình đo lường đã được quy định trong tiêu chuẩn đo điện trở cách điện dây dẫn để đảm bảo kết quả đo chính xác và có thể so sánh được.

Lưu Ý Quan Trọng Khi Đo Điện Trở Cách Điện

• Ngắt nguồn điện trước khi đo: Đảm bảo an toàn tuyệt đối cho người thực hiện đo.
• Sử dụng thiết bị đo phù hợp: Chọn máy đo điện trở cách điện có thang đo và độ chính xác phù hợp.
• Thực hiện đo trong điều kiện môi trường ổn định: Tránh đo khi nhiệt độ, độ ẩm quá cao hoặc quá thấp.

Thiết Bị Đo Điện Trở Cách Điện Thường Dùng Là Gì?

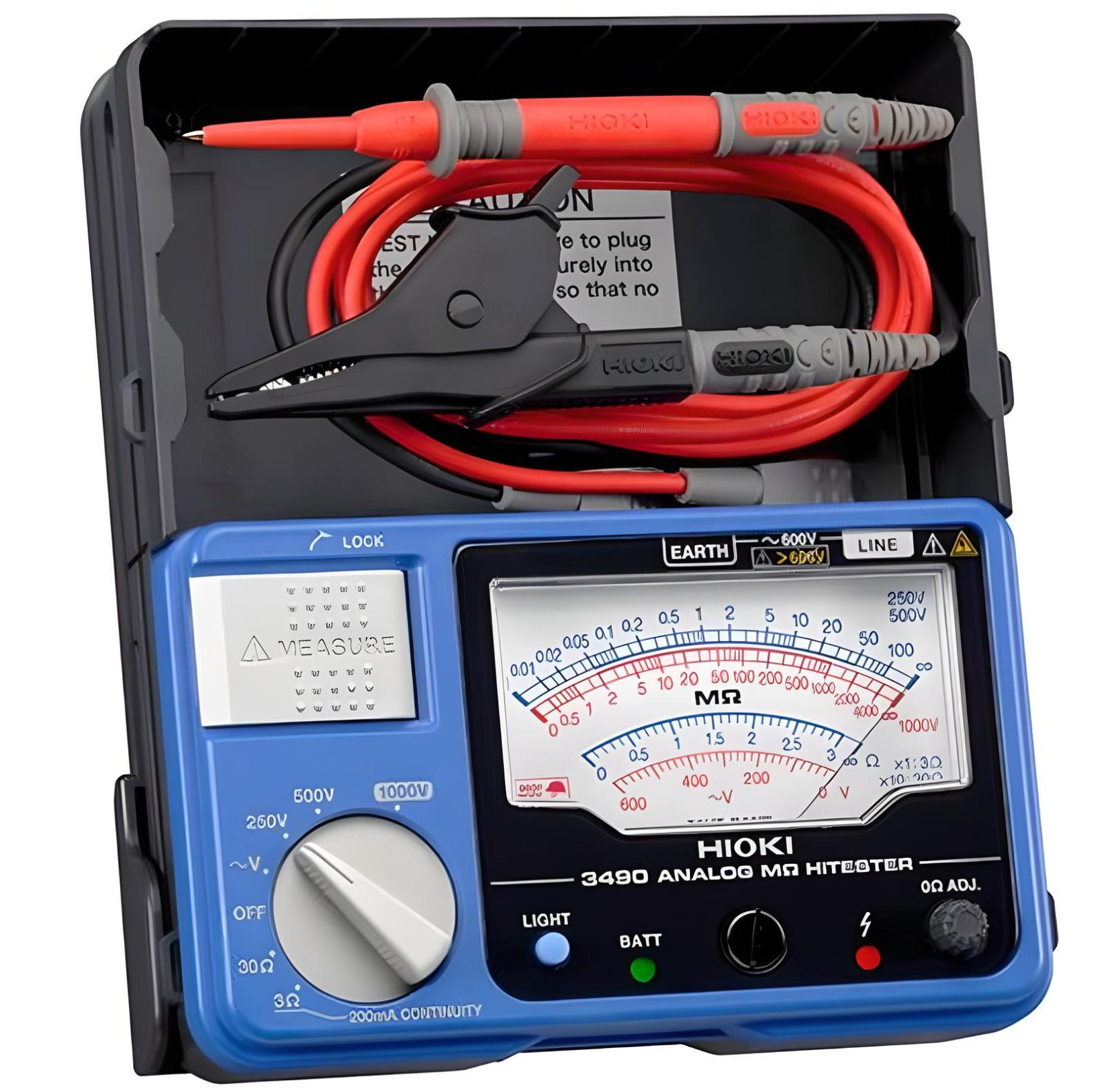

Thiết bị đo điện trở cách điện là công cụ không thể thiếu trong việc kiểm tra và đảm bảo an toàn cho các hệ thống điện. Một trong những thiết bị thường được sử dụng là đồng hồ đo điện trở cách điện (Megaohm). Nguyên lý hoạt động của các đồng hồ Megaohm khá đơn giản. Thiết bị này sẽ tạo ra một điện áp cao (thường từ 500V đến 5000V) để đo dòng điện rò rỉ qua vật liệu cách điện.

Hiện nay, thị trường đồng hồ Megaohm xuất hiện rất nhiều mẫu mã phong phú, từ thiết bị cầm tay nhỏ gọn đến loại để bàn chuyên dụng. Các thương hiệu danh tiếng như Kyoritsu, Fluke, và Hioki đã ra mắt nhiều dòng đồng hồ Megaohm chất lượng cao, đáp ứng nhu cầu đa dạng của người tiêu dùng. Tham khảo các model đồng hồ Megaohm thường dùng để đo điện trở cách điện dây dẫn chính xác:

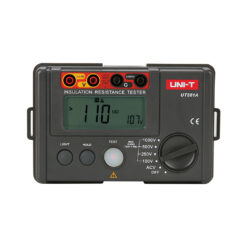

Máy Đo Điện Trở Cách Điện Uni-T UT501A

1,220,000₫

Thiết Bị Đo Cách Điện Kyoritsu 3166

3,010,000₫

Thiết Bị Đo Điện Trở Cách Điện Hioki IR4056-21

4,780,000₫

Thiết Bị Đo Điện Trở Cách Điện Hioki IR4053-10

6,640,000₫

Máy đo điện trở cách điện UNI-T UT502A

2,150,000₫

Máy đo điện trở cách điện UNI-T UT501B

1,550,000₫

Máy Đo Điện Trở Cách Điện Uni-T UT512

3,540,000₫

Thiết Bị Đo Điện Trở Cách Điện SANWA DM509S

3,132,000₫

Thiết Bị Đo Điện Trở Cách Điện SANWA DM1009S

3,504,000₫

Thiết Bị Đo Cách Điện Kyoritsu 3025A

13,480,000₫

Thiết Bị Đo Điện Trở Cách Điện Kyoritsu 3005A

6,360,000₫

Máy đo điện trở cách điện UNI-T UT512D

5,800,000₫

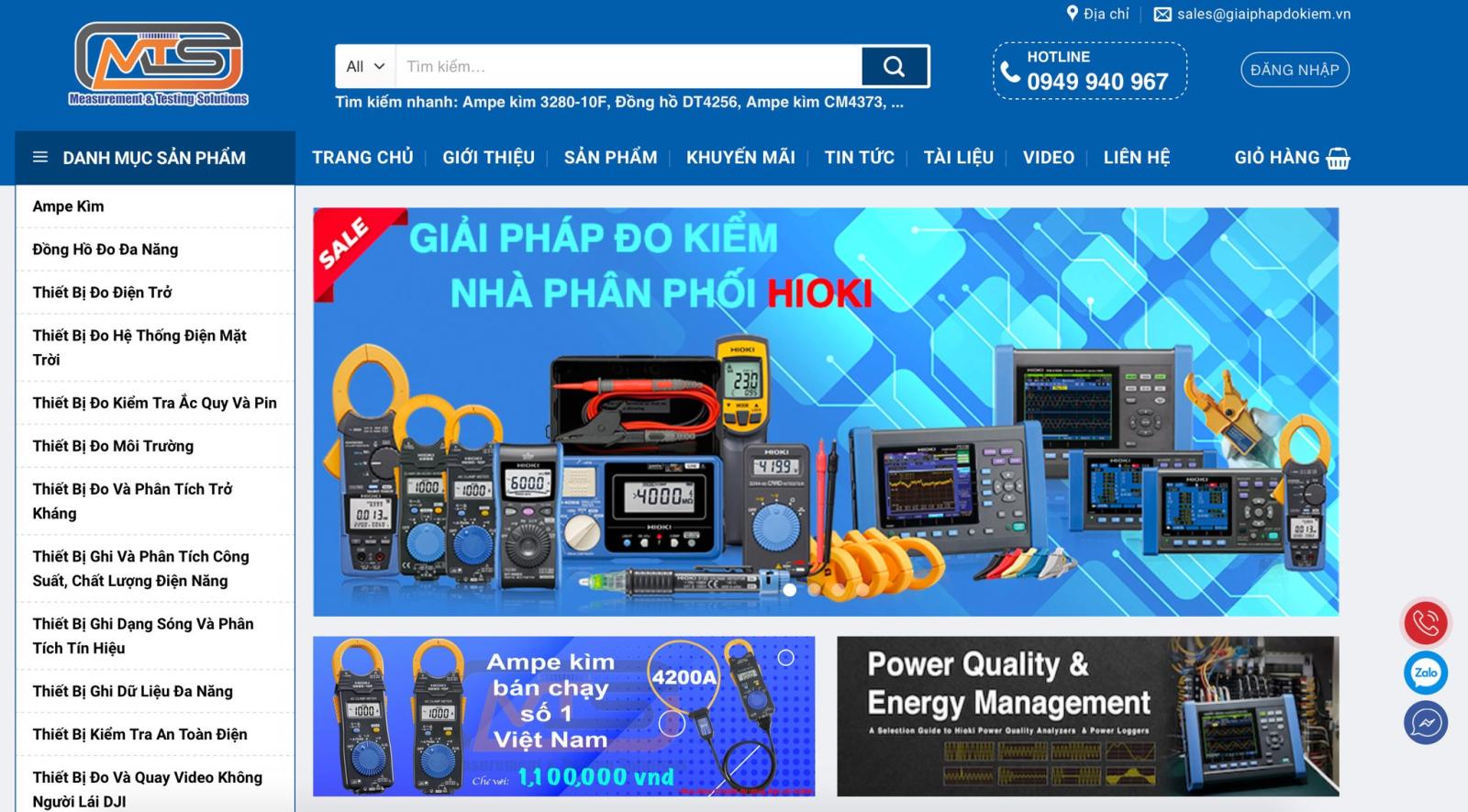

Ở Đâu Bán Đồng Hồ Megaohm Chính Hãng, Chất Lượng?

Bạn đang không biết mua đồng hồ Megaohm đo điện trở cách điện chất lượng cao ở đâu? Yên tâm nhé, đã có công ty Giải Pháp Đo Kiểm. Chúng tôi chuyên cung cấp các sản phẩm đồng hồ Megaohm từ những thương hiệu hàng đầu như Kyoritsu, Fluke, Hioki, Sanwa và UNI-T. Tất cả các đồng hồ Megaohm đều được đảm bảo chính hãng, chất lượng tốt nhất và đi kèm với chế độ bảo hành rõ ràng. Đội ngũ nhân viên chuyên nghiệp của chúng tôi luôn sẵn sàng tư vấn, giúp bạn chọn lựa thiết bị phù hợp với nhu cầu sử dụng.

Ngoài ra, Giải Pháp Đo Kiểm còn chuyên cung cấp các thiết bị đo lường điện toàn diện, đáp ứng mọi nhu cầu đo lường của bạn như:

• Ampe kìm
• Đồng hồ vạn năng
• Nguồn điện và máy phát xung
• Thiết bị đo lường điện trở
• Thiết bị kiểm tra an toàn điện
• Thiết bị ghi dạng sóng và phân tích tín hiệu điện
• Thiết bị đo và phân tích trở kháng
• Thiết bị ghi dữ liệu điện đa năng
• Thiết bị ghi và phân tích công suất, chất lượng điện năng
• Thiết bị đo kiểm tra ắc quy và pin
• …

Việc tuân thủ tiêu chuẩn đo điện trở cách điện dây dẫn và sử dụng đúng thiết bị đo không chỉ giúp đảm bảo an toàn mà còn nâng cao hiệu quả và độ tin cậy của hệ thống điện. Để mua đồng hồ Megaohm chính hãng và chất lượng nhất hãy liên hệ ngay với Giải Pháp Đo Kiểm để được hỗ trợ sớm nhất.
