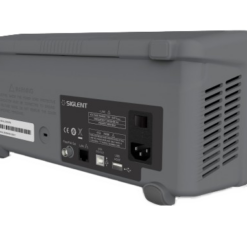

Máy hiện sóng, Oscilloscope Siglent SDS1152CML+, 150 MHz, 2 CH

Giới thiệu Máy hiện sóng số Siglent SDS1152CML+

Máy hiện sóng, Oscilloscope Siglent SDS1152CML+ có các phiên bản băng thông 50 MHz, 100 MHz và 150 MHz. Máy có bộ nhớ sâu 2 Mpts giúp đảm bảo độ phân giải dạng sóng chính xác và thu được tín hiệu có độ dài lớn hơn.

Với màn hình TFT-LCD 7 inch (800*480), không gian màn hình đủ rộng giúp quan sát và phân tích chi tiết dạng sóng tốt hơn. Cùng với tốc độ lấy mẫu 1 GSa/s, SDS1000CML+ hỗ trợ đo 32 thông số và các phép toán thông dụng để tăng tốc các phép đo phức tạp/lặp đi lặp lại.

Thông số kỹ thuật Siglent SDS1152CML+

• Băng thông: 150 MHz
• Số kênh đo: 2 kênh + 1 EXT
• Tốc độ lấy mẫu thời gian thực: 1 GSa/s
• Tốc độ lấy mẫu tương đương: 50 GSa/s
• Chiều dài bộ nhớ: 2 Mpts
• Thời gian tăng: <2,3ns
• Trở kháng đầu vào: 1MΩ‖17pF
• Base time: 2.5ns/div – 50s/div
• Độ nhạy dọc: 2mV – 10V/div
• Độ phân giải dọc: 8 bits
• Nguồn Trigger: CH1, CH2, Ext, Ext/5, AC Line
• Trigger: Edge, Pulse, Video, Slope, Alternative
• Tính năng toán học: +, – , x , / , FFT
• Bộ lọc kỹ thuật số: High pass, Low pass, Band pass, Band Stop
• Điện áp đầu vào tối đa: ±400V (DC+AC Pk-Pk), CAT I, CAT II
• Lưu trữ nội bộ: 2 nhóm sóng tham chiều, 20 nhóm tùy chỉnh, 10 nhóm sóng
• Lưu trữ bên ngoài: Bitmap, CSV, lưu sóng, lưu tùy chỉnh
• Ngôn ngữ: English, French, German, Russian, Spanish, Simplified Chinese, Traditional Chinese, Portuguese, Japanese, Korean, Italian, Arabic
• Kết nối: USB Host, USB Device, RS-232, Pass/Fail out
• Màn hình: 7 inch
• Nguồn: AC 100-240V, 45Hz-440Hz, 50VA Max
• Phần mềm PC: phân tích dữ liệu từ xa, qua PC
