Hướng Dẫn Cách Đo Điện Trở Motor 3 Pha Chính Xác Nhanh Nhất

Motor 3 pha (hay còn gọi là động cơ 3 pha) được xem là “trái tim” của nhiều hệ thống, thiết bị điện công nghiệp và dân dụng. Trong quá trình vận hành, việc thường xuyên kiểm tra và đo lường điện trở của động cơ 3 pha là điều vô cùng cần thiết để giúp bạn phát hiện sớm các hư hỏng tiềm ẩn, đảm bảo an toàn và hiệu suất hoạt động của các loại máy móc, thiết bị. Trong bài viết này, Giải Pháp Đo Kiểm sẽ hướng dẫn cách đo điện trở motor 3 pha nhanh nhất mà vẫn đảm đảm bảo chính xác.

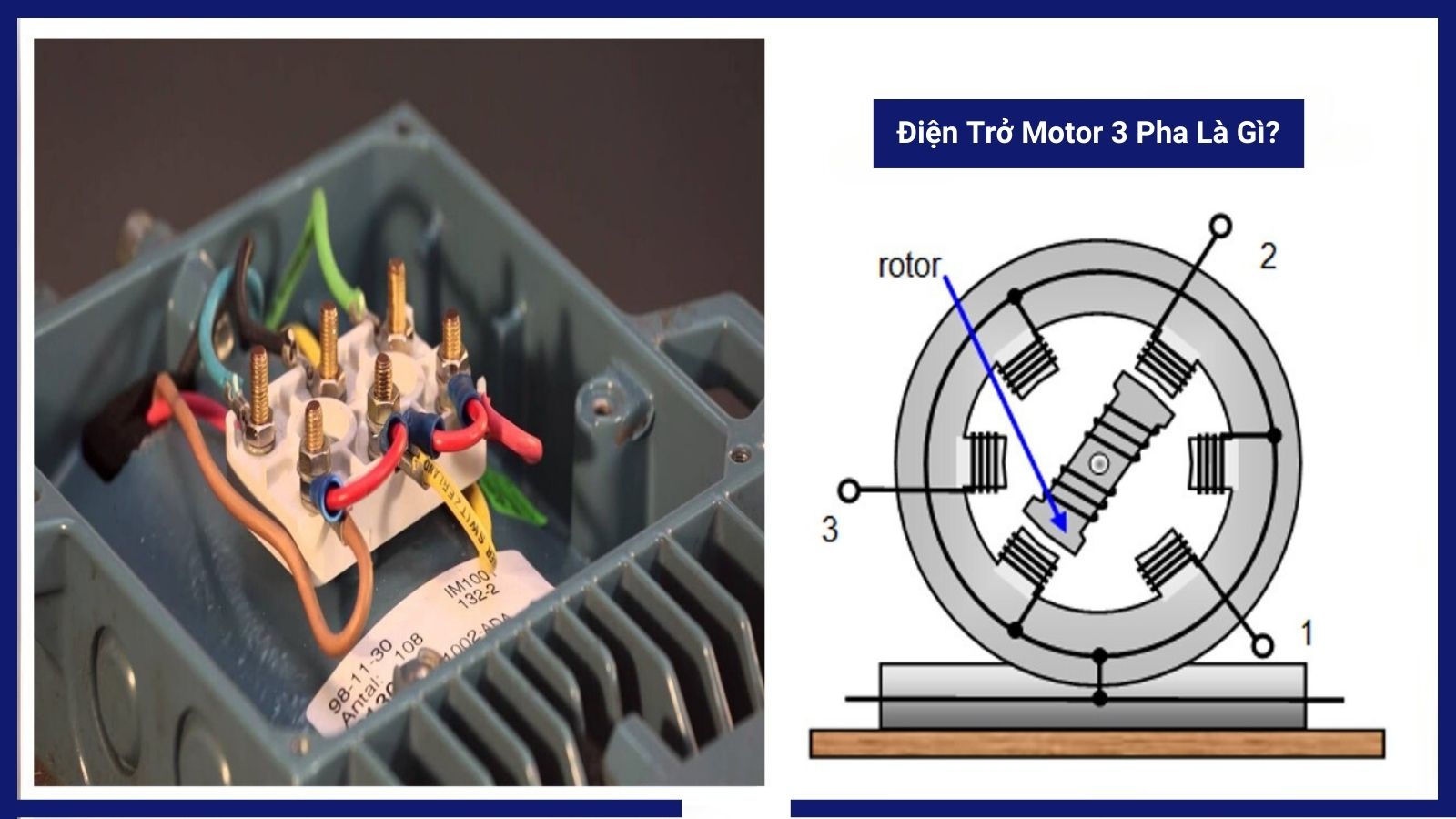

Điện Trở Motor 3 Pha Là Gì?

Điện trở motor 3 pha là đại lượng biểu thị cho khả năng cản trở dòng điện của các cuộn dây bên trong motor, đơn vị đo là Ohm (Ω). Mỗi motor 3 pha sẽ có 3 cuộn dây, tương ứng với 3 pha điện (thường được ký hiệu là U, V, W). Việc đo điện trở của từng cuộn dây và so sánh với giá trị tiêu chuẩn sẽ giúp bạn đánh giá được hiệu suất hoạt động hiện tại của motor nói riêng và hệ thống/thiết bị điện nói chung.

Khi tiến hành đo điện trở motor 3, nếu điện trở đo được trên mỗi dây quá thấp, thì có thể dây dẫn bị ngắn mạch. Còn nếu quá cao, thì khả năng cách điện của dây dẫn kém hoặc lớp vỏ cách điện của dây dẫn đã bị hỏng.

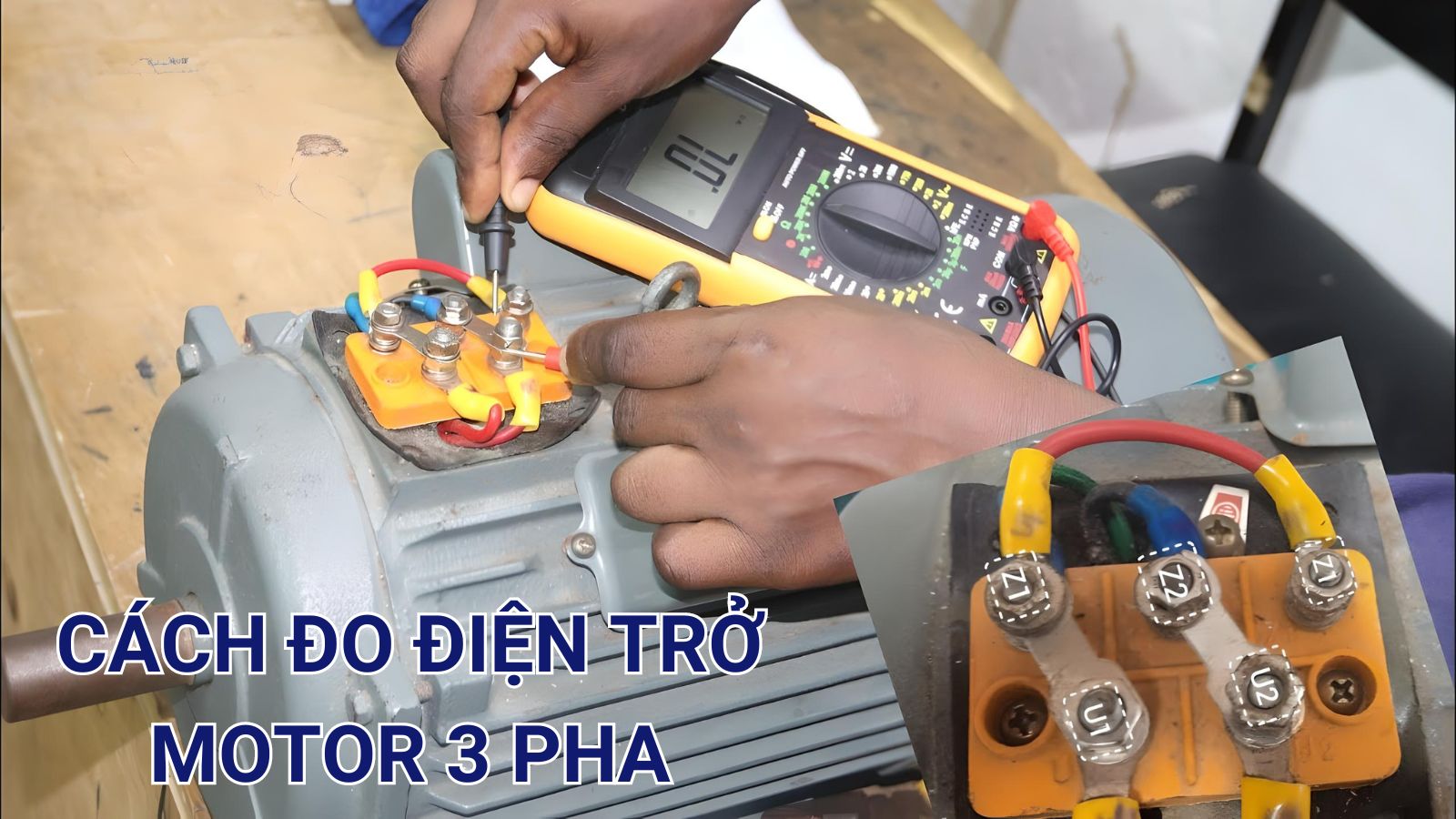

Cách Đo Điện Trở Motor 3 Pha Bằng Đồng Hồ Vạn Năng

Hiện nay có rất nhiều cách đo điện trở motor 3 pha mang lại kết quả chính xác. Tuy nhiên, một trong những cách để đo điện trở motor 3 pha nhanh nhất và chính xác nhất phải kể đến việc sử dụng đồng hồ vạn năng. Đồng hồ vạn năng là thiết bị đo lường điện tử đa năng, thiết bị này có khả năng đo chính xác đa dạng các thông số điện tử như điện trở, điện áp, cường độ dòng điện, tần số, điện dung,…

Đầu tiên để đo điện trở cách điện motor 3 pha, bạn cần phải rút phích cắm kết nối giữa nguồn điện và thiết bị cần đo. Điều này là cần thiết để đảm bảo an toàn và đạt được độ chính xác cao trong quá trình đo điện trở. Đối với một số động cơ sử dụng pin, thì bạn cũng nên tháo pin ra khỏi động cơ.

Dưới đây là hướng dẫn cách đo điện trở motor 3 pha bằng đồng hồ vạn năng chi tiết bạn có thể tham khảo và thực hiện ngay:

1. Đo điện trở giữa các cuộn dây trong motor

Để thực hiện cách kiểm tra điện trở cuộn dây động cơ 3 pha bạn cần thực hiện những bước sau đây:

1. Xác định thứ tự 3 cặp đầu dây của motor 3 pha.
2. Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ω).
3. Chọn thang đo phù hợp, thường là 200 Ω hoặc 2 kΩ, thông thường đối với những motor lớn thì bạn nên để ở thang đo lớn nhất là 2 kΩ.
4. Đặt hai que đo lần lượt vào các cặp đầu dây U-V, V-W và W-U.
5. Ghi lại giá trị điện trở hiển thị trên màn hình.

2. Đo điện trở giữa từng cuộn dây với vỏ motor

Tương tự như cách đo điện trở motor 3 pha giữa các cuộn dây, cách đo điện trở giữa từng cuộn dây với vỏ motor sẽ được thực hiện như sau:

1. Giữ nguyên các bước chuẩn bị như trên.
2. Kẹp cố định que đo màu đen vào phần vỏ của motor ở vị trí bất kỳ.
3. Lần lượt đặt que còn lại vào 6 đầu dây của motor.
4. Đọc giá trị điện trở hiển thị trên màn hình.

3. Đo điện trở của từng cuộn dây trong motor

Cuối cùng là cách đo điện trở motor 3 pha cho từng cuộn dây (U-U, V-V, W-W), cách thực hiện rất đơn giản bạn chỉ cần đặt 2 đầu que đo vào 2 đầu dây. Sau đó đọc và ghi lại kết quả để xem xét và tính toán.

Tiêu Chuẩn Đánh Giá Kết Quả Đo Điện Trở

Giá trị điện trở của motor 3 pha phụ thuộc vào công suất và loại motor đó. Để biết tiêu chuẩn đánh giá kết quả đo điện trở motor 3 pha, bạn có thể tham khảo bảng tiêu chuẩn hoặc thông số kỹ thuật của NSX để biết giá trị điện trở cho phép. Tuy nhiên, một số nguyên tắc chung để đánh giá kết quả đo điện trở motor 3 pha là:

• Giá trị điện trở giữa các cặp dây dẫn nằm trong khoảng cho phép, thường là sấp xỉ 200 Ω.
• Giá trị điện trở giữa cuộn dây và vỏ motor không nên quá cao hoặc quá thấp. Nếu giá trị điện trở này quá thấp, thì có thể do cuộn dây đang bị chập, gây nguy hiểm. Ngược lại thì bắt buộc động cơ của máy phải đủ lớn để đảm bảo hệ thống/ thiết bị có thể hoạt động ổn định và hiệu quả.
• Giá trị điện trở của từng cuộn dây nên bằng nhau.

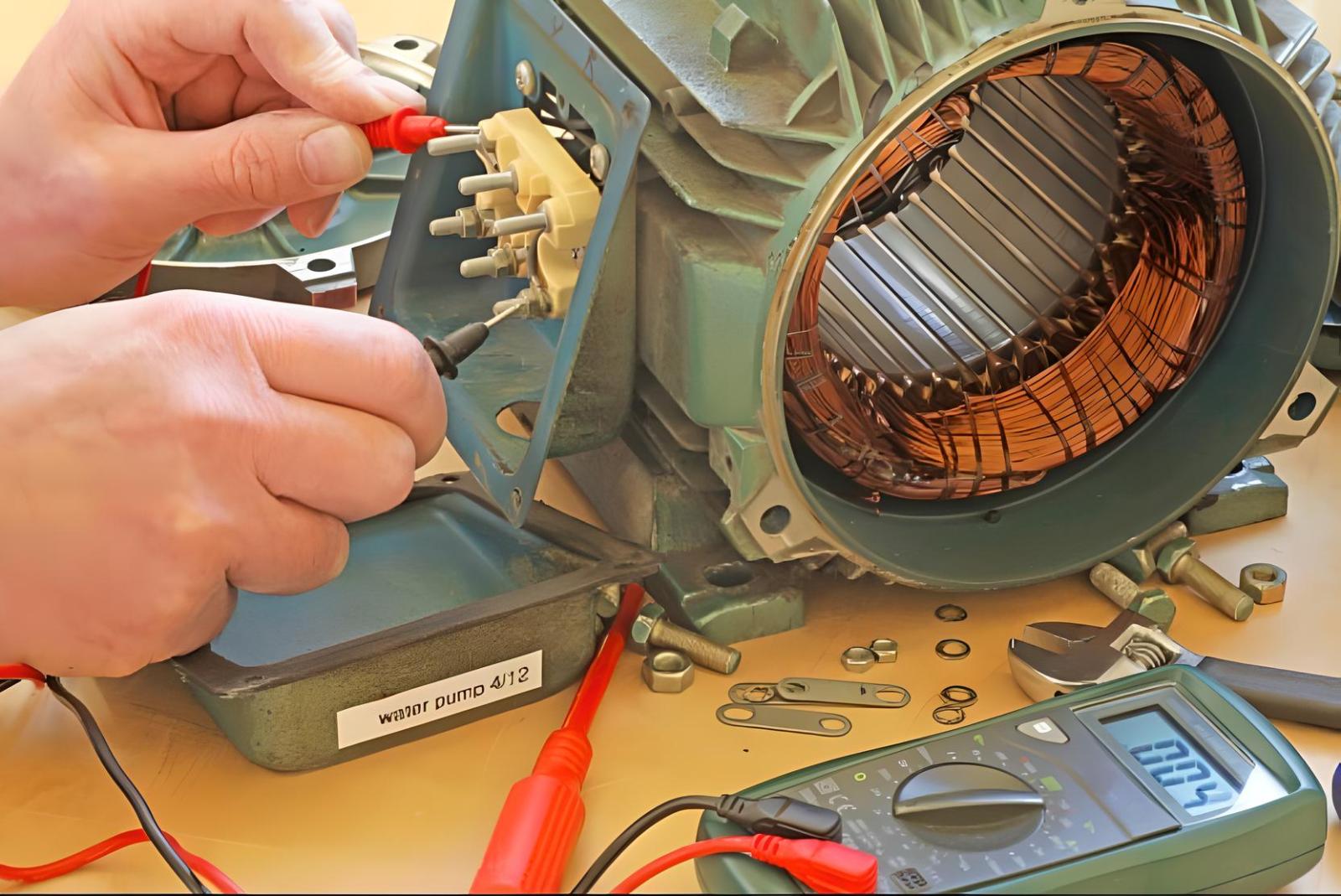

Những Lưu Ý Khi Đo Điện Trở Motor 3 Pha

Khi tiến hành đo điện trở cách điện cho động cơ 3 pha, bạn cần lưu ý một số điểm sau đây để đảm bảo an toàn và đạt hiệu quả cao:

• An toàn là trên hết: Luôn ngắt nguồn điện trước khi thực hiện đo.
• Đảm bảo tiếp xúc tốt: Vệ sinh các đầu dây và sử dụng dây đo chất lượng.
• Đo nhiều lần: Đo lặp lại để đảm bảo kết quả chính xác nhất.
• Kiểm tra ở nhiệt độ phòng: Điện trở thay đổi theo nhiệt độ, chính vì thế nên đo ở nhiệt độ môi trường bình thường là tốt nhất.
• Tham khảo ý kiến chuyên gia: Nếu kết quả đo bất thường hoặc bạn không chắc chắn, hãy nhờ sự trợ giúp của chuyên gia.

Tại Giải Pháp Đo Kiểm quy tụ đội ngũ chuyên gia hàng đầu, có trên 10 năm kinh nghiệm trong việc đo lường và kiểm soát các hệ thống hay thiết bị điện từ gia đình đến nhà máy công nghiệp. Hãy liên hệ với Giải Pháp Đo Kiểm để nếu bạn cần trợ giúp trong việc đo điện trở motor 3 pha.

Các Cách Đo Điện Trở Motor 3 Pha Khác

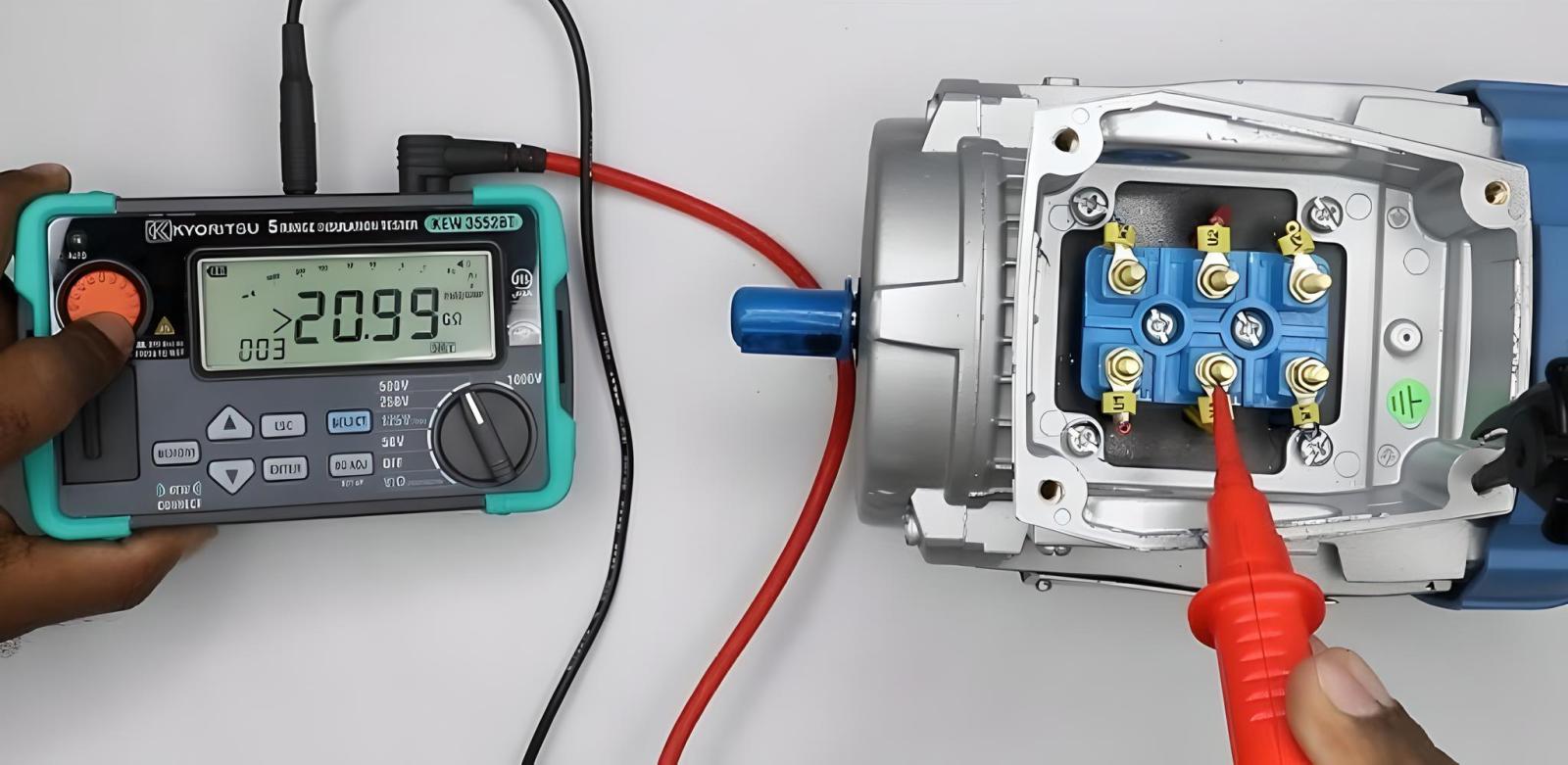

Để đo điện trở cách điện motor 3 pha, ngoài đồng hồ vạn năng bạn còn có thể sử dụng các thiết bị đo điện trở chuyên dụng khác như:

• Máy đo điện trở cách điện
• Máy đo LCR
• Máy đo điện trở bề mặt
• Máy đo điện trở cách điện áp cao
• Đo điện trở đất
• Đo điện trở giá trị lớn
• Đo điện trở giá trị nhỏ
• Máy đo trở kháng
• …
