Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Fluke Đúng Cách & An Toàn

Đồng hồ vạn năng Fluke từ lâu đã trở thành “vật bất ly thân” của các kỹ sư, thợ điện trong các lĩnh vực điện dân dụng, công nghiệp, bảo trì – vận hành nhà máy, M&E,… nhờ có độ chính cao và khả năng chịu đựng cao trong môi trường làm việc khắc nghiệt. Tuy nhiên, liệu bạn đã biết cách sử dụng thiết bị đo điện này hiệu quả hay chưa? Hãy cùng theo dõi ngay bài viết hướng dẫn sử dụng đồng hồ vạn năng Fluke đúng cách, đảm bảo an toàn dưới đây của Giải Pháp Đo Kiểm để biết cách thực hiện chi tiết.

Đồng Hồ Vạn Năng Fluke Là Gì?

Đồng hồ vạn năng Fluke là một thiết bị đo lường điện đa năng, cầm tay, thuộc phân khúc cao cấp và được cung cấp bởi hãng Fluke (Mỹ). Thiết bị này có chức năng đo lường và kiểm tra chính xác các thông số điện cơ bản đến nâng cao như: điện áp AC/DC, dòng điện, điện trở, tần số, kiểm tra thông mạch và các linh kiện điện tử phổ biến. Đặc điểm nổi bật của đồng hồ vạn năng Fluke là độ bền cao với khả năng chống va đập và chống nước đạt chuẩn IP67.

Về chức năng đo điện, đồng hồ vạn năng Fluke được các chuyên gia và người dùng trên khắp Thế Giới đánh giá cao về độ chính xác cao và sai số gần như bằng 0 nhờ có công nghệ đo True RMS hiện đại. Bên cạnh đó, thiết bị còn đáp ứng đầy đủ mức an toàn CAT III/IV lên đến 1000V, phù hợp cho cả thợ điện chuyên nghiệp, kỹ sư bảo trì công nghiệp. Các tiện ích đi kèm của đồng hồ vạn năng Fluke bao gồm màn hình LCD lớn, núm xoay dễ dùng, kèm tính năng lưu dữ liệu,…

Đọc thêm: Sơ Đồ Mạch Đồng Hồ Vạn Năng? Cấu Tạo Và Nguyên Lý Hoạt Động

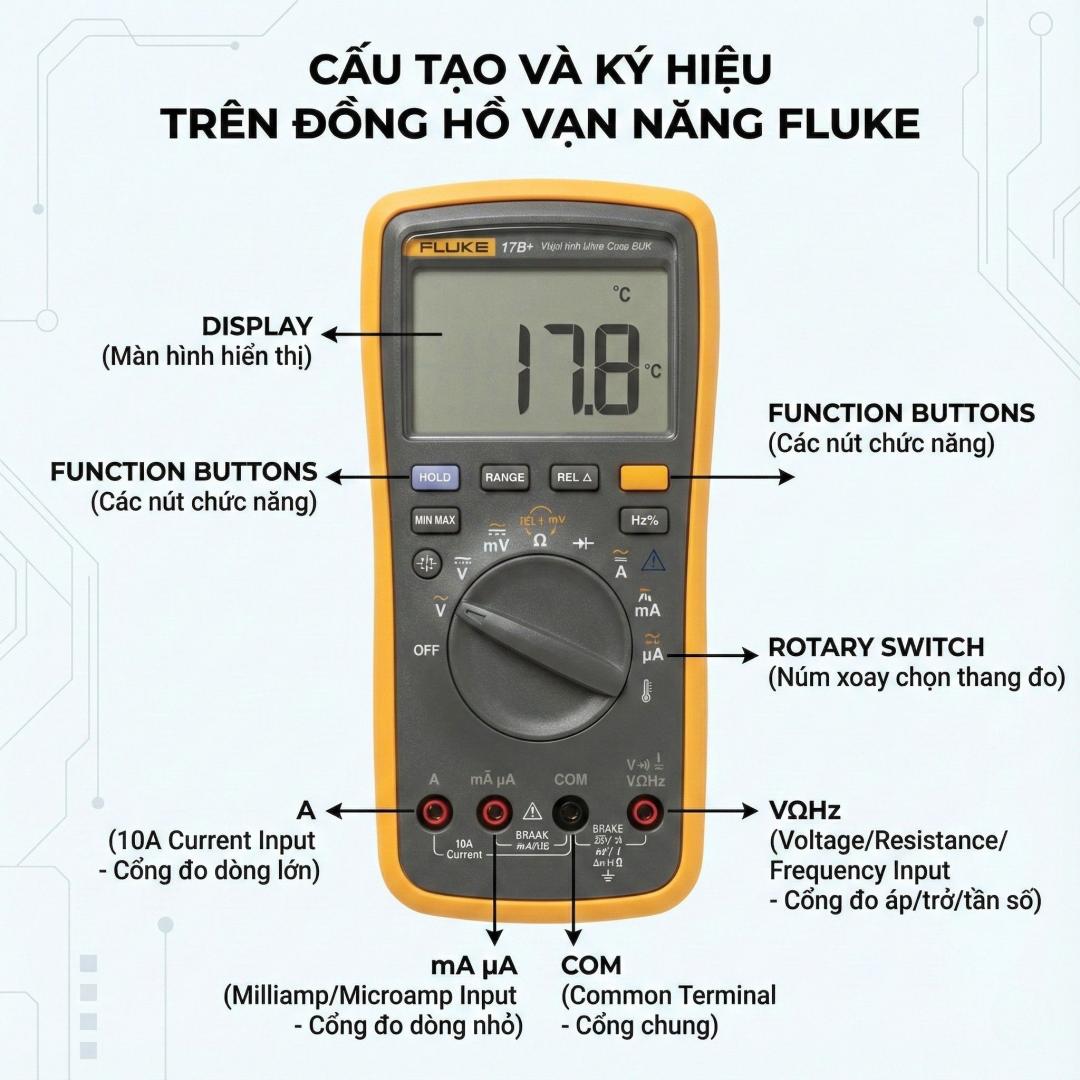

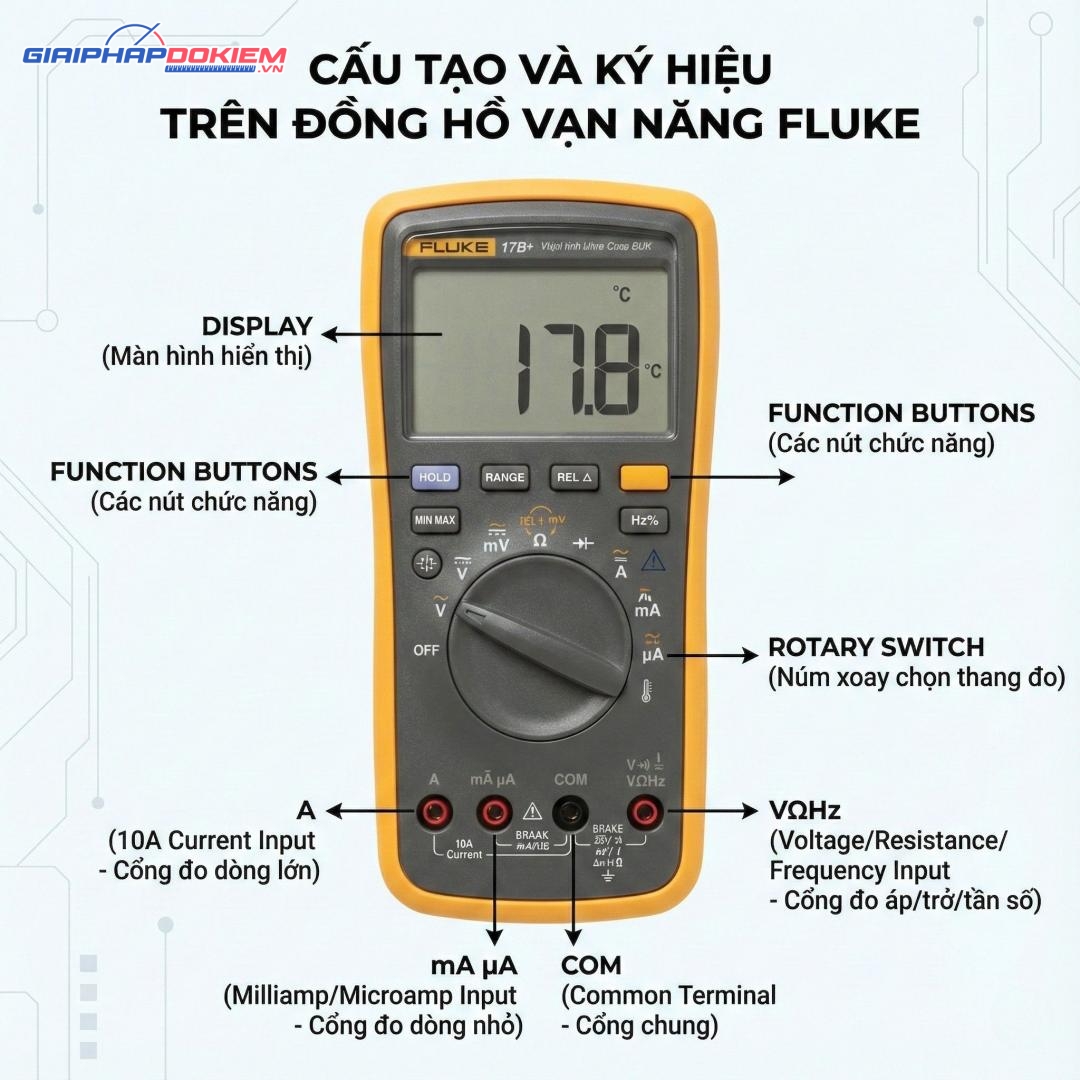

Cấu Tạo Và Ký Hiệu Trên Đồng Hồ Vạn Năng Fluke

Để có thể nhanh chóng, dễ dàng làm chủ được đồng hồ vạn năng Fluke trong mọi phép đo điện, trước tiên bạn cần nắm rõ các đặc điểm cấu tạo và ký hiệu trên máy. Cụ thể, đồng hồ vạn năng Fluke được cấu tạo từ các bộ phận chính sau đây: màn hình LCD, núm xoay chức năng, các cổng cắm que đo, nút chức năng và vỏ bảo vệ. Các bộ phận này được thiết kế và sản xuất khoa học và liên kết chặt chẽ với nhau để thiết bị dễ dàng nhận tín hiệu, cũng như tính toán, hiển thị kết quả đo thực tế.

Cụ thể, dưới đây các nút chức năng và cổng cắm que đo trên đồng hồ vạn năng Fluke trực tiếp tham gia vào toàn bộ quá trình đo và kiểm tra điện mà bạn cần phải nắm:

Núm xoay chức năng

Núm xoay chức năng hay còn được gọi tắt là núm xoay, được bố trí ngay trung tâm mặt trước của đồng hồ, dùng để bật/tắt và chọn chế độ đo mong muốn. Các ký hiệu trên núm xoay đồng hồ vạn năng Fluke gồm có: OFF (tắt), V~ (đo điện áp AC), V⎓ (DC), A~ / A⎓ (dòng điện AC/DC), Ω (điện trở), thông mạch (hình sóng âm), →| (diode), Hz (tần số), °C/°F (nhiệt độ). Các ký hiệu này thường được sắp xếp đều độ trên cung tròn xung quanh núm xoay như trên các model phổ biến 17B Max, Fluke 87V, Fluke 289 và Fluke 179.

Ngoài các ký hiệu trên núm vặn của đồng hồ vạn năng Fluke, thiết bị này còn được trang bị các nút nhấn chức năng với các ký hiệu đặc trưng dưới đây:

• Nút HOLD: Giữ giá trị đo hiện tại trên màn hình.
• Nút MIN/MAX: Ghi lại giá trị nhỏ nhất và lớn nhất trong quá trình đo.
• Nút màu vàng (Shift hoặc Mode): Dùng để chuyển đổi nhanh các chức năng phụ.
• Nút REL/Δ (Relative): Đo giá trị tương đối so với giá trị gốc đã cài đặt trước.

Các cổng cắm que đo

Một thiết bị đồng hồ vạn năng Fluke chính hãng thường gồm có 3-4 cổng dùng để cắm hai que đo (tùy vào từng model):

• Cổng COM: Là cổng chung, dùng để cắm dây đo màu đen và kết nối trực tiếp với cực âm của phép đo.
• Cổng ​V/Ω/mA (mAVΩ): Là cổng dùng để cắm dây đo màu đỏ để thực hiện các phép đo điện áp, điện trở, dòng nhỏ (<200mA) và thông mạch.
• Cổng ​10A / A: Cũng dùng để cắm dây đo màu đỏ, nhưng chỉ dùng khi đo các dòng điện lớn (>10A, giới hạn 30 giây), cảnh báo OL nếu quá tải.
• Cổng ​µA: Kết nối với dây đo màu đỏ và sử dụng trong ứng dụng đo dòng điện siêu nhỏ (microamp).

Tiếp theo chúng ta sẽ cùng tiến hành đi vào cách sử dụng đồng hồ vạn năng Fluke chi tiết để đo kiểm dòng điện. Trước tiên là công đoạn chuẩn bị cho quá trình đo và làm quen với thao tác bật/tắt máy.

Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Fluke Cơ Bản Cho Người Mới

Đây là những kiến thức rất cơ bản và quan trọng để sử dụng được đồng hồ vạn năng Fluke. Đặc biệt là đối với những người mới, nếu bạn không nắm vững các thông tin này mà bắt đầu ngay vào thực hiện các phép đo điện bằng đồng hồ vạn năng Fluke thì rất dễ dẫn đến sai số, khiến kết quả đo không còn chính xác.

Chuẩn bị trước khi đo

1. Kiểm tra pin đồng hồ vạn năng, có thể thay pin mới nếu nhận thấy biểu tượng pin yếu.
2. Kiểm tra dây đo, đảm bảo cả hai dây đo đều nguyên vẹn, không đứt, gãy, đầu đo kim loại cần được vệ sinh sạch sẽ để đảm bảo tiếp xúc tốt.
3. Môi trường làm việc khô ráo, tránh xa nguồn nhiệt và điện cao áp tiềm ẩn nhiều rủi ro về độ an toàn và chính xác của kết quả.
4. Tắt nguồn mạch điện trước khi đo.
5. Trang bị đầy đủ đồ bảo hộ an toàn điện phù hợp với môi trường làm việc.
6. Cắm 2 dây đo đi kèm vào đồng hồ vạn năng Fluke: dây màu đen cắm vào cổng COM, dây màu đỏ cắm vào cổng đo tương ứng.

Cách bật / tắt và giữ kết quả đo

Sau khi mọi thứ đã chuẩn bị sẵn sàng cho quá trình đo điện bằng đồng hồ vạn năng Fluke, tiếp theo bạn hãy xoay núm vặn từ vị trí OFF sang đúng ký hiệu chức năng cần đo nêu trên. Sau khi đo xong, xoay núm vặn về lại vị trí OFF và chờ trong vài giây để máy tắt hoàn toàn, sau đó mới rút hết dây đo. Trong quá trình đo, bạn có thể tận dụng các nút chức năng HOLD để giữ kết quả trên màn hình, Min/Max/Avg để tự động hiển thị giá trị nhỏ nhất, lớn nhất và trung bình,…

Hướng Dẫn Đo Điện Áp Bằng Đồng Hồ Vạn Năng Fluke

Chức năng đo điện áp của đồng hồ vạn năng Fluke được chia thành hai nhóm khác nhau là đo điện áp xoay chiều (AC) và đo điện áp một chiều (DC). Dưới đây là hướng dẫn chi tiết cách sử dụng đồng hồ vạn năng Fluke để đo dòng AC và DC, mời bạn tham khảo:

Cách đo điện áp xoay chiều (AC – 220V)

• Bước 1: Kiểm tra mạch điện đã được tắt hoàn toàn chưa, pin đồng hồ Fluke còn trên 20%, hai que đo đã được cắm đúng chuẩn.
• Bước 2: Xoay núm vặn đến biểu tượng V~ (ACV) và chọn thang đo 600V hoặc Auto-range (nếu có).
• Bước 3: Chạm đầu còn lại của que đo đỏ vào dây pha, que đo đen vào dây trung tính hoặc đất. Lưu ý không được chạm tay vào phần kim loại hay các bộ phận dẫn điện trong suốt quá trình đo.
• Bước 4: Quan sát màn hình LCD và đọc kết quả hiển thị ổn định.
• Bước 5: Rút que đo ra khỏi mạch đo và đồng hồ, xoay núm về OFF, ghi lại kết quả đo được.

Xem thêm: Hướng Dẫn Cách Đo Dòng Điện 220V Bằng Đồng Hồ Vạn Năng

Cách đo điện áp một chiều (DC)

• Bước 1: Kiểm tra mạch điện đã được tắt hoàn toàn chưa, pin đồng hồ Fluke còn trên 20%, hai que đo đã được cắm đúng chuẩn.
• Bước 2: Xoay núm vặn đến biểu tượng V⎓ (DCV) và chọn thang đo cao hơn giá trị dự đoán.
• Bước 3: Chạm que đỏ vào cực dương (+), que đen vào cực âm (-) của nguồn DC.
• Bước 4: Đọc kết quả hiển thị trên màn hình, nếu kết quả là âm thì cần đảo que đo.
• Bước 5: Rút que đen trước, que đỏ sau, tắt máy và kiểm tra an toàn.

Hướng Dẫn Đo Dòng Điện Bằng Đồng Hồ Vạn Năng Fluke

Tương tự như phép đo điện áp bằng đồng hồ vạn năng Fluke, quy trình thực hiện đo dòng điện cũng được thực hiện tương tự nhưng có một số điểm khác biệt bạn cần lưu ý:

• Bước 1: Tắt nguồn mạch điện cần đo, cắm que đen vào COM, que đỏ vào mA (dòng <400mA) hoặc 10A (>10A).
• Bước 2: Xoay núm sang A~ (ACA) nếu cần đo dòng điện xoay chiều hoặc A⎓ (DCA) nếu cần đo dòng điện một chiều. Sau đó chọn thang cao hơn giá trị dự đoán hoặc chức năng Auto/SELECT .
• Bước 3: Chạm hai đầu còn lại của que đo vào đúng điểm cần đo. Lưu ý nối đúng cực que đỏ vào cực dương, que đen vào cực âm.
• Bước 4: Quan sát và đọc kết quả hiển thị trên màn hình.
• Bước 5: Tắt nguồn, rút dây đo và xoay núm về OFF.

Hướng Dẫn Đo Điện Trở & Kiểm Tra Thông Mạch

Bên cạnh chức năng đo điện áp và dòng điện, hầu hết các sản phẩm đồng hồ vạn năng Fluke đều được tích hợp sẵn chức năng đo điện trở và thông mạch, để phục vụ cho các quá trình kiểm tra và sửa chữa điện. Dưới đây là cách thực hiện chi tiết:

Cách đo điện trở (Ω)

• Bước 1: Ngắt nguồn mạch điện cần đo, cắm que đen vào cổng COM, que đỏ vào V/Ω và kiểm tra pin đồng hồ trước khi sử dụng.
• Bước 2: Xoay núm sang kí hiệu Ω và chọn thang cao hơn giá trị điện trở thực tế.
• Bước 3: Chạm hai que vào hai đầu điện trở, lưu ý không chạm tay vào que để tránh nhiễu.
• Bước 4: Đọc kết quả hiển thị trên màn hình.
• Bước 5: Rút que đỏ và xoay núm về OFF.

Test thông mạch

• Bước 1: Ngắt nguồn, cắm que đen vào COM, que đỏ vào V/Ω.
• Bước 2: Xoay núm sang ký hiệu )))) hoặc thông mạch, một số model đồng hồ vạn năng Fluke chức năng kiểm tra thông mạch thường đi chung với chức năng đo Ω/diode.
• Bước 3: Chạm hai que vào nhau để kiểm tra chức năng kiểm tra thông mạch còn tốt (nếu nghe tiếp bíp và giá trị điện trở bằng 0).
• Bước 4: Chạm hai que đo vào điểm cần đo, nếu phát ra âm thanh bíp là mạch điện thông, không phát ra âm thanh có thể mạch điện bị đứt.
• Bước 5: Rút que đo và tắt máy.

Hướng Dẫn Test Diode & Linh Kiện Cơ Bản

Đây là những tính năng chuyên dụng dành cho các ứng dụng liên quan đến mạch điện tử khi chúng xảy ra hư hỏng. Đặc biệt, việc ứng dụng đồng hồ vạn năng để đo kiểm những thiết bị này là giải pháp tối ưu và tiện lợi, giúp tiết kiệm chi phí đầu tư thiết bị chuyên dụng. Lưu ý khi thực hiện các phép đo linh kiện điện tử cần ngắt nguồn mạch và tháo linh kiện ra khỏi bo mạch để để đảm bảo kết quả đo chính xác nhất và hạn chế sai số.

Cách test Diode

• Bước 1: Ngắt nguồn, cắm que đen vào COM, que đỏ vào V/Ω.
• Bước 2: Xoay núm chọn thang đo đến ký hiệu →| để đo Diode.
• Bước 3: Chạm đầu que đo vào Anode (+), que đen vào Cathode (–).
• Bước 4: Đo chiều ngược lại, nếu hiển thị OL thì diode tốt, nếu dẫn cả hai chiều thì có thể bị hỏng.
• Bước 5: Rút que đỏ trước và tắt máy.

Cách test Transistor (NPN/PNP)

• Bước 1: Xác định chân bằng các đo diode lần lược B-E và B-C.
• Bước 2: Kiểm tra C-E không dẫn điện.

Cách thực hiện chi tiết: Cách Kiểm Tra Transistor Bằng Đồng Hồ Số Cho Các Loại NPN, PNP

Đo Tụ điện (Cap)

• Bước 1: Xoay núm đến ký hiệu F (đo tụ điện), cần xả hết điện trong tụ trước khi đo.
• Bước 2:  Chạm hai que đo vào hai chân và đọc kết quả trên màn hình.

Tham khảo: Cách Đo Tụ Điện Bằng Đồng Hồ Vạn Năng Chỉ Trong 5 Phút

Các Lỗi Thường Gặp Khi Sử Dụng Đồng Hồ Vạn Năng Fluke

Trong quá trình sử dụng đồng hồ vạn năng Fluke, đôi lúc sẽ xảy ra một số lỗi do thực hiện sai thao tác hoặc chưa nắm rõ nguyên lý đo, đặc biệt là đối với những người mới sử dụng. Dưới đây là chi tiết nguyên nhân và cách khắc phục của một số lỗi thường gặp:

Có thể bạn quan tâm: Cách Sửa Đồng Hồ Vạn Năng Bị Hỏng Đúng Cách, Đảm Bảo An Toàn

Lưu Ý An Toàn Khi Sử Dụng Đồng Hồ Vạn Năng Fluke

1. Kiểm tra kỹ dây đo trước khi bắt đầu: Bao gồm: lớp vỏ cách điện, đầu kim loại, không chạm tay vào mạch điện trong lúc đo.
2. Lưu ý khi đo cường độ dòng điện: Rất nhiều trường hợp Để que đo ở cổng A/mA nhưng lại đo điện áp, cần kiểm tra lại cổng cắm đã đúng chưa trước khi đo trực tiếp.
3. Chọn đúng thiết bị với môi trường làm việc:
   • CAT II: Dùng cho thiết bị gia dụng cắm vào ổ cắm.
   • CAT III: Dùng cho hệ thống phân phối điện cố định trong tòa nhà (tủ điện tầng, công tắc, ổ cắm cố định).
   • CAT IV: Dùng cho ngoài trời, cáp ngầm, tủ điện tổng đầu nguồn.
4. Ngắt điện trước khi đo: Điện trở (Ω), kiểm tra diode hoặc đo thông mạch.
5. Sử dụng linh kiện đo chính hãng, chất lượng.
