hFE Trên Đồng Hồ Vạn Năng Là Gì? Cách Đo Transistor Chuẩn Xác

Bạn đang sở hữu một chiếc đồng hồ đo điện đa năng với đầy đủ các tính năng từ cơ bản đến chuyên dụng, bao gồm cả hFE. Tuy nhiên, bạn không hiểu hFE trên đồng hồ vạn năng là gì? Công dụng và cách sử dụng của chức năng này như thế nào? Vậy thì hãy cùng Giải Pháp Đo Kiểm đi tìm câu trả lời chính xác, chi tiết trong bài viết dưới đây.

hFE Là Gì Trong Lĩnh Vực Điện Tử?

Trước tiên để biết chính xác hFE trên đồng hồ vạn năng là gì, chúng ta sẽ cùng điểm qua đôi nét về định nghĩa hFE trong lĩnh vực điện – điện tử. Từ đó sẽ giúp bạn phần nào hiểu rõ công dụng và nguyên lý hoạt động của chức năng này trên thiết bị đồng hồ vạn năng. Đây vốn là một công cụ đo lường không thể thiếu để duy trì độ chính xác và ổn định của các hệ thống, thiết bị điện, điện tử hiện đại.

hFE viết tắt của gì?

hFE là viết tắt của cụm từ tiếng Anh Hybrid parameter Forward current gain, Common Emitter. Trong đó:

• h (hybrid): Là thông số lai – một loại mô hình toán học trong mạch điện tử.
• FE (Forward current gain): Độ lợi dòng điện thuận.
• E (Common Emitter): Cấu hình mắc cực Phát (Emitter) chung.

Nói chung, hiểu một cách đơn giản, hFE là hệ số khuếch đại dòng điện một chiều (DC) của một linh kiện điện tử Transistor lưỡng cực (BJT) trong các mạch điện tử. Chỉ số này cho biết khả năng khuếch đại dòng điện của transistor khi có dòng điện một chiều được truyền đến.

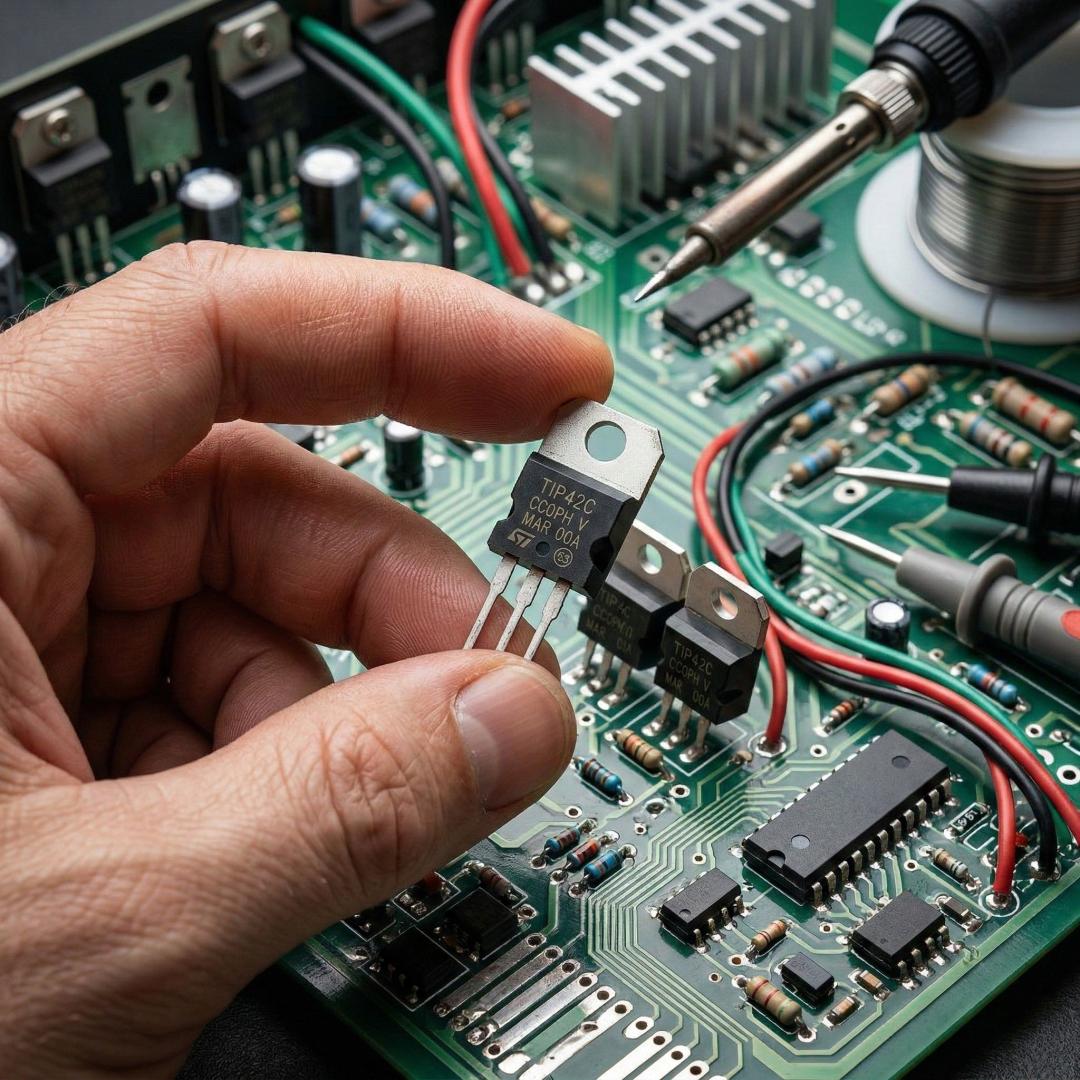

Ý nghĩa của hFE đối với transistor

Chỉ số hFE và transistor luôn đi kèm với nhau, khi nói về linh kiện transistor các kỹ sư điện tử sẽ dựa trên chỉ số hFE để phân tích và đánh giá. Cụ thể, linh kiện transistor hoạt động dựa trên nguyên lý một dòng điện nhỏ chạy qua cực B (Base) sẽ điều khiển một dòng điện lớn hơn chạy qua cực C (Collector). Và được biểu hiện rõ nét qua công thức:

hFE = IC/IB

Trong đó:

• IC là dòng điện tại cực Collector.
• IB là dòng điện tại cực Base.

Để hiểu rõ được ý nghĩa của hFE đối với linh kiện điện tử transistor chúng ta sẽ cùng nhau xem xét ví dụ sau đây: Một transistor có hFE là 100, nghĩa là khi bạn cấp một dòng điện một chiều (DC) có giá trị 1mA vào cực B, bạn sẽ thu được dòng điện một chiều có giá trị 100mA tại cực C. Qua đó, sẽ giúp cho các kỹ sư thiết kế mạch xác định được khả năng “làm việc” của linh kiện trong các mạch khuếch đại âm thanh, đóng cắt (switch) hoặc xử lý tín hiệu.

Hiện nay, trên thị trường có rất nhiều loại transistor khác nhau như loại dành cho công suất đại, tín hiệu nhỏ hay Darlington,… Chính vì thế, không có một con số nhất định nào cho tất cả các loại transistor, mỗi linh kiện sẽ có những giá trị hFE riêng, phụ thuộc vào cấu tạo của từng linh kiện.

hFE Trên Đồng Hồ Vạn Năng Là Gì?

Sau khi đã tìm hiểu khái quát về định nghĩa hFE, thì chúng ta đã phần nào hiểu được ký hiệu hFE trên đồng hồ vạn năng là gì. Trên các dòng đồng hồ vạn năng (VOM) hiện đại hay bất cứ loại đồng hồ vạn năng kỹ thuật số nào được trang bị chức năng hFE nhằm hỗ trợ người dùng kiểm tra linh kiện mà không cần lắp mạch phức tạp. Bạn sẽ dễ dàng nhận thấy chữ hFE được in trên thang đo, tương tự như các thang đo cơ bản của đồng hồ vạn năng như điện áp, dòng điện hay điện trở.

Hướng Dẫn Cách Đo hFE Trên Đồng Hồ Vạn Năng

Sau khi đã hiểu được ý nghĩa hFE trên đồng hồ vạn năng, tiếp theo để sử dụng chức năng này một cách chính xác và hiệu quả nhất, bạn hãy tham khảo ngay các bước chuẩn kỹ thuật dưới đây:

Bước 1: Xác định loại transistor

Như đã giới thiệu hiện nay có rất nhiều loại transistor khác nhau, vì thế trước khi tiến hành đo hệ số hFE của linh kiện điện tử bằng đồng hồ vạn năng, bạn cần phải xác định chính xác nó thuộc loại NPN hay PNP và thứ tự chân E-B-C. Để biết chính xác bạn có thể tra cứu mã linh kiện trên Google hoặc sử dụng chức năng đo diode trên đồng hồ để xác định chân Base và loại bóng trước, cách thực hiện chi tiết bạn có thể tham khảo tại đây.

Bước 2: Chuyển núm xoay về chế độ hFE

Sau khi đã xác định được loại transistor và thứ tự chân cần kiểm tra, lúc này bạn hãy kích hoạt chức năng đo hFE trên đồng hồ vạn năng bằng cách vặn núm xoay của đồng hồ về vị trí có chữ hFE, được in rõ nét trên thang đo của đồng hồ vạn năng. Đồng thời, hãy quan sát màn hình khi thấy hiển thị số 0 là thành công.

Bước 3: Cắm transistor vào đúng khe

1. Chọn vùng cắm tương ứng (NPN hoặc PNP).
2. Cắm chân E, B, C của linh kiện vào đúng lỗ có ký hiệu tương ứng trên socket của đồng hồ.

Bước 4: Đọc và đánh giá kết quả

Lúc này màn hình đồng hồ vạn năng sẽ hiển thị một trong hai trường hợp dưới đây:

• Nếu hiển thị một con số cụ thể (VD: 150): Transistor hoạt động bình thường.
• Nếu hiển thị “0” hoặc “1” (Overload): Có thể bạn cắm sai chân, chọn sai loại NPN/PNP hoặc Transistor đã bị hỏng.

Cách Kiểm Tra Transistor Không Có Chức Năng hFE

Không phải bất kỳ đồng hồ vạn năng nào cũng được trang bị sẵn chức năng kiểm tra hFE. Vì thế nếu bạn muốn đo kiểm transistor một cách nhanh chóng và chính xác bằng đồng hồ vạn năng thông thường, bạn có thể làm theo hướng dẫn dưới đây:

• Bước 1 – Kiểm tra tiếp giáp B-E và B-C: Transistor thực chất là hai linh kiện diode đấu lưng, vì thế trước hết bạn hãy đo hai cặp chân này như đo diode bình thường. Nếu cả hai hướng đều lên (cho bóng NPN với que đỏ ở B) hoặc đều không lên (khi đảo que), thì tiếp giáp còn tốt.
• Bước 2 – Kiểm tra thông mạch C-E: Ở điều kiện bình thường, chân C và E không được thông nhau. Nếu đo thấy có điện trở thấp giữa C và E, Transistor đã bị chập.

Tham khảo: Cách Kiểm Tra Transistor Bằng Đồng Hồ Số Cho Các Loại NPN, PNP

Các Lỗi Thường Gặp Khi Đo hFE

Trong quá trình thực hiện cách sử dụng hFE trên đồng hồ vạn năng không thể tránh khỏi gặp phải một số lỗi thường gặp do thao tác không đúng kỹ thuật hay xác định sai linh kiện, đặc biệt đối với người mới bắt đầu. Dưới đây là những lỗi thường gặp khi đo hFE và cách khắc phục bạn cần biết để nâng cao hiệu quả công việc:

1. Cắm sai chân: Đây là lỗi phổ biến nhất khiến kết quả bằng 0. Hãy kiểm tra kỹ xem chân B có nằm giữa hay nằm cạnh tùy loại.
2. Chân linh kiện bị bẩn: Lớp oxy hóa trên chân Transistor cũ khiến tiếp xúc kém. Hãy dùng giấy nhám mịn vệ sinh chân trước khi đo.
3. Pin đồng hồ yếu: Khi pin yếu, bộ khuếch đại bên trong đồng hồ hoạt động không chính xác, dẫn đến chỉ số hFE bị nhảy loạn hoặc sai lệch lớn.

Câu Hỏi Thường Gặp (FAQ)

hFE bao nhiêu là tốt?

Không có định nghĩa “tốt” chung chung. Một con Transistor tốt là con có hFE nằm trong khoảng mà nhà sản xuất quy định (Min/Max trong Datasheet). Nếu đo thấy hFE quá thấp so với tiêu chuẩn, linh kiện đó đã bị lão hóa hoặc là hàng giả.

Đồng hồ vạn năng kim có đo hFE không?

Đa số đồng hồ vạn năng kim phổ biến trên thị trường đều có chức năng đo hFE như Sanwa YX360TRF có thang đo LI/LV hỗ trợ tính toán gián tiếp hệ số khuếch đại, nhưng thao tác khá phức tạp và khó đọc kết quả chính xác.

Vì sao đo hFE ra 0?

Nguyên nhân dẫn đến kết quả đo hFE bằng đồng hồ vạn năng là con số 0 là Transistor bị đứt hoặc hỏng, cắm sai vị trí chân hay loại đặc biệt (cần sử dụng thiết bị chuyên dụng).

hFE có thay đổi theo nhiệt độ không?

Có. hFE rất nhạy cảm với nhiệt độ. Khi Transistor nóng lên, hFE thường có xu hướng tăng. Vì vậy, khi đo, tránh cầm tay quá lâu vào thân linh kiện để kết quả khách quan nhất.

Có nên tin hoàn toàn kết quả đo hFE?

Kết quả trên đồng hồ vạn năng chỉ mang tính chất kiểm tra nhanh. Đồng hồ chỉ cấp một dòng điện cực nhỏ ≈ 10μA để đo. Trong khi đó, mạch thực tế với dòng điện lớn, chỉ số hFE có thể sẽ khác.

Khi Nào Nên Dùng Máy Test Transistor Chuyên Dụng?

Đối với các trường hợp yêu cầu độ chính xác tuyệt đối, việc ứng dụng chức năng hFE trên đồng hồ vạn năng để đo kiểm linh kiện transistor là chưa đủ. Chính vì thế, việc ứng dụng máy test transistor chuyên nghiệp là giải pháp tối ưu cho các trường hợp dưới đây:

• Tự động nhận diện loại linh kiện (NPN, PNP, MOSFET kênh N/P, Diode, điện trở, tụ điện).
• Tự động xác định thứ tự chân mà không cần tra datasheet.
• Đo được cả điện dung cực cổng (Cg) và điện áp ngưỡng (Vth) của MOSFET – điều mà thang đo hFE trên đồng hồ vạn năng “bó tay”.

Tổng kết, hy vọng qua bài viết trên đây đã giúp bạn hiểu rõ hFE trên đồng hồ vạn năng là gì và cách khai thác tính năng này hiệu quả. Để đảm bảo công việc sửa chữa chính xác nhất, hãy luôn kết hợp giữa việc đo kiểm thực tế và tra cứu tài liệu kỹ thuật của linh kiện nhé! Nếu bạn đang tìm kiếm các dòng đồng hồ vạn năng hỗ trợ đo hFE chính xác từ các thương hiệu hàng đầu trên Thế Giới, hãy liên hệ ngay với Giải Pháp Đo Kiểm để được tư vấn model phù hợp nhất.
