Cách Đo Mosfet Bằng Đồng Hồ Điện Tử Đầy Đủ, Chi Tiết, Dễ Hiểu

Cách đo mosfet bằng đồng hồ điện tử là kỹ năng quan trọng giúp bạn xác định nhanh chóng linh kiện còn sống hay chết, đặc biệt là khi sửa chữa các thiết bị điện tử hiện đại. Nếu bạn chưa biết cách bắt đầu từ đâu, bài viết này Giải Pháp Đo Kiểm sẽ hướng dẫn chi tiết, dễ hiểu nhất từng bước về cách đo mosfet đơn giản bằng đồng hồ vạn năng. Dù bạn là người mới học điện hay thợ sửa chữa chuyên nghiệp, chỉ cần làm theo hướng dẫn dưới đây là có thể tự kiểm tra mosfet ngay tại nhà.

Giới Thiệu Về Mosfet  Và Tầm Quan Trọng Của Việc Kiểm Tra

Mosfet là một loại transistor hiệu ứng trường đặc biệt. Chúng được cấu tạo từ lớp chuyển tiếp oxit kim loại và bán dẫn, tạo nên lớp cách điện mỏng giữa cực cổng (Gate) và vùng bán dẫn nối giữa cực nguồn (Source) và cực máng (Drain). Công dụng của mosfet trong các mạch điện điện tử là khuếch đại tín hiệu yếu và chuyển mạch nhanh chóng, bằng điện áp với dòng điện điều khiển cực nhỏ để tạo ra trở kháng đầu vào rất lớn.

Với công năng này, mosfet được ứng dụng rộng rãi trong các mạch nguồn xung, mạch điều khiển điện áp cao, thiết bị công nghiệp, máy tính, bộ điều khiển, bộ khuếch đại âm thanh và nhiều thiết bị điện tử khác.

Bên cạnh đó, linh kiện điện tử này cũng có thể bị hỏng do quá dòng, quá áp, nhiệt độ cao hoặc do điện tích tĩnh điện, dẫn đến hiện tượng chập, rò rỉ hoặc mất khả năng chuyển mạch. Nếu không phát hiện và thay thế kịp thời, có thể gây cháy mạch, làm hỏng các linh kiện khác hoặc khiến thiết bị điện tử ngừng hoạt động. Chính vì vậy, việc kiểm tra mosfet có tầm quan trọng đặc biệt đối với kỹ thuật viên, thợ sửa chữa và người dùng thiết bị điện tử.

Tìm hiểu thêm: Transistor là gì và các loại transistor phổ biến trong mạch điện

Chuẩn Bị Trước Khi Đo Mosfet

Trước khi tiến hành cách đo mosfet bằng đồng hồ điện tử, bạn cần chuẩn bị đầy đủ các dụng cụ và thực hiện một số thao tác cơ bản để đảm bảo quá trình đo được diễn ra thuận lợi và đảm bảo an toàn tuyệt đối cho cả linh kiện, thiết bị đo và người thực hiện.

Chuẩn bị dụng cụ cần thiết

• Đồng hồ vạn năng điện tử (có chức năng đo diode hoặc điện trở).
• Hai que đo đi kèm với đồng hồ điện tử, đồng thời kiểm tra kỹ lưỡng, đảm bảo dây đo còn sử dụng tốt.

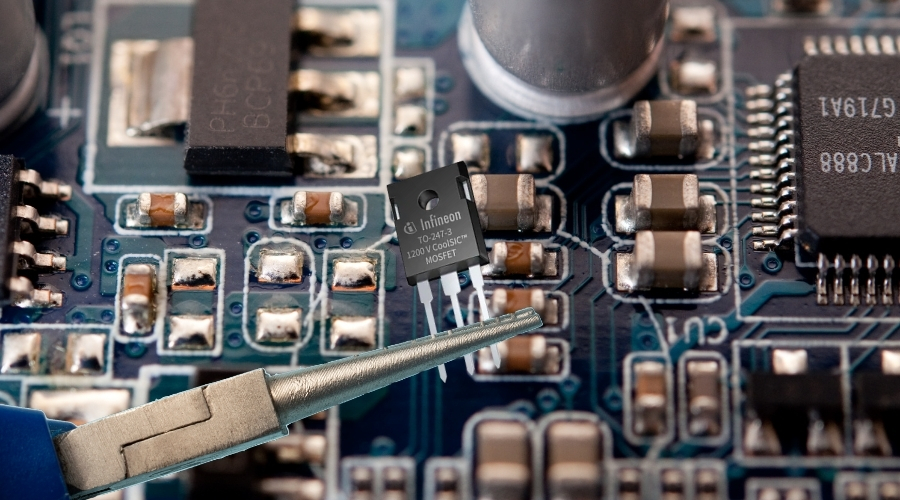

• Linh kiện mosfet cần kiểm tra, nên tháo rời chúng ra khỏi mạch nếu có thể để tránh ảnh hưởng từ các linh kiện khác.
• Các dụng cụ hỗ trợ cần thiết như nhíp, kẹp giữ linh kiện hoặc miếng lót cách điện,… để cố định mosfet trong quá trình đo

Các thao tác chuẩn bị trước khi đo

• Đặt linh kiện mosfet lên bề mặt cách điện đã chuẩn bị hoặc cố định bằng kẹp không dẫn điện để tránh nhiễu điện và đảm bảo an toàn.
• Rất quan trọng: Xả hết điện tích còn tích tụ trong linh kiện bằng dây dẫn hoặc tô vít nối tắt cả ba chân G, D, S của mosfet lại với nhau. Bởi vì, linh kiện điện tử này rất nhạy cảm với điện tích, đồng thời nếu không được xả hết điện năng bên trong sẽ dễ dẫn đến kết quả đo sai lệch hoặc làm hỏng linh kiện.
• Đọc kỹ sơ đồ chân của mosfet để xác định đúng vị trí các chân G, D, S, đảm bảo kết quả đo chính xác.

Bên cạnh đó, xuyên suốt quá trình chuẩn bị và thực hiện phép đo, bạn cũng cần lưu ý đến các yếu tố an toàn để bảo vệ chính mình khi làm việc với mosfet hay mạch điện.

• Thứ nhất, không chạm tay trực tiếp vào các chân mosfet khi đo.

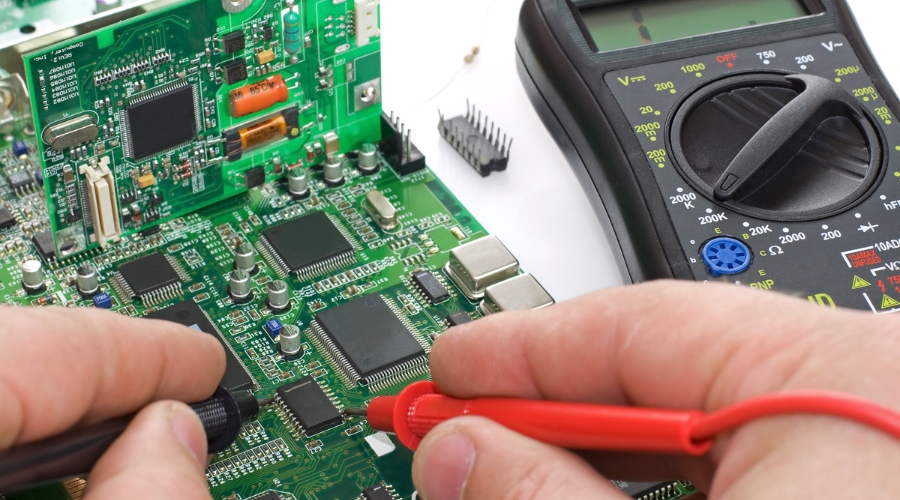

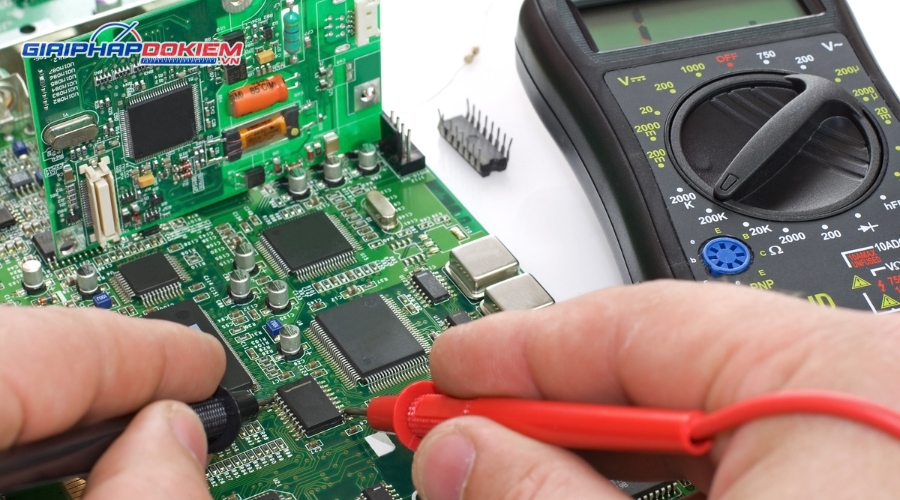

• Thứ hai, không nên thực hiện đo mosfet khi chúng còn trong mạch điện hoặc trong các mạch điện phức tạp nếu bạn chưa có nhiều kinh nghiệm.

Sau khi tất cả mọi thứ đã chuẩn bị sẵn sàng, tiếp theo bạn có thể tiến hành trực tiếp cách đo mosfet bằng đồng hồ điện tử đo điện để kiểm tra và xác định tình trạng của thiết bị này.

Hướng Dẫn Xác Định Chân Mosfet (G, D, S)

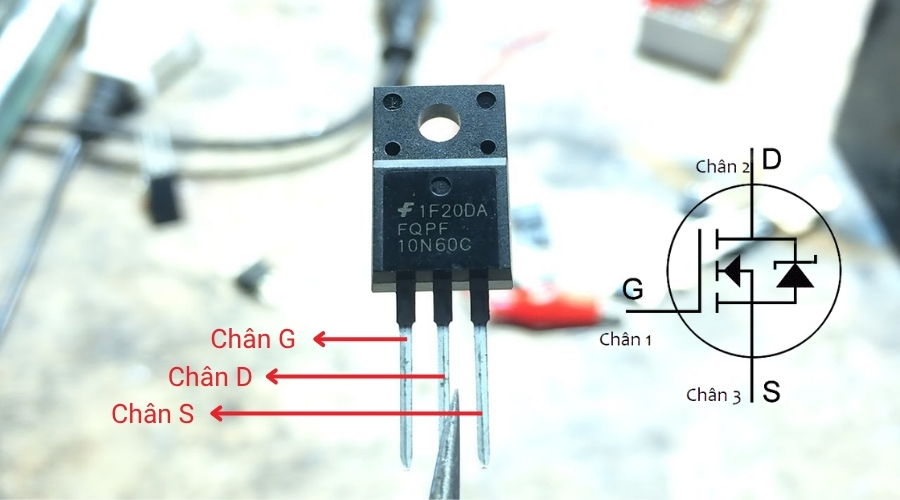

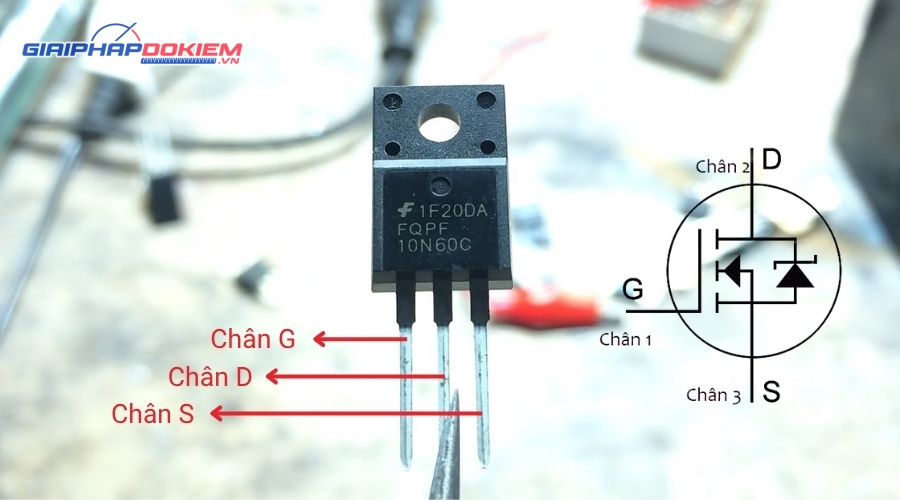

Khi đo mosfet bằng đồng hồ vạn năng điện tử, chúng ta sẽ tiến hành đo trực tiếp trên các chân của linh kiện này. Chính vì thế, để đảm bảo kết quả đo chính xác, trước tiên chúng ta cần xác định chính xác thứ tự của các chân mosfet cần đo. Thông thường, mỗi linh kiện mosfet có 3 chân được ký hiệu là G (Gate – cực cổng), D (Drain – cực máng), và S (Source – cực nguồn).

Theo quy ước phổ biến cho hầu hết các loại mosfet dạng TO-220 hoặc TO-92, khi đặt mặt phẳng chữ hoặc ký hiệu của linh kiện này hướng về phía bạn và các chân hướng xuống dưới, thứ tự các chân sẽ là:

• Chân bên trái: G (Gate – cực cổng)
• Chân giữa: D (Drain – cực máng)
• Chân bên phải: S (Source – cực nguồn)

Bên cạnh việc dựa vào quy ước trên, đối với các mosfet đặc biệt hoặc các dạng vỏ khác, bạn nên tham khảo thêm sơ đồ chân do nhà sản xuất cung cấp để đảm bảo xác định vị trí chân chính xác. Sau khi đã xác định đúng các chân, bạn có thể tiến hành các bước đo kiểm mosfet một cách an toàn và hiệu quả.

Cách Đo Mosfet Bằng Đồng Hồ Điện Tử

Dưới đây là hướng dẫn chi tiết các bước trong cách đo mosfet bằng đồng hồ điện tử (đồng hồ vạn năng số) chi tiết, đáp ứng đầy đủ nhu cầu thực hành kiểm tra linh kiện mosfet còn sống hay chết:

Thiết lập đồng hồ điện tử về chế độ đo phù hợp

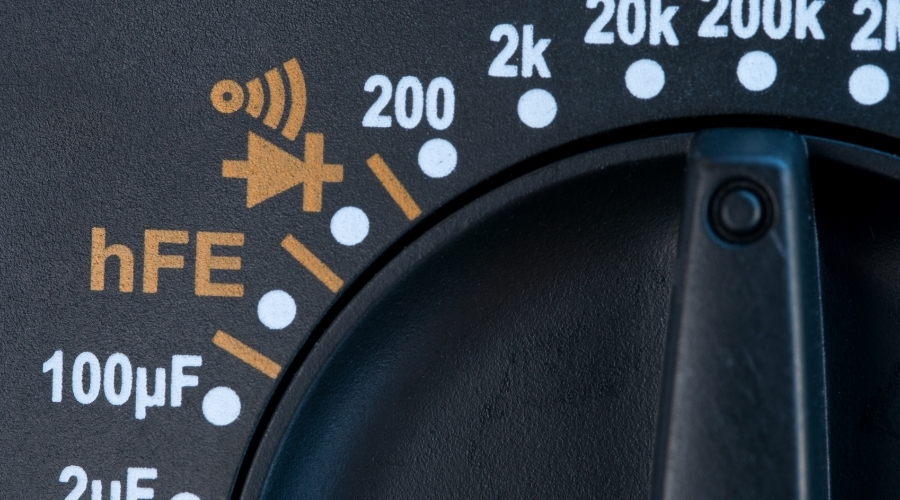

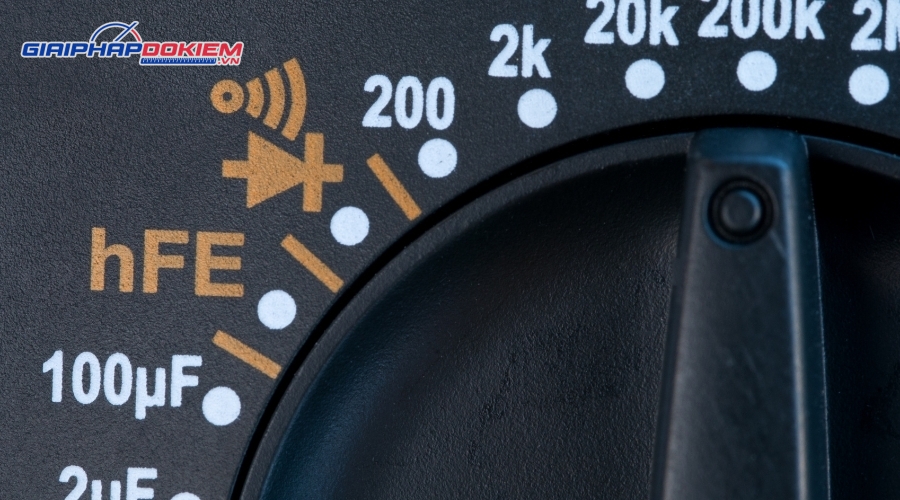

Để đo mosfet bằng đồng hồ vạn năng điện tử một cách chính xác, chúng ta cần thiết lập đồng hồ về chế độ đo diode bằng cách xoay núm vặn hoặc nhấn nút chức năng trên đồng hồ. Chức năng đo diode trên đồng hồ vạn năng thường được ký hiệu là hình mũi tên tam giác và một vạch ngang và thường nằm cùng nhóm với các chức năng đo điện trở hoặc thông mạch.

Lưu ý, một số đồng hồ sẽ hiển thị biểu tượng diode trên màn hình khi đã chọn đúng chế độ, hãy xoay núm vặn đồng thời quan sát màn hình để đảm bảo bạn đồng hồ điện tử đã được thiết lập chế độ đo mosfet phù hợp. Sau đó, cắm que đo màu đỏ vào cổng VΩmA  và que đo màu đen vào cổng COM trên đồng hồ vạn năng điện tử để sẵn sàng đo.

Quy trình đo mosfet kênh N

• Bước 1: Kết nối que màu đỏ vào chân S, que màu đen vào chân D.
  • Nếu đồng hồ hiển thị giá trị điện áp rơi trong khoảng 0,4V – 0,7V (thường là ~0,5V), thì mosfet còn sống.
  • Nếu hiển thị 0 hoặc OL thì mosfet có thể đã hỏng.
• Bước 2: Đổi ngược que đo (que đỏ sang D, que đen sang S).
  • Nếu đồng hồ hiển thị OL hoặc không có giá trị, cho thấy mosfet đang hoạt động bình thường.
  • Nếu hiển thị giá trị nhỏ hoặc 0, mosfet bị chập.

Quy trình đo mosfet kênh P

• Thao tác tương tự như quy trình đo kênh N, nhưng đảo vị trí que đo: que đỏ vào D, que đen vào S.
• Kết quả tốt khi điện áp rơi khoảng 0,4V – 0,7V ở chiều thuận và OL ở chiều ngược.

Một Số Lưu Ý Khi Đo Mosfet Bằng Đồng Hồ Điện Tử

Thực chất, cách đo mosfet bằng đồng hồ vạn năng điện tử khá đơn giản và dễ thực hiện, đối với những người mới thì điều này có thể gặp một số khó khăn. Tuy nhiên, Giải Pháp Đo Kiểm tin rằng nếu bạn tuân thủ đầy đủ các hướng dẫn trên đây sẽ nhanh chóng có được kết quả đo chính xác, đáng tin cậy. Tuy nhiên không phải vậy mà bạn xem nhẹ phép đo này, vì mosfet là một linh kiện điện nhạy cảm, chính vì vậy bạn cũng cần hết sức lưu ý để đảm bảo an toàn cho linh kiện, thiết bị điện và chính mình.

• Xả điện tích trên các chân mosfet trước khi đo.
• Không đo mosfet khi đang gắn trên mạch phức tạp.
• Chọn đúng chế độ đo diode trên đồng hồ vạn năng điện tử.
• Kiểm tra và xác định đúng chân G, D, S.
• Không chạm tay trực tiếp vào các chân khi đo.
• Thực hiện thao tác xả điện tích sau mỗi lần đo.

Gợi Ý Một Số Mẫu Đồng Hồ Điện Tử Có Hỗ Trợ Đo Mosfet Nhanh Chóng, Chính Xác

Hiện nay, thị trường đồng hồ vạn năng điện tử tại Việt Nam đang rất sôi động với đa dạng các dòng sản phẩm chất lượng khác nhau, đến từ nhiều thương hiệu trong nước và cả ngoài nước. Dưới đây là một số sản phẩm đồng hồ vạn năng điện tử có hỗ trợ đo mosfet nhanh chóng, chính xác, mời bạn tham khảo:

Tham khảo thêm: Điểm Danh TOP 10 đồng hồ vạn năng Hioki tốt nhất

Giải Pháp Đo Kiểm – Nhà Phân Phối Thiết Bị Đo Lường Điện Hàng Đầu Việt Nam

Hiện nay trên thị trường có rất nhiều đơn vị chào bán các thiết bị đồng hồ vạn năng điện tử đa năng khác nhau. Tuy nhiên, để đảm bảo chất lượng, xuất xứ rõ ràng và chế độ bảo hành uy tín, khách hàng nên lựa chọn những nhà phân phối chuyên nghiệp và có thương hiệu. Giải Pháp Đo Kiểm tự hào là nhà phân phối thiết bị đo lường điện hàng đầu Việt Nam, cung cấp đa dạng các dòng sản phẩm chính hãng từ các thương hiệu quốc tế như Hioki, Kyoritsu, Fluke, Sanwa, Uni-T,…

Với nhiều năm kinh nghiệm trong lĩnh vực đo lường và kiểm tra điện – điện tử, Giải Pháp Đo Kiểm cam kết mang đến cho khách hàng các giải pháp tối ưu, đồng hồ vạn năng chất lượng cao cùng dịch vụ hậu mãi tận tâm. Ngoài ra, Giải Pháp Đo Kiểm còn cung cấp dịch vụ giao hàng nhanh toàn quốc, chính sách đổi trả linh hoạt và thường xuyên cập nhật các chương trình ưu đãi hấp dẫn.

Giải Đáp Các Câu Hỏi Liên Quan Về Đo Kiểm Mosfet

Dưới đây là một số thắc mắc và giải đáp chi tiết về cách kiểm tra mosfet bằng đồng hồ vạn năng mà mọi người thường hay gặp phải. Tìm hiểu ngay!

Có thể đo mosfet khi đang gắn trên mạch không?

Có thể kiểm tra sơ bộ mosfet, nhưng kết quả dễ bị ảnh hưởng bởi các linh kiện khác trên mạch. Để chính xác nhất, nên tháo mosfet ra khỏi mạch trước khi đo.

Đo mosfet bằng đồng hồ kim được không?

Có thể sử dụng đồng hồ kim để đo linh kiện mosfet, khi đo nên chọn thang đo điện trở cao (Rx10K). Tuy nhiên, thao tác cần đúng kỹ thuật và một số đồng hồ kim không đủ điện áp để kiểm tra mosfet.

Những lỗi thường gặp khi đo mosfet và cách khắc phục

Dưới đây là một số lỗi thường gặp khi đo mosfet và cách khắc phục bạn cần lưu ý:

• Chưa xả điện tích trên chân mosfet: Luôn nối tắt G, D, S trước khi đo.
• Đo khi mosfet còn trên mạch: Nên tháo ra để đo độc lập.
• Nhầm chân G, D, S: Tra cứu sơ đồ chân trước khi đo.
• Chọn sai chế độ đo: Luôn dùng chế độ đo diode trên đồng hồ điện tử.
• Que đo hoặc đồng hồ hỏng: Kiểm tra thiết bị trước khi đo.
