Cách Đo Thông Mạch Bằng Đồng Hồ Điện Tử [Hướng Dẫn Chi Tiết]

Đo thông mạch là một trong những kỹ thuật kiểm tra, sửa chữa điện quan trọng mà bất kỳ ai làm việc trong lĩnh vực này đều phải nắm rõ. Hiện nay, có rất nhiều cách để kiểm tra thông mạch của mạch điện, trong số đó cách đo thông mạch bằng đồng hồ điện tử là phương pháp chính xác và tiện lợi nhất, được nhiều chuyên gia thực hiện. Chính vì vậy, trong bài viết này Giải Pháp Đo Kiểm sẽ tập trung hướng dẫn chi tiết cho bạn về cách thực hiện.

Giới Thiệu Chung Về Đo Thông Mạch & Đồng Hồ Vạn Năng

Trước khi đi vào tìm hiểu chi tiết cách đo thông mạch bằng đồng hồ điện tử cụ thể, chúng ta cần điểm qua một số khái niệm cơ bản về đo thông mạch là gì. Nắm vững được những kiến thức này sẽ giúp bạn tự tin hơn trong quá trình thực hiện và đảm bảo kết quả đo chính xác nhất. Đầu tiên là khái niệm đo thông mạch là gì?

Đo thông mạch (hay còn được gọi là kiểm tra thông mạch) là một phép kiểm tra dòng điện đơn giản để xác định xem các mạch điện được đo có tồn tại một đường dẫn điện liên tục, hay chúng có bị gián đoạn giữa hai điểm đo hay không. Trên thực tế, nếu mạch điện bị đứt hay dây điện bị hở sẽ làm cho dòng điện không thể lưu thông, dẫn đến thiết bị điện không hoạt động ổn định. Điều này, còn gây ra một số vấn nghiêm trọng khác như rò rỉ điện, chập cháy,… và đo thông mạch là cách để thông báo cho con người biết mạch điện đang gặp vấn đề.

Đồng hồ vạn năng (đồng hồ điện tử đo lường điện) đã quá nổi tiếng với khả năng đo lường điện chính xác, đa năng từ điện áp, dòng điện, điện trở, tần số và đặc biệt là đo thông mạch. Với chế độ đo thông mạch, đồng hồ vạn năng được trang bị tính năng phát ra âm thanh thông báo và hiển thị giá trị điện trở trên mà mình để chúng ta xác định được mạch điện có thông mạch hay không. Đặc điểm này rất hữu ích trong mọi ứng dụng kiểm tra thông mạch khác nhau, mang đến sự tiện lợi tối đa cho các ứng dụng từ đơn giản đến phức tạp.

Sau đây, chúng ta sẽ cùng tìm hiểu những tình huống cụ thể mà phép đo thông mạch sẽ đóng vai trò quan trọng trong việc kiểm tra và xử lý các sự cố hệ thống điện.

Khi Nào Cần Đo Thông Mạch?

Việc kiểm tra thông mạch là điều cần thiết, đặc biệt là trong các trường hợp dưới đây:

• Khi thiết bị điện không thể hoạt động, kiểm tra thông mạch giúp loại bỏ nguy cơ về dẫn điện.
• Kiểm tra định kỳ dây dẫn, cáp nguồn, dây sạc, dây tín hiệu xem có bị đứt ngầm hay không.
• Kiểm tra chất lượng mối nối của dây điện, mạch in PCB.
• Kiểm tra tình trạng hoạt động của cầu chì, công tắc, rơ-le, bóng đèn, phích cắm, ổ cắm.
• Phát hiện ngắn mạch giữa hai điểm trong hệ thống điện tử.
• …

Tóm lại, đo thông mạch là bước đầu tiên không chỉ giúp bạn chẩn đoán được nguyên nhân của các vấn để, sự cố hư hỏng, mà còn giúp đảm bảo an toàn cho các bước tiếp theo trong quy trình làm việc. Chính vì vậy, để nâng cao mức độ an toàn cũng như là hiệu quả của công việc bạn nên bổ sung thêm một bước chuẩn bị kỹ lưỡng trước khi tiến hành phép đo.

Chuẩn Bị Trước Khi Đo Thông Mạch

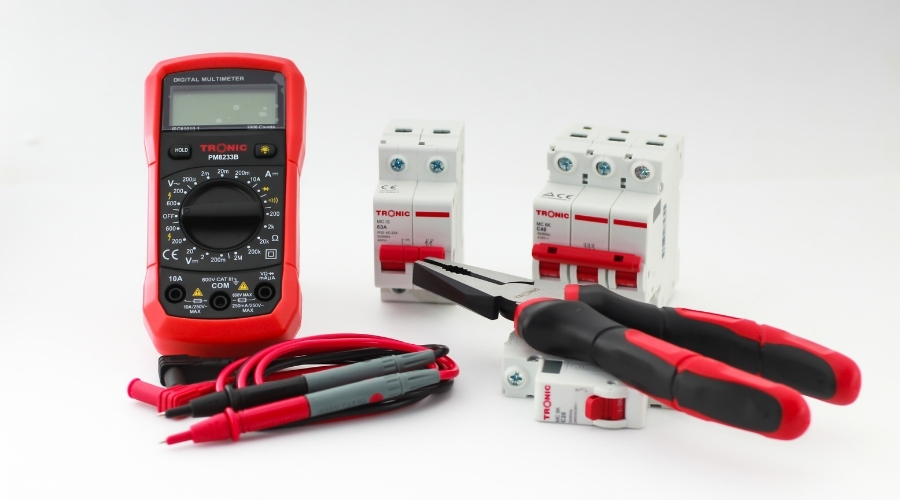

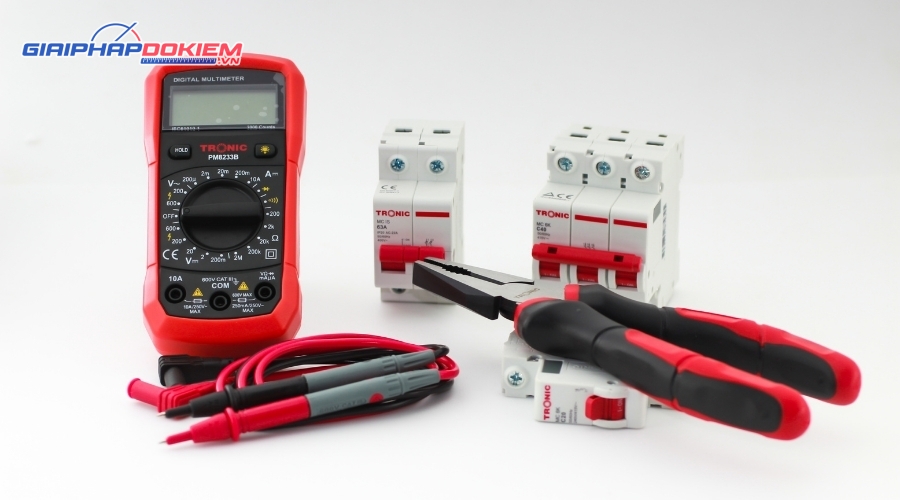

Hãy đảm bảo mọi thứ dưới đây đã sẵn sàng trước khi bắt đầu vào cách đo thông mạch bằng đồng hồ điện tử:

• AN TOÀN LÀ TRÊN HẾT, chính vì thế hãy đảm bảo bạn đã ngắt nguồn điện trước khi trực tiếp thực hiện bất cứ công việc tháo dỡ hay kiểm tra nào trên các thiết bị điện.
• Chọn loại đồng hồ vạn năng điện tử có chức năng đo thông mạch chính xác, đảm bảo chất lượng, nên ưu tiên các thiết bị đến từ các thương hiệu uy tín như Hioki, Kyoritsu, Fluke, Sanwa,…
• Kiểm tra tổng thể que đo từ đầu tiếp xúc đến dây điện, đảm bảo chúng còn dẫn điện tốt, không bị đứt gãy và vệ sinh đầu tiếp xúc sạch sẽ.
• Chuẩn bị khu vực làm việc an toàn, khô ráo, gọn gàng, sạch sẽ.

Việc chuẩn bị mọi thứ sẵn sàng sẽ giúp đảm bảo an toàn cho người thực hiện, đồng thời giúp cho quá trình đo thông mạch được diễn ra suôn sẻ, nhanh chóng và tránh làm gián đoạn do thiếu dụng cụ, hay máy đo bị hư hỏng. Tiếp theo, hãy cùng Giải Pháp Đo Kiểm tìm hiểu chi tiết cách đo thông mạch bằng đồng hồ vạn năng chính xác, an toàn và tiện lợi.

Hướng Dẫn Chi Tiết Cách Đo Thông Mạch Bằng Đồng Hồ Điện Tử

Cách đo thông mạch bằng đồng hồ vạn năng sẽ bao gồm các bước sau đây:

• Bước 1: Chuyển đồng hồ vạn năng về chế độ đo thông mạch

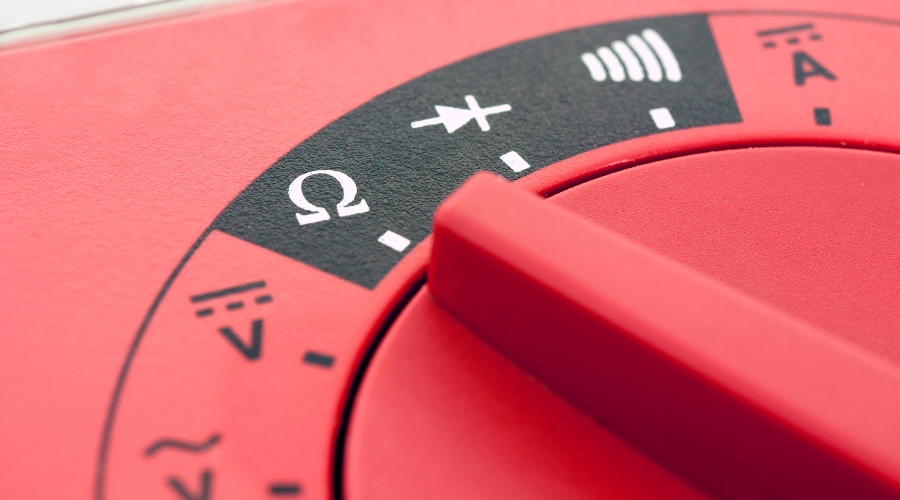

  • Tùy vào từng loại đồng hồ vạn năng mà chức năng đo thông mạch sẽ được thiết kế khác nhau. Các đồng hồ điện tử thường có chức năng đo thông mạch riêng hoặc được tích hợp chung với thang đo điện trở và diot. Để chọn chế độ đo thông mạch, bạn chỉ cần xoay núm vặn về thang đo thông mạch và thấy trên màn hình có xuất hiện kí hiệu OL.
  • Để đảm bảo chọn đụng chức năng đo thông mạch trên đồng hồ điện tử đo điện tương ứng, bạn nên đọc kỹ hướng dẫn sử dụng của nhà sản xuất.
• Bước 2: Kết nối que đo
  • Cắm lần lượt que đo màu đen vào cổng COM và que đo màu đỏ vào vào cổng VΩ hoặc ký hiệu tương ứng trên đồng hồ.
• Bước 3: Kiểm tra đồng hồ trước khi đo
  • Chạm 2 đầu que đo vào nhau, nếu đồng hồ phát ra tiếp “bíp” liên tục đồng thời giá trị trên màn hình là gần về 0 là đồng hồ có thể hoạt động bình thường. Trong trường hợp ngược lại, bạn nên thay thế đồng hồ khác ổn định hơn để đảm bảo kết quả đo chính xác nhất.
• Bước 4: Tiến hành đo thông mạch
  • Đặt hai đầu que đo vào hai điểm khác nhau trên mạch điện, dây dẫn hoặc linh kiện cần đo. Sau đó, lắng nghe âm thanh và quan sát kết quả trên màn hình để kiểm tra kết quả.
  • Nếu mạch điện thông suốt, đồng hồ sẽ phát ra tiếng “bíp” và có giá trị điện trở rất thấp < 50Ω.

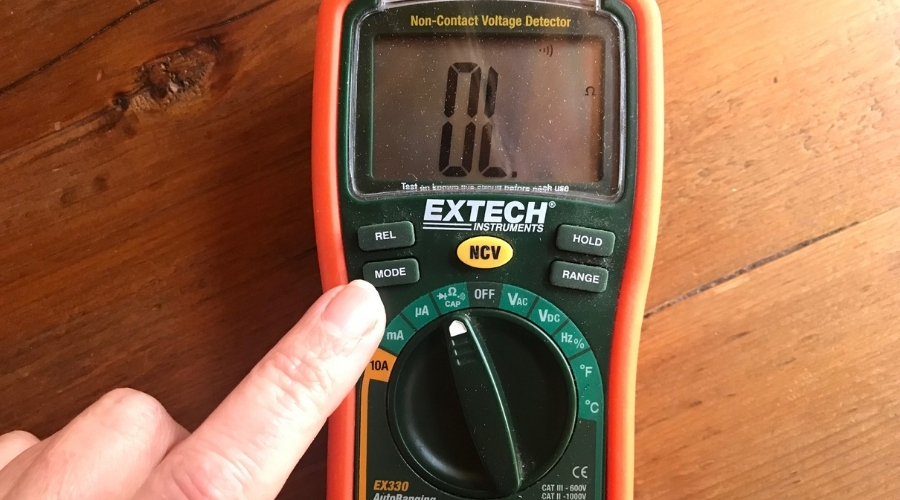

  • Nếu mạch không thông suốt, thì sẽ không có tiếng “bíp” và đồng hồ hiển thị “OL” hoặc giá trị điện trở lớn.
• Bước 5: Kết thúc quá trình đo
  • Rút lần lượt 2 que đo khỏi các cổng của đồng hồ vạn năng.
  • Tắt đồng hồ vạn năng để tiết kiệm pin cho lần sử dụng tiếp theo và bảo quản ở nơi khô ráo, an toàn.

Bước tiếp theo và cũng là bước không kém phần quan trọng đó chính là hiểu đúng ý nghĩa của kết quả đo thông mạch bằng đồng hồ điện tử trong các trường hợp cụ thể.

Cách Nhận Biết Kết Quả Đo Thông Mạch

Dưới đây là các trường hợp kết quả đo thông mạch có thể xảy ra và ý nghĩa của chúng:

• Trường hợp 1: Đồng hồ phát ra tiếng “bíp” liên tục và hiển thị giá trị điện trở gần bằng 0. Điều này chứng tỏ mạch điện hoạt động bình thường, các linh kiện còn tốt.

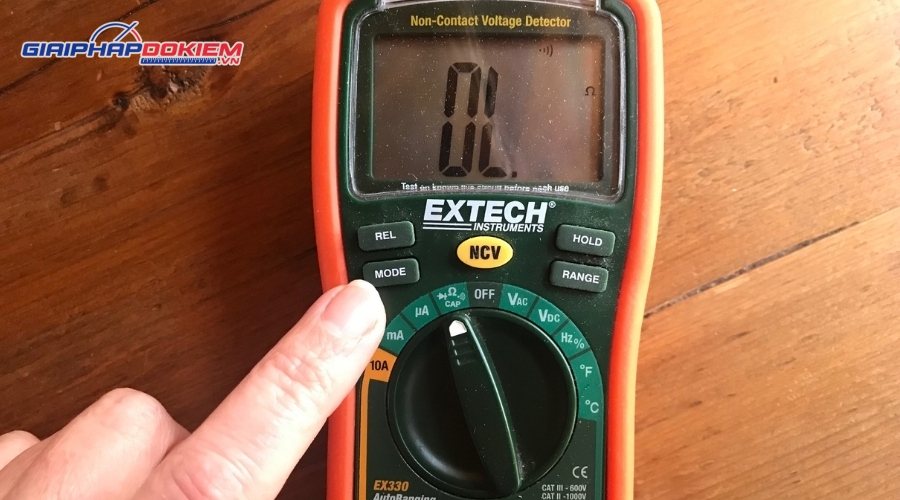

• Trường hợp 2: Đồng hồ không phát ra tiếng “bíp”, hiển thị “OL” hoặc giá trị điện trở rất lớn. Trường hợp này cảnh báo mạch điện đang có vấn đề, có thể là bị đứt, hở hoặc bị cháy.
• Trường hợp 3: Giá trị điện trở dao động trong khoảng 0 – 50Ω. Mạch điện vẫn còn đảm bảo, tuy nhiên dây dẫn có thể bị oxy hóa hoặc suy giảm khả năng tiếp xúc.
• Trường hợp 4: Đối với linh kiện đặc biệt (như diode, cầu chì). Cần kiểm tra kỹ lượng và so sánh giá trị đo hai chiều để xác định chính xác tình trạng thông mạch.

Cách Đo Thông Mạch Bằng Đồng Hồ Kim

Ngoài cách đo thông mạch bằng đồng hồ điện tử còn có một loại đồng hồ vạn năng khác cũng hay thường được sử dụng để đo thông mạch đó chính là đồng hồ kim. Đồng hồ kim là thiết bị đo lường điện đa năng hoạt động dựa trên nguyên lý cơ điện, được thiết kế chuyên dụng để thực hiện các phép đo như điện áp, dòng điện, điện trở và đặc biệt là đo thông mạch. Chính vì vậy, bạn cũng nên nắm qua cách đo thông mạch bằng đồng hồ kim để áp dụng trong trường hợp cần thiết.

• Bước 1: Xoay núm vặn của đồng hồ kim về thang Ω (Ohm) – thang đo điện trở.
• Bước 2: Kiểm tra đồng hồ trước khi đi (Như trên).
• Bước 3: Tiến hành đo thông mạch
  • Đặt hai que đo vào hai đầu dây hoặc hai điểm cần kiểm tra thông mạch. Quan sát sự dịch chuyển của kim trên mặt đồng hồ:
  • Nếu kim nhảy về 0Ω (bên phải): Mạch điện thông suốt.
  • Nếu kim không nhúc nhích hoặc di chuyển đến một giá trị <50Ω: Mạch điện không thông suốt.
• Bước 4: Thu dọn và bảo quản đồng hồ.

Tham khảo: Hướng dẫn cách đo thông mạch bằng ampe kìm hiệu quả nhất

Ứng Dụng Thực Tế Của Việc Đo Thông Mạch

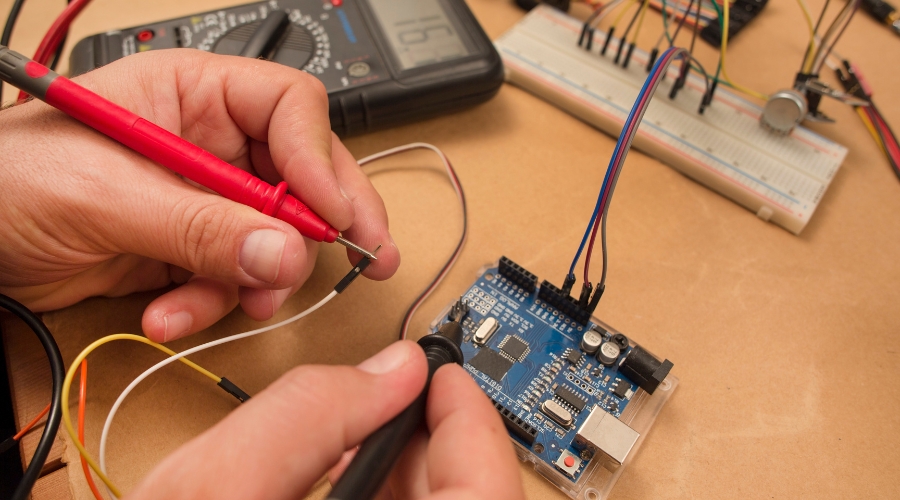

Thông quá quá trình đo thông mạch sẽ giúp cho chúng ta nhận định đúng tình trạng và hiệu suất sử dụng điện của các thiết bị điện khác nhau. Bên cạnh đó, còn giúp kiểm tra chất lượng dây dẫn, cáp nguồn, cáp tín hiệu sau một thời gian sử dụng, tiết kiệm thời gian và chi phí kiểm tra, sửa chữa khi xảy ra sự cố.

Đồng thời, phép đo này còn được sử dụng phổ biến trong các lĩnh vực liên quan đến mạch in PCB để kiểm tra chất lượng mối hàn, mối nối, từ đó giúp đảm bảo chất lượng và hiệu suất của các thiết bị điện trước khi ra mắt thị trường. Không chỉ dừng lại ở những ứng dụng cơ bản, phép đo thông mạch còn được sử dụng thường xuyên trong các ngành công nghiệp quan trọng như ô tô, xe máy, thiết bị gia dụng,… để đảm bảo an toàn điện và phòng tránh nguy cơ cháy nổ, chập điện do mạch điện bị rò rỉ nghiêm trọng trong thời gian dài.

Những Lưu Ý Quan Trọng Khi Đo Thông Mạch

Mặc dù cách đo thông mạch bằng đồng hồ điện tử và đồng hồ kim đều khá đơn giản và chỉ mất vài phút là bạn đã có được kết quả chính xác. Tuy nhiên, trong quá trình thực hiện sẽ vô tình có một số nguyên nhân chủ quan và khách quan dẫn đến kết quả sai lệch, hư hỏng thiết bị hoặc thậm chí gây nguy hiểm cho người thực hiện. Chính vì vậy, hãy luôn ghi nhớ những lưu ý quan trọng dưới đây:

• Luôn luôn ngắt nguồn điện trước khi đo: Để tránh nguy cơ giật điện và hư hỏng thiết bị đo.
• Tuyệt đối không kiểm tra thông mạch khi thiết bị đang hoạt động: Vì dòng điện trong các thiết bị điện lớn hơn dòng điện của đồng hồ điện tử rất nhiều, chính vì thế sẽ làm hư hỏng đồng hồ vạn năng.
• Bảo quản đồng hồ đúng cách, an toàn: Để đồng hồ ở những nơi khô ráo, thoáng mát, tránh ẩm ướt sẽ ảnh hưởng đến tuổi thọ và hiệu suất hoạt động của máy.
• Kiểm tra và hiệu chuẩn đồng hồ vạn năng định kỳ: Tuân thủ quy định hiệu chuẩn và bảo dưỡng đồng hồ điện tử đo điện đa năng của nhà sản xuất khuyến nghị để duy trì chất lượng sản phẩm trong thời gian dài và dưới mọi điều kiện khác nhau.
• Chọn đúng thang đo: Chọn đúng thang đo thông mạch hoặc điện trở để đo thông mạch, nếu chọn sai sẽ dẫn đến kết quả sai và hư hỏng máy đo do chênh lệch dòng điện lớn.

Tóm lại, để đảm bảo độ tin cậy của kết quả đo thông mạch bằng đồng hồ điện tử, việc chọn được thiết bị phù hợp là điều tiên quyết. Chính vì thế, dưới đây Giải Pháp Đo Kiểm sẽ gợi ý cho bạn chi tiết về các mẫu đồng hồ điện tử chất lượng cao, đặc biệt phù hợp cho việc đo thông mạch chính xác nhất và tối đa hóa các phép đo điện khác nhau.

Gợi Ý Mẫu Đồng Hồ Điện Tử Đo Thông Mạch Chính Xác Nhất

Hiện nay trên thị trường đồng hồ đo điện điện tử có rất nhiều mẫu mã, sản phẩm có chức năng đo thông mạch chuẩn xác với sai số gần bằng 0. Trong đó, các thiết bị đa năng của thương hiệu Hioki nổi bật với độ chính xác cao, hiệu suất bền bỉ và được trang bị các công nghệ tiên tiến để đảm bảo an toàn, tiện lợi và uy tín của các kết quả đo chính xác trong mọi điều kiện khác nhau.

Dưới đây là ba mẫu đồng hồ điện tử Hioki – Nhật Bản nổi bật nhất và được nhiều kỹ thuật viên và thợ điện trên Toàn Thế Giới tin dùng để kiểm tra thông mạch:

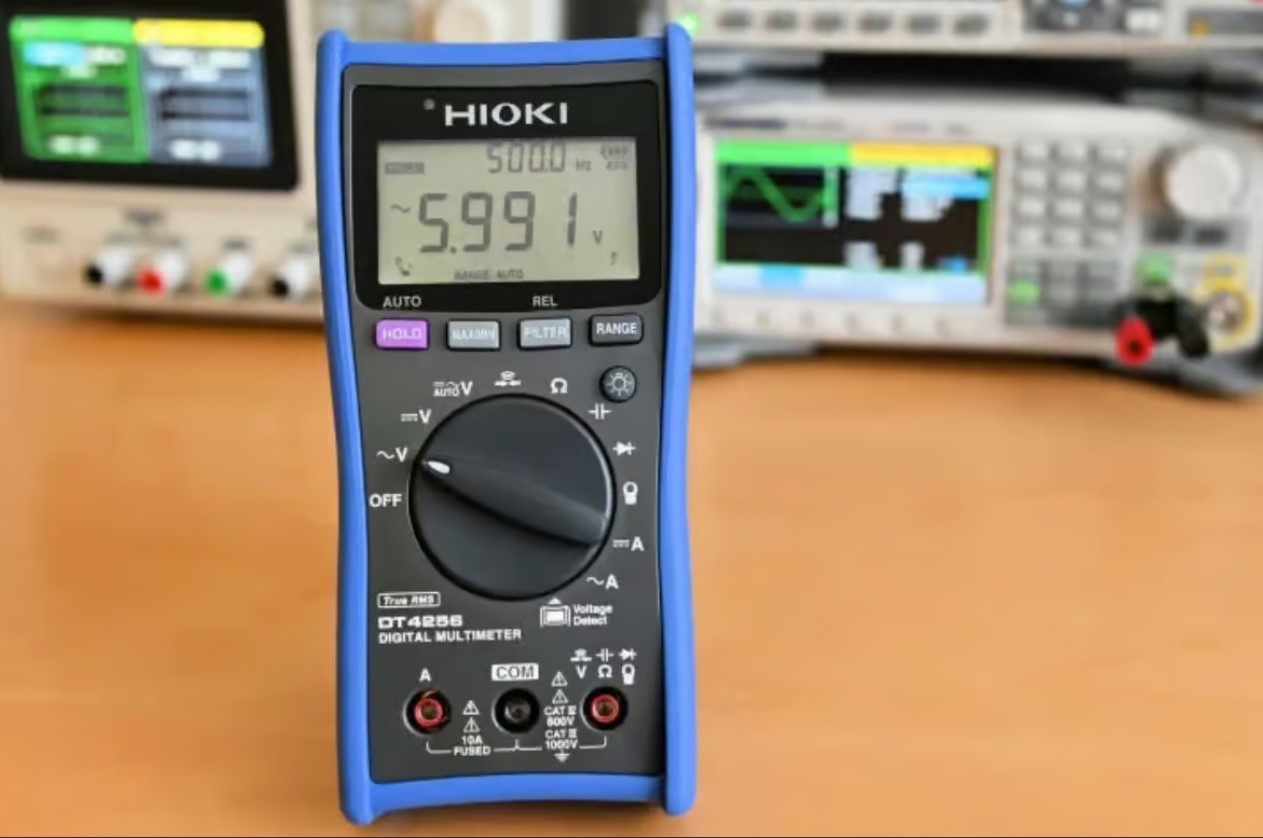

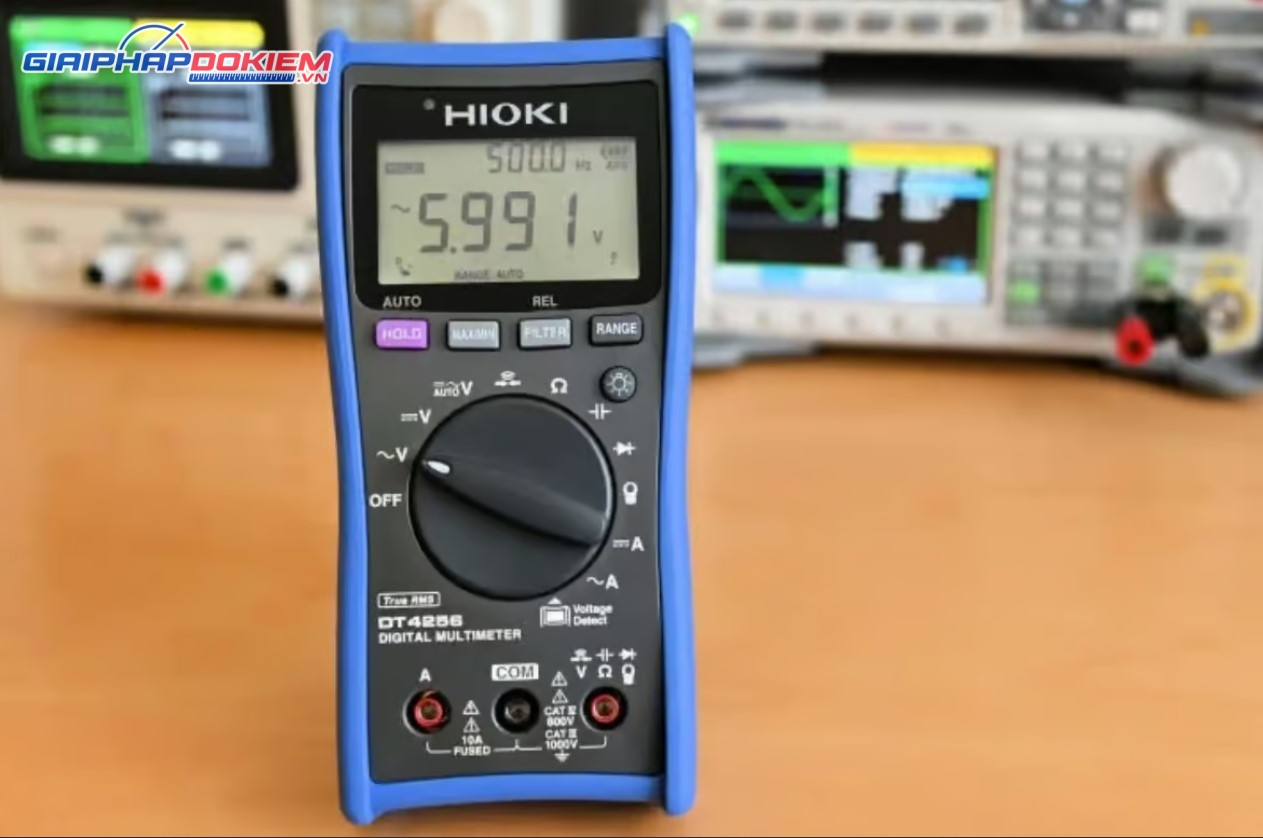

Đồng hồ điện tử Hioki DT4256

Hioki DT4256 nổi bật với khả năng đo điện chính xác, bao gồm cả chức năng đo thông mạch. Đồng hồ được trang bị còi báo và đèn LED giúp người dùng dễ dàng nhận biết được kết quả nhanh chóng, đảm bảo độ chính xác cao. DT4256 sở hữu phạm vi đo thông mạch ấn tượng với ON: ≤ 25 Ω và OFF: ≥ 245 Ω, đảm bảo phát hiện được chính xác các điểm đứt mạch nhỏ nhất. Hioki DT4256 là một trong những sản phẩm được trang bị công nghệ đo True RMS và nhiều phép đo khác, đáp ứng nhu cầu kiểm tra điện – điện tử toàn diện.

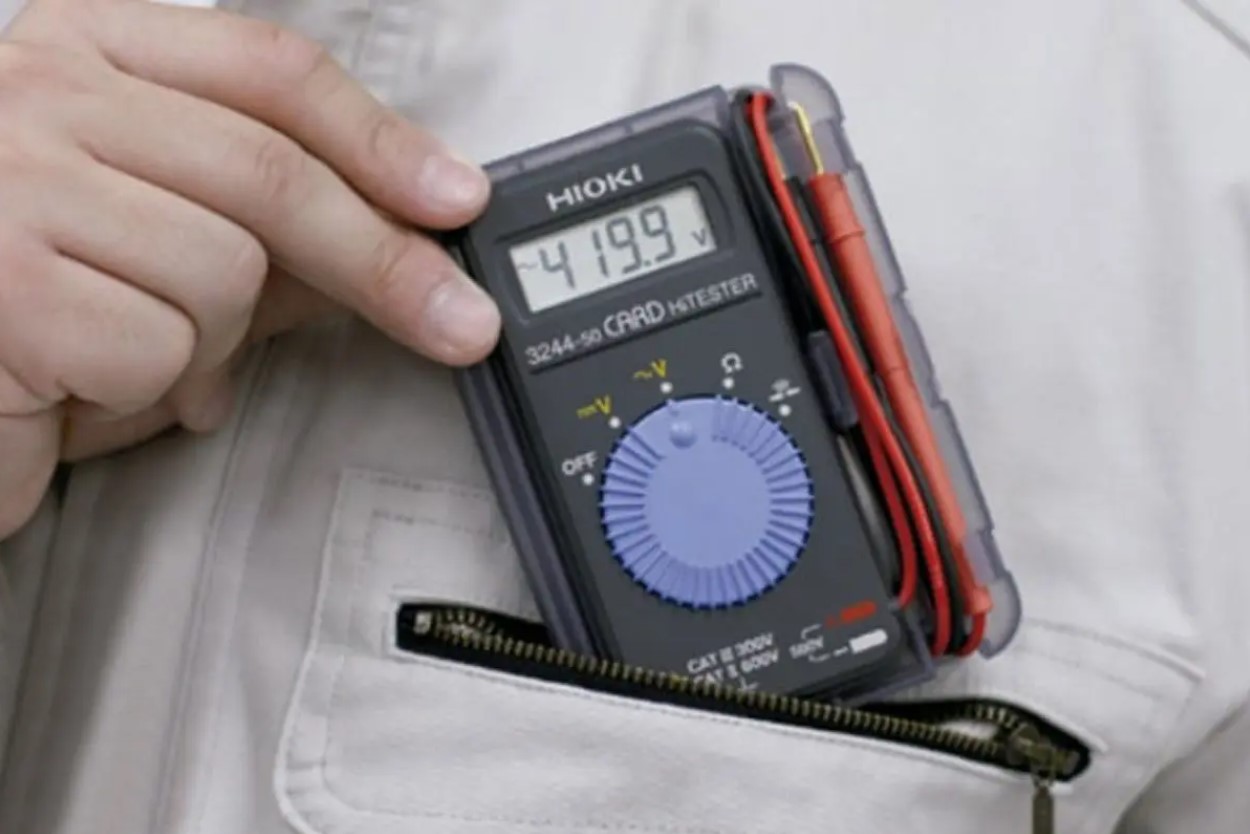

Đồng hồ điện tử Hioki 3244-60

Thương hiệu Hioki nổi tiếng với danh mục sản phẩm thiết bị đo điện đa năng đa dạng, đáp ứng yêu cầu trong nhiều trường hợp khác nhau, cả về chức năng, công nghệ và thiết kế tiện lợi. Và đồng hồ đo điện điện tử Hioki 3244-60 là minh chứng tiêu biểu. Sản phẩm này không chỉ có chức năng đo thông mạch chính xác, hiệu quả với âm thanh cảnh báo chính xác, giúp phát hiện nhanh các điểm đứt mạch. Model này còn nổi bật với thiết kế siêu mỏng, dễ thao tác trong không gian hẹp, phù hợp cho cả thợ sửa chữa chuyên nghiệp lẫn người dùng phổ thông.

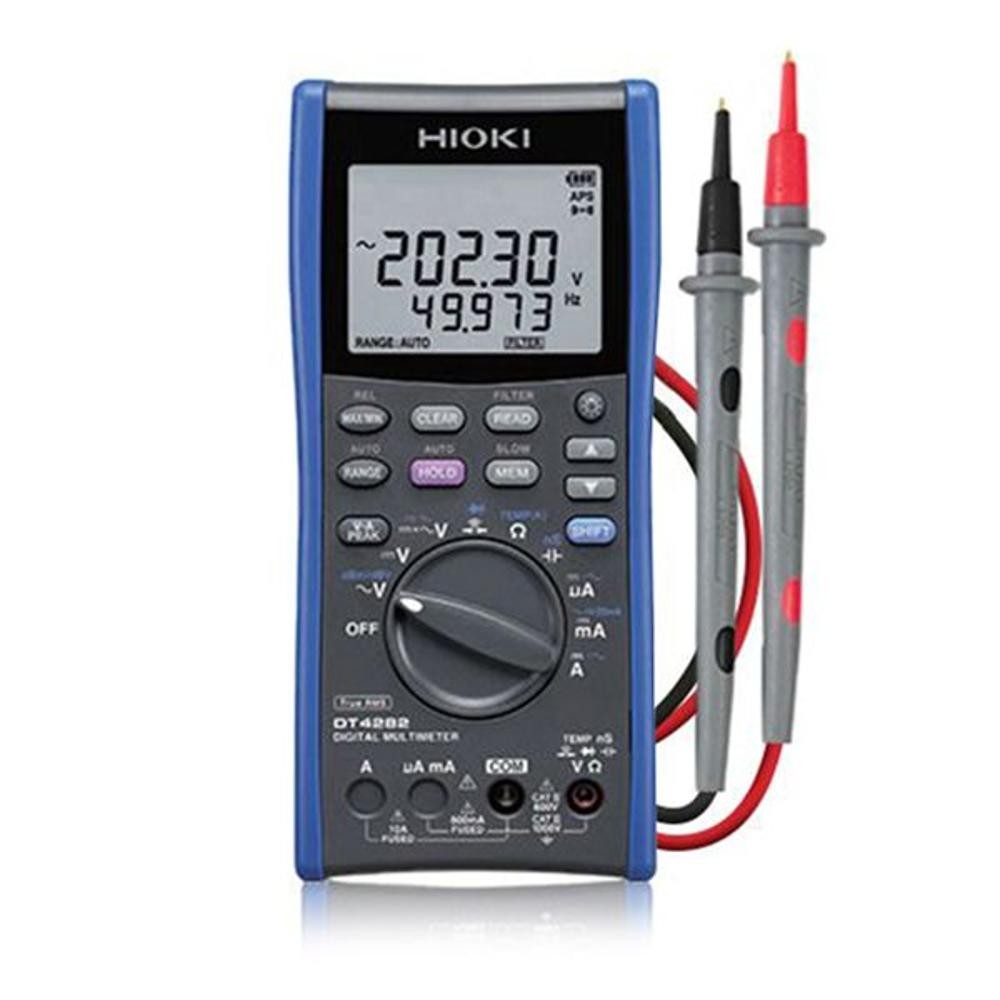

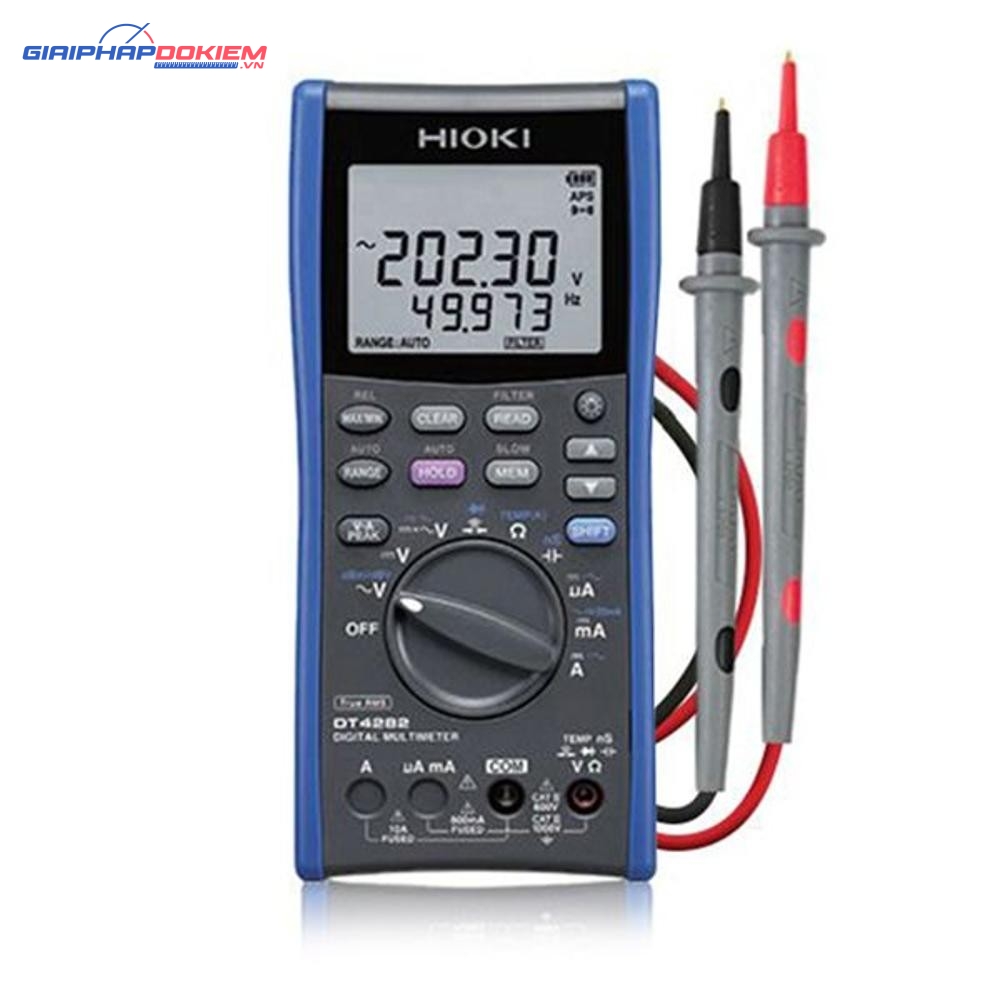

Đồng hồ điện tử Hioki DT4282

So với hai mẫu đồng hồ điện tử trên, Hioki DT4282 là một mẫu đồng hồ đo điện cao cấp, tập trung vào các phân khúc cao như phòng thí nghiệm, trung tâm bảo trì, kỹ sư điện tử chuyên nghiệp. Sản phẩm này được tích hợp nhiều tính năng đo điện và công nghệ hiện đại, có độ nhạy cao và chính xác vượt trội, đáp ứng mọi yêu cầu công việc với chuẩn an toàn cao.

Nhìn chung các sản phẩm này đều có độ chính xác cao và tốc độ phản hồi nhanh khi đo thông mạch. Không những thế, chúng còn được trang bị còi cảnh báo và đèn LED để hỗ trợ quá trình đọc kết quả chính xác, tiện lợi. Cuối cùng, các sản phẩm này đều có thiết kế chắc chắn, dễ sử dụng, phù hợp cả cho người mới bắt đầu giúp bạn yên tâm trong quá trình sử dụng.

Qua bài viết này Giải Pháp Đo Kiểm hy vọng bạn đã nắm vững cách đo thông mạch bằng đồng hồ điện tử và đồng hồ kim, để biết cách linh hoạt trong từng trường hợp cụ thể. Hãy áp dụng ngay những kiến thức bổ ích này vào công việc của bạn để nâng cao chất lượng và hiệu quả công việc, tiết kiệm thời gian và công sức. Ngoài ra, nếu bạn có bất cứ thắc mắc hay muốn sở hữu các thiết bị đo lường điện đa năng chất lượng, chính hãng 100% với mức giá cạnh tranh nhất trên thị trường. Đừng ngần ngại liên hệ ngay với chúng tôi!
