Cách Đo Tụ Điện Bằng Đồng Hồ Vạn Năng Chỉ Trong 5 Phút

Tụ điện là một linh kiện điện tử được ứng dụng phổ biến trong các mạch điện của các thiết bị điện. Chính vì thế, việc đo tụ điện là một kỹ năng quan trọng của các kỹ sư điện, một trong số đó phải kể đến cách đo tụ điện bằng đồng hồ vạn năng. Trong bài viết này, hãy cùng Giải Pháp Đo Kiểm tìm hiểu cách đo tụ điện bằng các thiết bị đo điện đa năng trên thị trường chỉ trong vòng 5 phút, giúp bạn tiết kiệm thời gian và đạt được kết quả đo chính xác nhất. Hãy cùng tìm hiểu ngay!

Hiện nay trên thị trường, đồng hồ vạn năng bao gồm 2 loại chính là đồng hồ vạn năng kim và đồng hồ vạn năng kỹ thuật số (hiển thị số). Mỗi loại sẽ có những ưu nhược điểm và ứng dụng riêng, chính vì thế Giải Pháp Đo Kiểm sẽ hướng dẫn cho bạn cách đo tụ điện bằng cả đồng hồ vạn năng số và kim.

Cách Đo Tụ Điện Bằng Đồng Hồ Vạn Năng Kim

Đồng hồ vạn năng kim là loại đồng hồ đo điện sử dụng kim chỉ và thang đo được thiết kế sẵn để đo các giá trị dòng điện bằng nguyên lý cảm ứng điện từ. Mặc dù chúng không phổ biến bằng đồng hồ vạn năng số, tuy nhiên đồng hồ vạn năng kim vẫn được nhiều người sử dụng nhờ vào giá thành rẻ và dễ sử dụng. Để đo tụ điện bằng đồng hồ vạn năng kim bạn cần thực hiện tuần tự theo các bước hướng dẫn dưới đây:

• Bước 1: Xả hết điện trong tụ điện để đảm bảo an toàn và độ chính xác của phép đo. Để xả hết lượng điện được tích trữ trong tụ, đầu tiên bạn cần ngắn kết nối điện, sau đó sử dụng tua vít cách điện, điện trở hoặc mạch điện có gắn bóng đèn để kết nối vào 2 cực của tụ điện. Khi làm như vậy thì toàn bộ lượng điện trong tụ sẽ được xả hết ra bên ngoài. Để chắc chắn tụ được xả hoàn toàn, bạn có thể sử dụng đồng hồ vạn năng để kiểm tra lại.
• Bước 2: Chuyển đồng hồ vạn năng sang chế độ đo điện trở Ω (Ohm) và chọn thang đo cao nhất.
• Bước 3: Kết nối hai que đo của đồng hồ với hai cực của tụ điện.
• Bước 4: Quan sát sự di chuyển của kim đồng hồ để đọc kết quả đo, lúc này sẽ có một trong ba trường hợp dưới đây xảy ra:
  • Nếu kim đồng hồ lệch về 0 rồi từ từ trở về vô cực thì tụ điện đang hoạt động tốt.
  • Nếu kim không lệch hoặc lệch về 0 và dừng lại hoàn toàn thì tụ điện đang bị đoản mạch.
  • Nếu kim không di chuyển thì khả năng cao tụ điện đang bị hở mạch.

Cách đo tụ điện bằng đồng hồ vạn năng kim nhìn chung khá đơn giản nhưng đòi hỏi bạn cần phải biết cách đọc ý nghĩa của kim đồng hồ tương ứng với thang đo thích hợp.

Cách Đo Tụ Điện Bằng Đồng Hồ Vạn Năng Kỹ Thuật Số

Cách đo tụ điện bằng đồng hồ vạn năng số được thực hiện tương tự như cách đo bằng đồng hồ kim. Phương pháp này cũng bao gồm các như trên, tuy nhiên ở bước 2 chọn chế độ đo điện trở cho đồng hồ vạn năng kỹ thuật số, bạn xoay núm điều chỉnh đến vị trí 1kΩ (tưng ứng với 1000 Ω). Lưu ý, đối với một số đồng hồ vạn năng cao cấp, không có hiển thị dải đo cho bạn lựa chọn, thì bạn chỉ cần xoay núm về vị trí đo Ω, vì những thiết bị này đã được tích hợp sẵn tính năng tự động chọn thang đo phù hợp.

Sau khi chạm hai đầu que đo vào hai cực của đồng hồ, tiếp đến bạn hãy quan sát và đọc kết quả trên màn hình LCD của đồng hồ:

• Nếu màn hình hiển thị một dãy số trong vài giây rồi chuyển sang “OL” (Open Line) thì tụ điện còn hoạt động tốt.
• Nếu màn hình không thay đổi thì có khả năng tụ điện đã bị hỏng.

So với cách đo tụ điện bằng đồng hồ kim, phương pháp này giúp bạn đọc kết quả một cách nhanh chóng, chính xác, phù hợp với cả những người mới bắt đầu hoặc chưa có nhiều kinh nghiệm.

Có thể bạn quan tâm: Nên Mua Đồng Hồ Vạn Năng Số Hay Kim? Xem Câu Trả Lời Chi Tiết

Cách Đo Tụ Điện Bằng Đồng Hồ Vạn Năng Ở Chế Độ Điện Dung

Ngoài hai cách đo tụ điện bằng đồng hồ vạn năng kể trên, một số đồng hồ hiện đại ngày nay cung cấp chế độ đo điện dung trực tiếp. Điều này giúp việc đo tụ điện trở nên đơn giản và chính xác hơn. Dưới đây là hướng dẫn chi tiết cách thực hiện:

• Bước 1: Xả tụ điện và tháo nó ra khỏi mạch điện nếu có thể.
• Bước 2: Chuyển đồng hồ vạn năng sang chế độ đo điện dung (thường được ký hiệu bằng đơn vị F hoặc biểu tượng REL).
• Bước 3: Chọn thang đo phù hợp với giá trị điện dung dự kiến của tụ. Nếu như bạn không biết chính xác giá trị điện dung dự kiến, hãy bắt đầu từ thang đo lớn nhất và giảm dần khi kết quả đo ổn định nhất.
• Bước 4: Kết nối hai đầu que đo với hai cực của tụ điện, đảm bảo đúng cực tính nếu tụ có cực.
• Bước 5: Đọc kết quả hiển thị trên màn hình:
  • Nếu đồng hồ có hiển thị kết quả và giá trị gần với thông số của nhà sản xuất đã công bố thì tụ điện còn hoạt động tốt.
  • Nếu không hiển thị kết quả và giá trị sai lệch nhiều thì có lẽ tụ điện đã bị hỏng.

Lưu ý, cách đo tụ điện bằng đồng hồ điện tử này cung cấp giá trị chính xác nhất của tụ điện cần kiểm tra, đặc biệt là đối với những tụ điện có giá trị điện dung nhỏ.

Lưu Ý Khi Đo Tụ Điện Bằng Đồng Hồ Vạn Năng

Tụ điện là một thiết bị dẫn điện và tích trữ điện, chính vì thế việc đảm bảo an toàn điện khi thực hiện đo tụ điện là điều hết sức quan trọng và cần thiết cho những ai thực hiện công việc này. Dưới đây là một số lưu ý quan trọng bạn nên ghi nhớ khi thực hiện đo tụ điện:

1. Luôn ngắt kết nối điện và xả tụ điện trước khi đo để tránh nguy cơ điện giật hoặc làm hỏng đồng hồ vạn năng.
2. Kiểm tra ngoại quan của tụ điện trước khi đo. Nếu phát hiện dấu hiệu tụ điện bị phồng, rò rỉ hoặc nứt, thì không nên thực hiện đo tụ điện mà hãy thay thế tụ mới ngay lập tức.
3. Đảm bảo chọn đúng thang đo và chế độ đo phù hợp với loại tụ điện cần kiểm tra.
4. Hãy tháo tụ điện ra khỏi mạch trước khi đo để tránh ảnh hưởng từ các linh kiện điện khác (nếu có thể).
5. Đối với những tụ điện có cực tính, hãy kết nối que đo của đồng hồ vạn năng đúng cực với hai đầu của tụ điện.
6. Nếu kết quả đo không ổn định hoặc có vẻ không chính xác, hãy thử đo đi đo lại nhiều lần hoặc sử dụng một đồng hồ vạn năng khác để kiểm chứng. Điều này sẽ giúp bạn thu được kết quả đo chính xác và đáng tin cậy nhất.

Việc tuân thủ đầy đủ những lưu ý trên đây không chỉ giúp bạn đo tụ điện an toàn và chính xác, mà còn giúp kéo dài tuổi thọ của tụ điện và thiết bị điện mà chúng phục vụ. Ngoài ra, việc sử dụng đồng hồ vạn năng để đo tụ điện chính xác, phù hợp cũng ảnh hưởng trực tiếp đến kết quả đo. Hãy tham khảo ngay các mẫu đồng hồ vạn năng thường được sử dụng để đo tụ điện phổ biến nhất.

Top Đồng Hồ Vạn Năng Đo Tụ Điện Chính Xác Nhất

Dưới đây là một số sản phẩm đồng hồ vạn năng được đánh giá cao về khả năng đo điện dung.

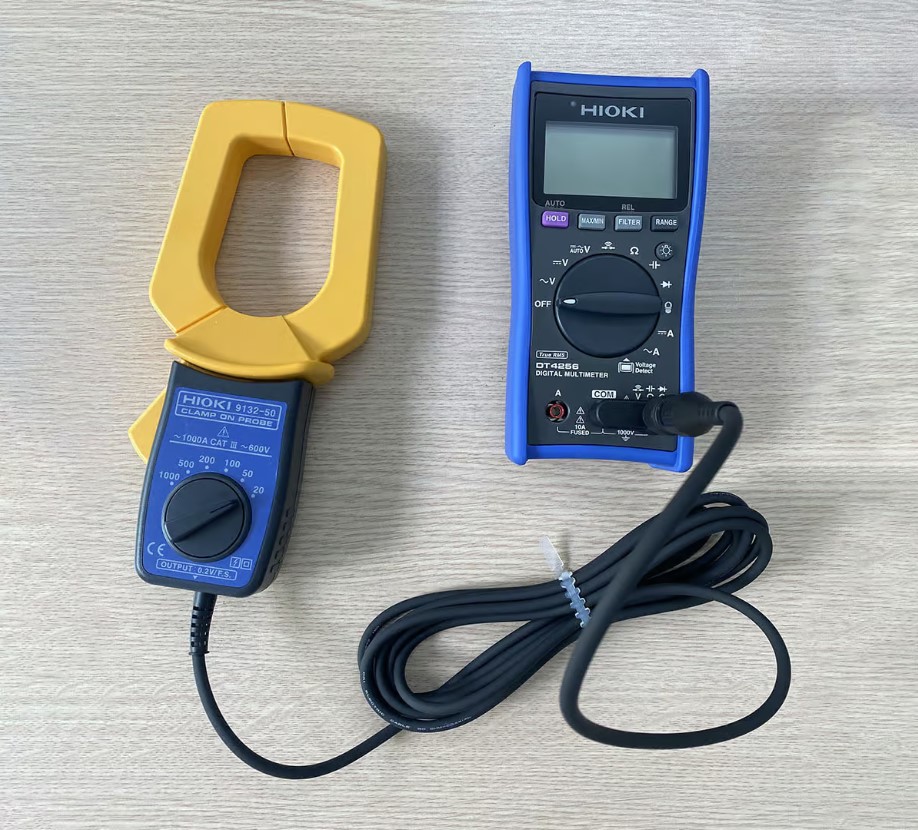

Đồng hồ vạn năng đo điện dung Hioki DT4256

Hioki DT4256 là một trong những đồng hồ đo điện kỹ thuật số đa chức năng và chính xác nhất trên thị trường. Thiết bị này có khả năng đo điện dung của tụ điện từ 1 pF đến 10 mF, thích hợp cho cả những tụ điện có giá trị nhỏ và lớn. Điểm đặc biệt của đồng hồ vạn năng Hioki DT4256 là nó được trang bị tính năng tự động chọn thang đo phù hợp, giúp cho việc đo tụ điện trở nên dễ dàng và chính xác hơn.

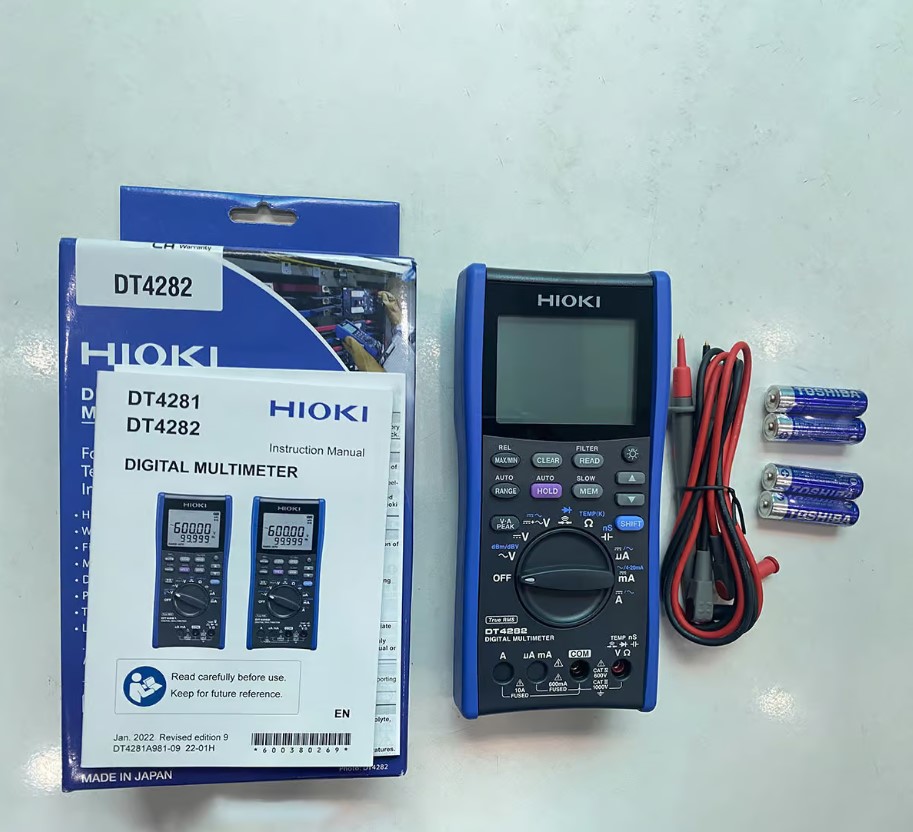

Đồng hồ vạn năng đo điện dung Hioki DT4282

Đồng hồ vạn năng Hioki DT4282 là một mẫu đồng hồ đo điện đa năng cao cấp khác đến từ thương hiệu Hioki. Giữa hàng ngàn thiết bị đo lường điện chất lượng cao trên thị trường, DT4282 nổi bật với độ chính xác cao và phạm vi đo điện rộng, bao gồm cả đo điện dung. Thiết bị này có thể đo tụ điện từ 1 nF đến 100 mF với độ chính xác lên đến ±(1.0%+5) kết quả đo đạc được. Bên cạnh đó, DT4282 có màn hình lớn và dễ đọc, cùng với khả năng lưu trữ dữ liệu, giúp việc theo dõi & phân tích kết quả đo trở nên thuận tiện hơn.

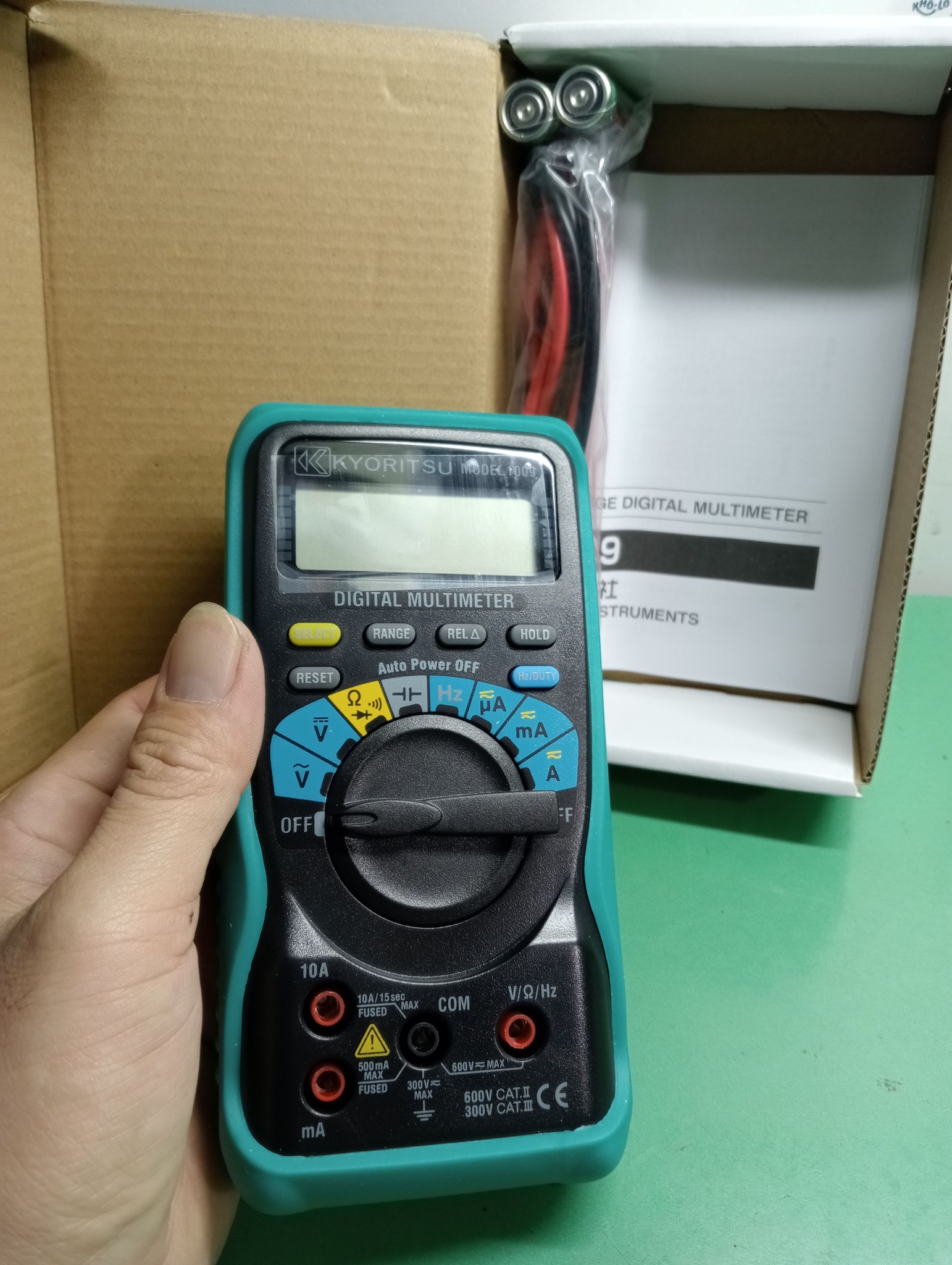

Đồng hồ vạn năng đo điện dung Kyoritsu 1009

Kyoritsu 1009 là một trong những sư lựa chọn hoàn hảo nhất trên thị trường cho những ai đang cần một chiếc đồng hồ vạn năng đa năng với khả năng đo điện dung chính xác. Thiết bị này có thể đo được điện dung lớn từ 40 nF đến 100 µF với độ chính xác ±(3.0%+20). Đồng thời sản phẩm này còn có thiết kế nhỏ gọn và độ bền bỉ đáng kinh ngạc, phù hợp với cả những ứng dụng trong phòng thí nghiệm và ngoài hiện trường.

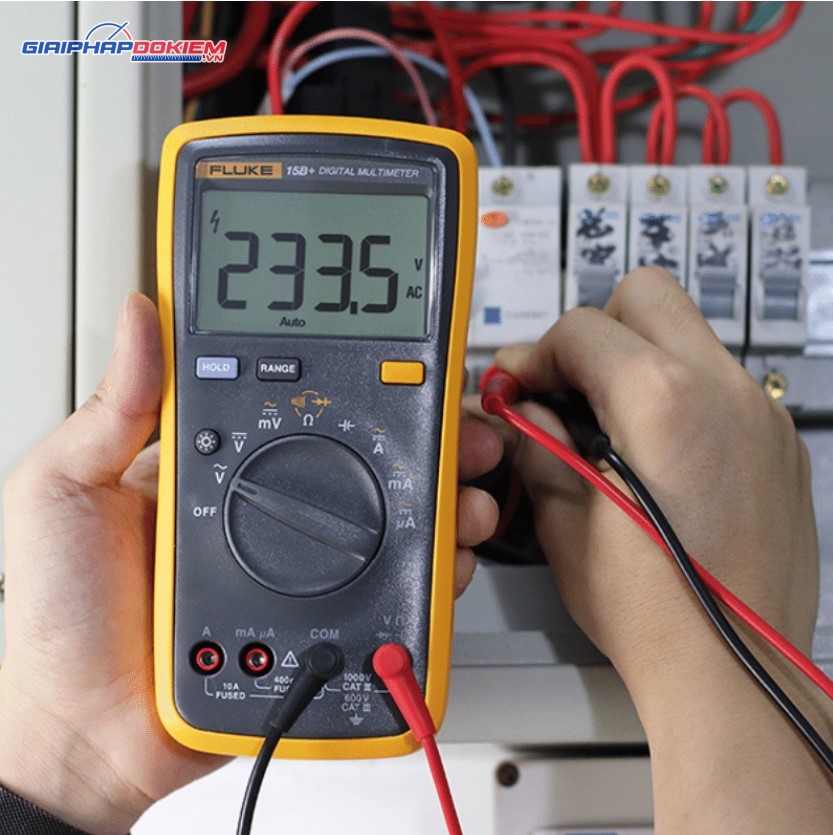

Đồng hồ vạn năng đo điện dung Fluke 15B+

Cuối cùng, đồng hồ vạn năng Fluke 15B+ sẽ mang đến sự tin cậy với khả năng đo điện dung chính xác cao. Chúng có thể đo tự điện từ 1 nF đến 10 mF, phù hợp cho hầu hết các ứng dụng hiện nay. Với thiết kế chắc chắn và giao diện người dùng trực quan, Fluke 15B+ là một công cụ tuyệt vời cho cả chuyên gia và người mới bắt đầu.

Những mẫu đồng hồ vạn năng trên đây không chỉ cung cấp chức năng đo điện dung (tụ điện) một cách chính xác và đáng tin cậy. Những sản phẩm này còn đảm bảo có đầy đủ các tính năng điện từ cơ bản đến nâng cao như đo điện áp, dòng điện và điện trở, một số model còn được trang bị thêm nhiều chức năng đo điện khác như công suất, tần số, nhiệt độ, kiểm tra thông mạch,… Quyết định lựa chọn đồng hồ vạn năng đo tụ điện nào phù hợp còn phụ thuộc vào tính chất và yêu cầu công việc của bạn.

Địa Chỉ Cung Cấp Đồng Hồ Vạn Năng Chính Hãng, Uy Tín

Bạn đang tìm kiếm địa chỉ chuyên cung cấp đồng hồ vạn năng chính hãng và đáng tin cậy. Giải Pháp Đo Kiểm là một trong những địa chỉ mua sắm thiết bị đo lường điện trực tuyến uy tín, bao gồm các sản phẩm đồng hồ vạn năng chất lượng cao đến từ các thương hiệu hàng đầu trên toàn Thế Giới. Khi lựa chọn Giải Pháp Đo Kiểm, quý khách hàng không chỉ được đảm bảo sản phẩm chính hãng mà còn được sở hữu chúng với mức giá cạnh tranh và chế độ bảo hành dài hạn.

Chúng tôi có đội ngũ chuyên gia giàu kinh nghiệm, sẵn sàng tư vấn tận tình để bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu sử dụng. Ngoài ra, Giải Pháp Đo Kiểm còn đi đầu trong dịch vụ sửa chữa và hiệu chuẩn thiết bị đo lượng toàn diện, chính vì thế bạn có thể yên tâm sử dụng sản phẩm về lâu dài khi mua chúng tại cửa hàng của chúng tôi. Giải Pháp Đo Kiểm cung cấp dịch vụ giao hàng tận nơi nhanh chóng trên Toàn Quốc, giúp mọi người dân Việt Nam đều sở hữu những sản phẩm chất lượng hàng đầu.

Tìm hiểu thêm: Hướng dẫn cách đo tụ điện bằng ampe kìm chỉ với 5 bước tinh gọn

Trên đây là toàn bộ hướng dẫn cách đo tụ điện bằng đồng hồ vạn năng chi tiết và đầy đủ nhất. Bạn cũng không nên quên những lưu ý quan trọng mà Giải Pháp Đo Kiểm đã chia sẻ dựa trên việc đúc kết kinh nghiệm trong gần 10 năm trong lĩnh vực này để đảm bảo an toàn và hiệu quả công việc. Nếu bạn đang mong muốn sở hữu một thiết bị đồng hồ vạn năng chất lượng, hãy liên hệ ngay với chúng tôi để được tham khảo hơn 200+ mẫu mã phong phú của chúng tôi.
