Điện Trở Là Gì? Tìm Hiểu Toàn Diện Về Điện Trở Và Thiết Bị Đo Điện Trở

Trong lĩnh vực điện-điện tử, điện trở là một trong những linh kiện không thể thiếu trong bất kỳ mạch điện nào. Dù là sinh viên ngành kỹ thuật, kỹ sư điện hay bất kỳ ai, việc hiểu rõ điện trở là gì sẽ giúp bạn có thêm nhiều kiến thức và kỹ năng trong công việc và học tập. Bài viết dưới đây sẽ cung cấp cho bạn đầy đủ, chi tiết những thông tin toàn diện về điện trở và các thiết bị đo lường điện trở chính xác – Đây là một giải pháp tiên tiến, hiện đại giúp bạn dễ dàng kiểm tra và theo dõi điện trở một cách chính xác và linh hoạt nhất.

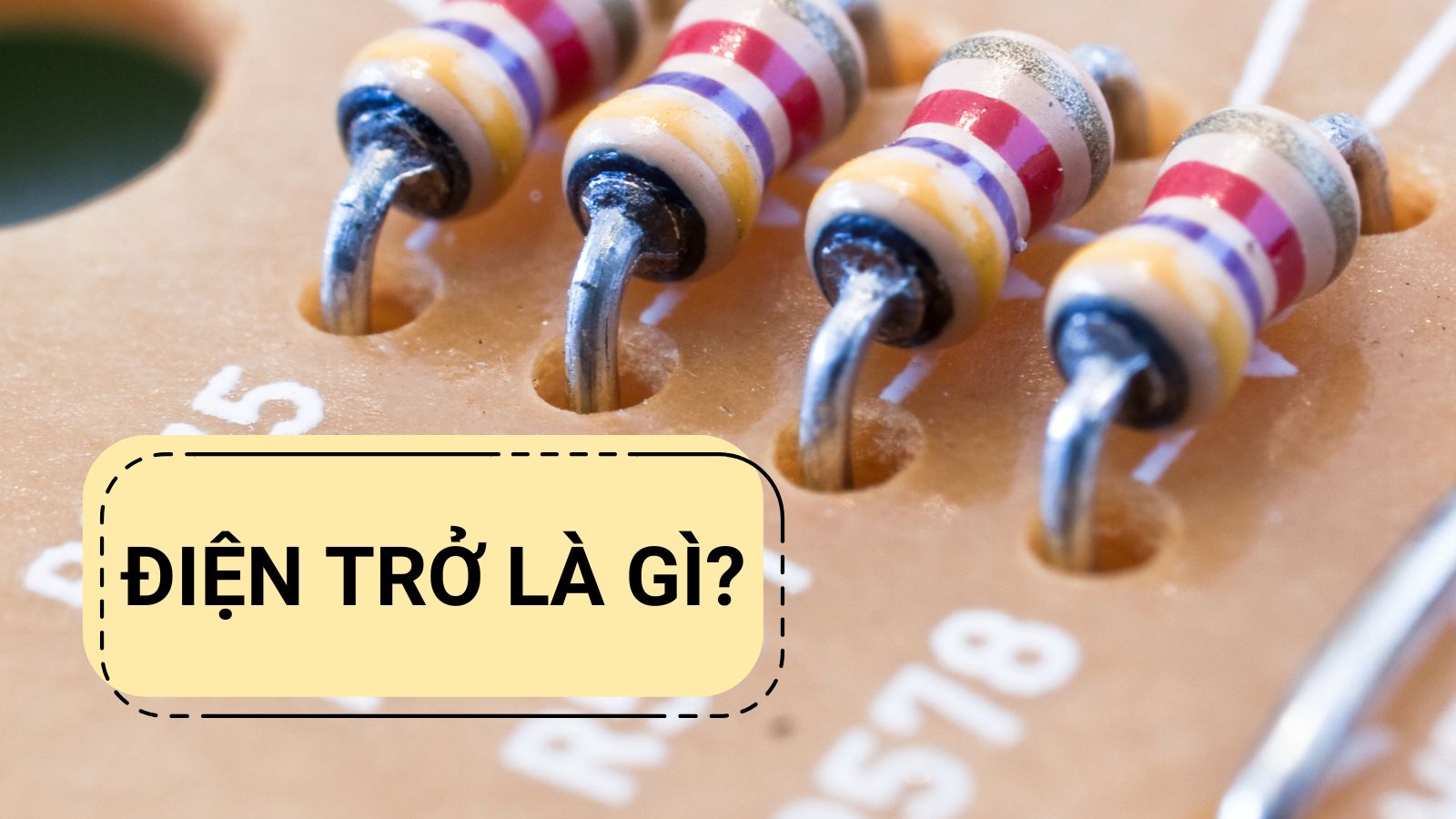

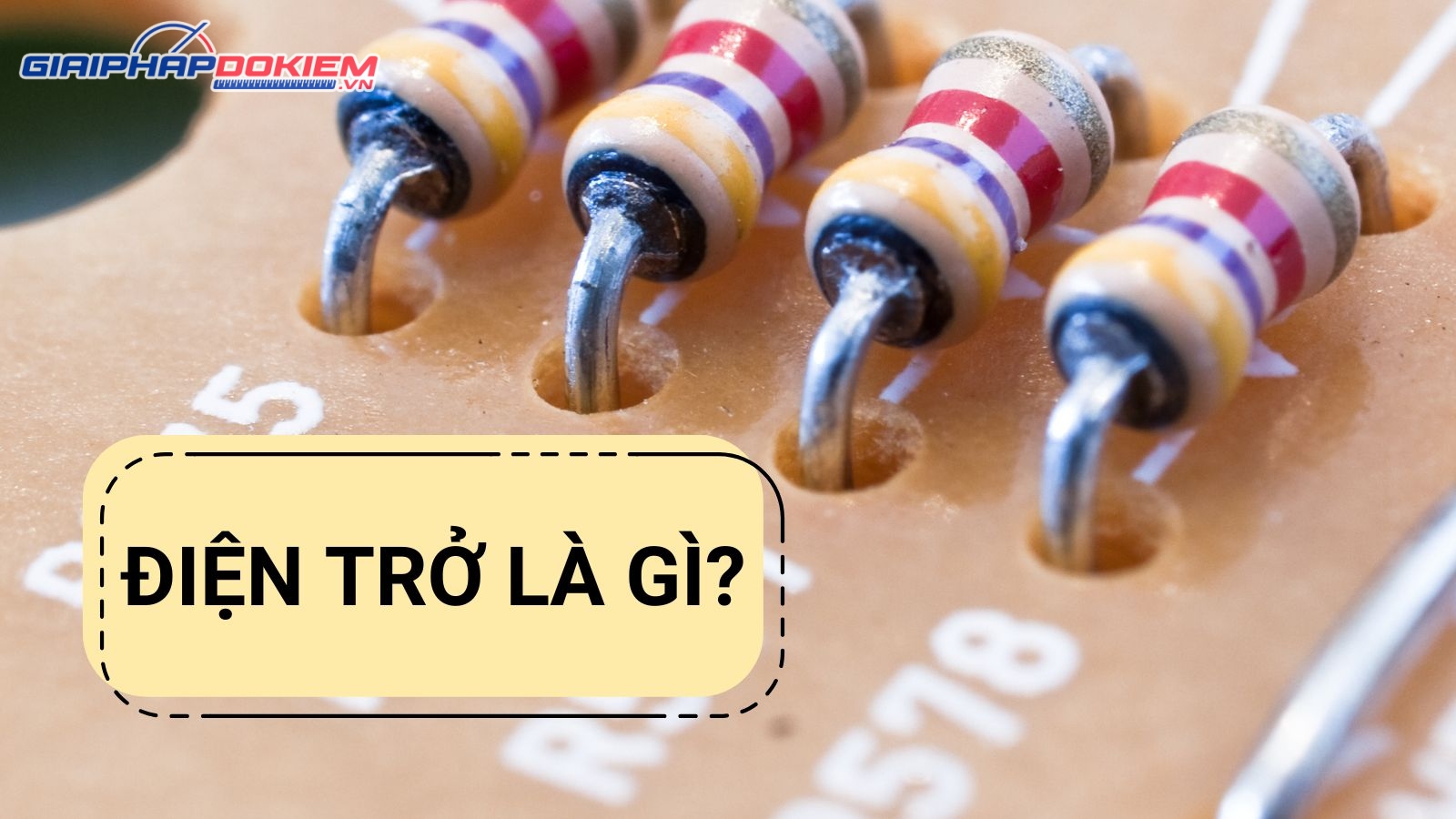

Điện Trở Là Gì?

Điện trở được định nghĩa là một đại lượng vật lý đặc trưng cho tính chất cản trở dòng điện của mạch điện hay thiết bị điện. Nói một cách đơn giản, điện trở là một linh kiện điện có chức năng cản trở hoặc hạn chế dòng điện chạy qua nó. Chính vì thế, trong mạch điện, điện trở được dùng để điều chỉnh dòng điện và điện áp, đảm bảo dòng điện mà các thiết bị hay hệ thống điện sử dụng không vượt quá mức cho phép. Điều này cũng gián tiếp hạn chế tình trạng quá tải, quá áp, gây hư hỏng, chập điện, nặng hơn là cháy nổ.

Nếu như đơn vị tính của dòng điện là Ampe (A), điện áp là Volt (V), thì đơn vị tính của điện trở là Ohm (Ω). Sở dĩ có cách đặt tên này là điện trở được đặt theo tên của nhà vật lý Georg Simon Ohm, người đã phát minh ra định luật Ohm. Điện trở là một đơn vị thuộc Hệ đo lường quốc tế (SI), ngày nay có được sử dụng rộng rãi trong lĩnh vực điện tử, điện tử để đo mức độ cản trở của dòng điện trong mạch điện.

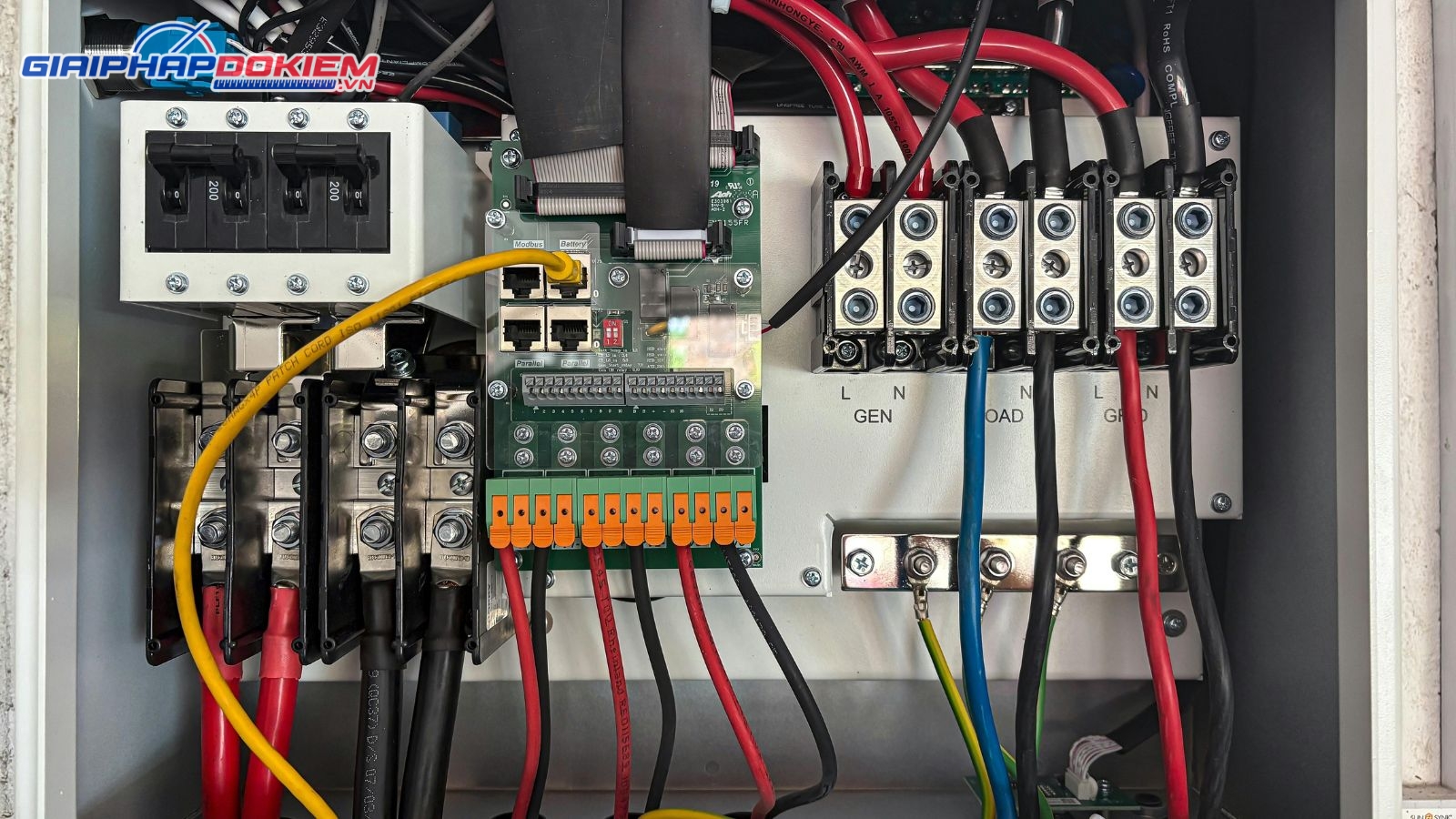

Tương tự như hai đại lượng trên, điện trở đóng vai trò vô cùng quan trọng trong việc bảo vệ các thành phần điện tử của mạch điện và thiết bị sử dụng điện. Đồng thời, nó cũng thực hiện chức năng phân chia điện áp trong mạch điện và tạo ra mạch phân áp. Không chỉ vậy, điện trở nhiệt còn thực hiện chức năng biến đổi năng lượng điện thành nhiệt năng trong các thiết bị như lò sưởi, bếp điện, và nhiều thiết bị khác.

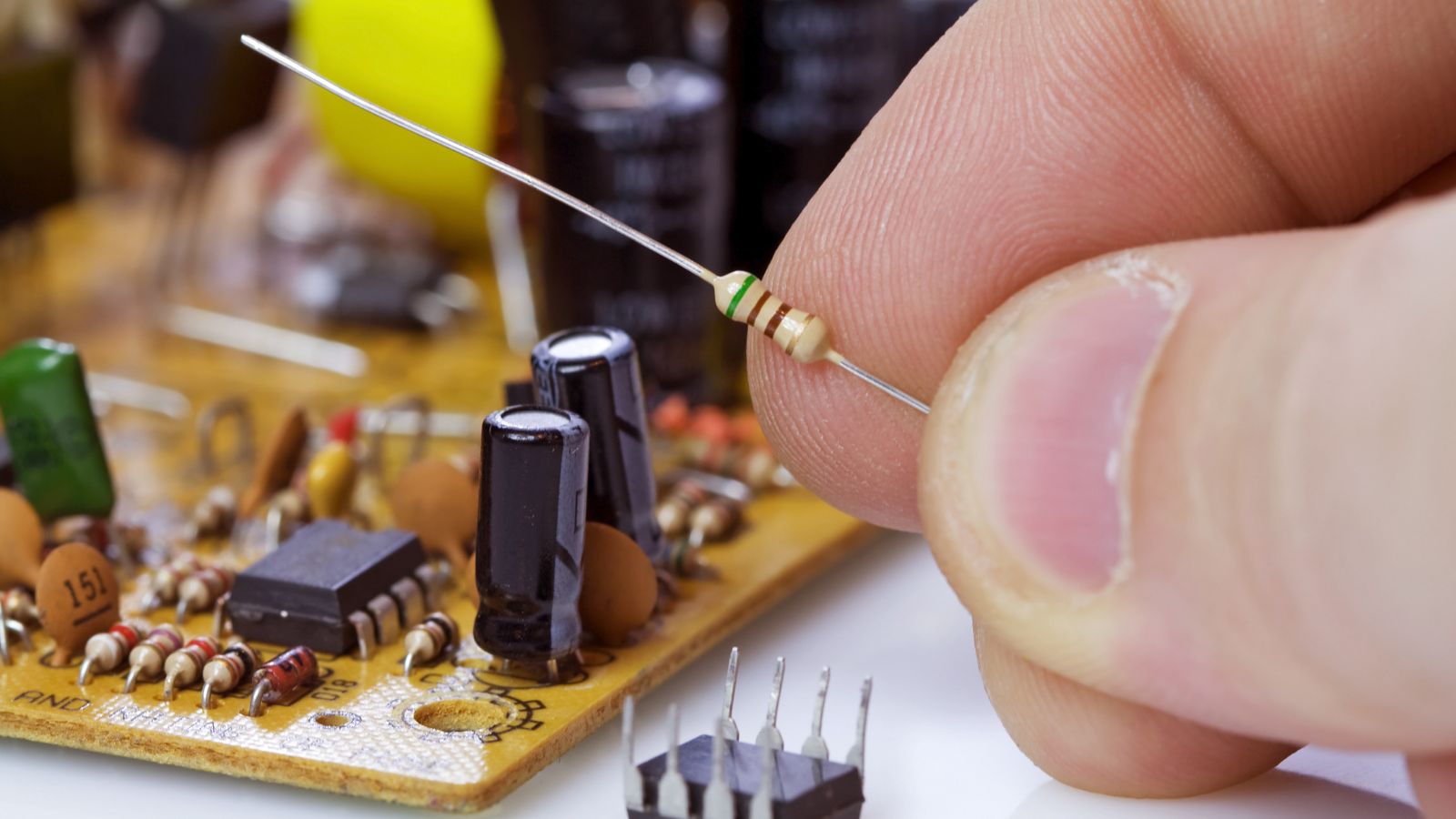

Cơ Sở Lý Thuyết Về Điện Trở

Để hiểu rõ hơn về điện trở, thì không thể bỏ qua các cơ sở lý thuyết cơ bản về điện trở bao gồm: Công thức tính điện trở, nguyên lý hoạt động, công dụng và mối quan hệ với điện áp và dòng điện trong mạch điện.

Công thức tính điện trở

Công thức tính điện trở được xác định dựa trên Định luật Ohm, một nguyên lý quan trọng của lĩnh vực điện học. Định luật này thể hiện mối quan hệ giữa 3 đại lượng điện cơ bản là điện trở (R), điện áp (V) và dòng điện (I) trong bất kỳ một mạch điện nào. Từ đó, công thức tính điện trở được ra đời:

R = V/I

Trong đó:

• R là điện trở (đơn vị: Ohm, ký hiệu: Ω)
• V là điện áp giữa hai đầu điện trở (đơn vị: Volt, ký hiệu: V)
• I là dòng điện chạy qua điện trở (đơn vị: Ampe, ký hiệu: A)

Ngoài ra, công thức tính điện trở còn được mở rộng khi thực hiện tính toán điện trở cho dây dẫn điện với độ dài, diện tích mặt cắt ngang và điện trở suất của vật liệu dẫn điện khác nhau. Công thức tính điện trở của dây dẫn điện được xác định bằng công thức:

R = ρ x (L/A)

Trong đó:

• ρ là điện trở suất của vật liệu (đơn vị: Ωxm)
• L là chiều dài dây dẫn (đơn vị: mét, m)
• A là diện tích mặt cắt ngang của dây dẫn (đơn vị: mét vuông, m²)

Nguyên lý hoạt động

Điện trở hoạt động dựa trên nguyên lý cản trở dòng điện, tức là, khi có dòng điện chạy qua điện trở, các electron của dòng điện sẽ va chạm với các nguyên tử trong vật liệu của con trở. Quá trình này sẽ tạo ra nhiệt, từ đó làm mất một phần năng lượng và giảm cường độ dòng điện. Mức độ cản trở dòng điện của điện trở phụ thuộc vào điện trở suất của vật liệu làm điện trở.

Công dụng của điện trở là gì?

Điện trở có công dụng quan trọng trong các mạch điện và thiết bị điện khác nhau, bao gồm:

1. Cản trở dòng điện: Điện trở được sản xuất để kiểm soát dòng điện chạy qua các thành phần trong mạch điện, bảo vệ chúng khỏi các dòng điện đầu vào quá lớn.
2. Phân chia điện áp: Điện trở còn được sử dụng để chia điện áp đầu vào thành các tỷ lệ khác nhau.
3. Tạo nhiệt: Điện trở nhiệt có chức năng chuyển đổi điện năng thành nhiệt năng trong các hệ thống làm ấm của bếp điện, máy sấy tóc, lò sưởi,…
4. Bộ lọc tín hiệu: Khi kết hợp với tụ điện, điện trở trở thành một màng lọc tín hiệu để loại bỏ những tín hiệu nhiễu và tạo ra những tín hiệu sạch hơn.
5. Điều chỉnh tín hiệu: Đối với những dòng sóng đại, điện trở giúp điều chỉnh cường độ sóng của tín hiệu trở nên ổn định hơn.

Mối quan hệ giữa điện trở, điện áp và dòng điện

Mối quan hệ giữa điện trở, điện áp và dòng điện trong một mạch điện được xác định bằng định luật Ohm. Trong đó, giá trị của điện trở sẽ tỉ lệ thuận với điện áp và tỉ lệ nghịch với cường độ dòng điện. Và được thể hiện bằng công thức:

V = I x R

Điều này còn có ý nghĩa rằng, nếu điện trở tăng thì dòng điện sẽ giảm khi điện áp không đổi và ngược lại.

Các Loại Điện Trở

Hiện nay trên thị trường có rất nhiều loại điện trở được phân loại dựa trên nhiều tiêu chí khác nhau. Mỗi loại điện trở đều có những đặc tính cũng như ưu nhược điểm và ứng dụng khác nhau. Dưới đây là những loại điện trở thường được sử dụng nhiều nhất trong hầu hết các mạch điện của các thiết bị điện, từ gia dụng đến sản xuất:

• Điện trở cacbon: Đây là loại điện trở được sử dụng phổ biến nhất, được làm từ bột than và chất kết dính. Điện trở cacbon có các đặc điểm đặc trưng như giá thành rẻ, dễ sản xuất và phù hợp với nhiều ứng dụng phổ thông. Nhược điểm lớn nhất của điện trở này là độ chính xác thấp và độ ổn định không cao.
• Điện trở màng (gốm kim loại): Được làm bằng cách phủ một lớp màng kim loại mỏng lên lõi gốm. Điện trở màng có độ chính xác và ổn định cao hơn điện trở cacbon.
• Điện trở dây quấn: Là một loại điện trở chuyên dụng trong các mạch điện có công suất cao. Như tên gọi, chúng được sản xuất bằng cách quấn dây kim loại có điện trở suất cao xung quanh phần lõi cách điện, để mang lại khả năng chịu tải lớn.
• Điện trở film: Bao gồm điện trở film than và film kim loại, có đặc điểm sai số thấp và độ ổn định cao. Điện trở film được sản xuất bằng công nghệ lắng đọng chân không
• Điện trở bề mặt: Là loại điện trở có hình dạng nhỏ gọn, được gắn trực tiếp lên bề mặt mạch in. Điện trở bề mặt thường được sử dụng trong các thiết bị điện tử có kích thước nhỏ.
• Điện trở băng: Được cấu tạo bằng một lớp film kim loại mỏng, và được sử dụng trên các bản mạch in hiện đại.

Cách Đọc Điện Trở Theo Vạch Màu

Trên mỗi con trở sẽ được kí hiệu các vạch màu để thể hiện mức độ cản trở dòng điện và hệ số nhiệt của điện trở đó. Các vạch màu này được quy ước theo một hệ thống mã màu chuẩn để giúp người dùng có thể dễ dàng tra cứu và xác định chính xác giá trị của điện trở. Chính vì thế, kỹ năng đọc giá trị điện trở theo vạch màu là một trong những kỹ năng cơ bản và quan trọng của bất kỳ một kỹ sư điện hay bất kỳ ai làm việc trong lĩnh vực này.

Tùy vào số lượng vạch màu, mà cách đọc của mỗi con trở sẽ khác nhau, vì thế trước tiên bạn phải xác định hướng đọc đúng của điện trở. Thông thường vạch màu đầu tiên dùng để xác định giá trị đầu của điện trở, vạch dung sai sẽ nằm ở vị trí xa nhất.  Dưới đây là cách đọc giá trị điện trở theo số vạch màu cụ thể:

Điện trở 3 vạch màu

• Vạch màu thứ nhất: biểu thị thông số của điện trở.
• Vạch màu thứ 2: là 10 mũ.
• Vạch màu thứ 3: là mức sai số của điện trở.

Ví dụ: Điện trở có 3 vạch màu lần lượt là Trắng – Đỏ – Lục. Tra bảng ta sẽ được 9*10² Ω = 0.9KΩ.

Điện trở 4 vạch màu

• Vạch màu thứ nhất: là giá trị hàng chục của điện trở
• Vạch màu thứ hai: là giá trị hàng đơn vị của điện trở
• Vạch màu thứ ba: là hệ số mũ của 10 (10°, 10¹, 10², 10³)
• Vạch màu thứ tư: là dung sai của điện trở

Công thức tính: Giá trị điện trở = (vạch 1)(vạch 2) x 10^(vạch 3) ± (vạch 4).

Ví dụ: Nếu điện trở có 4 vạch màu lần lượt là vàng (4), tím (7), đen (0) và hoàng kim thì giá trị điện trở là 47 x 10⁰ = 47 (Ω).

Điện trở 5 vạch màu

• Vạch màu thứ nhất: là giá trị hàng trăm của điện trở
• Vạch màu thứ hai: là giá trị hàng chục của điện trở
• Vạch màu thứ ba: là giá trị hàng đơn vị của điện trở
• Vạch màu thứ tư: là hệ số mũ của 10
• Vạch màu thứ năm: là dung sai của điện trở

Công thức tính: Giá trị điện trở = (vạch 1)(vạch 2)(vạch 3) * 10^(vạch 4) ± (vạch 5).

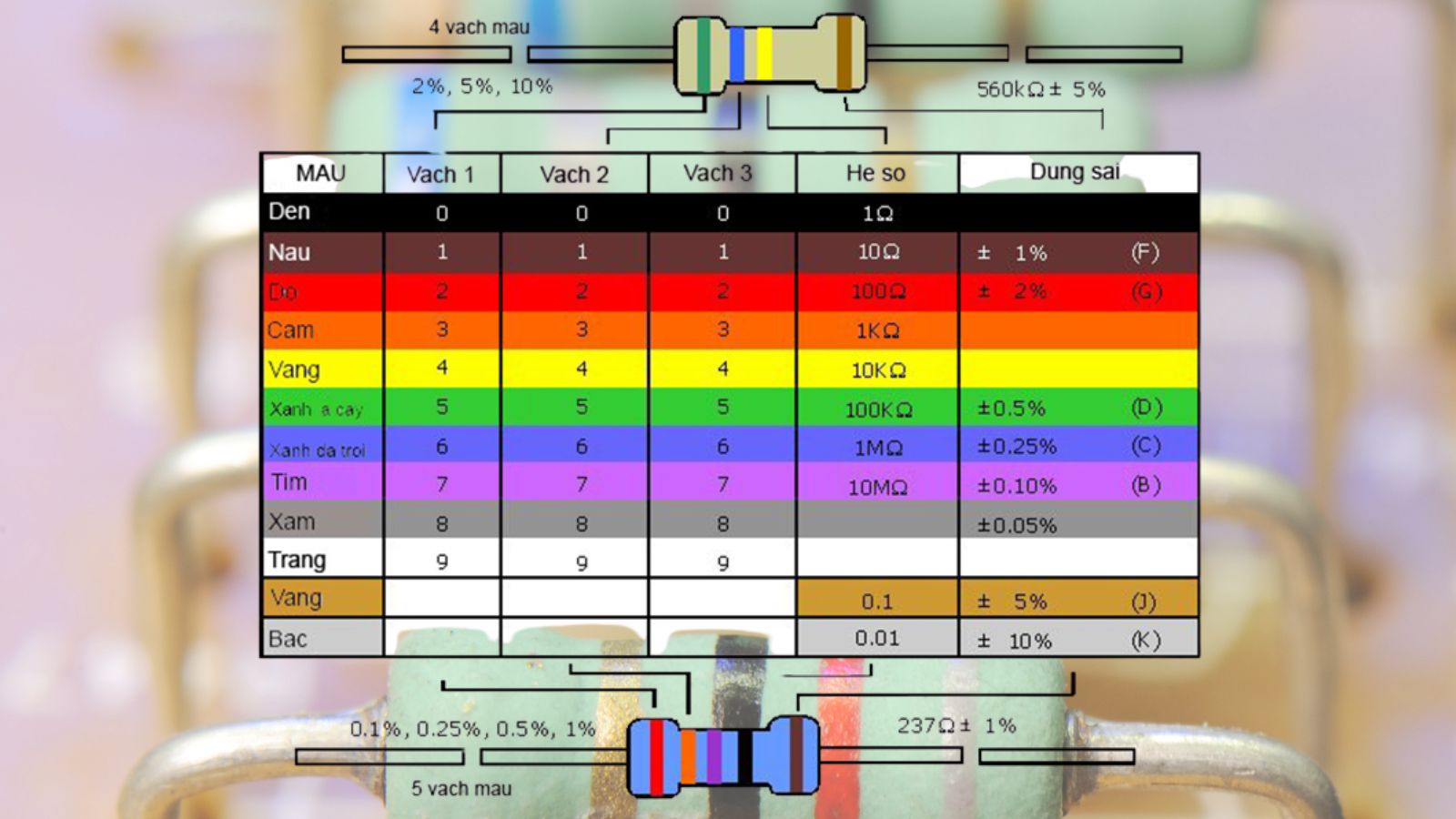

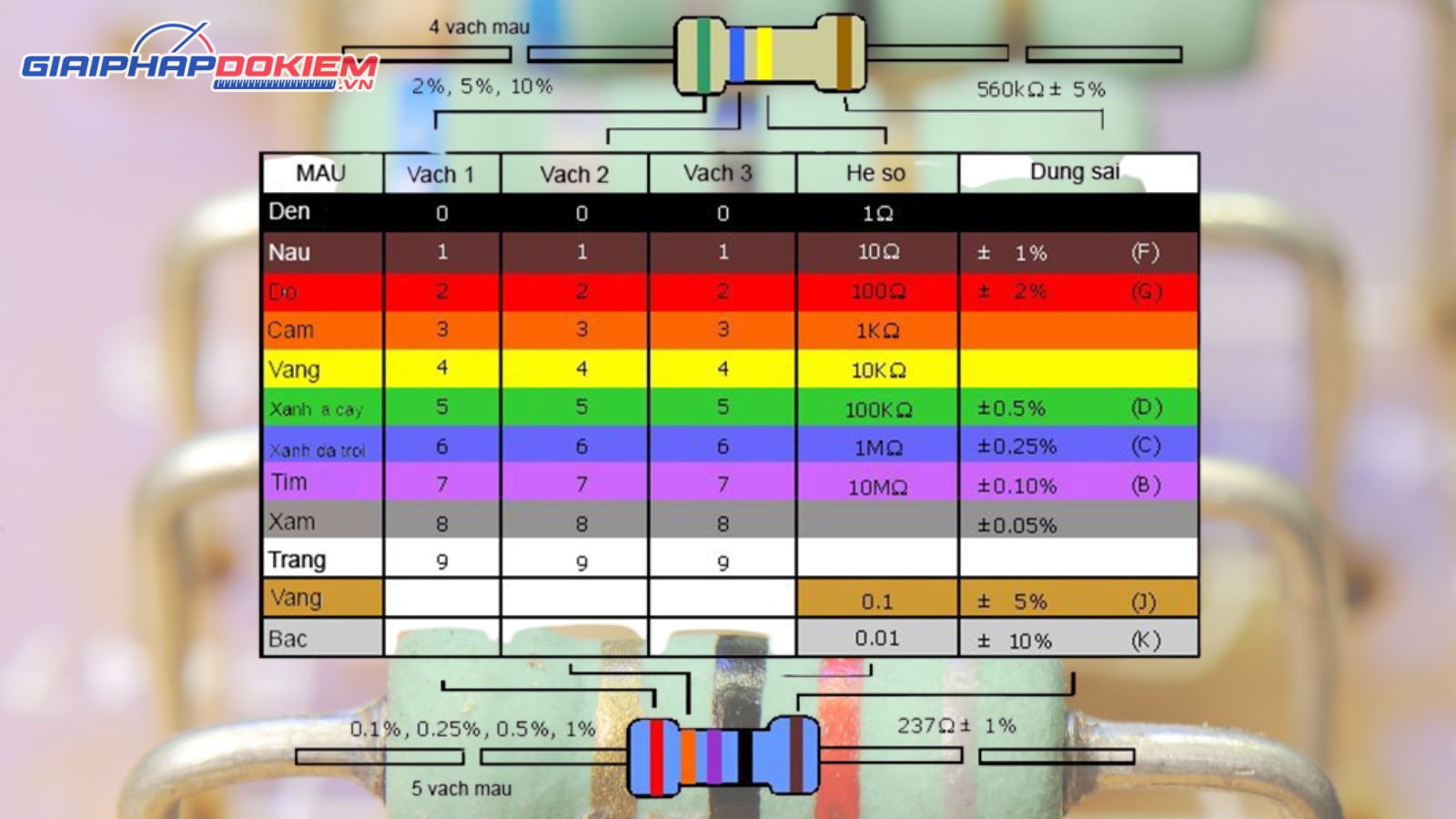

Dưới đây là bảng mã màu tiêu chuẩn để đọc giá trị của điện trở:

Ứng Dụng Của Điện Trở Trong Đời Sống

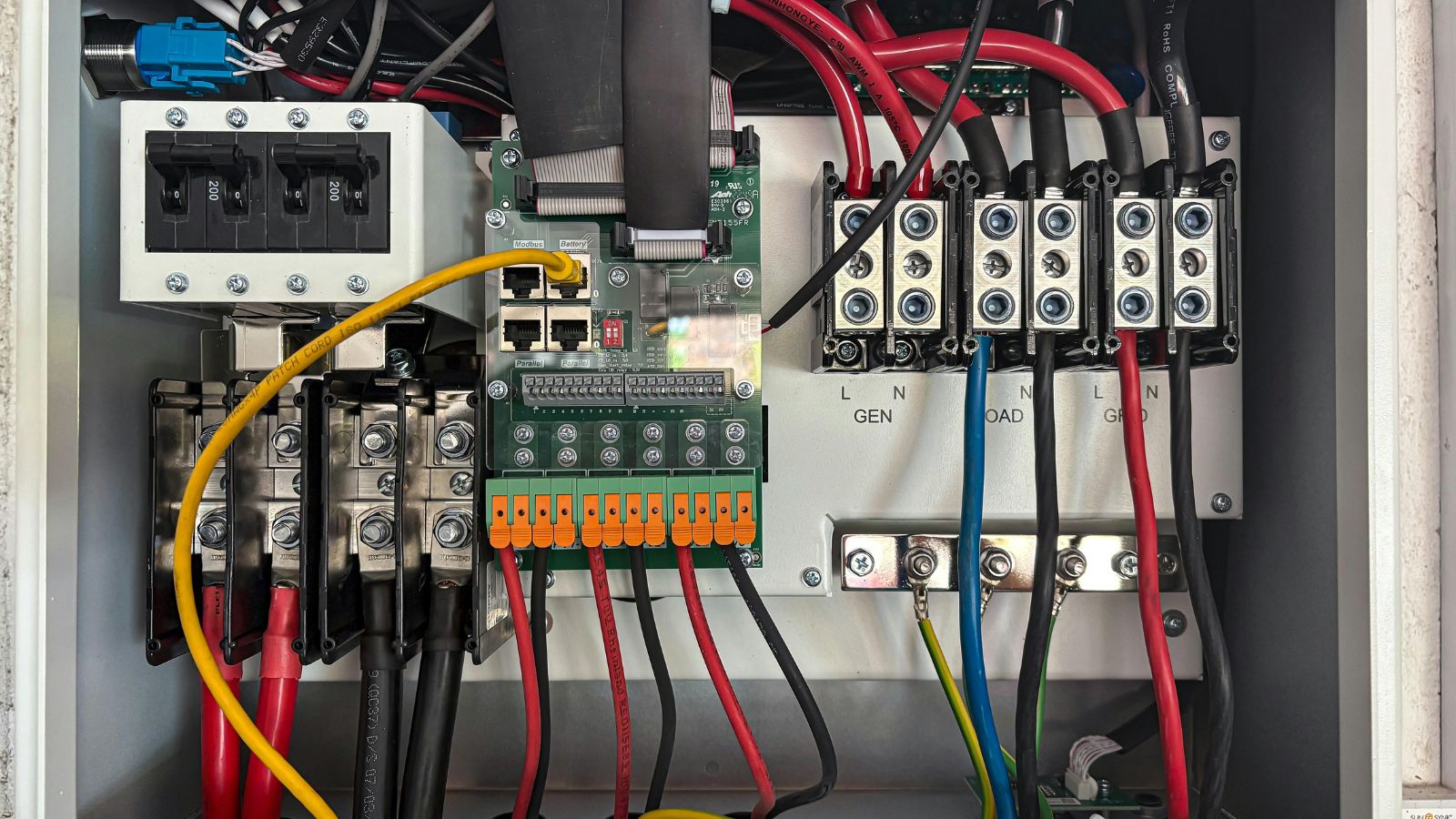

Điện trở là một trong những linh kiện điện tử cơ bản nhất trong các mạch điện của các thiết bị sử dụng điện, từ các thiết bị điện tử gia dụng đến các hệ thống công nghiệp phức tạp. Trong các thiết bị điện tử như điện thoại, máy tính, tivi, máy quạt,… điện trở được sử dụng để điều chỉnh dòng điện và bảo vệ các linh kiện khỏi tình trạng quá tải hoặc tạo ra các mạch phân áp. Ngoài ra, điện trở còn được sử dụng trong các lĩnh vực y tế, công nghiệp, ô tô, năng lượng tái tạo,… để thực hiện nhiều công dụng khác kể trên.

Các Thiết Bị Đo Lường Điện Trở Chính Xác

Ngày nay, dưới sự phát triển không ngừng của khoa học và kỹ thuật, hàng loạt các thiết bị đo lường điện tử chính xác ra đời, mang lại khả năng đo lường điện trở chính xác trên nhiều thiết bị điện khác nhau. Bao gồm:

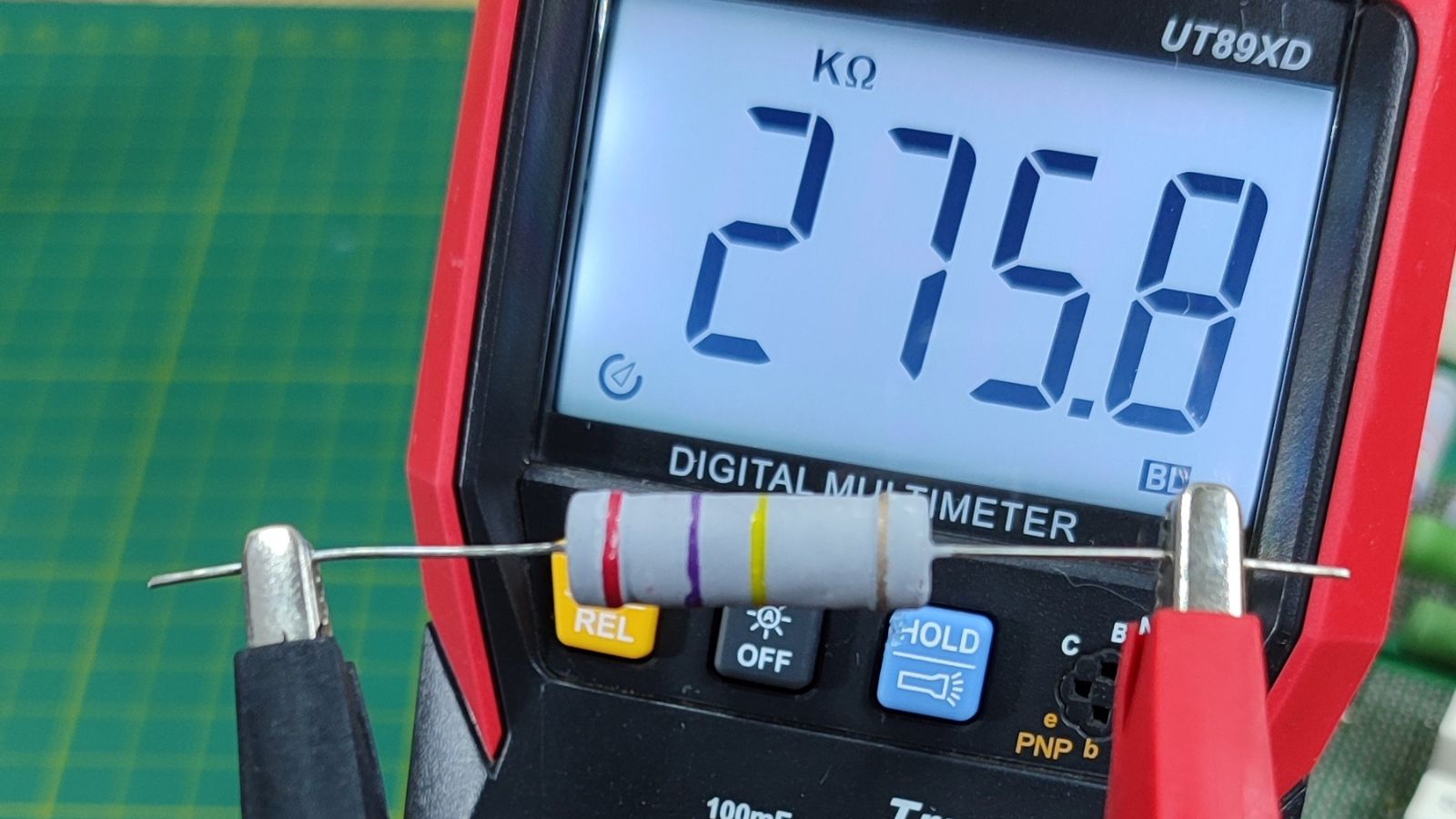

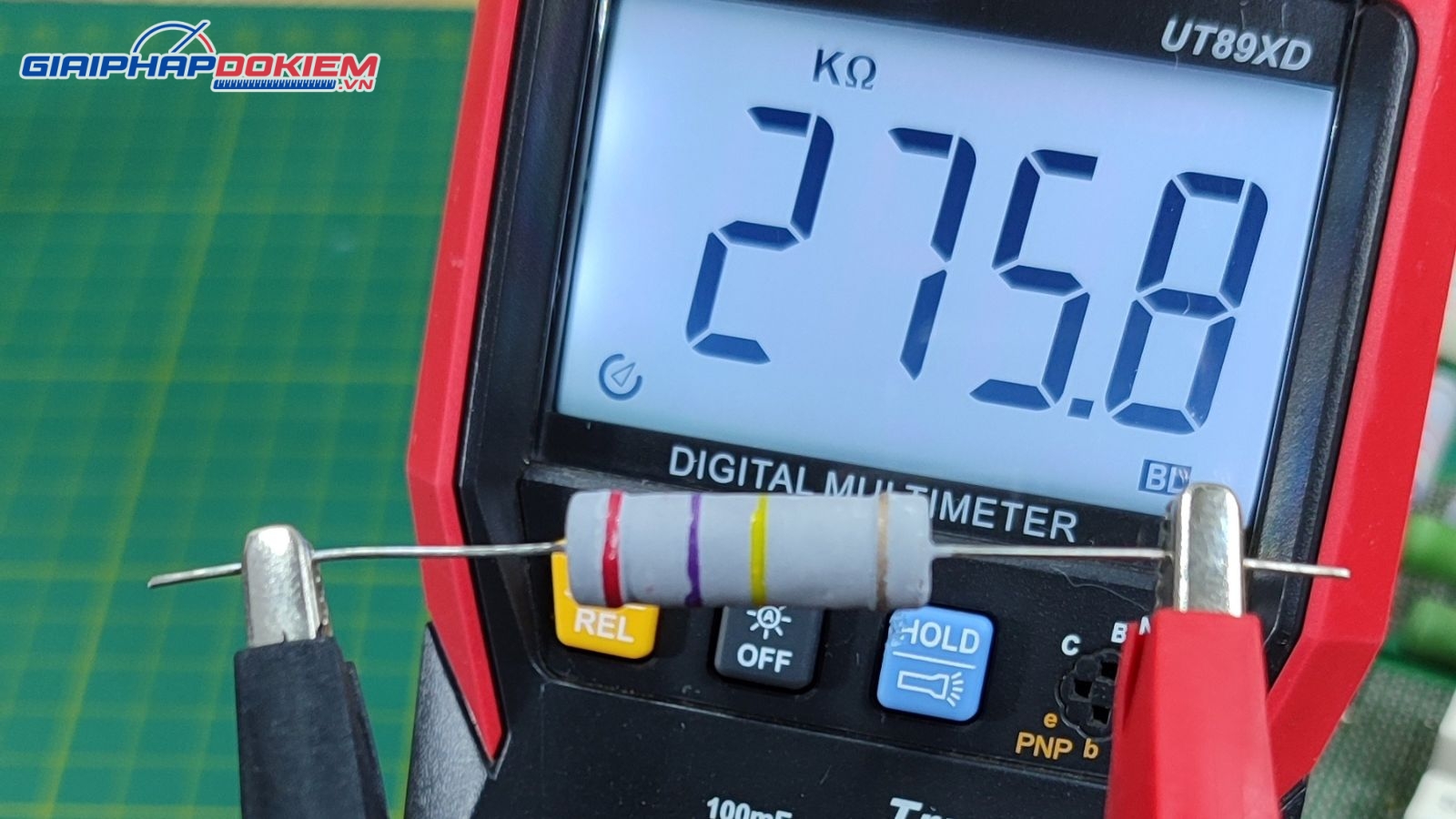

Đồng hồ vạn năng

Đồng hồ vạn năng là một thiết bị đo lường đa năng được sử dụng phổ biến để đo đạc chính xác dòng điện, điện áp và điện trở với mức độ an toàn cao. Ngoài ra, một số model còn được trang bị thêm nhiều chức năng đo đa dạng khác như tần số, công suất, nhiệt độ, kiểm tra thông mạch, diot,… Đồng hồ vạn năng có hai loại chính: đồng hồ vạn năng kim và đồng hồ vạn năng kỹ thuật số.

Chúng có khả năng đo điện trở từ vài miliohm đến hàng trăm megaohm với độ chính xác rất cao, đáp ứng tốt yêu cầu công việc trong nhiều ngành nghề khác nhau. Trên đồng hồ vạn năng, thường có nhiều thang đo khác nhau để tối ưu độ chính xác của kết quả đo cho từng phạm vi đo. Nếu bạn đang tìm kiếm một giải pháp đo điện toàn diện, thì không nên bỏ qua thiết bị đo điện đa năng này.

Đặc biệt là các sản phẩm đồng hồ vạn năng của thương hiệu Hioki nổi tiếng về độ chính xác, an toàn và nhiều tính năng, công nghệ hiện đại mang lại trải nghiệm sử dụng chất lượng nhất như Hioki DT4256, 3030-10, 3244-60, DT4282 và DT4254.

Xem thêm: Điểm Danh TOP 10 đồng hồ vạn năng Hioki tốt nhất

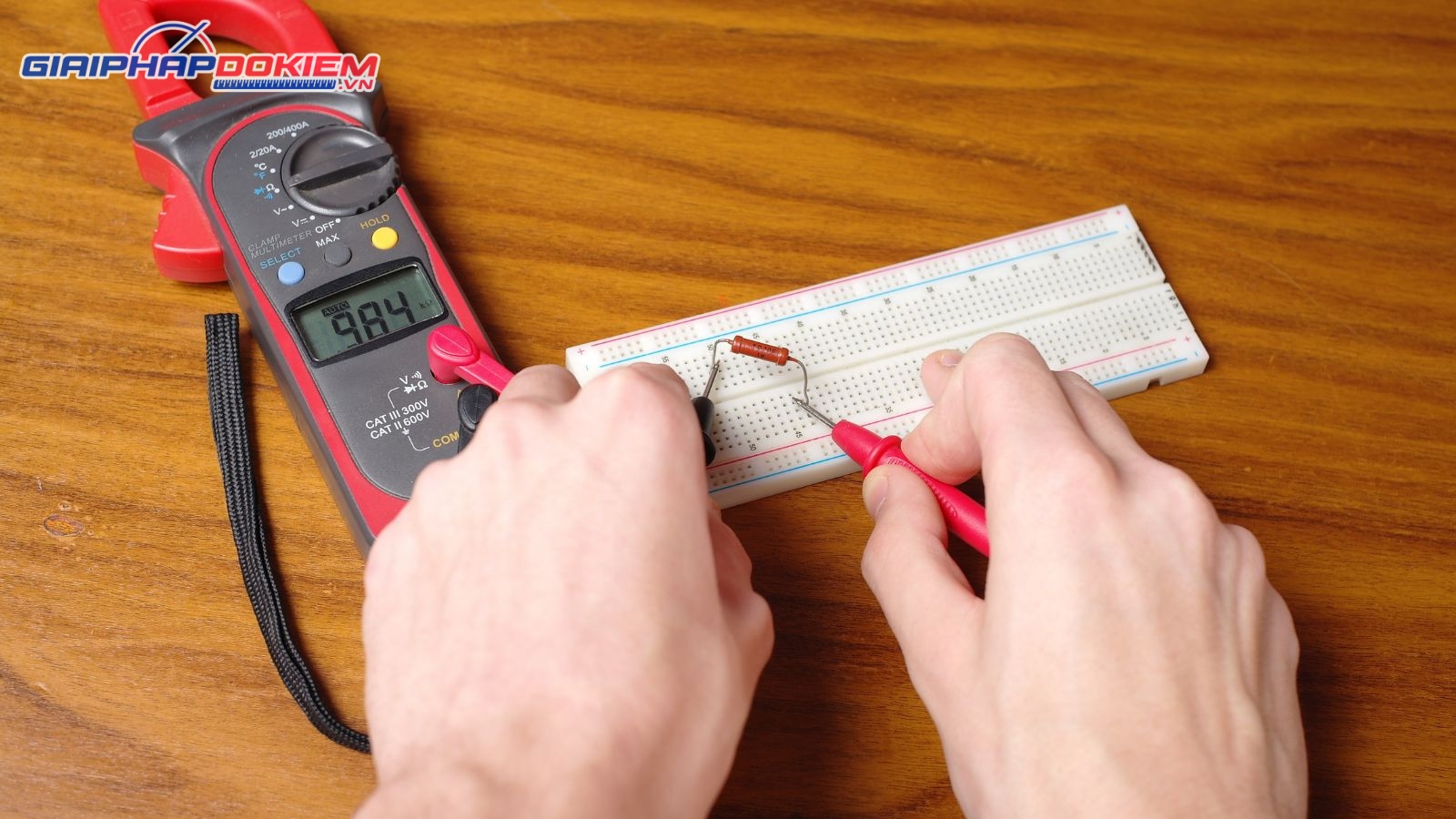

Ampe kìm

Tương tự như đồng hồ vạn năng, các thiết bị đo điện ampe kìm cũng được sử dụng để đo kiểm điện trở phổ biến không kém. Ampe kìm cũng được trang bị đầy đủ các chức năng đo điện toàn diện như đồng hồ vạn năng. Tuy nhiên, ampe kìm là thiết bị đo lường được thiết kế đặc biệt để đo dòng điện mà không cần ngắt mạch, bao gồm điện trở.

Một số mẫu ampe kìm chất lượng thường được khuyên dùng để đo lường điện trở và các thông điện điện khác là Hioki 3280-10F, Hioki 3288, Hioki 3288-20, Hioki CM3289, Hioki 3280-70F, Hioki CM4373 và Hioki CM4373-50 KIT. Các ampe kìm này đều có chức năng đo lường nổi bật và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế từ CAT I – CAT IV. Điều này sẽ giúp đảm bảo độ an toàn và độ tin cậy của các phép đo điện trở bằng các thiết bị này.

Tìm hiểu: Cách đo điện trở bằng ampe kìm an toàn, hiệu quả

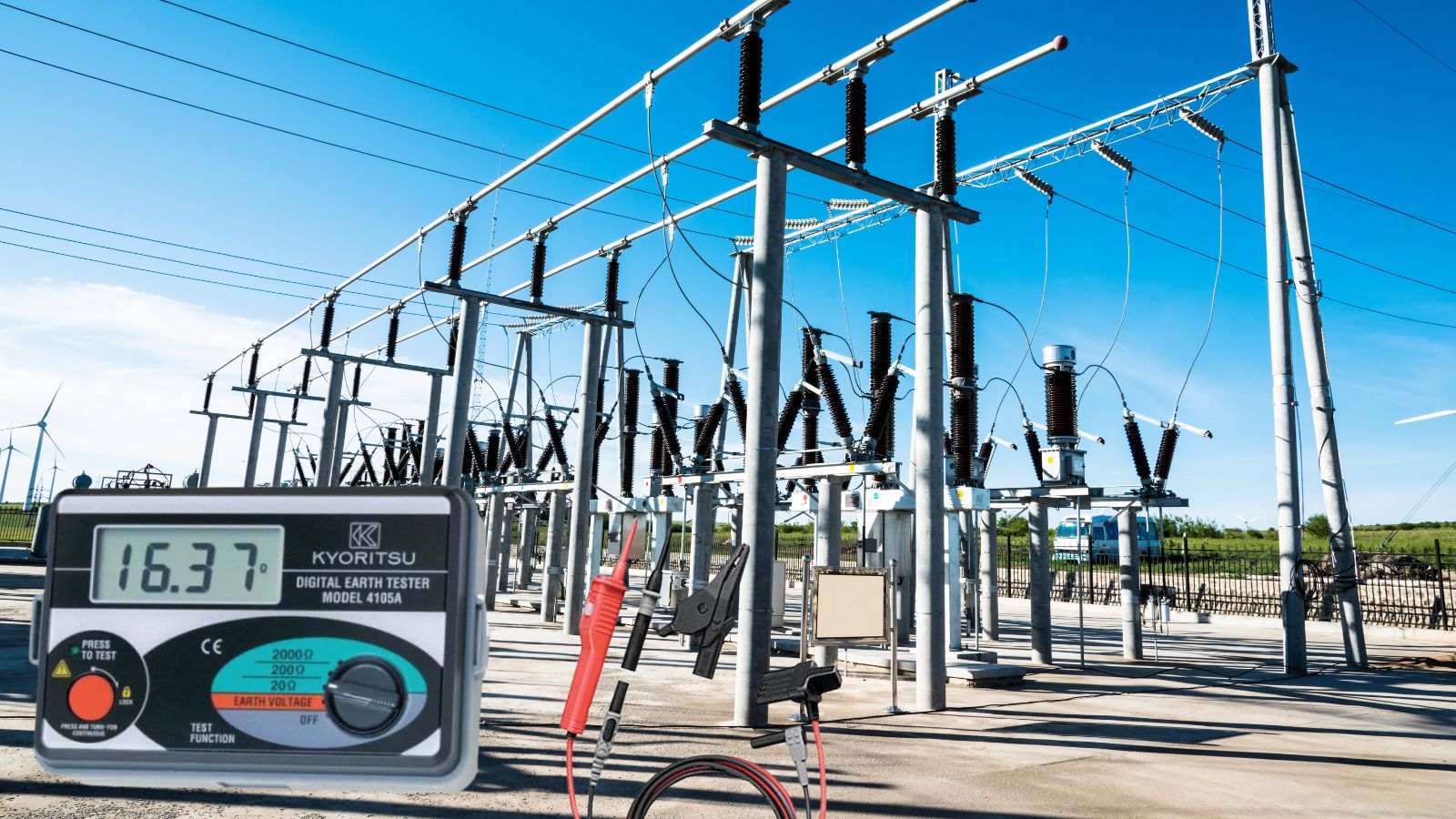

Máy đo điện trở đất

Máy đo điện trở đất là một thiết bị chuyên dụng để đo điện trở của các hệ thống tiếp đất của khu công nghiệp và thương mại hoặc những những công trình mà an toàn điện là yếu tố được ưu tiên hàng đầu. Ngày nay, các loại máy đo điện trở đất hiện đại thường tích hợp nhiều phương pháp đo điện trở khác nhau. Điều này giúp tối ưu hóa quá trình đo điện trở đất và giúp người dùng lựa chọn được phương pháp đo phù hợp nhất với điều kiện làm việc cụ thể.

Trên thị trường máy đo điện trở đất có rất nhiều sản phẩm chất lượng đến từ những thương hiệu khác nhau như Hioki, Kyoritsu, Fluke, UNI-T, Sanwa,… đảm bảo mang lại hiệu quả công việc cao và an toàn trong quá trình làm việc với các hệ thống tiếp đất khác nhau.

Thiết bị đo điện trở cách điện

Thiết bị đo điện trở cách điện là một trong những thiết bị không thể thiếu để kiểm tra khả năng cách điện của của các thiết bị điện, cáp điện, và động cơ điện,… Nguyên lý hoạt động của các thiết bị đo điện trở này là chúng sẽ tạo ra điện áp cao (thường từ 250V đến 5000V) để kiểm tra khả năng cách điện của vật liệu. Máy đo điện trở cách điện sẽ giúp bạn đánh giá đúng tình trạng cách điện và phát hiện sớm các vấn đề tiềm ẩn như rò rỉ điện, ẩm ướt, hoặc xuống cấp của vật liệu cách điện.

Đặc biệt là thiết bị đo điện trở cách điện Hioki IR4056-21 và Hioki IR4053-10 là hai sản phẩm được tin dùng nhiều nhất bởi các chuyên gia và kỹ thuật viên hàng đầu trên Thế Giới. Ngoài ra, khi đo điện trở cách điện bạn cần tuân thủ đầy đủ các biện pháp an toàn để tránh các tình huống nguy hiểm cho bản thân và thiết bị.

Thiết bị đo điện trở khác

Bên cạnh các thiết bị đo điện trở kể trên, còn có một số thiết bị đo điện trở chuyên dụng phục vụ trong những ứng dụng khác như máy đo điện trở bề mặt, máy đo điện trở cách điện điện áp cao và các loại máy đo điện trở với giá trị khác nhau,…

Tiêu Chí Lựa Chọn Thiết Bị Đo Điện Trở Phù Hợp

Việc lựa chọn được thiết bị đo điện trở phù hợp có vai trò rất quan trọng trong việc đảm bảo độ an toàn đo, kết quả đo và mức độ hiệu quả công việc. Chính vì vậy, bạn cần cân nhắc kỹ một số tiêu chí dưới đây:

1. Phạm vi đo cần thiết
2. Độ chính xác và phân giải
3. Độ bền và độ tin cậy
4. Tính năng bổ sung
5. Ngân sách

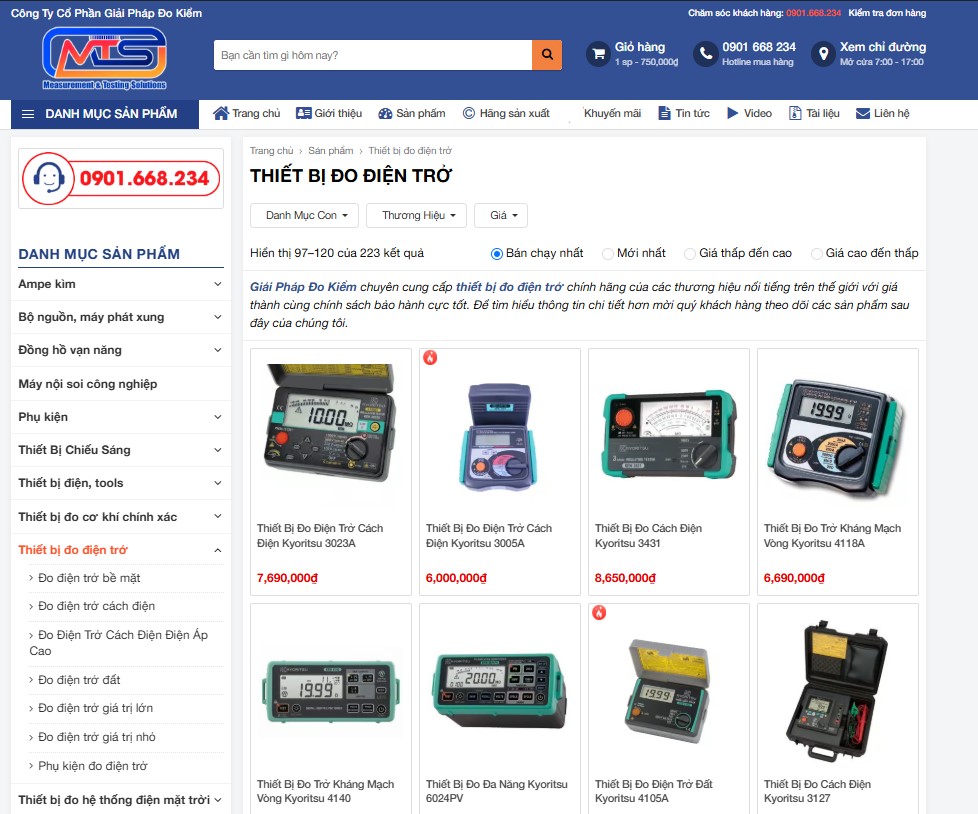

Gợi Ý Địa Chỉ Phân Phối Thiết Bị Đo Điện Trở Chính Hãng, Chất Lượng
