Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Kyoritsu 1009 Chi Tiết

Đồng hồ vạn năng Kyoritsu 1009 được biết đến là một thiết bị đo lường điện – điện tử đa năng, có độ chính xác cao, bền bỉ và tính linh hoạt trong nhiều hoàn cảnh khác nhau. Chính vì thế, đây là một sự lựa chọn lý tưởng dành cho mọi mọi kỹ sư và kỹ thuật viên điện để tối ưu hóa hiệu quả công việc đo điện nhanh chóng, dễ dàng. Chính vì vậy, bài viết dưới đây Giải Pháp Đo Kiểm sẽ cung cấp cho bạn hướng dẫn sử dụng đồng hồ vạn năng Kyoritsu 1009 chi tiết, để hoàn toàn tự tin vận hành thiết bị của mình một cách chuyên nghiệp, hiệu quả.

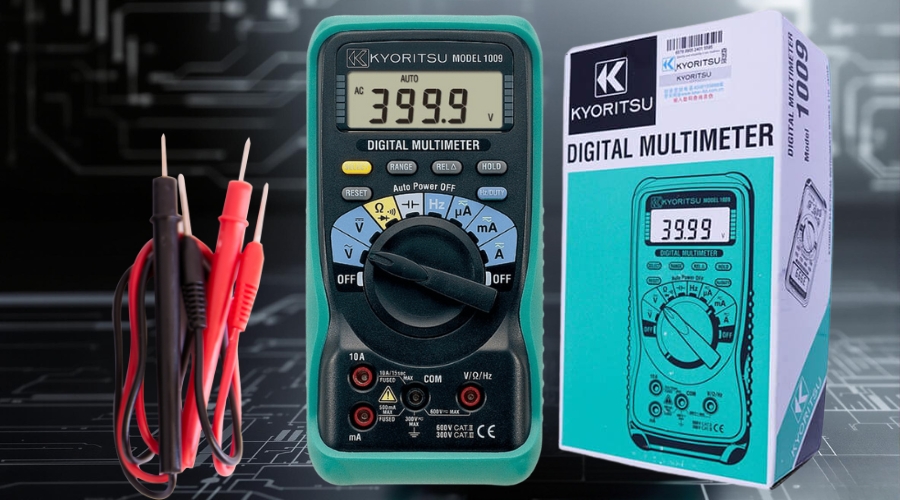

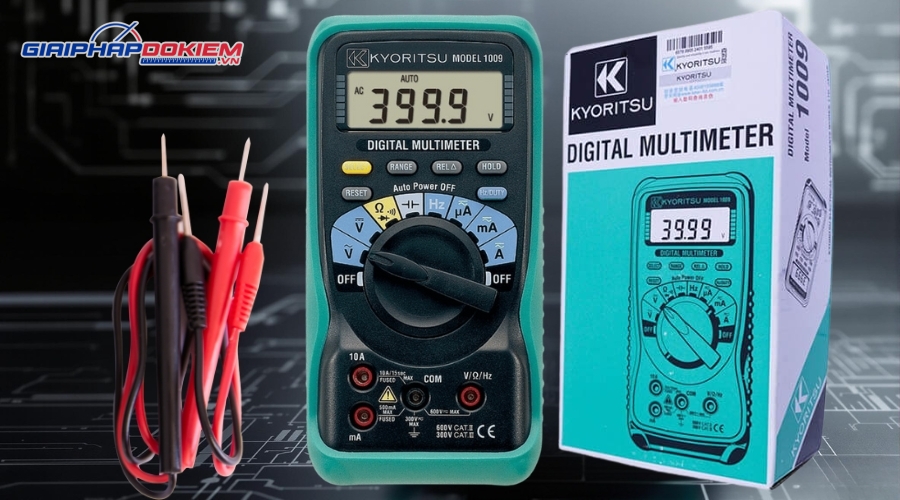

Tìm Hiểu Về Đồng Hồ Vạn Năng Kyoritsu 1009

Đồng hồ vạn năng Kyoritsu 1009 là một thiết bị đo điện kỹ thuật số đa năng, được thiết kế để mang đến hiệu quả cao cho quá trình thực hiện các phép đo điện áp, dòng điện, điện trở, thông mạch, kiểm tra diode, tụ điện và tần số trên cả hệ thống điện một chiều (DC) và xoay chiều (AC). Với thiết kế nhỏ gọn, chắc chắn với màn hình LCD hiển thị kết quả đo bằng số sắc nét, đồng hồ vạn năng Kyoritsu 1009 có thể dễ dàng đáp ứng mọi yêu cầu công việc từ kiểm tra, sửa chữa thiết bị điện trong gia đình đến bảo trì điện công nghiệp.

Đồng hồ Kyoritsu 1009 được sản xuất bởi thương hiệu Kyoritsu, một trong những thương hiệu nổi tiếng hàng đầu Nhật Bản với lịch sử lâu đời về các thiết bị đo lường chất lượng cao, đáng tin cậy. Chính vì thế, Kyoritsu 1009 đã kế thừa được những ưu điểm vượt trội toàn diện về nhiều mặt từ chất lượng, độ chính xác, độ bền và tính ổn định khi hoạt động trong các môi trường khắc nghiệt cao. Không những thế, sản phẩm này còn được ưa chuộng phổ biến nhờ đạt được sự cân bằng giữa hiệu năng và giá thành hợp lý, phù hợp với nhiều người dùng khác nhau.

Đồng Hồ Đa Năng Kyoritsu 1009

1,210,000₫

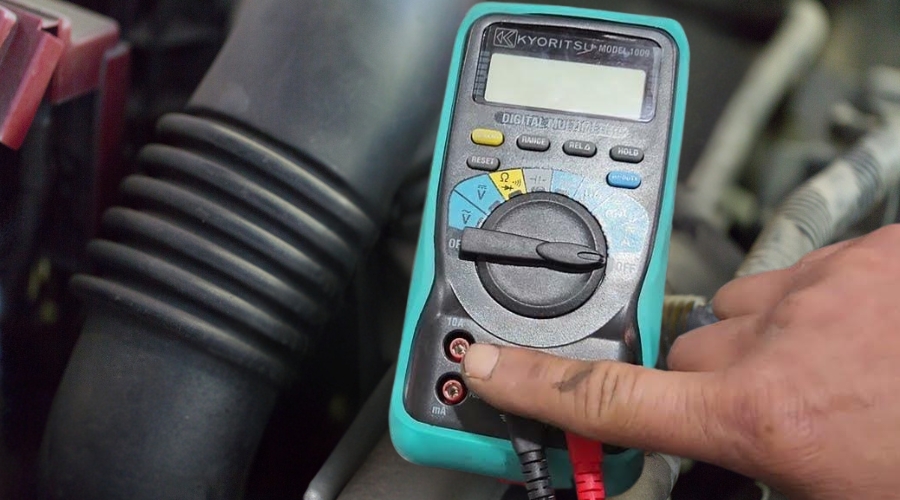

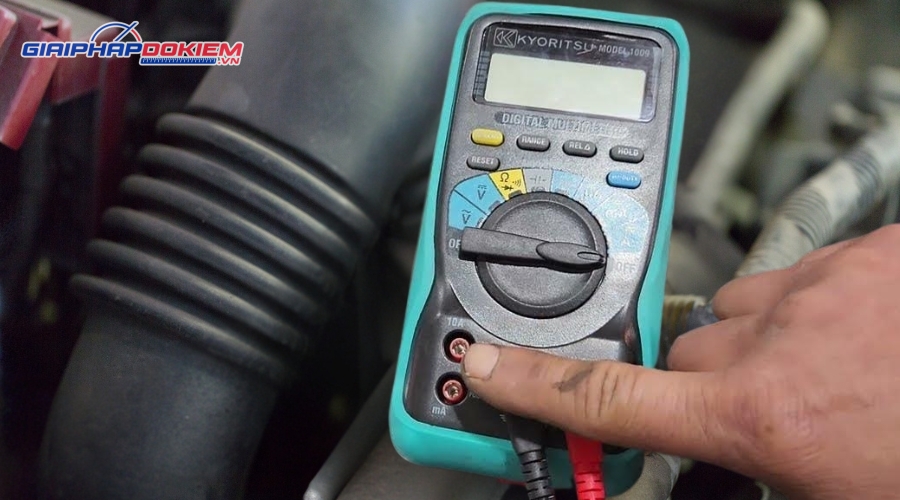

Đặc Điểm Nổi Bật Và Thông Số Kỹ Thuật Của Kyoritsu 1009

So với các sản phẩm trong cùng phân khúc trên thị trường, đồng hồ vạn năng Kyoritsu 1009 không chỉ là một thiết bị đo điện đa năng thông thường, chúng còn sở hữu nhiều đặc điểm và thông số kỹ thuật ấn tượng, hỗ trợ đắc lực cho con người trong quá trình kiểm tra và phân tích điện. Bao gồm:

• Độ chính xác cao trong phạm vi thông số kỹ thuật cho phép.
• Thiết kế bền bỉ, chắc chắn, chịu va đập tốt, phù hợp với môi trường làm việc khắc nghiệt.
• Màn hình LCD lớn, rõ ràng, hiển thị tối đa lên đến 4000 counts và có đèn nền.
• Đạt tiêu chuẩn an toàn quốc tế cao IEC 61010-1 CAT III 300V / CAT II 600V và có cầu chì bảo vệ quá tải.
• Chức năng đa dạng, độ chính xác tương đối và có còi báo giúp xác định kết quả nhanh chóng, chính xác.
• Tự động chọn thang đo phù hợp với từng dòng điện khác nhau.
• Tính năng ghi dữ liệu, cho phép ghi lại chính xác các kết quả đo trên màn hình.
• Tự động tắt nguồn khi đã sử dụng xong.

Với những đặc điểm nổi bật kể trên, dưới đây là một số thông số kỹ thuật chính của đồng hồ vạn năng Kyoritsu 1009.

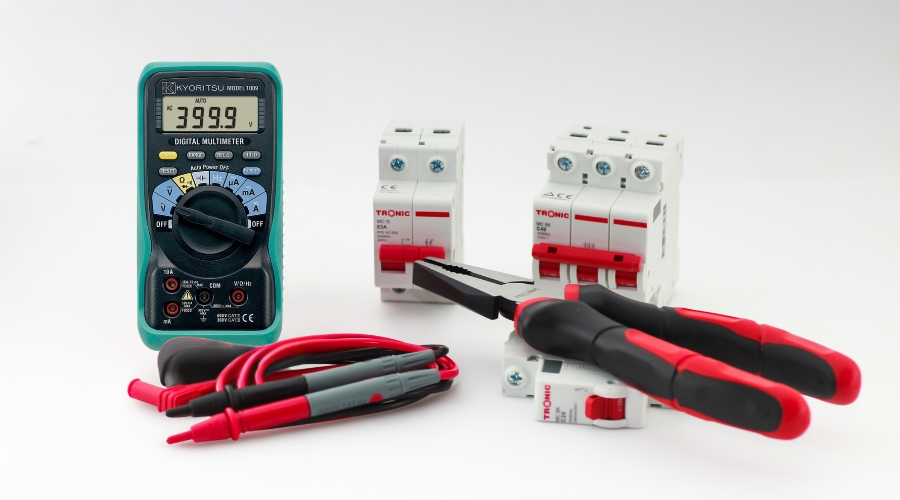

Chuẩn Bị Trước Khi Sử Dụng Đồng Hồ Vạn Năng Kyoritsu 1009

Trước khi bắt đầu tiến hành thực hiện các phép đo điện chính xác bằng đồng hồ vạn năng Kyoritsu 1009, chúng ta cần phải chuẩn bị một số bước để đảm bảo thiết bị hoạt động ổn định và an toàn:

• Đảm bảo pin đồng hồ vạn năng còn đủ điện để tránh bị gián đoạn trong quá trình đo điện.
• Kiểm tra que đo, đảm bảo không bị đứt, hở và đầu tiếp xúc sạch sẽ, không bị rỉ sét.
• Đọc kỹ hướng dẫn sử dụng đồng hồ Kyoritsu 1009.
• Trang bị đầy đủ các đồ vật bảo hộ cá nhân để đảm bảo an toàn tuyệt đối khi làm việc trong môi trường có nguy cơ điện giật cao.

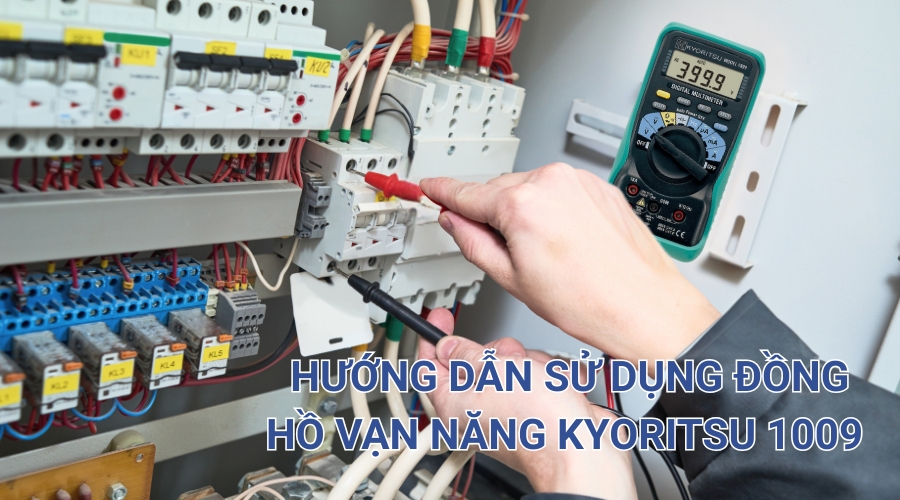

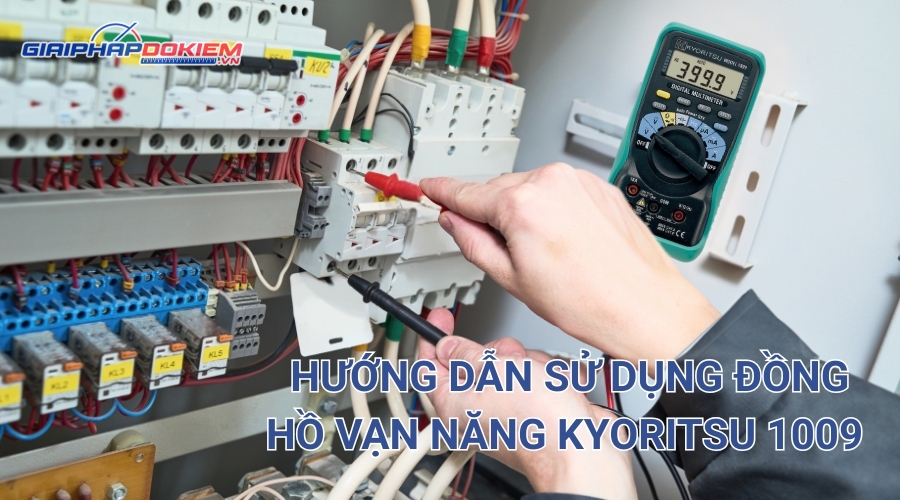

Hướng Dẫn Sử Dụng Đồng Hồ Vạn Năng Kyoritsu 1009 Chi Tiết

Để làm chủ được đồng hồ vạn năng Kyoritsu 1009, chúng ta cần phải nắm rõ và thực hiện thành thạo các bước đo lường điện điện cơ bản dưới đây của thiết bị này:

Cách sử dụng các nút chức năng, cổng kết nối

Khi cầm một chiếc đồng hồ vạn năng Kyoritsu 1009 trên tay, bên cạnh hệ thống các thang đo và cổng kết nối để trực tiếp thực hiện các phép đo điện chính xác, thì còn có một số nút chức năng quan trọng khác để bạn thao tác chính xác và an toàn như:

• Nút HOLD: Có công dụng giữ lại giá trị dòng điện đang hiển thị trên màn hình để thuận tiện trong quá trình đọc và ghi chép kết quả.
• Nút REL: Có công dụng đo giá trị tương đối, nghĩa là khi nhấn vào nút này, giá trị hiện tại sẽ được lưu làm giá trị tham chiếu, các lần đo sau sẽ hiển thị sự chênh lệch so với giá trị tham chiếu đó.
• Nút RANGE: Chuyển đổi chế độ chọn thang đo tự động và thủ công.
• Nút SELECT: Chuyển đổi giữa các thang đo với nhau khi màn hình hiển thị hiển thị.
• Nút RESET: Khôi phục lại cài đặt mặc định như trang thái ban đầu, xóa các thiết lập đã cài đặt tạm thời trước đó.
• Nút Hz/DUTY: Chuyển đổi qua lại giữa hai chế độ đo tín hiệu điện xoay chiều (Hz) với dạng sóng xung (DUTY).

Tiếp theo, để thực hiện được các phép đo điện bằng đồng hồ vạn năng Kyoritsu 1009 bạn cần phải cắm hai que đo vào lần lượt hai cổng cắm trên đồng hồ vạn năng. Trong đó que đo màu đen cắm vào cổng COM và que đo còn lại (màu đỏ) cắm vào cổng V/Ω/Hz. Ngoài ra, trên đồng hồ vạn năng Kyoritsu 1009 còn có hai cổng khác đó là 10A (để đo các dòng điện lớn) và mA (để đo các dòng điện nhỏ).

Xem thêm: Ý Nghĩa Các Ký Hiệu Trên Đồng Hồ Vạn Năng Số Và Kim

Vì đồng hồ vạn năng Kyoritsu 1009 có chức năng tự động lựa chọn thang đo phù hợp, chính vì thế các bước hướng dẫn sử dụng Kyoritsu 1009 đo điện áp, dòng điện hay điện trở trong bài viết này đều tập trung vào việc chọn đúng chế độ đo mà không cần phải lo lắng về việc chọn dải đo thủ công.

Hướng dẫn đo điện áp AC/DC

• Bước 1: Xoay nút chọn về vị trí đo điện áp AC (ký hiệu V~) hoặc DC (ký hiệu V⎓) để đo điện áp cần đo.
• Bước 2: Đặt hai đầu que đo vào hai điểm cần kiểm tra điện áp.
• Bước 3: Đọc kết quả trên màn hình LCD, lưu ý đơn vị của kết quả đo là V hoặc mV.
• Lưu ý: Không được thực hiện đo điện áp vượt quá 600V.

Hướng dẫn đo dòng điện AC/DC

• Bước 1: Ngắt nguồn điện trước khi đo.
• Bước 2: Xoay nút chọn về một trong ba thang đo dòng điện sau μA, mA hoặc A tương ứng với cường độ dòng điện mà bạn muốn đo. Nếu không biết hãy bắt đầu từ thang đo cao đến thấp (A→μA).
• Bước 3: Đặt hai đầu que đo vào hai điểm cần kiểm tra dòng điện.
• Bước 4: Đọc giá trị dòng điện trên màn hình tương ứng với thang đo đã chọn.

Hướng dẫn đo điện trở, thông mạch

Đối với đồng hồ vạn năng Kyoritsu 1009, việc đo lường điện trở, thông mạch diode được tích hợp chung vào chức năng đo điện trở. Tuy nhiên cách thực hiện đo điện trở và thông mạch trên đồng hồ Kyoritsu 1009 sẽ có một chút sự khác biệt khi đo diode, dưới đây là hướng dẫn cách đo điện trở và thông mạch:

• Bước 1: Xoay nút chọn về thang đo điện trở (Ω).
• Bước 2: Đặt hai que đo vào hai đầu linh kiện hoặc đoạn mạch cần kiểm tra.
• Bước 3: Đọc giá trị điện trở trên màn hình. Nếu kiểm tra thông mạch, đồng hồ sẽ phát ra tiếng “bíp” và hiển thị giá trị điện trở nhỏ hơn 100Ω là mạch điện được thông suốt. Ngược lại nếu thấy điện trở giá trị điện trở >100Ω và không có tiếng “bíp”, thì chứng tỏ rằng đoạn mạch đã bị rò rỉ.

Hướng dẫn kiểm tra diode

• Bước 1: Ngắt nguồn điện và nên tháo diode ra khỏi mạch.
• Bước 2: Xoay nút chọn về thang đo điện trở (Ω).
• Bước 3 Đo phân cực thuận bằng cách đặt que đo màu đỏ vào cực Anode (A) và que đo màu đen vào cực Cathode (K). Nếu giá trị điện áp rơi thuận của diode nằm trong khoảng 0.2V – 0.8V, tức là diode hoạt động tốt.
• Bước 4 Đo phân cực nghịch bằng cách đảo ngược vị trí hai que đo so với cách đo phân cực thuận, nếu màn hình hiển thị kết quả là “OL” là diode còn tốt.

Hướng dẫn kiểm tụ điện

Trước khi tiến hành đo tụ điện bằng đồng hồ vạn năng Kyoritsu 1009, trước hết bạn cần ngắt nguồn điện, tháo tụ điện ra khỏi mạch điện và xả hết hoàn toàn điện tích còn trong tụ. Sau đó bạn thực hiện lần lượt các bước dưới đây để đo tự điện chính xác nhất:

• Bước 1: Xoay núm vặn đến biểu tượng đo tụ điện trên đồng hồ vạn năng.
• Bước 2: Chạm hai đầu que đo vào hai chân của tụ điện.
• Bước 3: Đọc giá trị điện dung của tụ điện trên màn hình LCD. Nếu màn hình hiển thị “OL” có nghĩa là tụ điện đã bị hỏng hoặc giá trị điện dụng quá lớn so với thang đo.

Đọc thêm: Cách Đo Tụ Điện Bằng Đồng Hồ Vạn Năng Chỉ Trong 5 Phút

Hướng dẫn kiểm tra tần số

• Bước 1: Xoay núm vặn đến vị trí Hz.
• Bước 2: Đặt hai đầu que đo giống như cách đo điện áp.
• Bước 3: Đợi một lát để đồng hồ có thể nhận diện tín hiệu tần số có biên độ đủ lớn cho đến khi thấy giá trị điện áp ổn định trên màn hình.

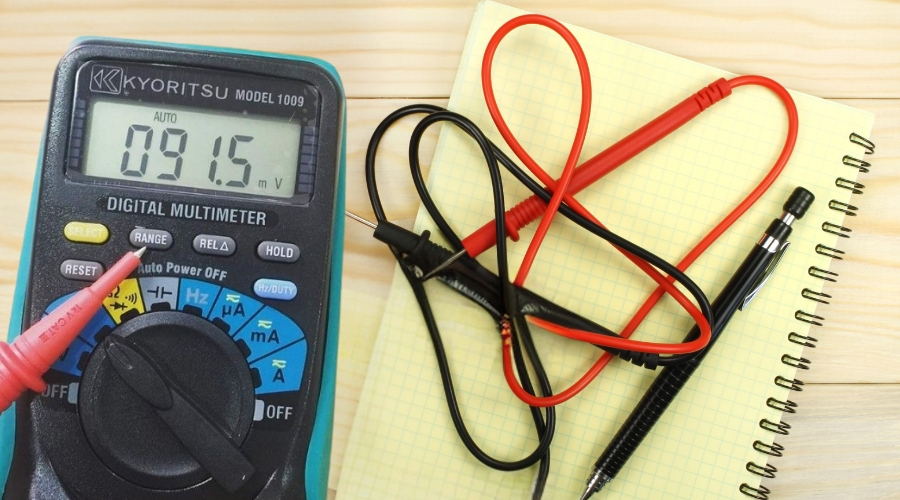

Lưu Ý Quan Trọng Và Nguyên Tắc An Toàn Khi Sử Dụng Đồng Hồ Kyoritsu 1009

Khi sử dụng đồng hồ vạn năng Kyoritsu 1009 hay bất kỳ các thiết bị đo lường điện – điện tử nào khác, bạn cần lưu ý một số nguyên tắc quan trọng dưới đây để đảm bảo an toàn và độ tin cậy cho các phép đo:

• Không đo trên mạch có điện thế nối đất vượt quá 300V.
• Không sử dụng thiết bị khi tay hoặc bề mặt đồng hồ bị ướt.
• Luôn luôn đảm bảo chọn đúng chức năng đo.
• Đọc kỹ hướng dẫn sử dụng của nhà sản xuất.
• Không để đồng hồ dưới ánh nắng trực tiếp, nhiệt độ cao hoặc môi trường ẩm ướt.
• Trang bị đầy đủ đồ bảo hộ lao động khi làm việc trong môi trường nguy hiểm.

Đảm bảo sử dụng đúng cách kết hợp với tuân thủ đầy đủ các nguyên tắc trên đây sẽ giúp cho đồng hồ vạn năng Kyoritsu 1009 của bạn đạt hiệu quả cao nhất, an toàn và bền lâu.

Một Số Lỗi Thường Gặp Và Cách Khắc Phục

Đôi lúc, trong quá trình sử dụng đồng hồ vạn năng Kyoritsu 1009 có thể xuất hiện một số sự cố, trong trường hợp bạn chưa biết cách xử lý sẽ cảm thấy hoang mang và lo lắng. Chính vì thế, Giải Pháp Đo Kiểm sẽ cung cấp cho bạn cách khắc phục các sự cố phổ biến của đồng hồ vạn năng Kyoritsu 1009:

Tham khảo: Hướng Dẫn Thay Cầu Chì Đồng Hồ Vạn Năng An Toàn Và Hiệu Quả

Bảo Quản Và Vệ Sinh Đồng Hồ Vạn Năng Kyoritsu 1009 Đúng Cách

Để hạn chế xảy ra các sự cố kể trên, việc bảo quản và vệ sinh đồng hồ vạn năng Kyoritsu 1009 đúng cách và định kỳ là điều rất cần thiết. Dưới đây là một số phương pháp và mẹo nhỏ giúp duy trì hiệu suất hoạt động và nâng cao tuổi thọ cho đồng hồ vạn năng Kyoritsu 1009 của bạn:

• Vệ sinh định kỳ đồng hồ vạn năng bằng khăn mềm, khô, để loại bỏ sự xâm nhập của bụi bẩn, hơi nước ảnh hưởng đến chất lượng của linh điện.
• Bảo quản đồng hồ ở nơi khô ráo, tránh ánh nắng trực tiếp, bụi bẩn hoặc độ ẩn cao.
• Kiểm tra que đo định kỳ.
• Không để đồng hồ bị va đập mạnh hoặc rơi từ độ cao lớn.
• Hiệu chuẩn đồng hồ vạn năng Kyoritsu định kỳ theo quy định của nhà sản xuất.

Đồng hồ vạn năng Kyoritsu 1009 là một công cụ hỗ trợ đắc lực cho cả các chuyên gia và người dùng phổ thông, chính vì thế việc sử dụng đúng cách và tuân thủ các tiêu chí là yếu tố tiên quyết giúp bạn làm chủ thiết bị này một cách tối ưu và nhanh nhất. Giải Pháp Đo Kiểm hy vọng bài viết này, bạn đã nắm rõ hướng dẫn sử dụng đồng hồ đo điện Kyoritsu 1009 và có thể tự tin sử dụng trong mọi trường hợp khác nhau.
