Thông Số Kỹ Thuật:

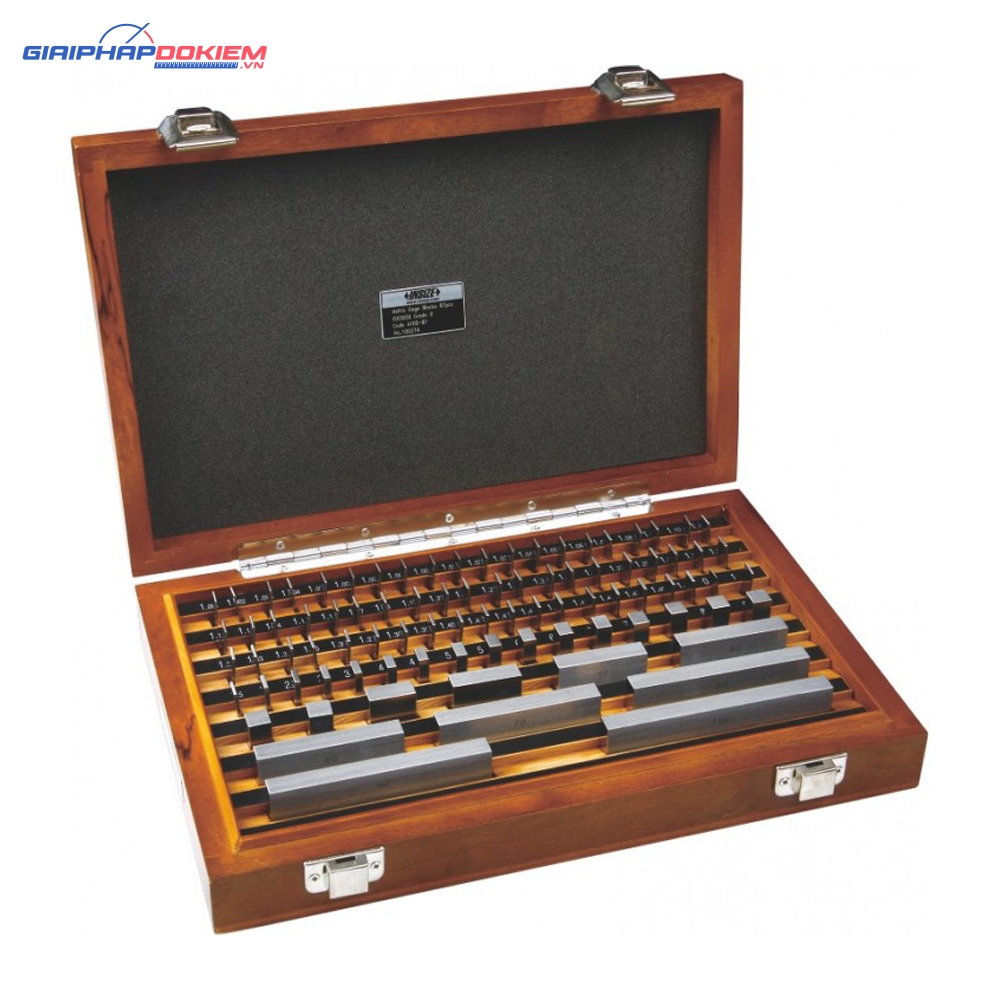

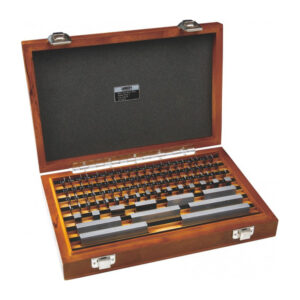

Bộ căn mẫu 47 chi tiết INSIZE 4100-247

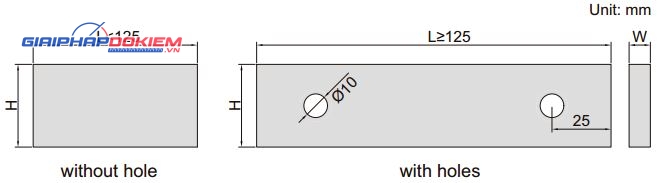

Kích thước:
Chiều dài (L) | W | H |
---|---|---|
0.5≤L≤10mm | 9mm | 30mm |
L>10mm | 9mm | 35mm |
- Làm bằng thép hợp kim
- Theo tiêu chuẩn IS03650
- Khối mẫu chuẩn từ 125mm trở lên có lỗ kẹp
- Cung cấp với giấy chứng nhận kiểm tra từ nhà sản xuất

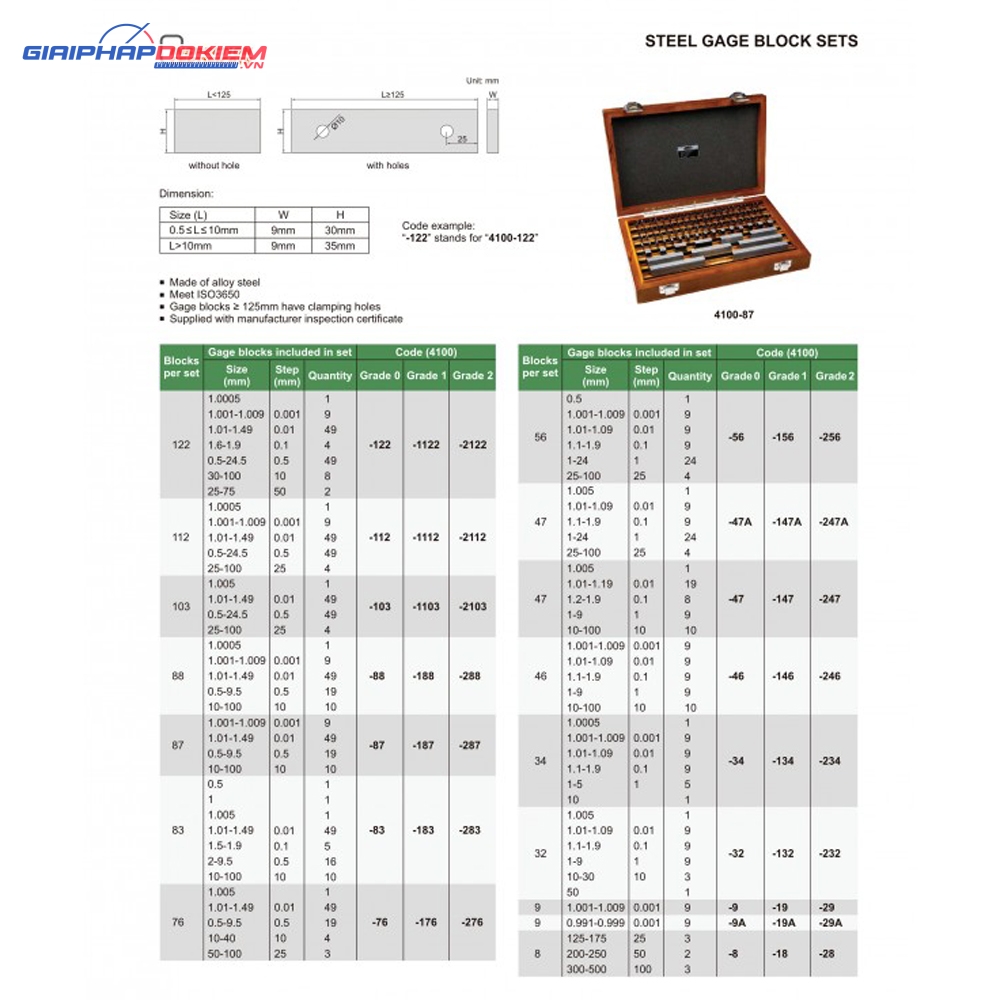

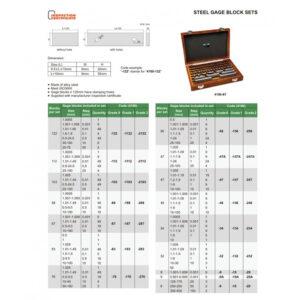

Số khối chuẩn ở mỗi bộ | Khối mẫu chuẩn trong một bộ (L) | Mã đặt hàng | |||||
---|---|---|---|---|---|---|---|
Chiều dài (mm) | Bước (mm) | Số lượng | Cấp 0 | Cấp 1 | Cấp 2 | ||
122 | 1.0005 1.001-1.009 1.01-1.49 1.6-1.9 0.5-24.5 30-100 25-75 | 0.001 0.01 0.1 0.5 10 50 | 1 9 49 4 49 8 2 | -122 | -1122 | -2122 | |
112 | 1.0005 1.001-1.009 1.01-1.49 0.5-24.5 25-100 | 0.001 0.01 0.5 25 | 1 9 49 49 4 | -112 | -1112 | -2112 | |
103 | 1.005 1.01-1.49 0.5-24.5 25-100 | 0.01 0.5 25 | 1 49 49 4 | -103 | -1103 | -2103 | |
88 | 1.0005 1.001-1.009 1.01-1.49 0.5-9.5 10-100 | 0.001 0.01 0.5 10 | 1 9 49 19 10 | -88 | -188 | -288 | |
87 | 1.001-1.009 1.01-1.49 0.5-9.5 10-100 | 0.001 0.01 0.5 10 | 9 49 19 10 | -87 | -187 | -287 | |
83 | 0.5 1 1.005 1.01-1.49 1.5-1.9 2-9.5 10-100 | 0.01 0.1 0.5 10 | 1 1 1 49 5 16 10 | -83 | -183 | -283 | |
76 | 1.005 1.01-1.49 0.5-9.5 10-40 50-100 | 0.01 0.5 10 25 | 1 49 19 4 3 | -76 | -176 | -276 |
Số khối chuẩn ở mỗi bộ | Khối mẫu chuẩn trong một bộ (L) | Mã đặt hàng | |||||
---|---|---|---|---|---|---|---|
Chiều dài (mm) | Bước (mm) | Số lượng | Cấp 0 | Cấp 1 | Cấp 2 | ||
56 | 0.5 1.001-1.009 1.01-1.09 1.1-1.9 1-24 25-100 | 0.001 0.01 0.1 1 25 | 1 9 9 9 24 4 | -56 | -156 | -256 | |
47 | 1.005 1.01-1.09 1.1-1.9 1-24 25-100 | 0.01 0.1 1 25 | 1 9 9 24 4 | -47A | -147A | -247A | |
47 | 1.005 1.01-1.19 1.2-1.9 1-9 10-100 | 0.01 0.1 1 10 | 1 19 8 9 10 | -47 | -147 | -247 | |
46 | 1.001-1.009 1.01-1.09 1.1-1.9 1-9 10-100 | 0.001 0.01 0.1 1 10 | 9 9 9 9 10 | -46 | -146 | -246 | |
34 | 1.0005 1.001-1.009 1.01-1.09 1.1-1.9 1-5 10 | 0.001 0.01 0.1 1 | 1 9 9 9 3 1 | -34 | -134 | -234 | |
32 | 1.005 1.01-1.09 1.1-1.9 1-9 10-30 50 | 0.01 0.1 1 10 | 1 9 9 9 3 1 | -32 | -132 | -232 | |
9 | 1.001-1.009 | 0.001 | 9 | -9 | -19 | -29 | |
9 | 0.991-0.999 | 0.001 | 9 | -9A | -19A | -29A | |
8 | 125-175 200-250 300-500 | 25 50 100 | 3 2 3 | -8 | -18 | -28 |
