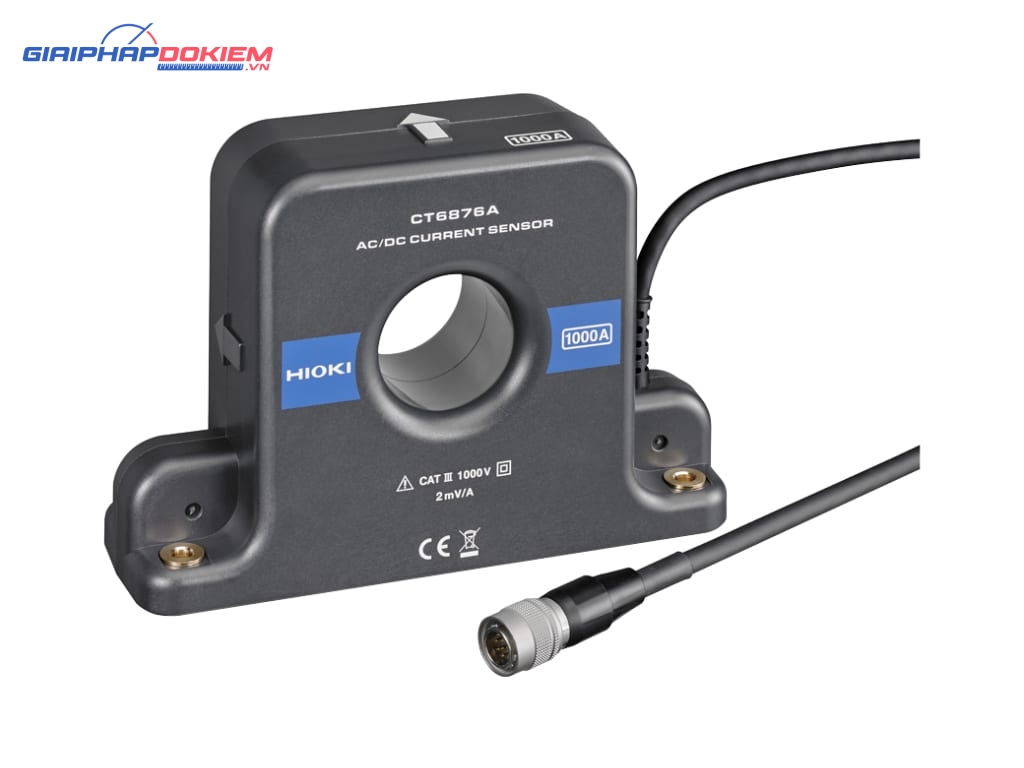

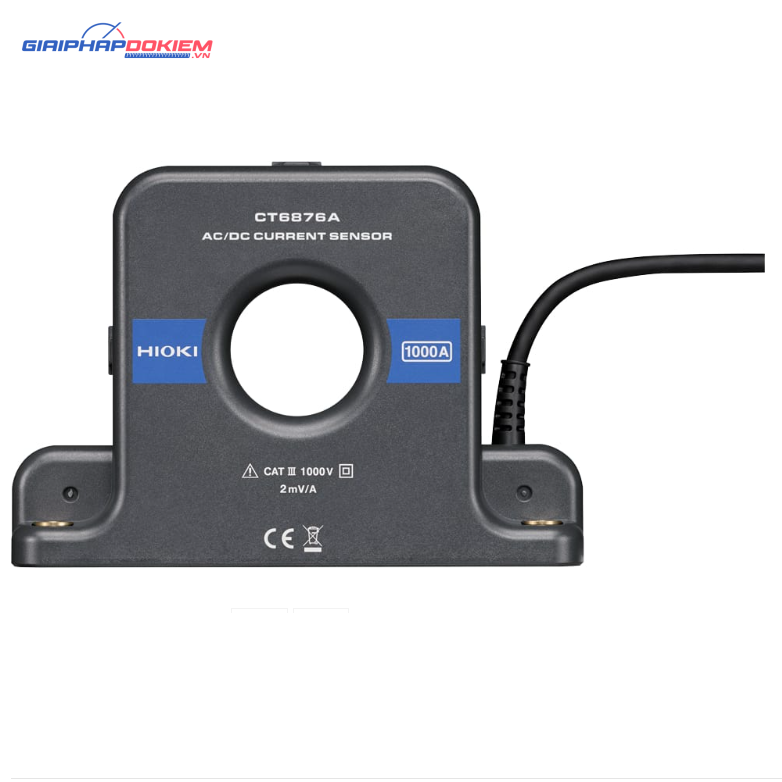

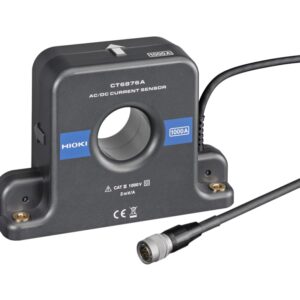

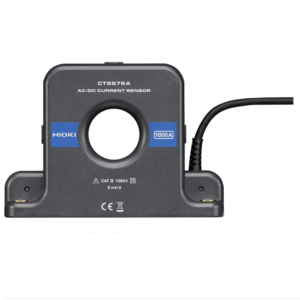

Cảm biến dòng điện AC/DC Hioki CT6876A-1

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6876A-1

• Dải tần rộng từ DC đến 1.2 MHz với đặc tính tần số xuất sắc.
• Phát hiện cổng từ cung cấp tính chất tuyến tính nổi bật.
• Có lớp chắn mạ tích hợp cho khả năng chống nhiễu xuất sắc (CMRR cao).
• Hioki CT6876A-1 lý tưởng cho năng lượng mặt trời, pin nhiên liệu để đo lường sạc/phóng của pin và phía thứ cấp của bộ biến tần.
• Hệ thống phát hiện tự động thông tin cảm biến dòng điện khi kết nối với máy phân tích công suất.

Đặc điểm nổi bật của Hioki CT6876A-1

Cảm biến dòng điện AC/DC, 1000A, từ DC đến 1.2 MHz, cáp 10M

Cảm biến Hioki CT6876A-1 có dải tần số từ DC đến 1.2 MHz và dòng định mức 1000 A. Nó được sử dụng cho R&D, đánh giá chất lượng, sản xuất, và bảo trì trong các thị trường như hệ thống sạc không dây, động cơ biến tần cho thiết bị công nghiệp, điều hòa công suất cho PV, và cơ sở sạc nhanh cho EVs.

Các cảm biến dòng điện AC/DC Hioki CT6876A-1 có thể được kết nối trực tiếp với các máy phân tích công suất Hioki và Memory HiCorders. Ngoài ra, chúng cũng có thể được kết nối với các máy đo công suất, máy hiển thị sóng, DMMs, v.v. bằng cách sử dụng một đơn vị cảm biến tùy chọn.

Xin vui lòng nhấp vào đây để xem Kết nối dụng cụ Hioki cho Cảm biến dòng điện chính xác cao

Các cảm biến loại đi qua cung cấp mức độ chính xác và ổn định cuối cùng. Với đo lường băng thông rộng lên đến 10 MHz và đo lường dòng lớn lên đến 2000 A, chúng được sử dụng trong nghiên cứu và phát triển tiên tiến, và trong các ứng dụng yêu cầu độ chính xác đo lường cao, ví dụ, đánh giá thiết bị biến tần và đánh giá mất mát trong cuộn cảm và máy biến áp.

Ngoài ra, cảm biến có khả năng chống nhiễu là cần thiết vì nhiễu trở nên mạnh mẽ hơn khi tần số tăng lên. Các cảm biến dòng này đo công suất chính xác trong khi cung cấp khả năng chống nhiễu vững chắc trên một băng thông rộng của tần số. Trong đo lường tần số cao, khả năng chống nhiễu của cảm biến là quan trọng. Khả năng loại bỏ nhiễu của cảm biến được biểu thị bởi tỷ lệ từ chối chế độ chung (CMRR) của nó. Các cảm biến với CMRR cao từ chối nhiều nhiễu hơn và do đó có thể thực hiện các phép đo chính xác hơn

Các cảm biến chính xác cao sử dụng “phương pháp không dòng (loại phát hiện cổng từ).” Các dòng tần số cao được phát hiện bằng cách quấn (phương pháp CT), và dòng từ DC đến tần số thấp được phát hiện bằng cách sử dụng “cổng từ.”

Phát hiện Cổng Từ

Phát hiện cổng từ mang lại tính chất tuyến tính xuất sắc và có thể đo các dòng điện với nhiều cỡ lớn với độ chính xác cao. Các thành phần cổng từ được sử dụng cho phát hiện DC có độ lệch rất thấp trong một phạm vi nhiệt độ rộng do nguyên lý hoạt động của chúng, dẫn đến độ chính xác cao và ổn định nhiệt độ xuất sắc.

Cảm biến dòng điện AC/DC Hioki CT6876A-1 lý tưởng cho các phép đo yêu cầu độ chính xác cao, như máy phân tích công suất và máy đo công suất. Nó có thể được sử dụng cho các phép đo như hiệu suất biến tần, công suất đầu ra của biến tần, mất mát reactor/biến áp, và đo lường DC dài hạn.

Băng Tần Rộng

CT6876A-1 có băng thông tần số từ DC đến 1.2 MHz và dòng định mức 1000 A. Kết hợp với Máy Phân Tích Công Suất PW8001, công suất tần số cao và hệ số công suất thấp có thể được đo chính xác. PW8001 tự động thu thập và hiệu chỉnh pha của cảm biến dòng với độ phân giải 0.001°, mang lại hiệu suất tốt nhất của cảm biến dòng mà không cần bất kỳ nỗ lực nào.

Phát hiện Cảm biến Dòng Tự động

Cảm biến dòng Hioki CT6876A-1 được trang bị bộ nhớ (I2C-EEPROM). Khi cảm biến dòng được kết nối với Máy Phân Tích Công Suất PW8001, dữ liệu hiệu chỉnh pha, dòng định mức, tên mô hình của cảm biến và số sê-ri được tự động nhận biết bởi thiết bị.

Thông số kỹ thuật của CT6876A-1

• Độ chính xác (biên độ): DC +/- 0,032%; 50/60Hz +/- 0,037%
• Độ chính xác (pha): 50/60Hz +/- 0,05°
• Lỗi tuyến tính: +/- 2ppm
• Lỗi bù đắp: +/- 5ppm
• Kích thước dây dẫn đo được: 24mm (0,94in)
• Đặc tính tần số tuyệt vời của băng thông rộng DC đến 10 MHz
• Phát hiện cổng thông lượng mang lại các đặc tính tuyến tính vượt trội
• Tấm chắn mạ tích hợp cho khả năng chống ồn tuyệt vời (CMRR cao)
• Lý tưởng cho năng lượng mặt trời, pin nhiên liệu để đo mức sạc/xả pin và mặt thứ cấp của bộ biến tần
• Hệ thống tự động phát hiện thông tin cảm biến dòng điện khi kết nối với máy phân tích điện
