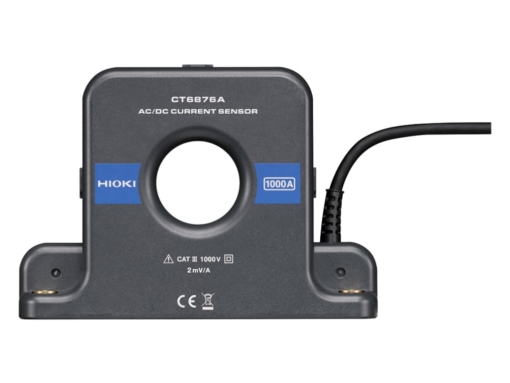

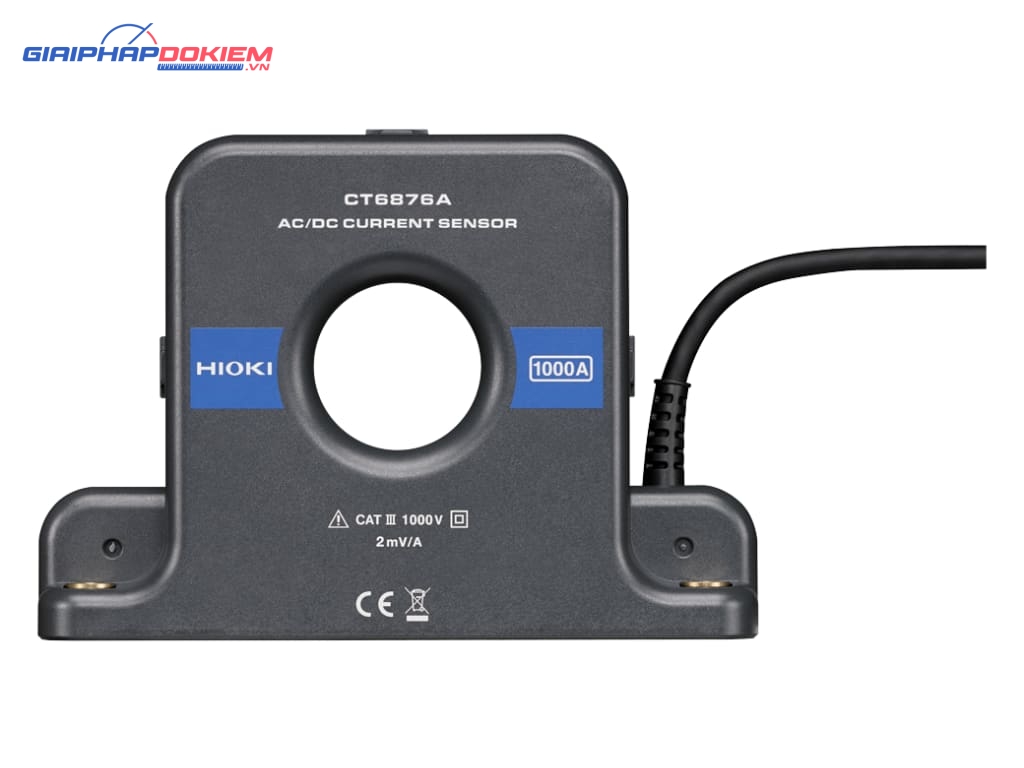

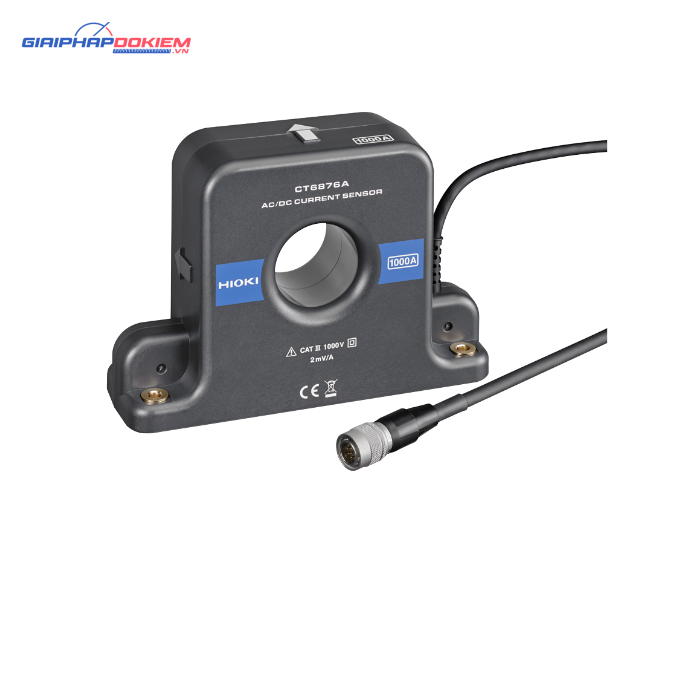

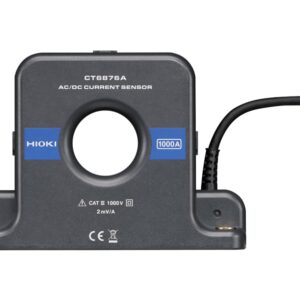

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6876A
Cảm biến AC/DC Hioki CT6876A cho phép kết nối trực tiếp với các thiết bị phân tích nguồn và bộ nhớ HiCorders của Hioki. Khả năng tương thích mở rộng với Máy đo công suất, Hiện sóng, DMM, vv., thông qua bộ cảm biến tùy chọn.
Model CT6876A với phạm vi tần số từ DC đến 1,5 MHz (phiên bản CT6876A-1 là DC đến 1,2 MHz) và dòng điện định mức 1000 A, phục vụ cho nghiên cứu và phát triển, kiểm tra chất lượng, sản xuất, và công tác bảo dưỡng trong lĩnh vực hệ thống sạc không dây, động cơ biến tần dành cho máy móc công nghiệp, điều hòa năng lượng cho PV, và các thiết bị sạc nhanh cho xe điện (EV).
Hioki CT6876A được thiết kế để hoạt động hiệu quả với các thiết bị có trở kháng đầu vào cao, từ 1 MΩ trở lên.
Đặc điểm nổi bật của Hioki CT6876A
- Cảm biến dòng điện này là sự lựa chọn hoàn hảo cho việc đo các dòng điện lớn lên đến 1000 A trong xe điện (EV), xe hybrid (HEV) và xe plug-in hybrid (PHEV).
- Tích hợp lá chắn cải thiện, nâng cao khả năng loại bỏ nhiễu, đảm bảo độ chính xác cao khi đo dòng điện trong môi trường ồn ào.
- Cung cấp đặc tính tần số đồng đều và hiệu suất CMRR xuất sắc, tối ưu hóa cho việc đo lường chính xác.
- Thiết kế chống chịu môi trường vượt trội, có khả năng hoạt động ổn định trong khoảng nhiệt độ rộng từ -40 đến 85°C.
- Mang lại độ chính xác cơ bản ±0,04% và sai số pha chỉ ±0,1°.
- Khả năng hoạt động tốt với tần số từ DC đến 1,5 MHz (biên độ) và DC đến 1 MHz (pha), phù hợp với nhiều ứng dụng.
- Cảm biến dòng diện AC/Dc Hioki CT6876A lý tưởng sử dụng trong các ứng dụng tiên tiến như công nghệ quang điện và pin nhiên liệu, hỗ trợ đánh giá quy trình sạc và xả pin cũng như hiệu suất của biến tần.
- Có thể kết nối với máy hiện sóng hoặc Máy quay bộ nhớ Hioki thông qua SENSOR UNIT, cho phép theo dõi dạng sóng một cách dễ dàng.
Tính năng của Hioki CT6876A
Công nghệ vô song thúc đẩy sự phát triển của phép đo dòng điện

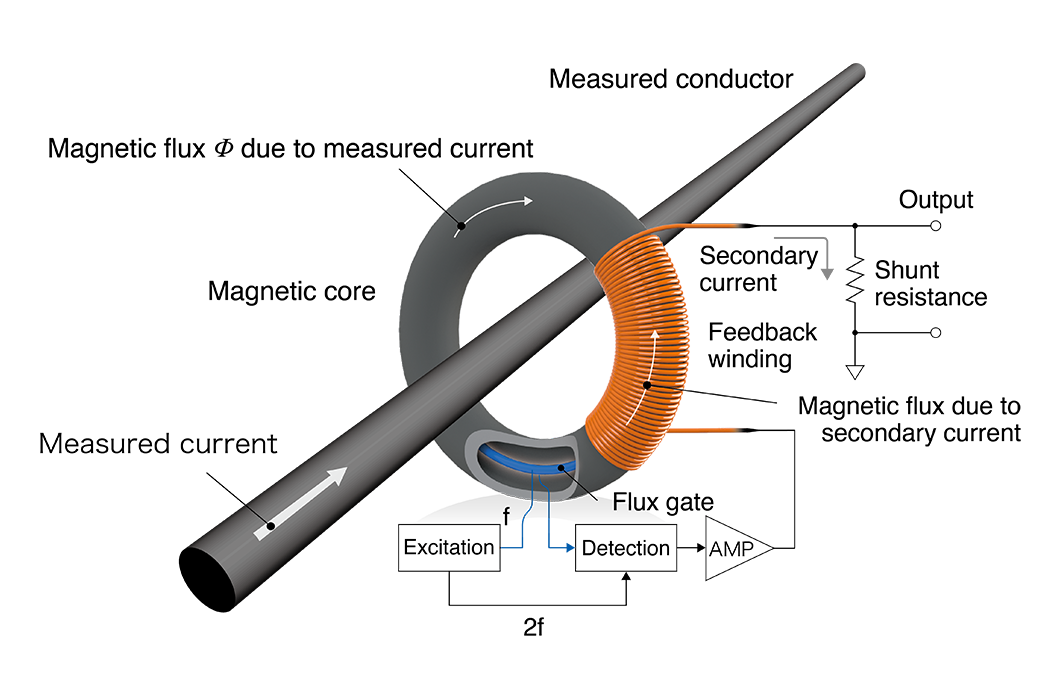

Cảm biến độ chính xác cao áp dụng “phương pháp từ thông bằng không (loại phát hiện cổng thông lượng)” cho phép phát hiện dòng điện tần số cao qua cuộn dây (phương pháp CT), cùng với phát hiện dòng điện DC đến tần số thấp qua “cổng từ thông”.
Phát hiện Cổng Thông Lượng:
Đặc tính này đem lại tính tuyến tính ưu việt, cho phép đo các dòng điện với biên độ đa dạng mà vẫn duy trì độ chính xác cao. Các thành phần cổng thông lượng có độ lệch cực thấp ở phạm vi nhiệt độ rộng nhờ cơ chế hoạt động, mang lại độ chính xác và ổn định nhiệt độ xuất sắc.
Điều này làm cho chúng lý tưởng cho các ứng dụng cần độ chính xác cao như máy phân tích công suất và đồng hồ đo công suất. Chúng cũng thích hợp để đánh giá hiệu suất biến tần, công suất đầu ra, tổn thất trong lò phản ứng/máy biến áp và các phép đo DC kéo dài.

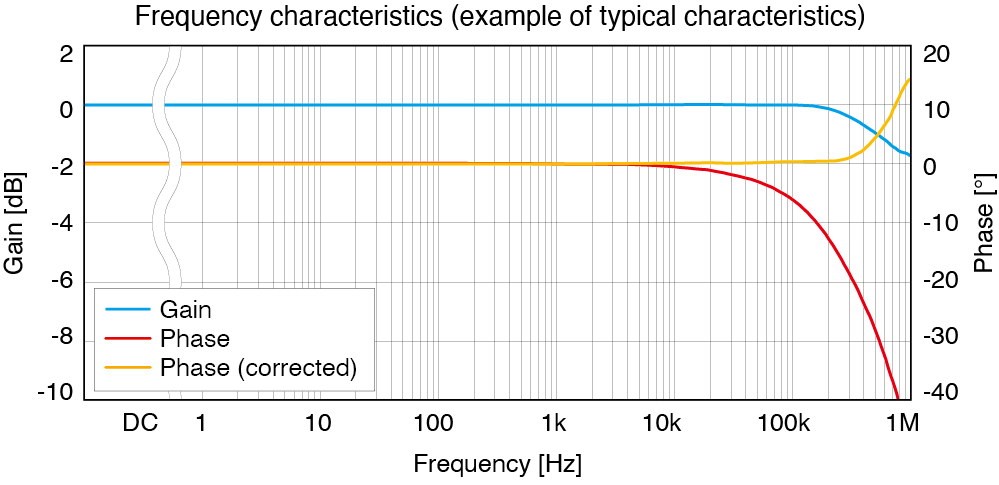

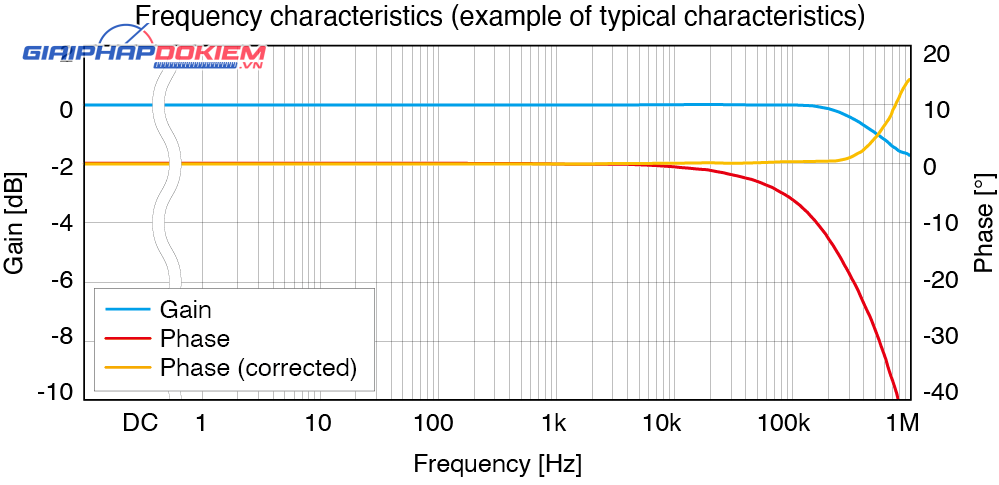

Dải tần rộng
Hioki CT6876A với phạm vi băng thông từ DC tới 1,5 MHz, đứng đầu dòng sản phẩm cảm biến dòng điện truyền qua với định mức 1000 A, trong khi phiên bản CT6876A-1 có băng thông từ DC tới 1,2 MHz. Khi kết hợp với Máy phân tích công suất PW8001, khả năng đo chính xác công suất ở hệ số công suất thấp và tại tần số cao được đảm bảo.
Chức Năng Hiệu Chỉnh Pha Tự Động:
Việc đo lường tần số cao và hệ số công suất thấp yêu cầu việc hiệu chỉnh pha chính xác, và PW8001 thực hiện điều này một cách tự động. Nó có khả năng điều chỉnh pha cảm biến dòng điện với độ phân giải 0,001°, tối ưu hóa hiệu suất cảm biến mà không cần đến sự can thiệp.

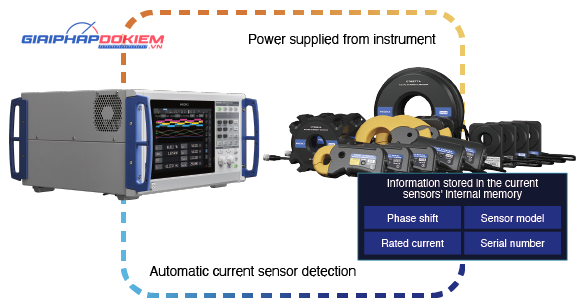

Khả năng phát hiện tự động mang lại sự tiện lợi
Máy phân tích công suất PW8001 tích hợp chức năng tự động phát hiện cảm biến dòng điện, nhờ vào bộ nhớ I2C-EEPROM mà cảm biến được trang bị. Khi cảm biến kết nối với PW8001, thông tin như dữ liệu hiệu chỉnh pha, dòng điện định mức, tên và số sê-ri của cảm biến được thiết bị tự động nhận dạng và xử lý.
Trước kia, việc nhập giá trị hiệu chỉnh pha vào thiết bị phải thực hiện thủ công, tiềm ẩn nguy cơ sai sót do quên cài đặt hoặc lỗi nhập liệu. Tuy nhiên, với hệ thống tự động này, những rủi ro đó được loại bỏ, nâng cao độ chính xác trong tính toán công suất.
Đặc tính kỹ thuật cơ bản của Hioki CT6876A
Dòng điện định mức | 1000 A AC / DC | |||||
---|---|---|---|---|---|---|
Tối đa đầu vào cho phép | Trong phạm vi giảm nhiệt, cho phép lên đến ± 1800 Apeak (giá trị thiết kế) ở 40 ° C trở xuống trong 20 ms hoặc ít hơn | |||||
Băng thông tần số | Biên độ: DC đến 1,5 MHz (CT6876A), DC đến 1,2 MHz (CT6876A-1) Pha: DC đến 1 MHz | |||||
Độ chính xác cơ bản | (DC, 45 Hz ≤ f ≤ 66 Hz) Biên độ: ± 0,04% rdg. ± 0,008% fs, Pha: ± 0,1 ° | |||||
Tỷ lệ điện áp đầu ra | Định mức 2 mV / A (Thiết bị này xuất ra điện áp AC + DC thông qua Bộ cảm biến) | |||||
Tối đa điện áp định mức với đất | 1000 V AC / DC (50/60 Hz, CAT III) | |||||
Đường kính lõi | φ 36 mm (1,42 in) | |||||
Nhiệt độ hoạt động, độ ẩm | -40 ° C đến + 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống (không ngưng tụ) | |||||
Nguồn | Nguồn được cấp qua Bộ phân tích nguồn PW8001, PW6001, PW3390 hoặc Bộ cảm biến CT9555, CT9556, CT9557 hoặc Bộ dòng điện 3ch U8977 | |||||
Tối đa công suất định mức | Tối đa 7,5 VA (ở 1000 A / 55 Hz) | |||||
Kích thước và khối lượng | 160 mm (6,30 inch)Rộng × 112 mm (4,41 inch)H × 50 mm (1,97 inch)D, CT6876A: 970 g (34,2 oz), chiều dài cáp 3 m (9,84 ft), CT6876A-1: 1300 g (45,9 oz), chiều dài cáp 10 m (32,81 ft) | |||||
Phụ kiện | Hướng dẫn sử dụng × 1, Dải nhãn × 6, Các lưu ý khi vận hành × 1 |
