Hệ thống thử nghiệm cuộn dây Tonghui TH901
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

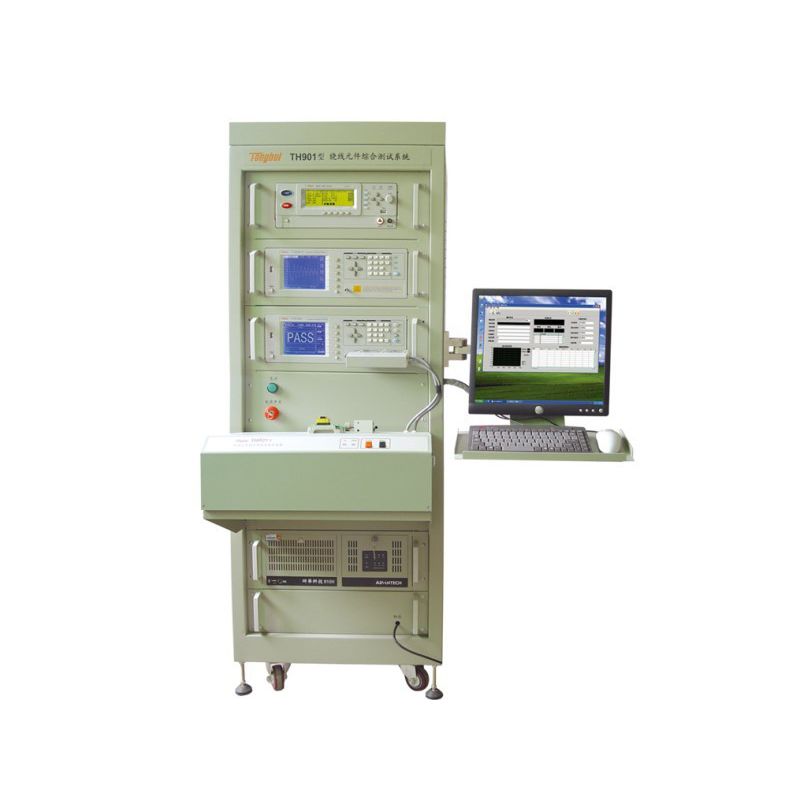

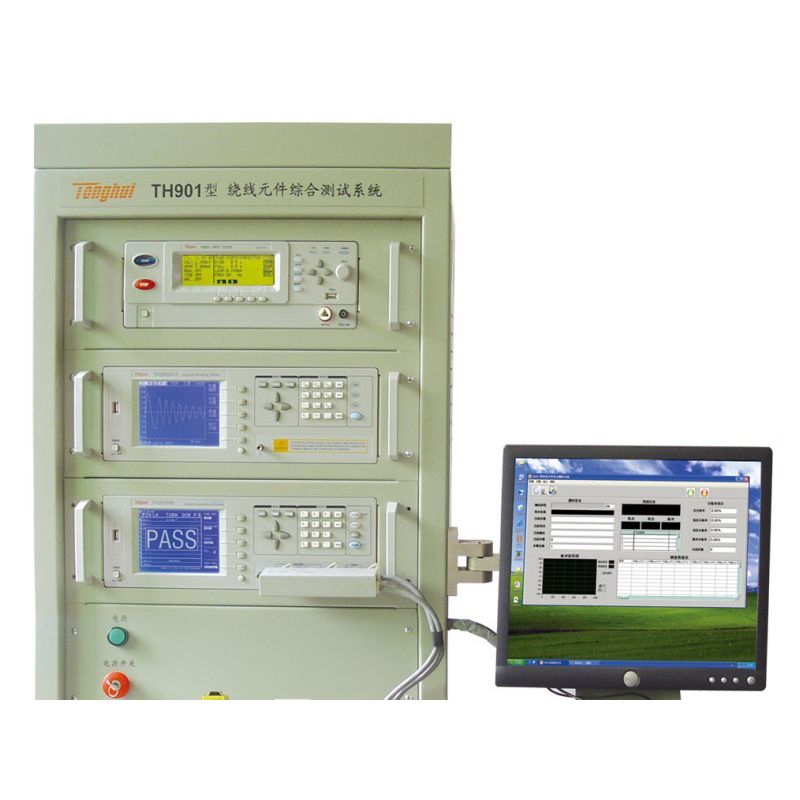

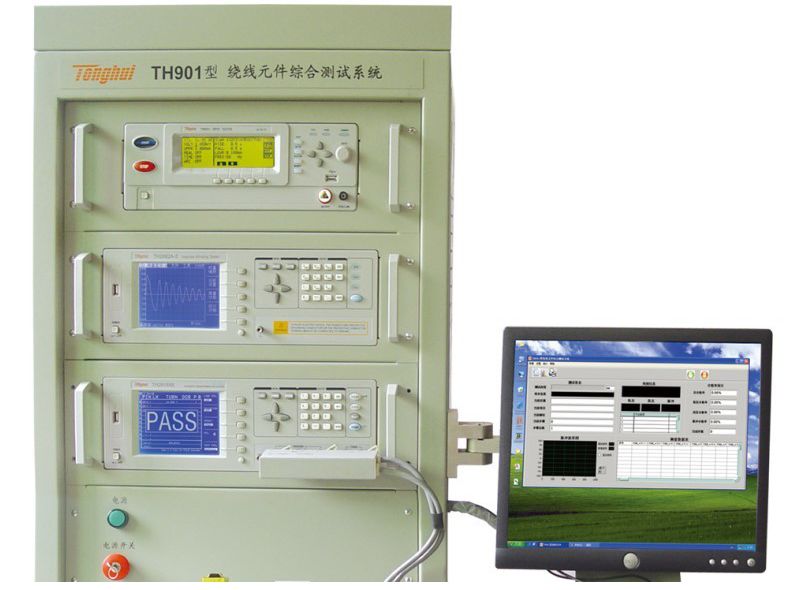

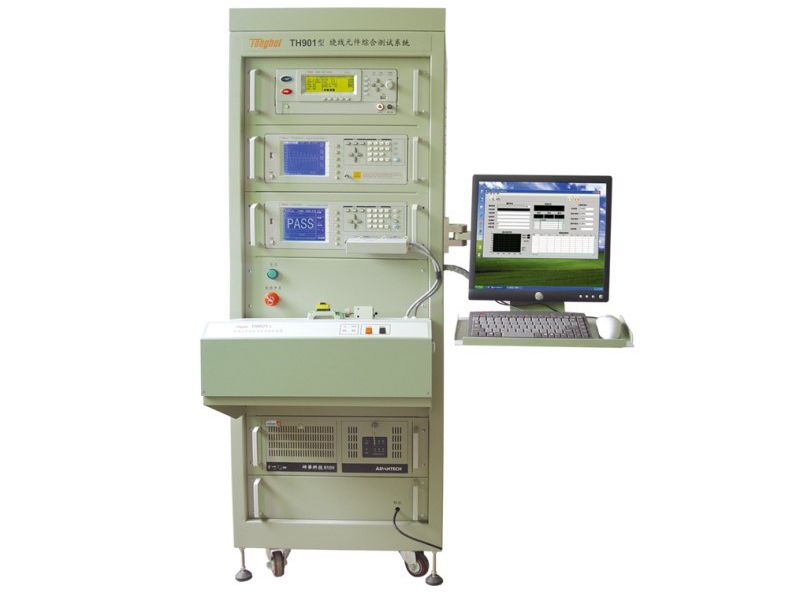

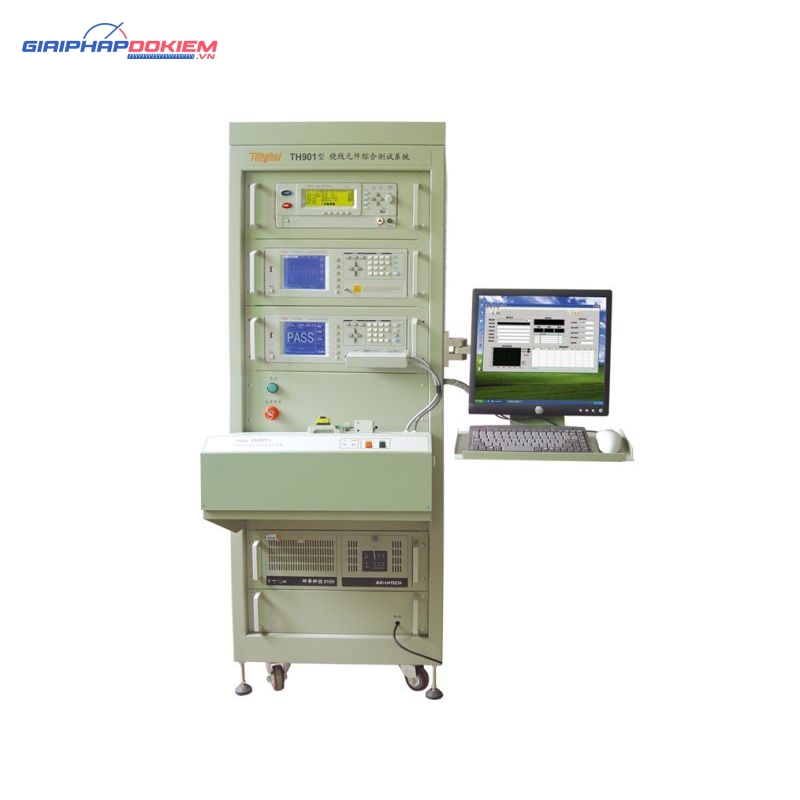

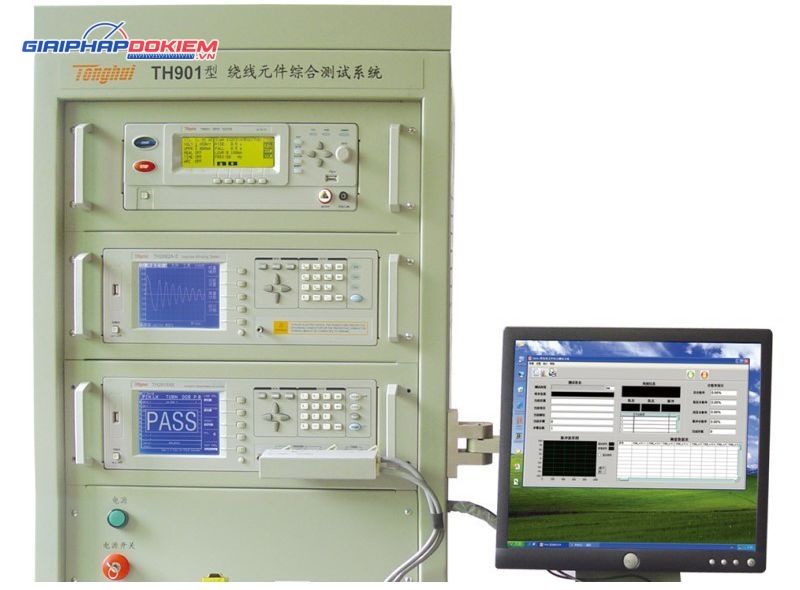

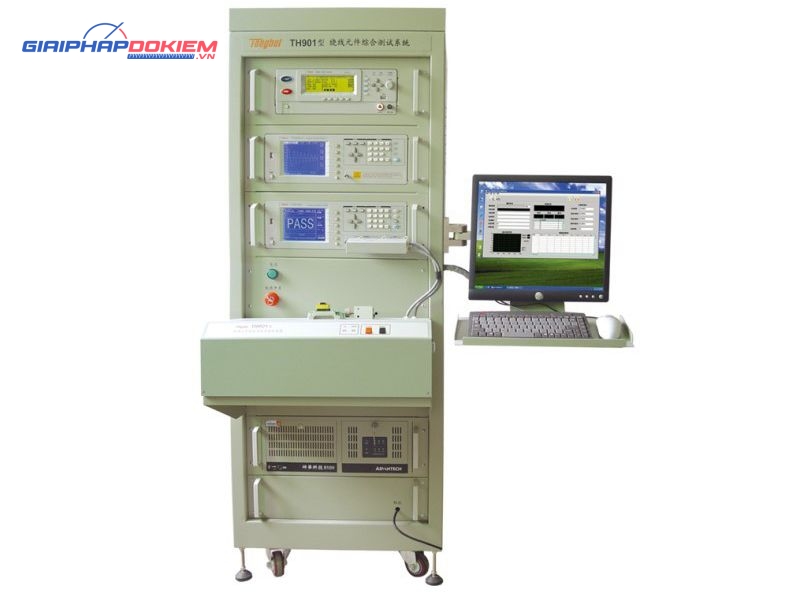

Hệ thống thử nghiệm cuộn dây Tonghui TH901
Tonghui TH901 là thiết bị kiểm tra xung áp (Surge Tester) mạnh mẽ, sử dụng điện áp xung tác động lên cuộn dây để tạo ra một dạng sóng dao động đặc trưng. Bằng cách so sánh dạng sóng này với một mẫu chuẩn đã được lưu trữ, máy sẽ tự động phân tích và đưa ra kết luận về chất lượng cách điện của sản phẩm.
Mô tả hệ thống thử nghiệm cuộn dây Tonghui TH901
■ Đa chức năng:
Hệ thống có thể kiểm tra số vòng dây (Turn), tỷ số vòng dây, tỷ số điện áp, độ tự cảm rò (LK), độ tự cảm (Ls), hệ số chất lượng (Q), điện dung (Cx), tổng trở (Z), điện trở AC (ACR), các thông số điện áp thấp như điện trở DC (DCR), ngắn mạch chân cắm (PS), cân bằng (BL) và nhiều thông số khác. Hệ thống cũng có thể kiểm tra các thông số điện áp cao như chịu đựng điện áp AC, chịu đựng điện áp DC, điện trở cách điện, xung cuộn dây, v.v.
■ Hiệu suất cao:
Hệ thống có thể tự động chuyển đổi từ kiểm tra thông số điện áp thấp sang kiểm tra thông số điện áp cao, do đó các thông số có thể được kiểm tra một lần, nâng cao đáng kể hiệu suất kiểm tra
■ Cơ sở dữ liệu:
Hệ thống tự động ghi lại dữ liệu kiểm tra vào cơ sở dữ liệu, việc ghi dữ liệu nhanh hơn và đáng tin cậy hơn, lưu trữ dữ liệu thuận tiện hơn và đảm bảo an toàn dữ liệu
■ Chức năng thống kê:
Hệ thống đã bổ sung các chức năng thống kê đa dạng, có thể thống kê tỷ lệ đạt yêu cầu của dữ liệu, giá trị CPK, và có thể vẽ biểu đồ kiểm soát, biểu đồ phân bố và các loại biểu đồ khác.
■ Tự động hóa cao:
Hệ thống có thể tự động chuyển đổi kiểm tra các thông số điện áp cao và thấp, dữ liệu kiểm tra được tự động lưu vào cơ sở dữ liệu, và dữ liệu kiểm tra được phân tích thống kê tự động
Thông số kỹ thuật
Tần số: 20Hz-200kHz
L, Lk: 0.01nH-99.9999kH
C: 0.00001pF-9.99999F
R, X, Z, DCR, ACR: 0.01mΩ-99.9999MΩ
Y, B, G: 0.01nS-99.9999S
D: 0.00001-99999.9
Q: 0.01-99999.9
θ: Deg – 179.999°-179.999°; Rad – 3.14159-3.14159
Tỷ số vòng dây: 1:0.01 – 100:1
Kiểm tra cách điện chịu đựng điện áp
Chịu đựng AC: 500VAC-2500VAC (Chân liền kề); 50VAC-5000VAC (Chân cách xa) | Dải kiểm tra: 1μA-30mA | Độ chính xác: ±(2%Reading+5 Digit)
Chịu đựng DC: 50VDC-3500VDC (Chân liền kề); 50VDC-6000VDC (Chân cách xa) | Dải kiểm tra: 0.1μA-10mA | Độ chính xác: ±(2%Reading+5 Digit)
Điện trở cách điện: 50VDC-1000VDC | Dải kiểm tra: 0.1MΩ-50GΩ | Độ chính xác: ± (15%Reading+5 Digit)
Kiểm tra xung cuộn dây
Điện áp đầu ra: 500V-5000V, Bước nhảy 100V, 5% ±25V
Dải kiểm tra độ tự cảm: >20μH
Lấy mẫu dạng sóng: Tốc độ lấy mẫu: 40MSPS/25ns, 20MSPS/50ns, 10MSPS/100ns, 5MSPS/200ns, 2.5MSPS/400ns, 1.25MSPS/800ns, 625kSPS/1.6μs, 312kSPS/3.2μs. Độ phân giải: 8bits. Lấy mẫu: 960bytes
