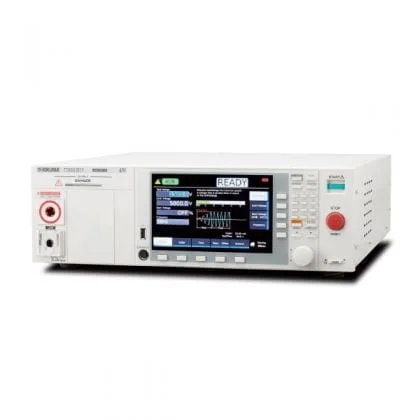

Máy kiểm tra Hipot KIKUSUI TOS9301

1. Đặc điểm của Máy kiểm tra Hipot KIKUSUI TOS9301

Hipot KIKUSUI TOS9301 là một máy phân tích đa phân tích thử nghiệm tiêu chuẩn an toàn điện có thể thực hiện một số loại thử nghiệm an toàn trên các thiết bị điện tử và linh kiện điện tử. Các loại thử nghiệm an toàn bao gồm kiểm tra điện áp chịu đựng, kiểm tra điện trở cách điện, kiểm tra tính liên tục của đất, kiểm tra dòng rò (kiểm tra dòng tiếp xúc, kiểm tra dòng điện dẫn bảo vệ, kiểm tra dòng rò rỉ bệnh nhân) và kiểm tra phóng điện một phần. Vì mô hình được cấu hình theo sự kết hợp của các thử nghiệm cần thiết, có thể đáp ứng các thử nghiệm an toàn khác nhau mà không lãng phí với một đơn vị.

Hipot KIKUSUI TOS9301 phù hợp cho thiết bị R &D, thiết bị kiểm tra và chứng nhận đảm bảo chất lượng, thiết bị kiểm tra và thiết bị dây chuyền sản xuất.

Đặc tính nổi bật:

• Điện áp đầu ra tối đa của thử nghiệm hipot AC: 5kV / 100mA (500VA)
• Điện áp đầu ra tối đa của thử nghiệm hipot DC: 5kV /20mA,7,2kV / 13,9mA (100W)
• Phạm vi đo của thử nghiệm điện trở cách điện: 0,001M Ω đến 100,0 G Ω (DC-25V đến -1000V / DC + 50V đến + 7200V)
• Hipot KIKUSUI TOS9301 cung cấp chức năng điều khiển Rise-time / Fall time control
• Cài đặt điện áp đầu ra và bảng điều khiển được điều khiển thông qua mạng LAN / USB / RS-232C.

2. Ứng dụng của Máy kiểm tra Hipot KIKUSUI TOS9301

• Thử nghiệm trong nhà máy sản xuất vật liệu cách điện
• Phòng QC các nhà máy điện, điện tử, linh kiện ô tô, xe máy;
• Phòng nghiên cứu, phát triển sản phẩm.
• Thử nghiệm không phá hủy và tái sử dụng sản phẩm (mô tơ cỡ nhỏ, transformer, vật liệu cách điện)

Thông số kỹ thuật Máy kiểm tra Hipot KIKUSUI TOS9301

1. Kiểm tra điện áp chịu đựng AC

• Dải điện áp đầu ra: 0.05 kV ~ 5.00 kV; 1V; ±(1.2 % cài đặt + 20 V) (không tải)
• Tải định mức tối đa: 500 VA(5 kV / 100 mA)
• Dòng định mức tối đa: 100 mA (khi điện áp là 0.2 kV trở lên)
• Biến áp định mức: 500 VA
• Dạng sóng điện áp đầu ra: Sine

– Đo: V, A

– Chức năng khác: Judgment, Timer

2. Kiểm tra điện áp chịu đựng DC (DC Hipot)

• Dải điện áp đầu ra: 0.050 kV ~ 7.200 kV; 1 V; ±(1.2 % cài đặt + 20 V)
• Tải định mức tối đa: 100 W (5 kV/20 mA, 7.2 kV/13.9 mA)
• Dòng định mức tối đa: 20 mA

3. Kiểm tra điện trở cách điện

Dải điện áp đầu ra: -25 V ~ -1000 V; 1 V; ±(1.2 % cài đặt + 2 V)

Tải định mức tối đa: 1 W (-1000 V/1 mA)

Dòng định mức tối đa: 1 mA – Đo: V, R

– Chức năng khác: Judgment, Timer

4. Thông số chung

Giao diện: REMOTE, SIGNAL I/O, SCANNER, USB, điều khiển từ xa

Nguồn : Dải điện áp danh định (dải điện áp cho phép): 100 Vac ~ 120 V, 200 V ~ 240 V (90 Vac ~ 132 V, 170 V ~ 250 V)

Công suất tiêu thụ:

+ Không tải (trạng tháiREADY): 100 VA trở xuống

+Tải định mức: 800 VA max.

Tần số: 47 Hz ~ 63 Hz

Hipot KIKUSUI TOS9301 có trọng lượng: xấp xỉ 18 kg (39.7 lb.)
