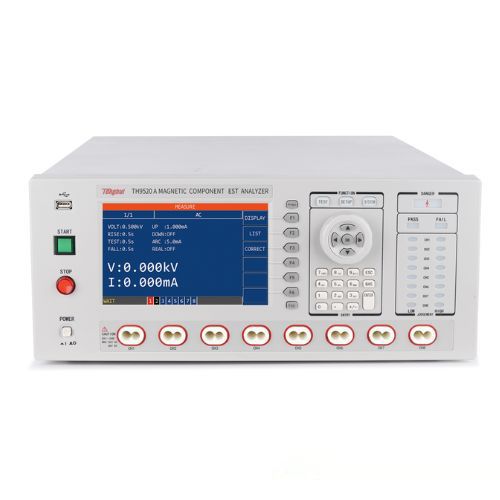

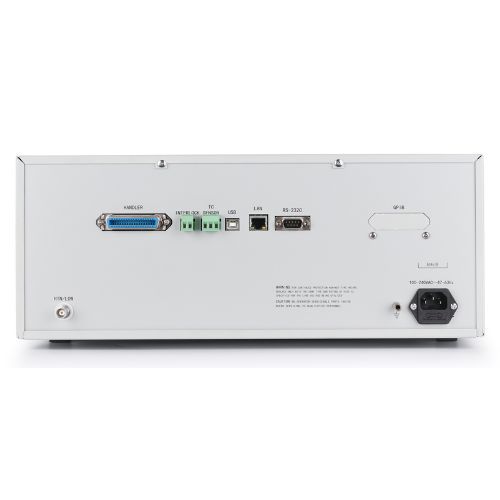

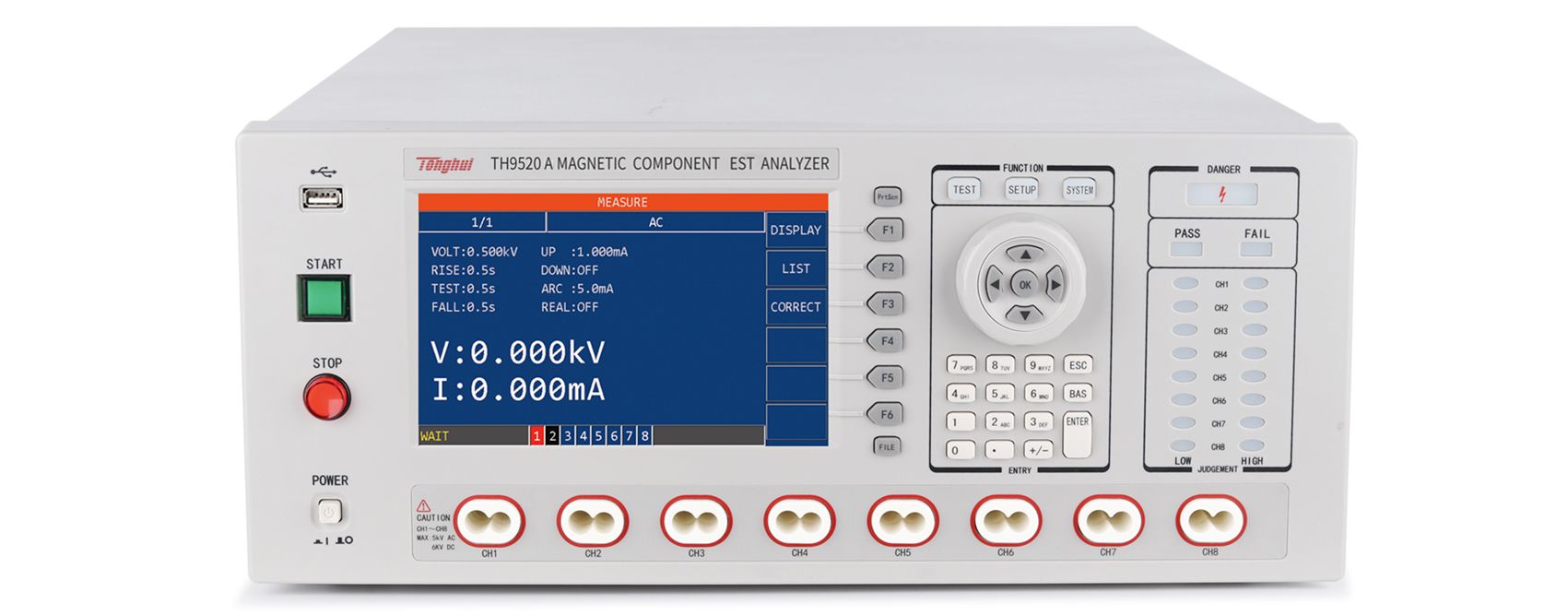

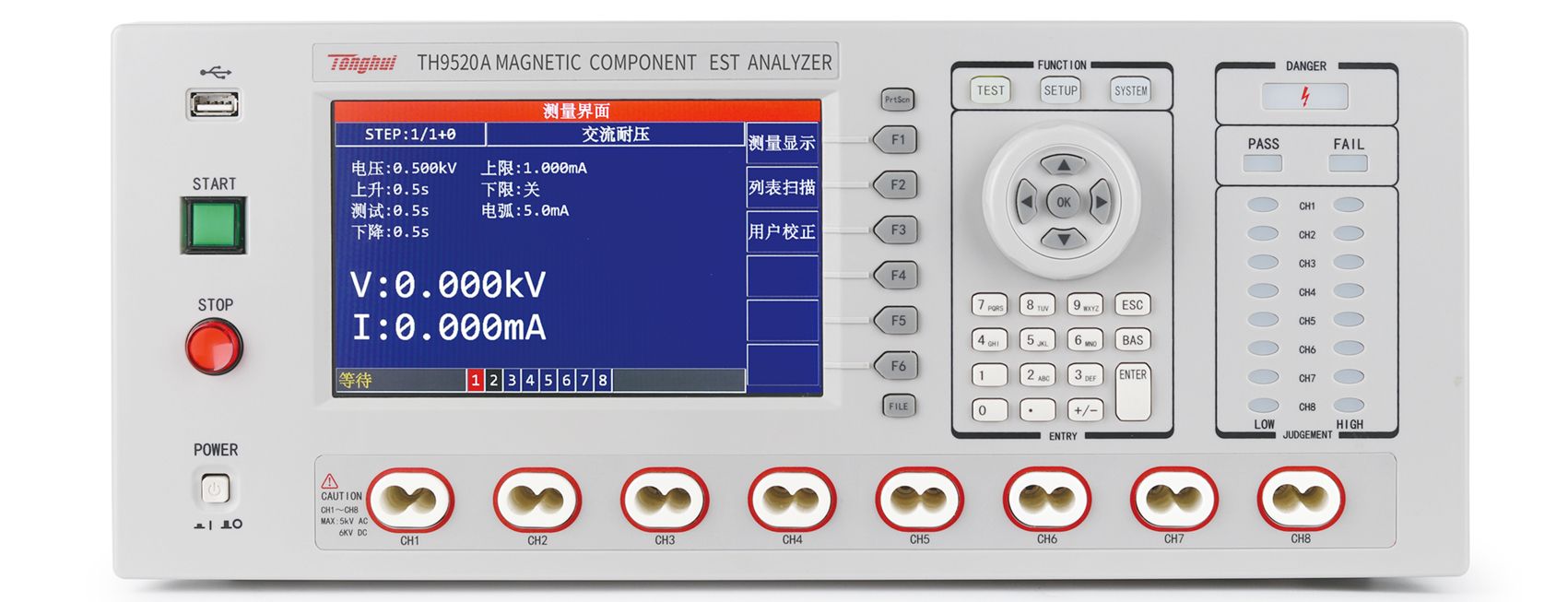

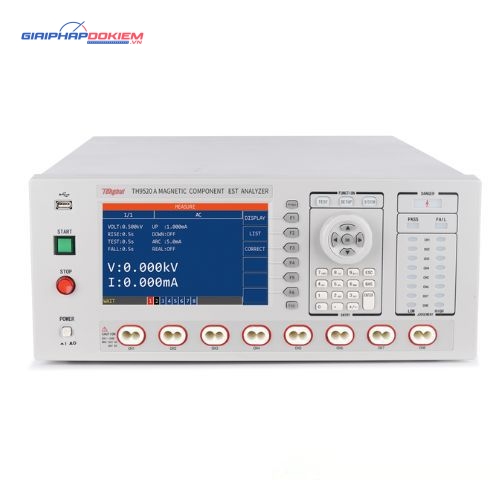

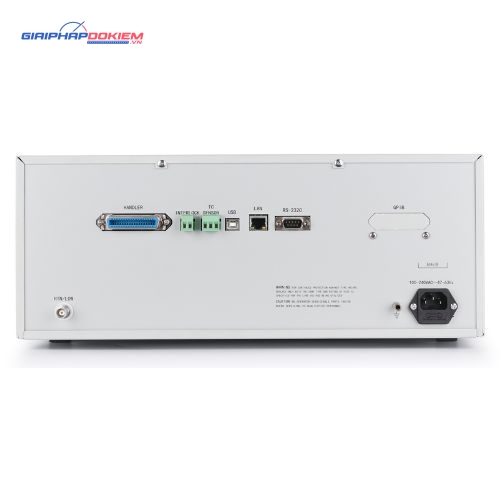

Máy kiểm tra cuộn dây tăng phô TongHui TH9520A

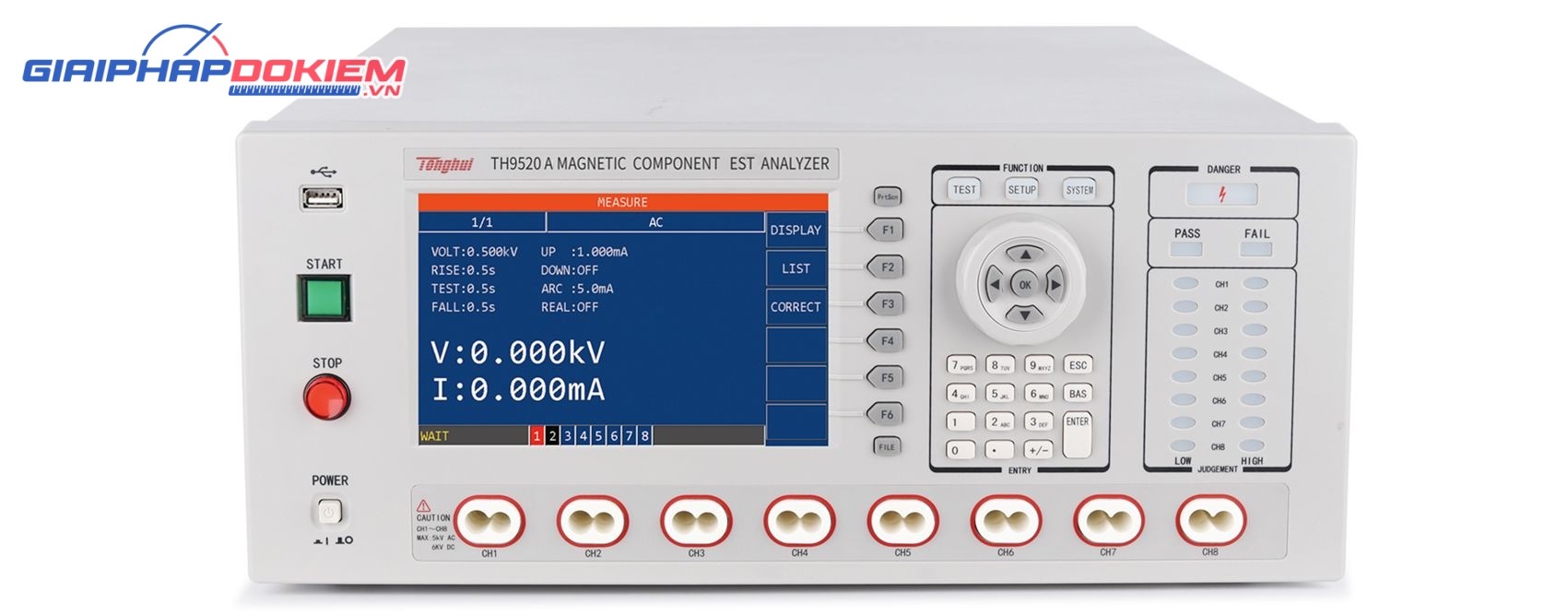

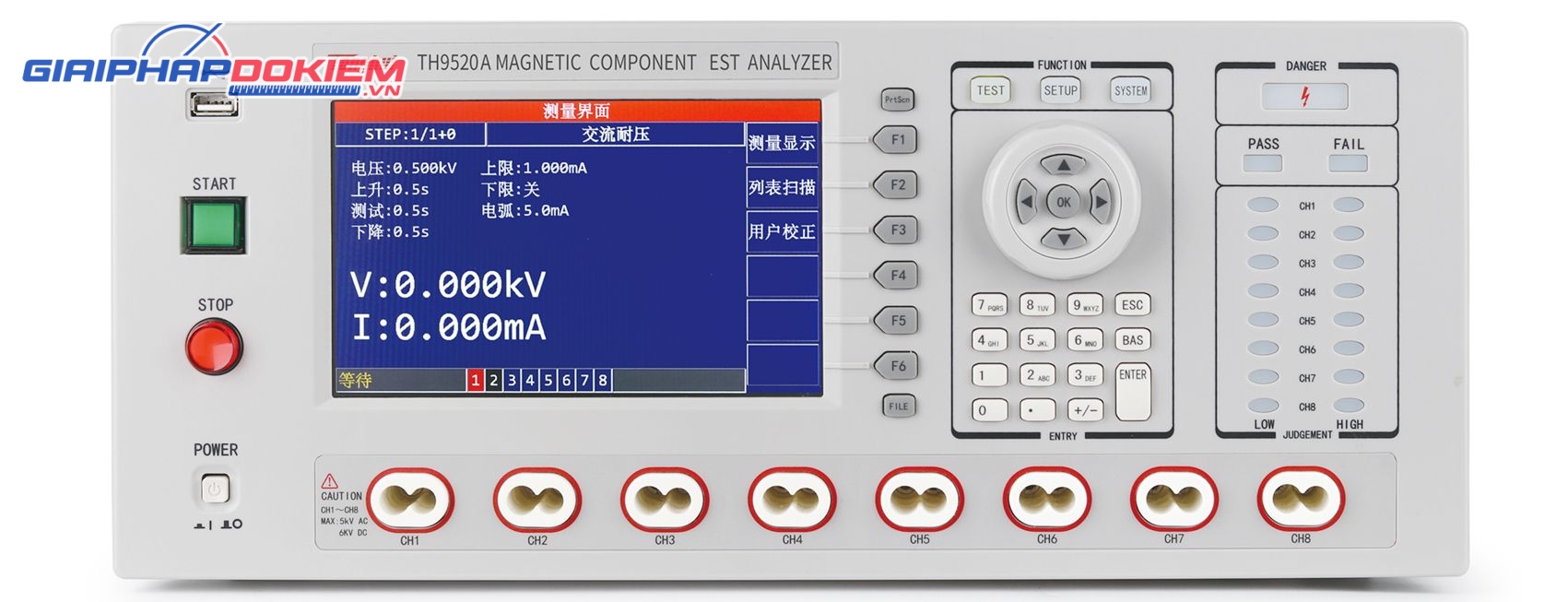

Giới thiệu máy kiểm tra cuộn tăng phô TongHui TH9520A

Cuộn cảm là một đơn vị có dải đo khá phức tạp mà các loại đồng hồ đo điện thông thường khó có thể đo lường chính xác và nhanh chóng được. Đặc biệt là đối với các loại cuộn cảm có giá trị rất lớn hoặc rất nhỏ đòi hỏi phải có một thiết bị chuyên dụng để phân tích các thông số khác, máy kiểm tra cuộn dây là thiết bị chuyên dụng cho việc phân tích các cuộn dây tăng phô cơ.

Hệ thống phân tích tích hợp TongHui TH9520A thực hiện sáu chức năng chính trong một thiết bị duy nhất: điện áp chịu đựng AC, điện áp chịu đựng DC, điện trở cách điện, kiểm tra cách điện giữa các vòng dây, kiểm tra điện trở thấp DC và kiểm tra độ tự cảm (TH9520A tùy chọn). Trước đây, việc kiểm tra các hạng mục đối với các linh kiện dạng cuộn dây như điện áp chịu đựng an toàn, cách điện giữa các vòng dây, điện trở cuộn dây và độ tự cảm cuộn dây (TH9520A tùy chọn) yêu cầu bốn thiết bị khác nhau; giờ đây, tất cả có thể được thực hiện trong một thiết bị duy nhất.

Các ứng dụng của máy kiểm tra cuộn dây tăng phô TongHui TH9520A

– Kiểm tra, phân tích toàn diện các loại động cơ
– Kiểm tra và phân tích chuyên sâu cho máy biến áp
– Kiểm tra toàn diện cuộn cảm
– Kiểm tra và phân tích tổng thể đặc tính điện cảm của cọc sạc
– Kiểm tra phân tích các loại linh kiện có từ tính

Chức năng nổi bật của máy kiểm tra cuộn dây tăng phô TongHui TH9520A

– Phân tích toàn diện 6 trong 1:
Phân tích điện áp AC chịu đựng công suất cao
Phân tích điện áp DC
Phân tích điện trở cách điện
Phân tích các điện theo lượt
Phân tích điện trở DC thấp
Phân tích kiểm tra điện cảm (Option)
– Độ phân giải cao: 7 inch 800×480, màn hình TFT-LCD
– Công nghệ chuyên mạch 8 kênh cho phép kiểm tra cùng lúc 8 linh kiện khác nhau
– Công suất chịu được 200VA AC, phù hợp với tiêu chuẩn kiểm tra động cơ UL1004-1
– Kiểm tra điện trở cách điện: điện áp tối đa có thể đạt 5kV
– Chức năng xả nhanh tự động DC/IR
– Kiểm tra cách điện lần lượt: Lấy mẫu ADC đến 12bit, tốc độ lấy mẫu 200MHz
– Kiểm tra điện trở DC thấp: hỗ trợ tính toán điện trở DC của động cơ kiểu Y
– Chức năng chuyển đổi nhiệt độ điện trở DC thấp và cảm biến nhiệt độ tùy chọn
– Khởi động nhanh chức năng kiểm tra bằng test fixture
– Fixture kiểm tra cao áp loại mới
– Phân tích kiểm tra điện cảm tần số lên đến 100kHz
– Kiểm tra tối đa lên đến 32 bước
– Lưu trữ dữ liệu nội bộ và lưu trữ ở ổ cứng ngoài

Thông Số Kỹ Thuật:
