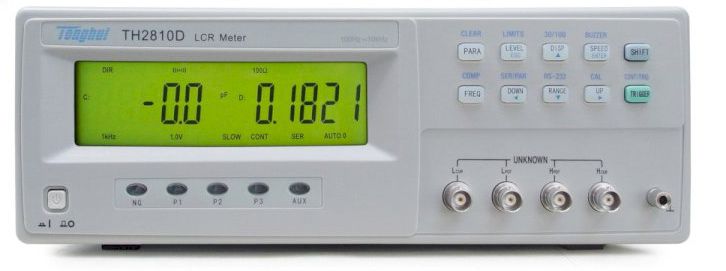

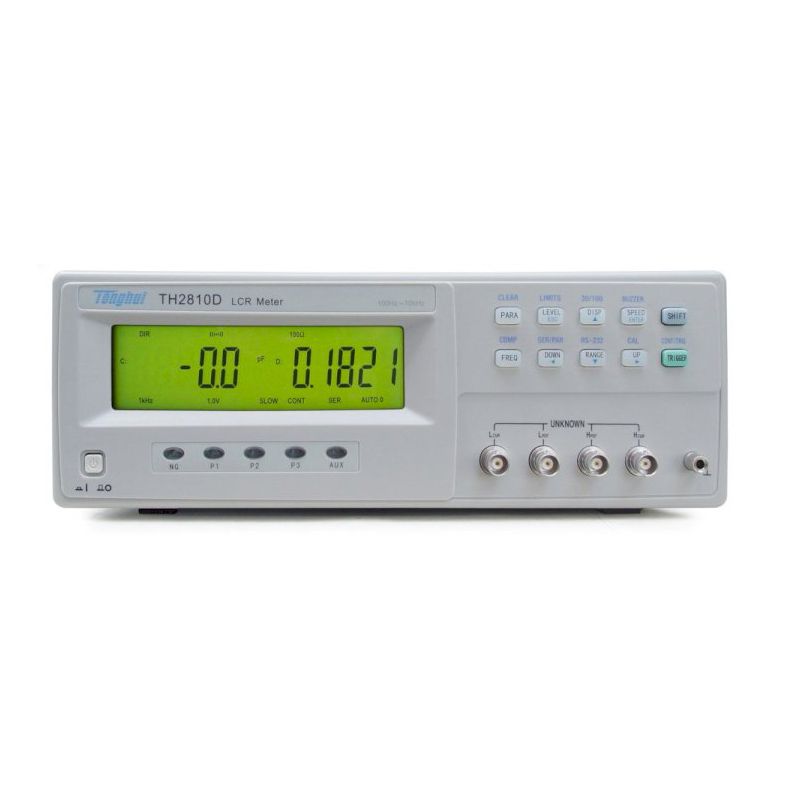

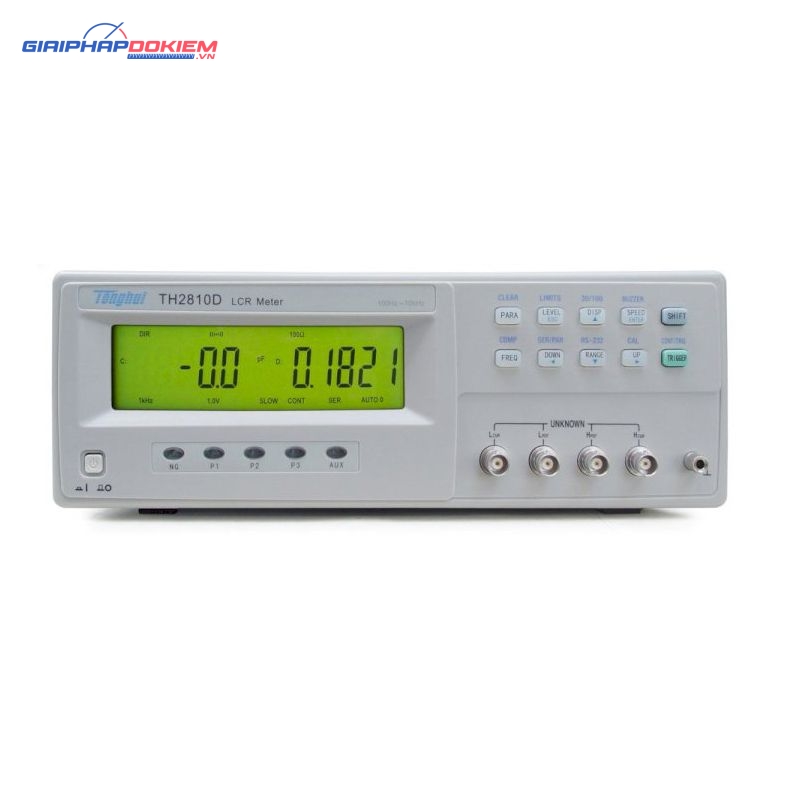

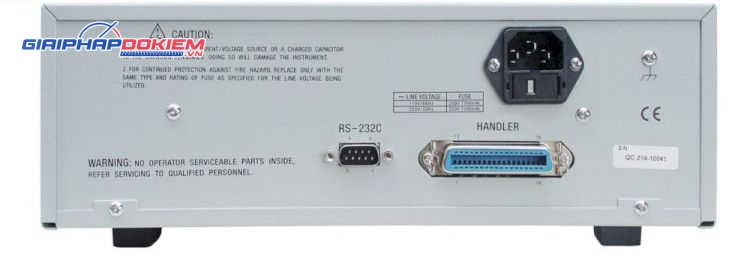

Máy đo LCR để bàn TH2810D 10kHz

Giới thiệu máy đo LCR TH2810D

Máy đo LCRTH2810D là thiết bị được nghiên cứu và  tiến dựa trên những kinh nghiệm của đội ngũ kỹ sư thuộc thương hiệu TongHui. Thiết bị đo  LCR TH2810D là dòng máy dễ dàng sử dụng và là thiết bị hoàn hảo để kiểm soát chất lượng trong dây truyền sản xuất, kiểm tra đầu vào của các thành phần và hệ thống kiểm tra tự động để đảm bảo các thiết bị được vận hành trơn chu mà không xảy ra lỗi.

Các tính năng tiện ích

• Chế độ quét sai số (Comparator): Cho phép thiết lập các ngưỡng giới hạn để phân loại linh kiện (Pass/Fail), kết hợp với âm thanh cảnh báo.

• Hiệu chuẩn linh hoạt: Tính năng “Zeroing” (Open/Short) giúp loại bỏ điện dung ký sinh và điện trở của dây đo, tăng độ chính xác khi đo các giá trị cực nhỏ.

• Giao diện thân thiện: Hệ thống phím bấm trực quan, cho phép thay đổi tần số và dải đo chỉ với một lần bấm.

Thông số kỹ thuật

• Thông số kiểm tra: L-Q, C-D, R-Q, Z|-Q
• Độ chính xác cơ bản: 0.2%
• Mạch tương đương: Nối tiếp, song song
• Chế độ kích hoạt: trong
• Tốc độ đo: Nhanh: 12, Trung bình: 5.1, Chậm: 2.5 (phép đo/giây)
• Cổng đo: Năm cổng
• Tần số kiểm tra: 100Hz, 120Hz, 1kHz, 10kHz, Độ chính xác 0.01%

• Dải hiển thị:
  • |Z|, R: 0.1mΩ – 99.99MΩ
  • C:
    • 100Hz/120Hz 1pF – 99999μ F
    • 1kHz 0.1pF – 9999.9μ F
    • 10kHz 0.01pF – 999.99μ F
  • L:
    • 100Hz/120Hz 1µH – 99999H
    • 1kHz 0.1µH – 9999.9H
    • 10kHz 0.01µH – 999.99H
  • D: 0.0001 – 9.999
  • Q: 0.0001 – 9999
  • Δ%: -999.99% – 999.99%
• Nhiệt độ & Độ ẩm: 0°C – 40°C, ≤90% RH
• Yêu cầu về nguồn điện:
  • Điện áp: 99V – 121V, 198V – 242V
  • Tần số: 47.5Hz – 63Hz
• Công suất tiêu thụ: ≤20 VA

Ứng dụng thực tế

• Sản xuất linh kiện: Kiểm tra chất lượng tụ điện, cuộn cảm, biến áp và điện trở.

• Sửa chữa điện tử: Đo đạc thông số ESR của tụ điện để xác định tình trạng hỏng hóc trong mạch nguồn.

• Nghiên cứu & Phát triển (R&D): Phân tích đặc tính tần số của vật liệu và linh kiện điện tử mới.
