Giới thiệu Máy đo LCR tần số cao GW INSTEK LCR-8205

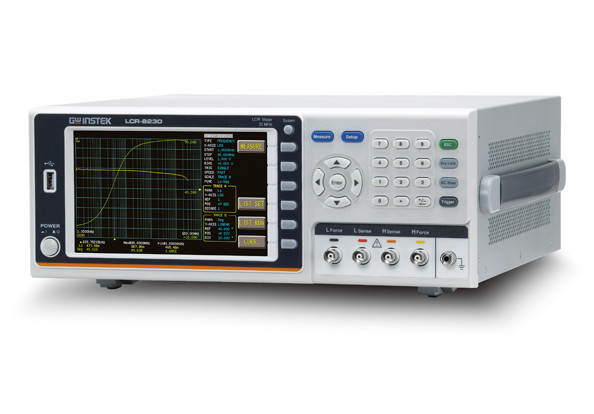

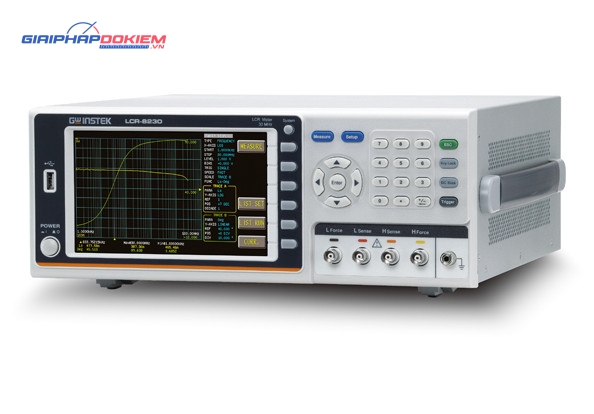

Các kết quả đo có thể được trình bày bằng số hoặc đồ họa theo chế độ đo đã chọn, cho phép người dùng giải thích một cách tối ưu các đặc tính của DUT. Đồng thời, đầy đủ các giao diện tiêu chuẩn như thiết bị USB/RS-232C/Handler và GPIB cho phép người dùng điều khiển thiết bị bằng giao diện quen thuộc nhất mà không phải lo lắng về chi phí đầu tư thêm phần cứng.
Hơn nữa, dòng sản phẩm này còn cung cấp chức năng lưu trữ USB khi hoạt động ở chế độ đồ họa. Các đường cong đặc tính đo được và giá trị của DUT được lưu lại để phân tích tiếp theo. Tính năng đa dạng của Máy đo LCR tần số cao GW INSTEK LCR-8205 có thể giúp người dùng dễ dàng đáp ứng các yêu cầu thử nghiệm của các bộ phận thụ động trong R&D, kỹ thuật và sản xuất.
Thông số kỹ thuật Máy đo LCR tần số cao GW INSTEK LCR-8205
- Tần số kiểm tra: DC, 10Hz ~ 5MHz;6 Digits, ±0.0007%
- Trở kháng đầu ra: 25Ω / 100Ω có thể chọn
- Độ chính xác cơ bản: ± 0,08%
- Tốc độ kiểm tra
_ Tối đa: 25ms (> 10kHz), Nhanh: 50ms (> 20Hz), Trung bình: 100ms
_ Chậm: 300ms, chậm 2: 600ms - Mức tín hiệu kiểm tra
_ Điện áp AC: 10mV ~ 2Vrms (Tần số 1 MHz), 10mV ~ 1Vrms (tần số > 1 MHz hoặc tần số 1MHz và RO = 25Ω)
_ Dòng điện AC: 100μA ~ 20mArms (RO = 100Ω), 200μA ~ 40mArms (RO = 25Ω)
_ Điện áp DCR: 1Vdc (tối đa 40mA)
THÔNG SỐ ĐO máy đo LCR tần số cao GW INSTEK LCR-8205

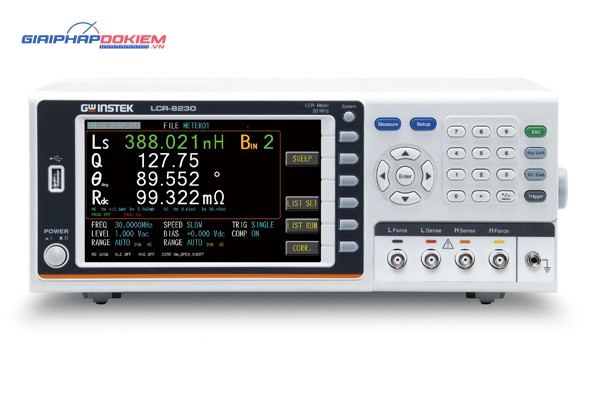

- Đo tối đa 4 thông số và hiển thị cùng một lúc
- Trở kháng (Z), Độ tự cảm (Ls / Lp), Điện dung (Cs / Cp), Điện trở AC (R / Rp), Yếu tố chất lượng (Q)
- Hệ số phân tán (D), Tiếp nhận (Y), Độ dẫn điện (G), Phản ứng (X), Góc pha (θd / θr), Điện nạp (B), Điện trở DC (Rdc)
DANH SÁCH ĐO
- Các bước được liệt kê: 15
- Các thông số được liệt kê: Freq / Vac / Iac / DC Bias / Comp / BIN
- Trigger: TỰ ĐỘNG, LẶP, ĐO ĐƠN
- Swept Graphical: Hai tham số đo
- Thông số quét: Freq / Vac / Iac, Keep Trace
- Các chức năng khác:
_ Điều khiển mức tự động (ALC): Tiêu chuẩn
_ Điện áp DC: 0 ~ ± 12V
_ Xử lý: PASS, FAIL và OK, NG hoặc BIN 1-9
CÁC TÍNH NĂNG KHÁC máy đo LCR tần số cao GW INSTEK LCR-8205
- Hiệu chỉnh: Open/Short/HF Load/Load V / I Giám sát: Vac, Iac, Vdc, Idc
- So sánh: Giá trị, Δ,%
- Âm rung: TẮT, Đạt, Không thành công
- Trung bình: 1 đến 64
- Hiển thị: Màn hình màu LCD 7 “(800×480)

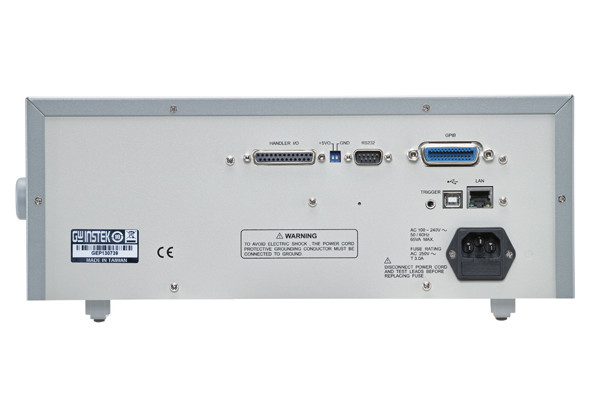

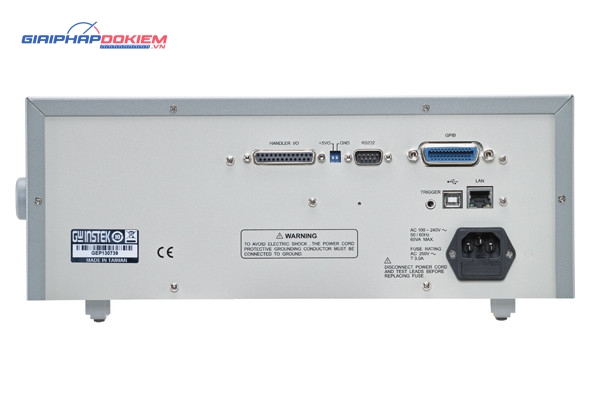

- Giao diện: Đầu vào USB / GPIB / LAN / RS-232 / Handler / USB Host / TRIGGER
- Nguồn điện: AC 100V ~ 240V, 50 / 60Hz; Tiêu thụ: 65VA (tối đa)
- Kích thước và trọng lượng: 346 (W) X 145 (H) X 335 (D) mm; Xấp xỉ 3,3kg
PHỤ KIỆN máy đo LCR tần số cao GW INSTEK LCR-8205
- 1 Hướng dẫn an toàn , 1 CD (hướng dẫn sử dụng)
- 1 Dây nguồn, 1 đầu đo LCR-06B
