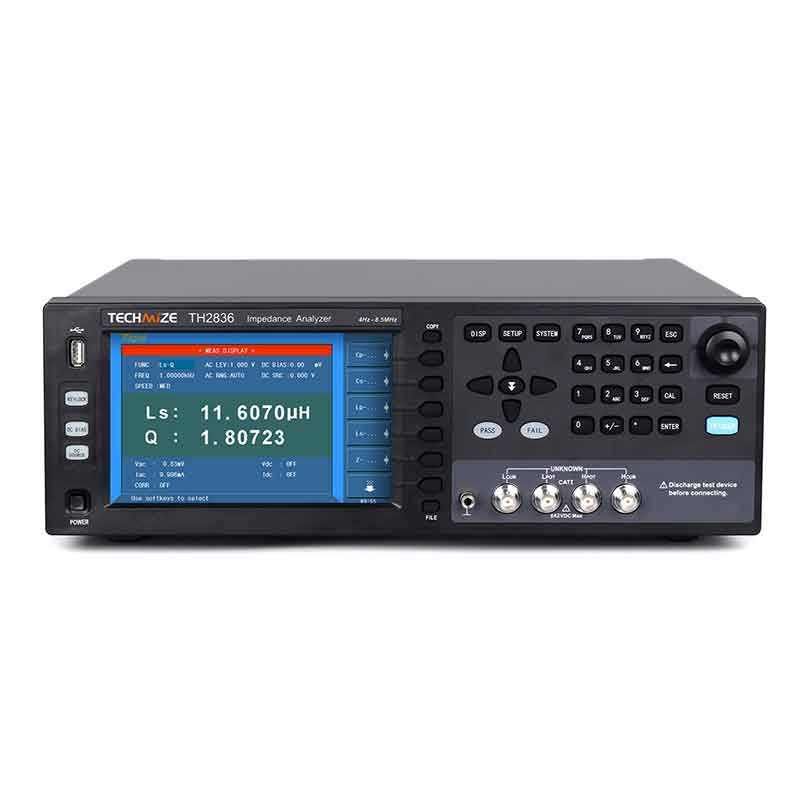

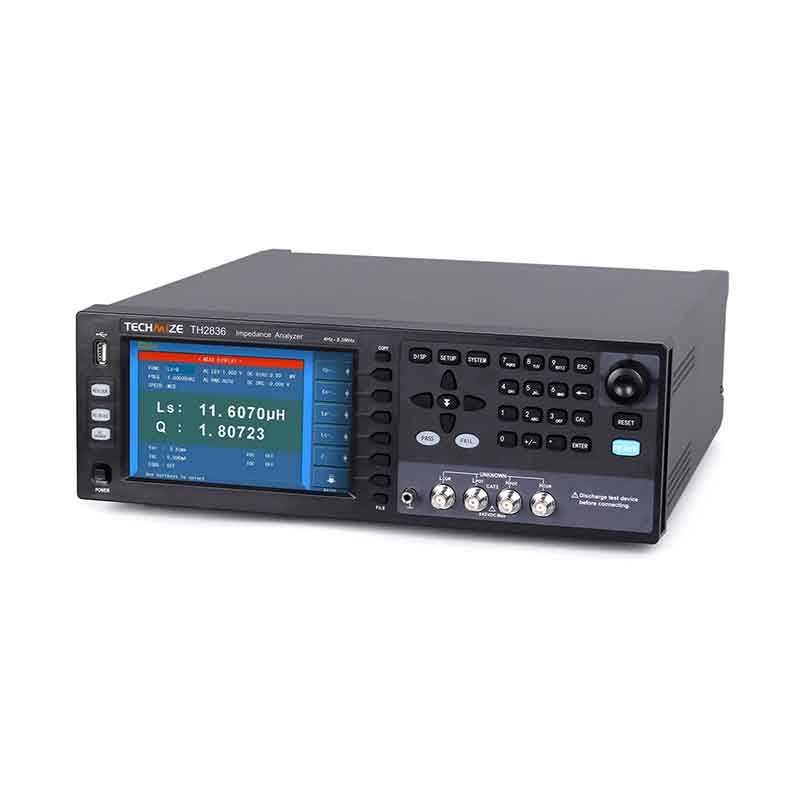

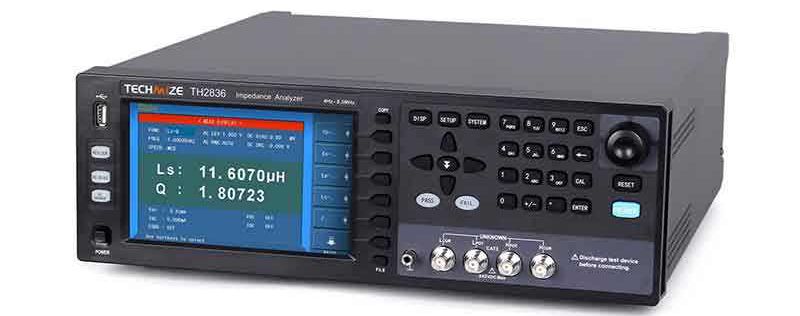

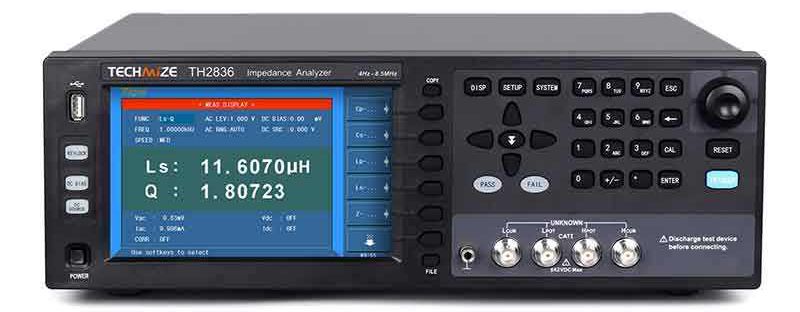

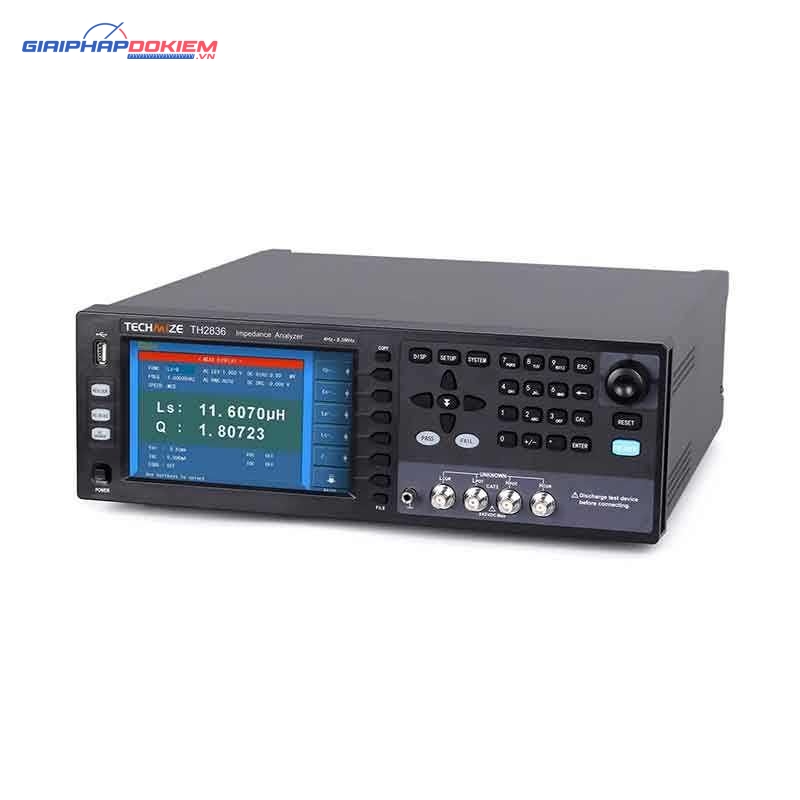

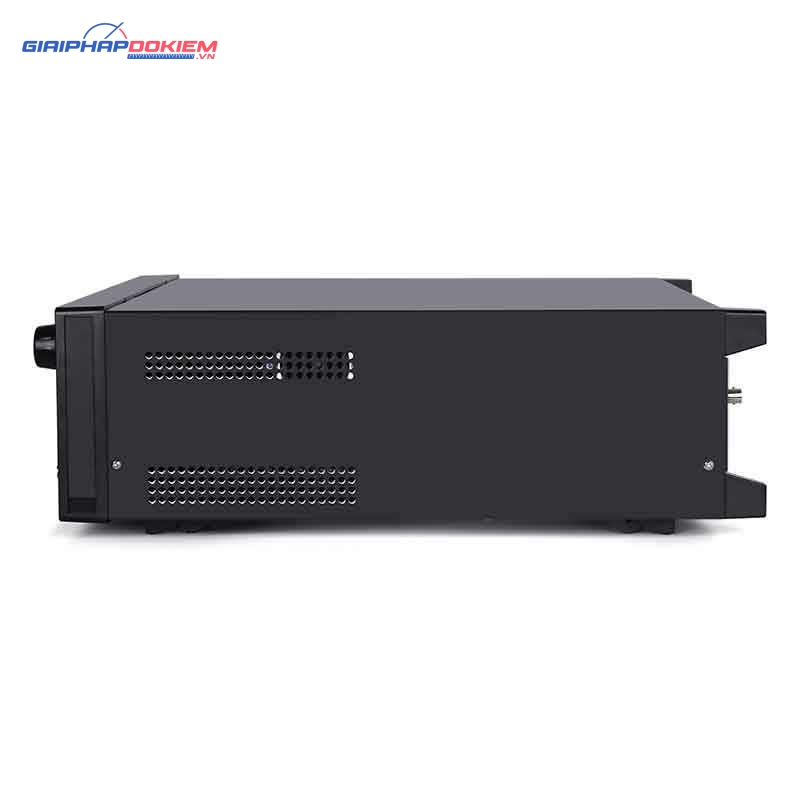

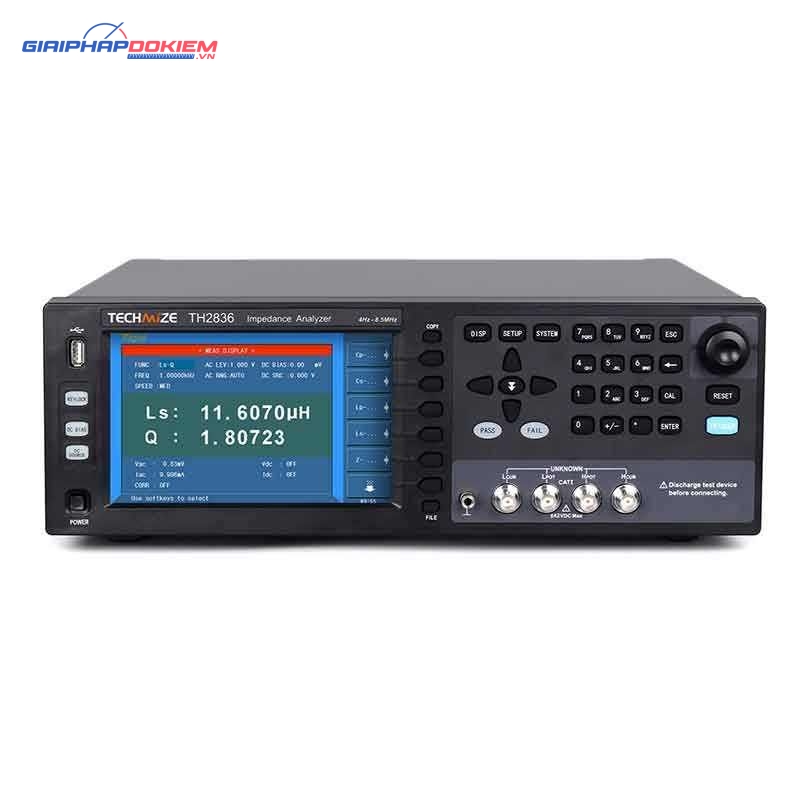

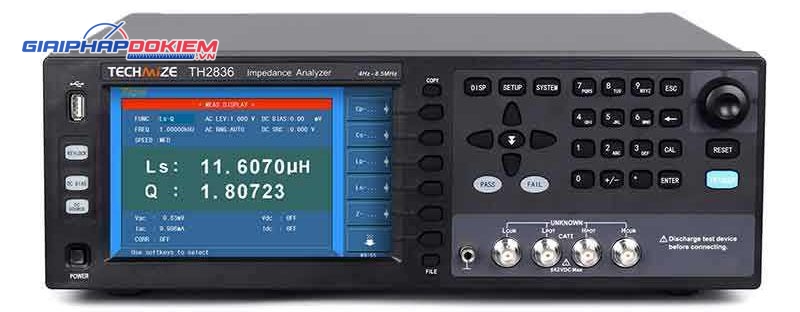

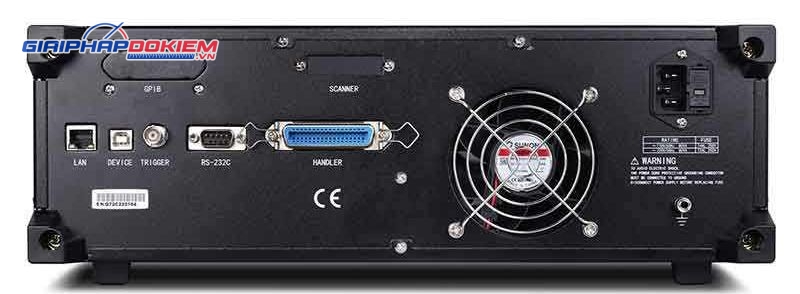

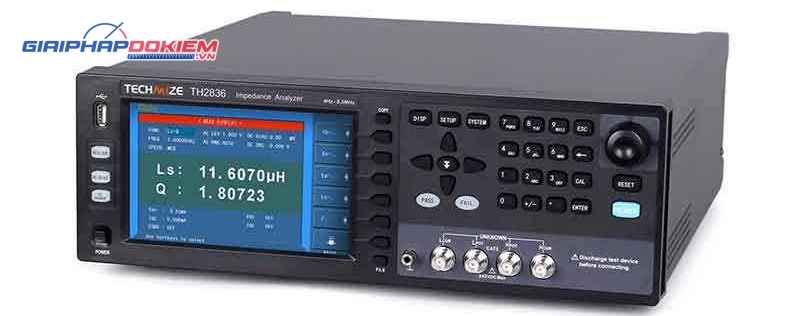

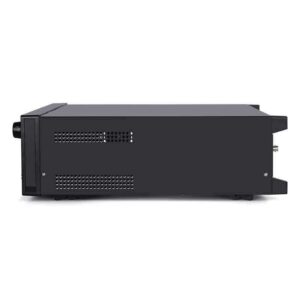

Thiết bị kiểm tra trở kháng TongHui TH2836

Giới thiệu thiết bị kiểm tra trở kháng TongHui TH2836

TongHui TH2836 là thiết bị kiểm tra trở kháng thế hệ mới được phát triển thành công bằng cách sử dụng nguyên lý cầu cân bằng tự động tiên tiến quốc tế hiện nay. Nó có độ chính xác cơ bản là 0,05%, tốc độ kiểm tra nhanh nhất là 5,6ms và dải tần 4Hz-8,5 MHz. Cấu hình cổng cặp bốn cực có thể loại bỏ hiệu quả ảnh hưởng của việc ghép điện từ của các đường thử, mở rộng giới hạn dưới của khả năng kiểm tra trở kháng thấp thấp hơn mười lần so với các thiết bị cấu hình năm cực thông thường.

TH2836 hỗ trợ các điều kiện kiểm tra công suất cao của tín hiệu kiểm tra 2V AC và độ lệch 10V DC, đồng thời khả năng quét danh sách đa thông số/phân tích đồ họa đa thông số nâng cao sẽ giúp người dùng mở rộng khả năng đánh giá toàn diện các thành phần.

TH2836 là một công cụ mạnh mẽ để thiết kế, kiểm tra, kiểm soát chất lượng và thử nghiệm sản xuất linh kiện điện tử. Hiệu suất và chức năng tuyệt vời của nó cung cấp một công cụ mạnh mẽ cho việc thiết kế và phát triển mạch cũng như nghiên cứu và phát triển vật liệu (vật liệu điện tử và vật liệu phi điện tử).

Ứng dụng

■ Các linh kiện thụ động:

Tụ điện, cuộn cảm, lõi từ, điện trở, linh kiện áp điện, máy biến áp, chipset

Đánh giá thông số trở kháng và phân tích hiệu năng của các thành phần phần cứng và mạng, v.v.

■ Linh kiện bán dẫn:

Kiểm tra và phân tích các thông số ký sinh của mạch tích hợp điều khiển LED; đặc tính CV DC của điốt varactor; phân tích các thông số ký sinh của transistor hoặc mạch tích hợp.

■ Các thành phần khác:

Đánh giá trở kháng của mạch in, rơle, công tắc, cáp, pin, v.v.

■ Vật liệu điện môi:

Đánh giá hằng số điện môi và góc tổn hao của nhựa, gốm sứ và các vật liệu khác.

■ Vật liệu từ tính:

Đánh giá độ thẩm thấu và góc tổn hao của ferit, vật liệu vô định hình và các vật liệu từ tính khác.

■ Vật liệu bán dẫn:

Hằng số điện môi, độ dẫn điện và đặc tính CV của vật liệu bán dẫn

■ Màn hình LCD:

Các đặc tính CV như hằng số điện môi và hằng số đàn hồi

Thông số kỹ thuật
