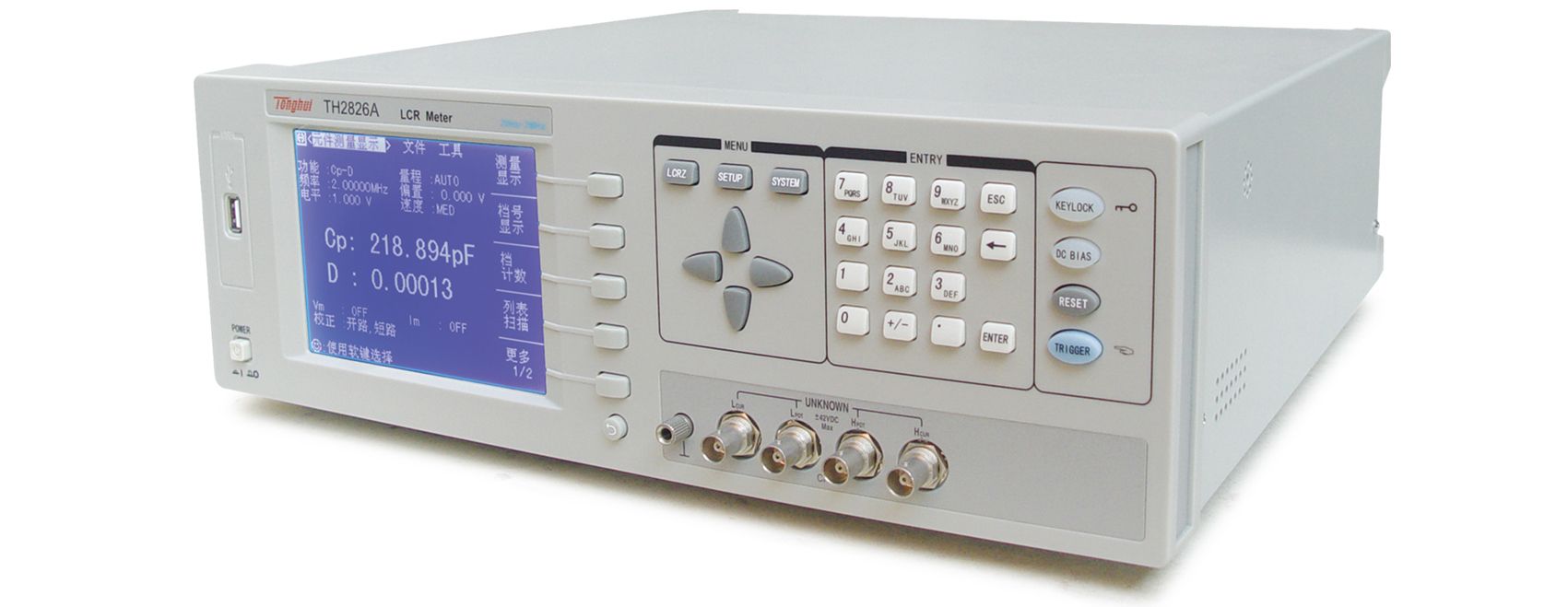

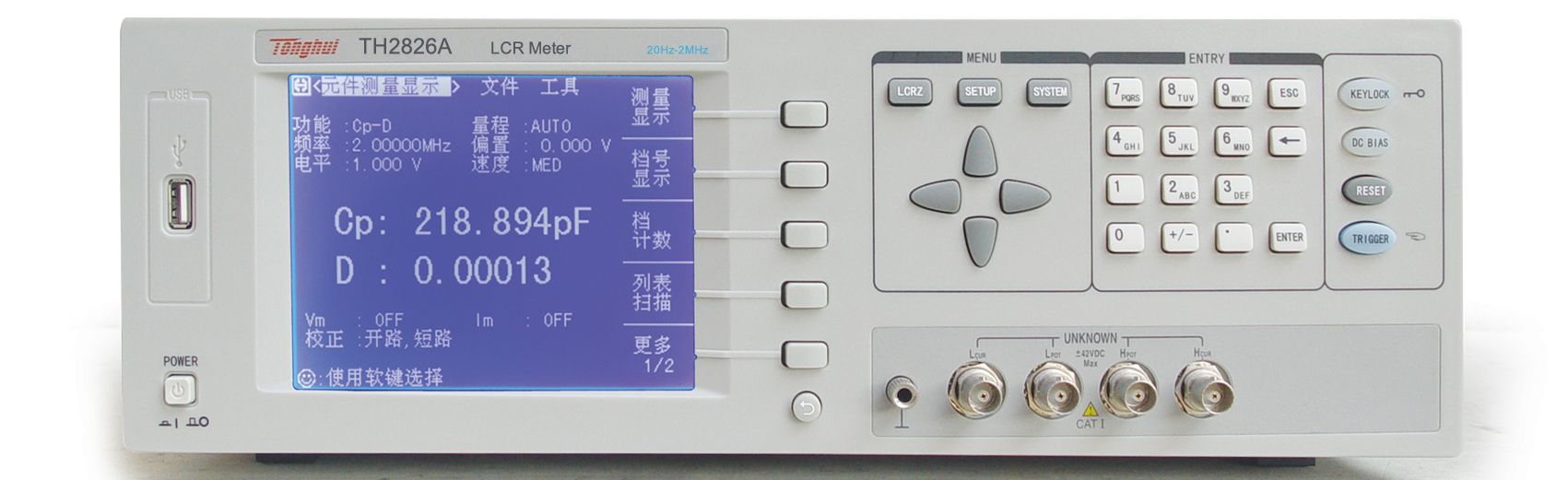

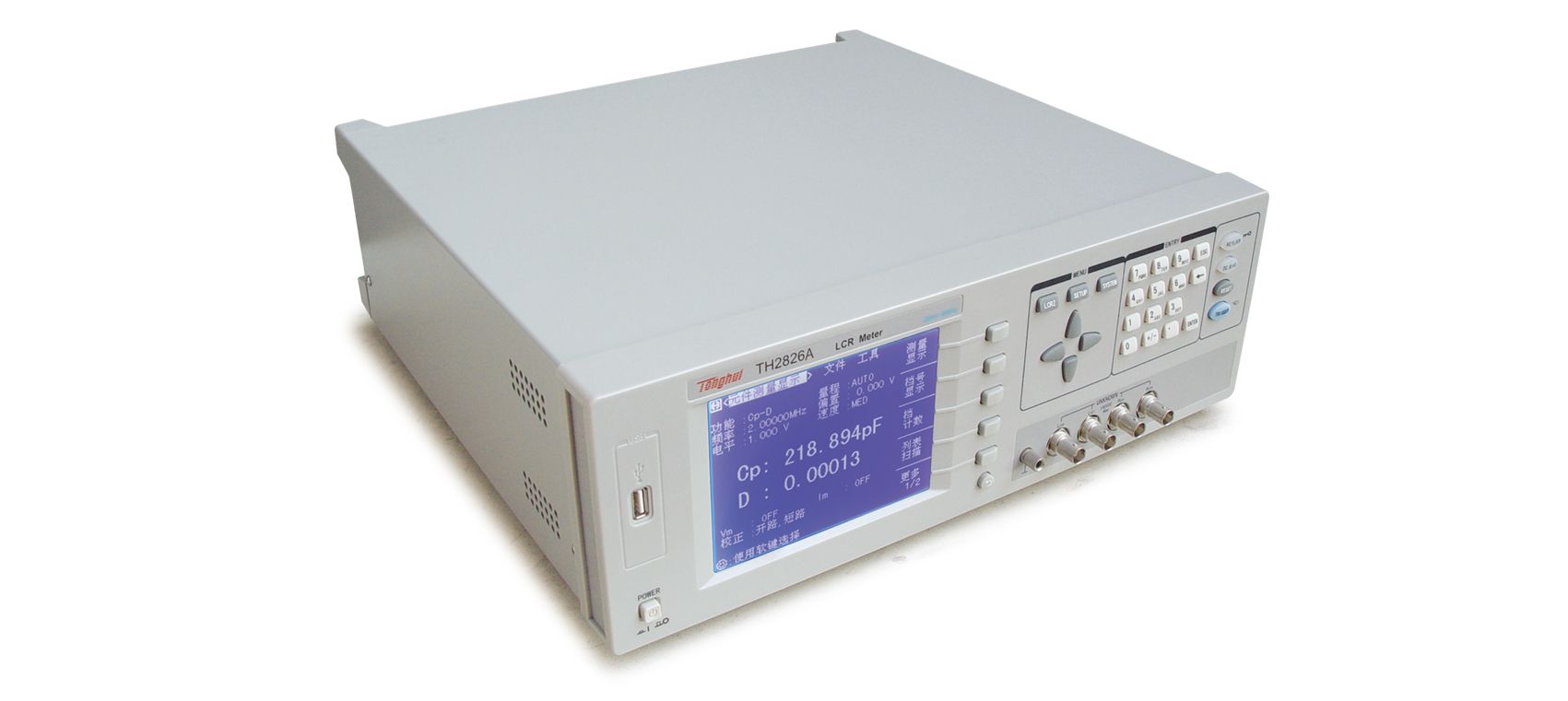

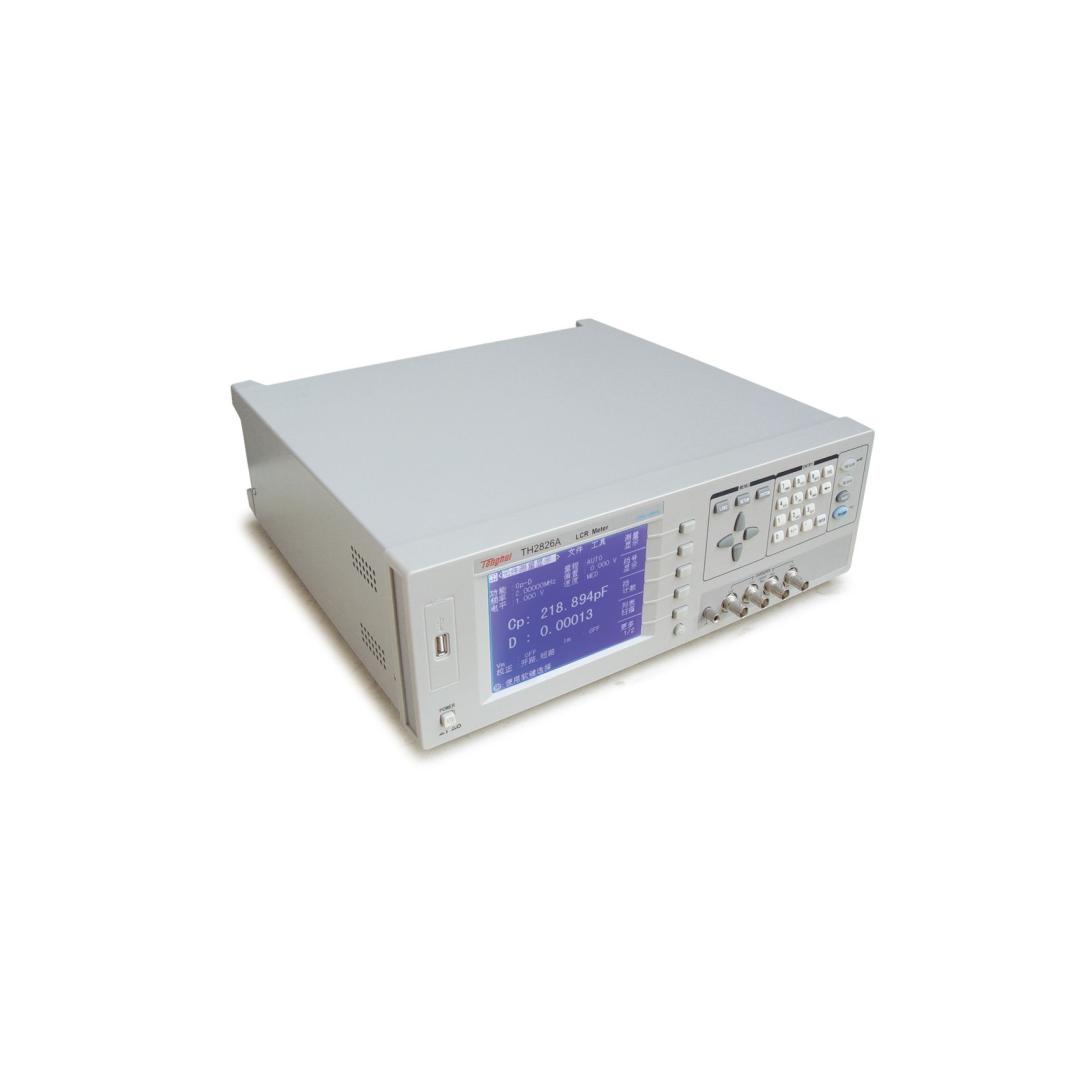

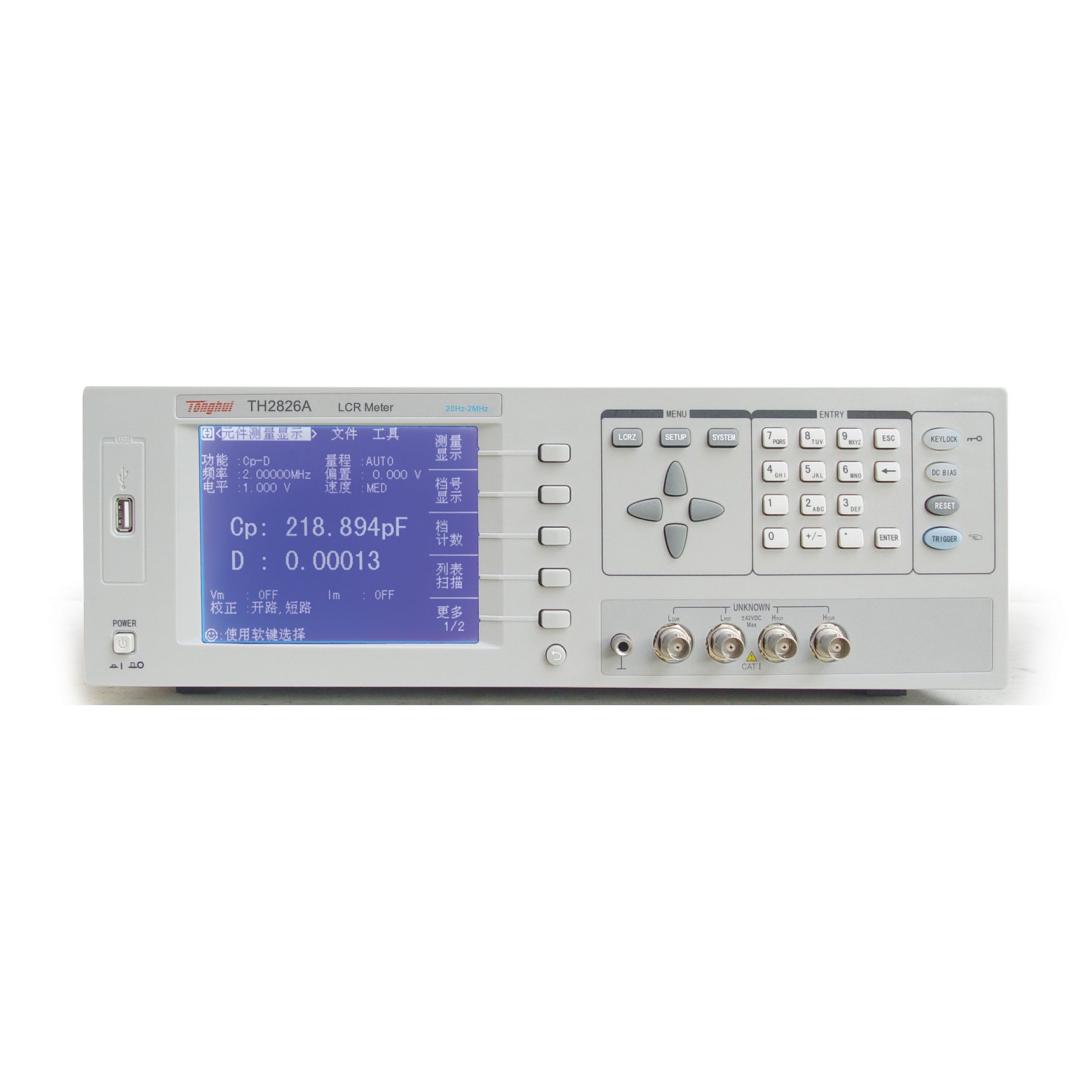

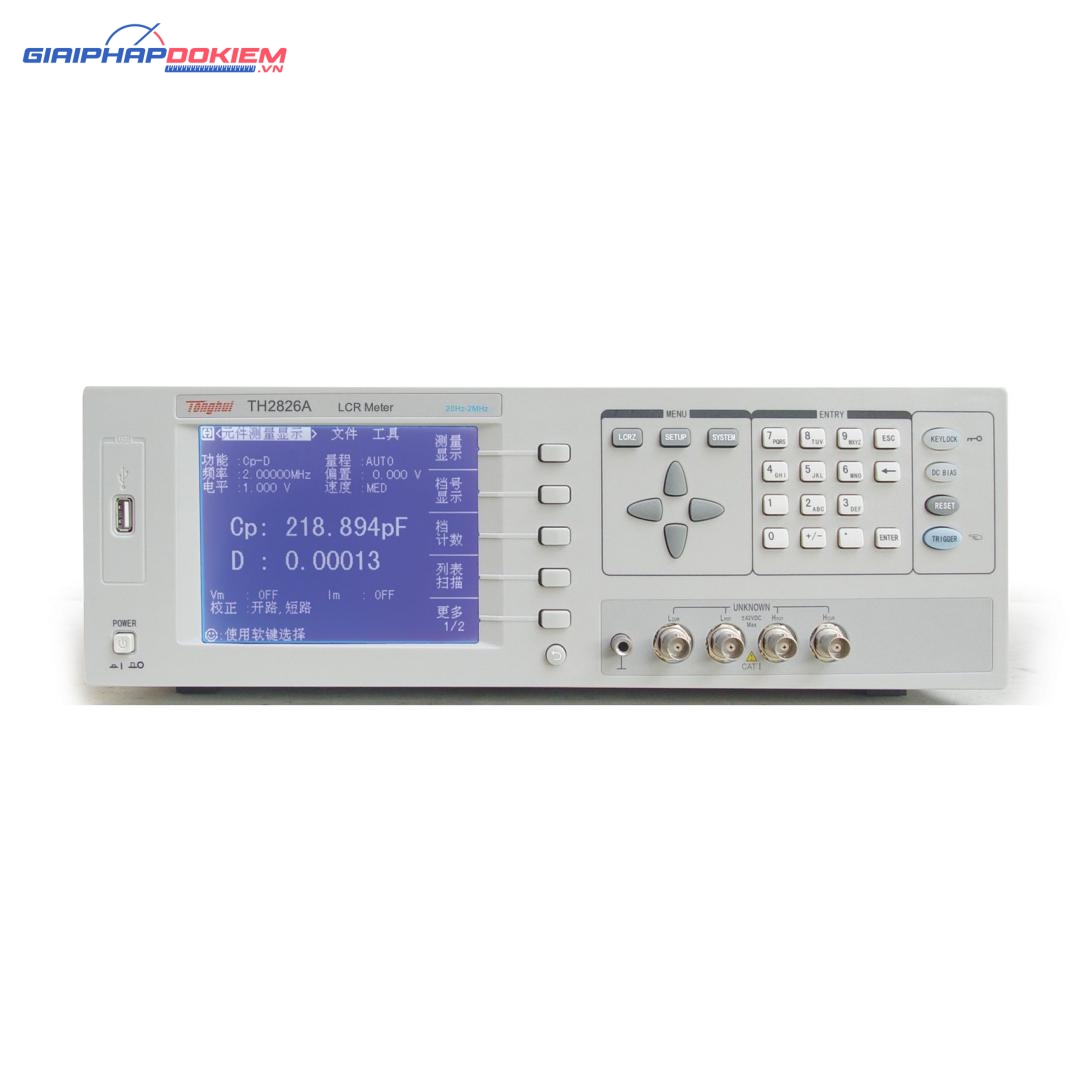

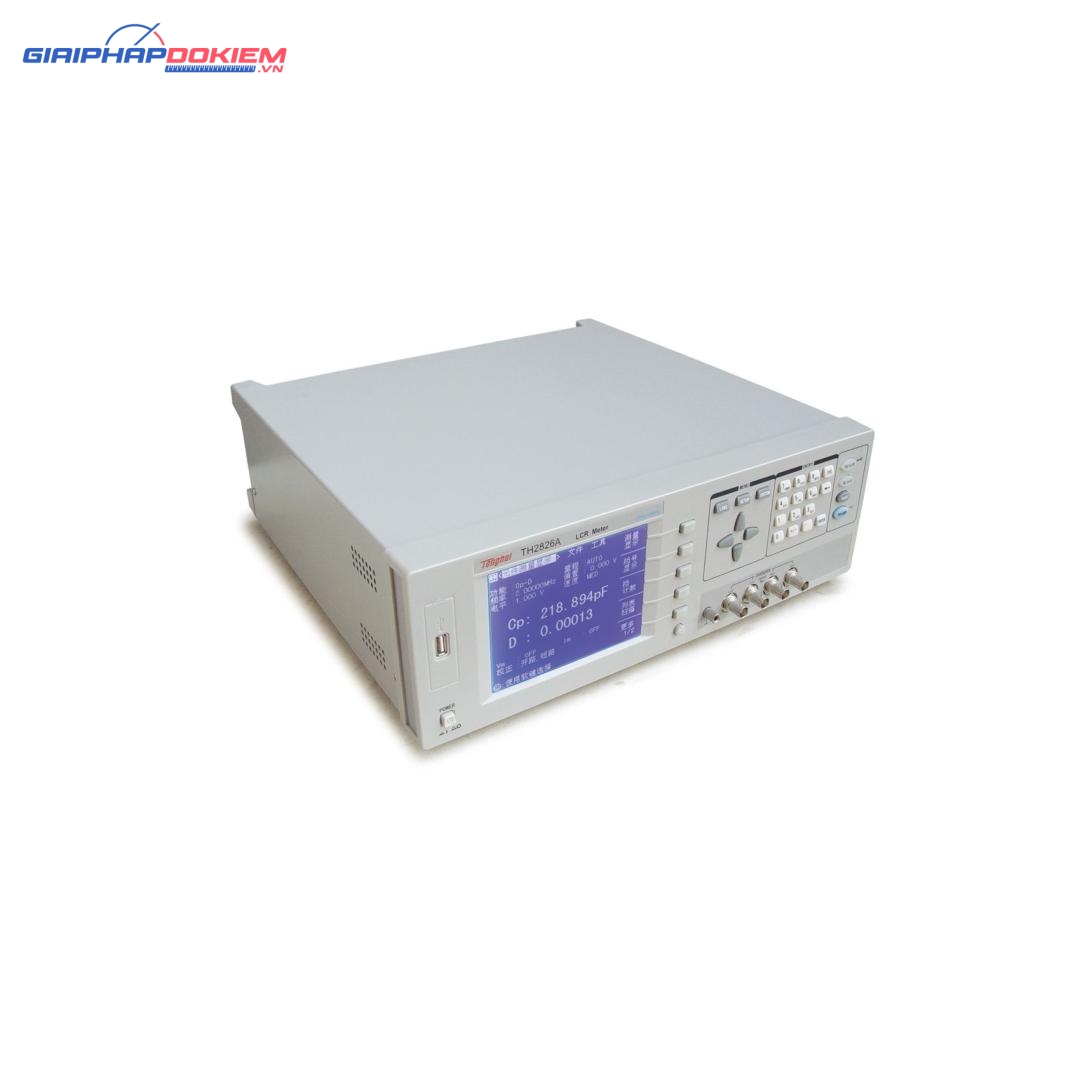

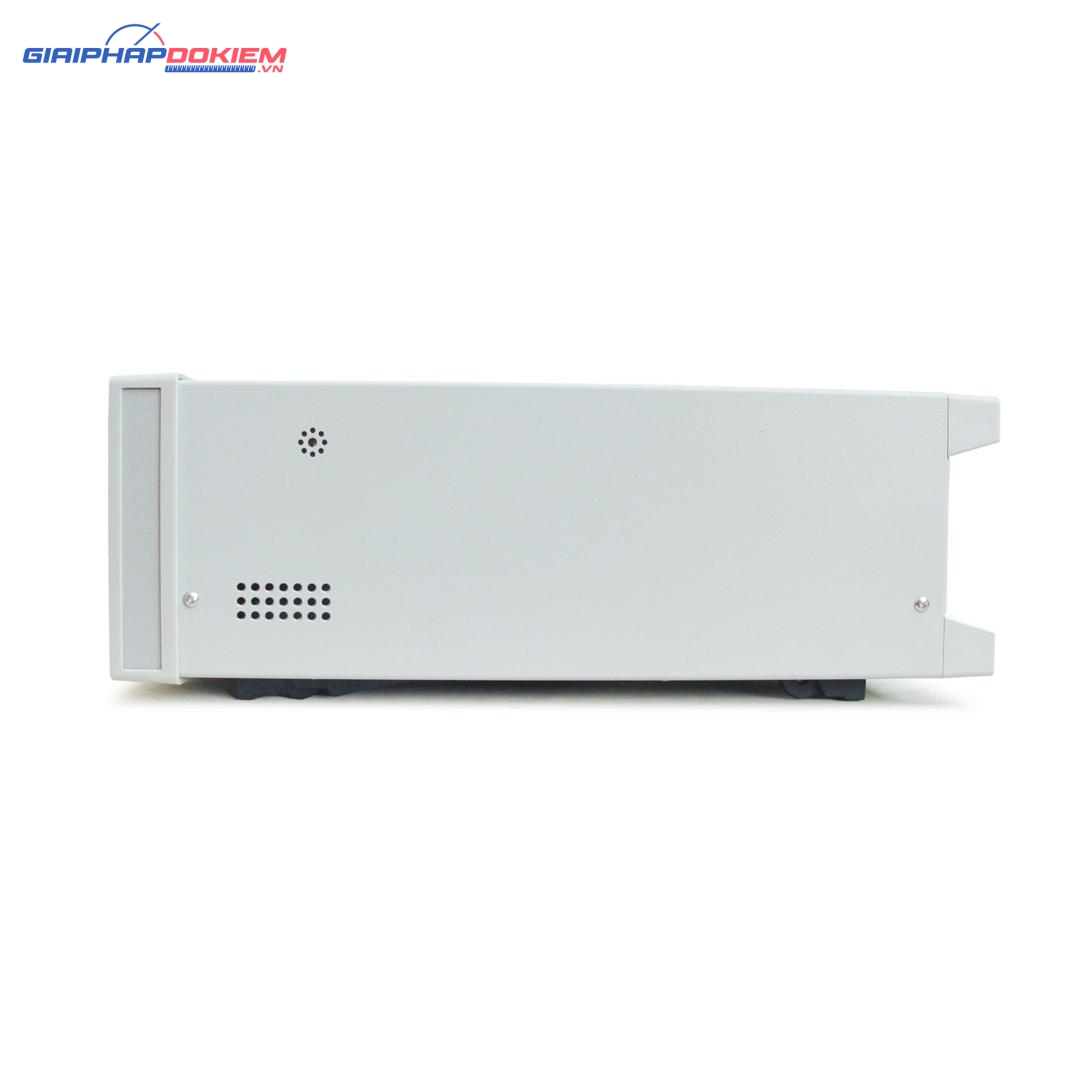

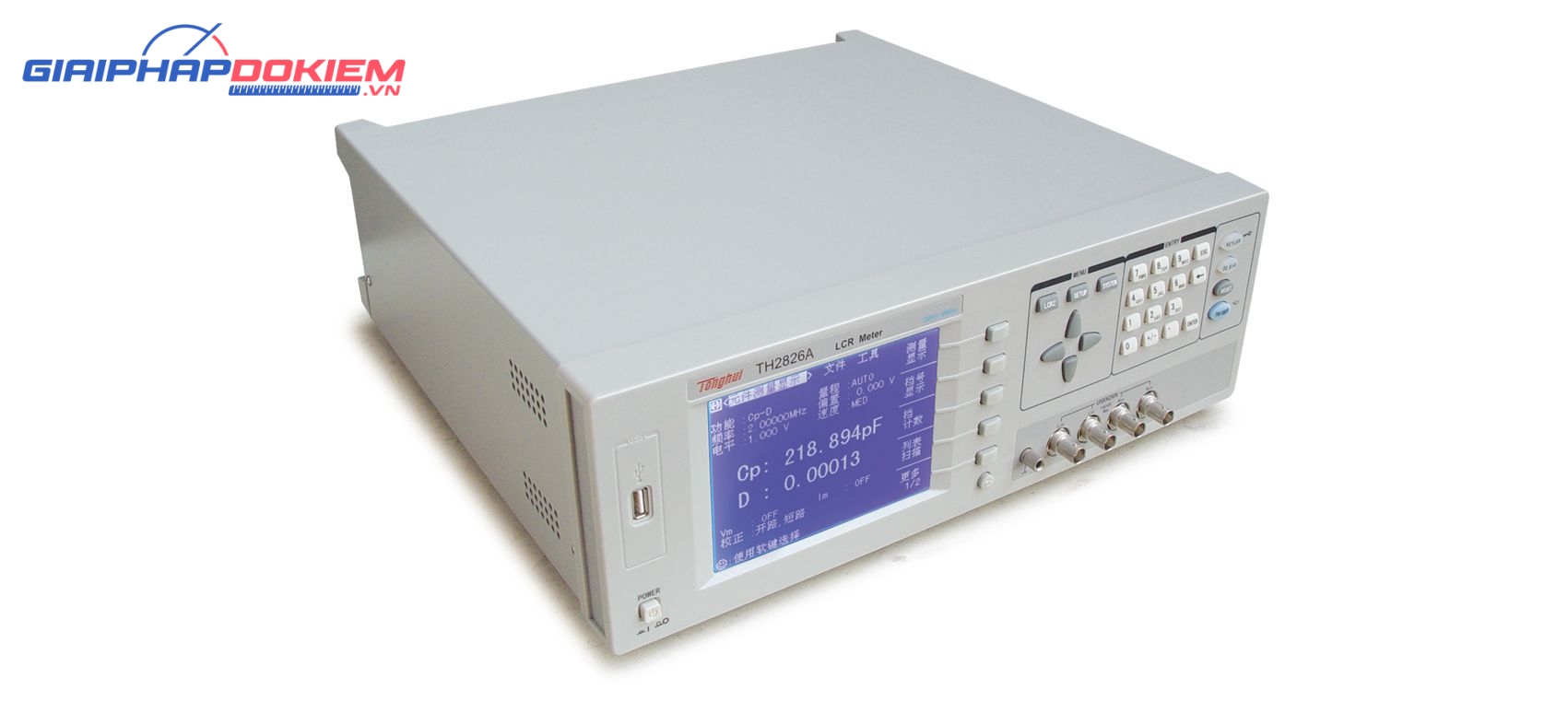

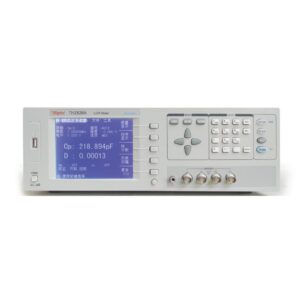

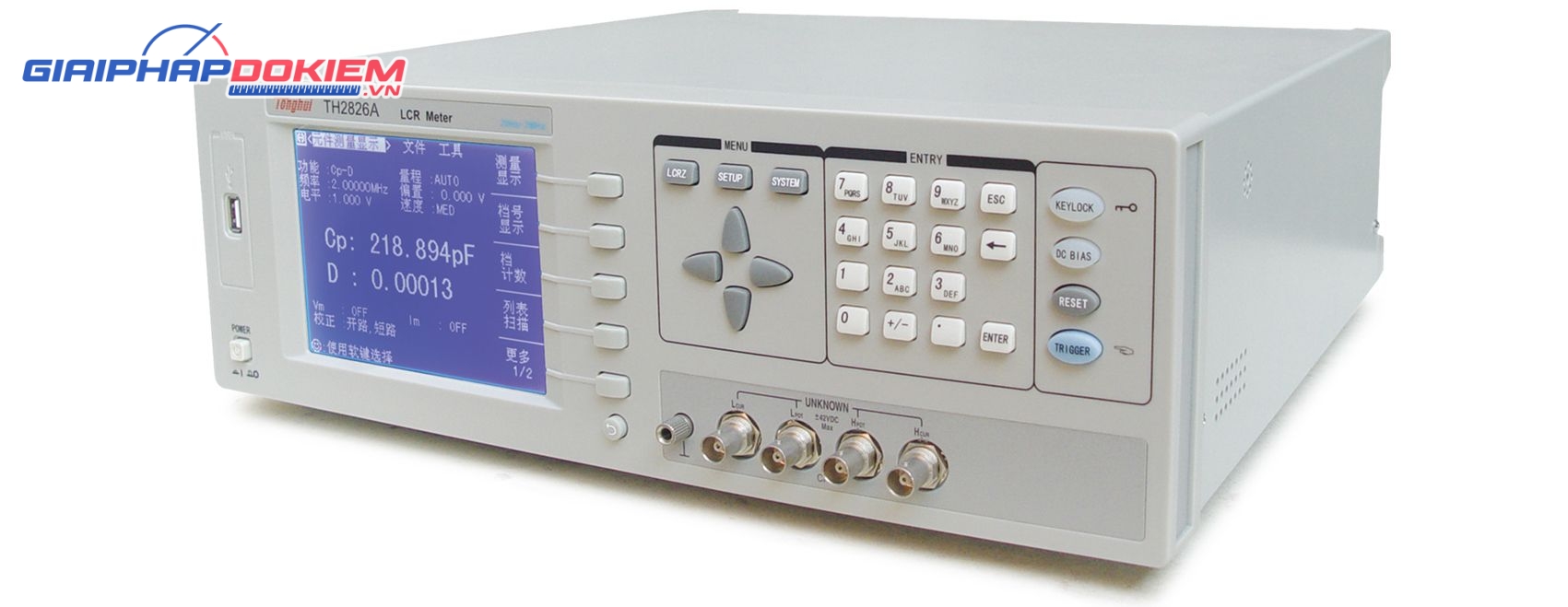

Máy đo LCR TongHui TH2826A

Giới thiệu máy đo LCR TongHui TH2826A

Máy đo LCR TongHui TH2826A là một công cụ kiểm tra trở kháng thế hệ mới và trước hết là phù hợp với tiêu chuẩn LXI trong đất liền. Nó đáp ứng hầu hết các nhu cầu đo thông số điện áp thấp cho các thành phần và vật liệu với độ chính xác cơ bản (0,1%), dải tần số rộng (từ 20Hz đến 5MHz). Thiết bị được áp dụng rộng rãi trong micrô, bộ cộng hưởng, cuộn cảm, tụ điện gốm, MÀN HÌNH LCD, varactor và máy biến áp .vv để phân tích hiệu suất điện và kiểm tra tụ điện ESR thấp và cuộn cảm Q cao.

‎

‎ Với tốc độ thử nghiệm siêu cao, dòng TH2826 đặc biệt dành cho phân tích đường cong phản ứng tần số của máy dò và thiết bị áp điện trên dây chuyền sản xuất tự động. Chế độ trở kháng đầu ra nhiều của nó có thể được sử dụng cho các tiêu chuẩn khác nhau của các nhà sản xuất cuộn cảm hoặc máy biến áp. ‎

‎ Với hiệu suất nổi bật, dòng TH2826 phù hợp với các tiêu chuẩn thương mại và quân sự, chẳng hạn như tiêu chuẩn IEC và MIL.‎

Đặc điểm nổi bật

‎■ Đồng hồ đo LCR đầu tiên đạt tiêu chuẩn LXI tại Trung Quốc.‎

‎ ■ Tần số thử nghiệm: 20Hz-5MHz với độ phân giải 10mHz‎

‎ ■ Cấp độ thử nghiệm: 10mV-5V với độ phân giải 1mV‎

‎ ■ Độ chính xác cơ bản:0,1%‎

‎ ■ Tốc độ xét nghiệm cao nhất lên tới 200 lần/ s.‎

‎ ■ Màn hình LCD đồ họa lớn ma trận 320×240 chấm‎

‎ ■ độ phân giải hiển thị 5 chữ số‎

‎ ■ 22 kết hợp tham số có sẵn‎

‎ ■ 4 trở kháng đầu ra nguồn tín hiệu ‎

‎ ■ chức năng quét danh sách 10 điểm‎

‎ ■ Nguồn thiên vị DC tích hợp‎

‎ ■ Chức năng điều khiển mức tự động (ALC) của điện áp hoặc dòng điện‎

‎ ■ Chức năng giám sát mức tín hiệu kiểm tra V, I‎

‎ ■ Chức năng quét và phân tích đồ họa‎

‎ ■ 20 nhóm thiết lập để lưu trữ / tải‎

‎ ■ So sánh tích hợp, 10 thùng và bộ đếm thùng‎

‎ ■ Nhiều giao diện giao tiếp ‎

‎ ■ mở rộng chiều dài cáp 2m / 4m‎

‎ ■ Giao diện điều hành tiếng Trung và tiếng Anh tùy chọn‎

Thông Số Kỹ Thuật:

Tần số kiểm tra: 20Hz–2MHz với độ phân giải 10mHz

Thông số kiểm tra: C, L, R,Z, Y, X, B, G, D, Q, θ, DCR

Mức độ đo

– f≤1MHz: 10mV–5V,±(10%+10mV)

– f>1MHz: 10mV–1V,±(20%+10mV)

Trở kháng đầu ra: 10Ω, 30Ω, 50Ω, 100Ω

Độ chính xác cơ bản: 0.1%

Dải hiển thị:

– L: 0.0001 uH – 9.9999kH

– C: 0.0001 pF – 9.9999F

– R,X,Z,DCR: 0.0001 Ω – 99.999 MΩ

– Y, B, G: 0.0001 nS – 99.999 S

– D: 0.0001 – 9.9999

– Q: 0.0001 – 99999

– Θ: -179.99° – 179.99°

Tốc độ đo (phép đo/s): Nhanh: 200(f>30kHz),100(f>1kHz); trung bình: 25, Chậm: 5

Chức năng hiệu chuẩn: Open/Shot /load

Chế độ tương đương: Nối tiếp, Song song

Chế độ dải đo: Tự động và Giữ

Chế độ hiển thị: Direct,  ABS,  Rel

Chế độ khởi động: bên trong, thủ công, bên ngoài, BUS

Nguồn điện DC trong:

– Điện áp: -5V – +5V,±(10%+10mV), độ phân giải 1mV

– Dòng điện( trở kháng trong 50Ω) -100mA – +100mA, ±(10%+0.2mA), độ phân giải 20uA

Chức năng comparator: bins và bin counters

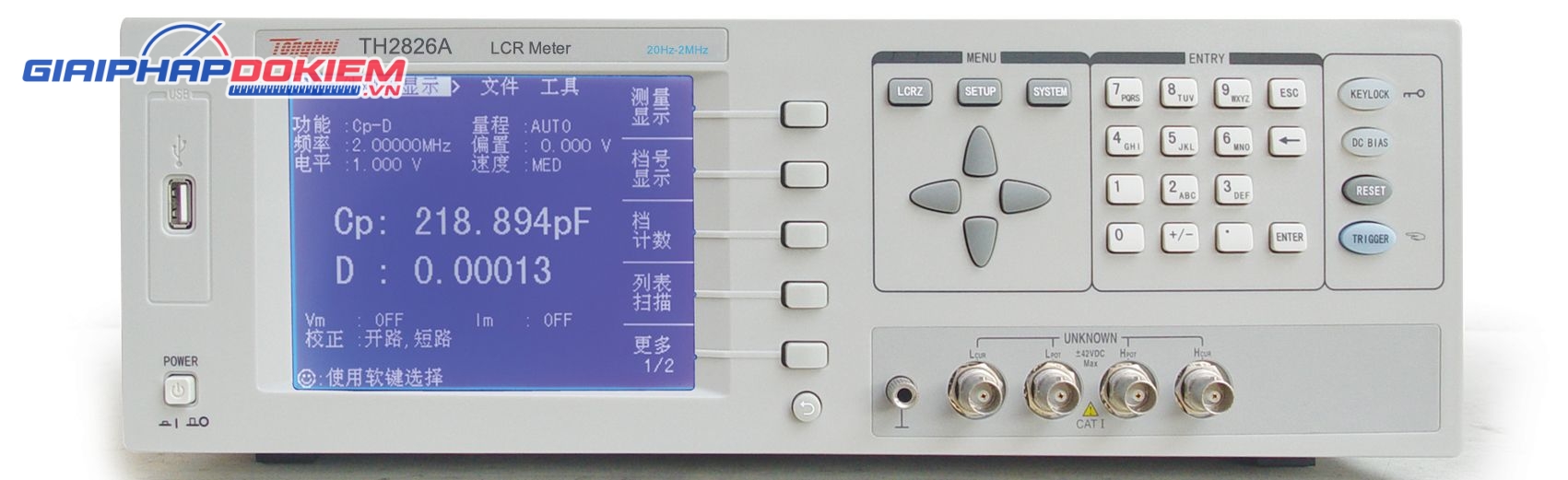

Màn hình: Màn hình LCD 320×240 dot-matrix

Bộ nhớ: có thể lưu các bộ cài đặt điều khiển

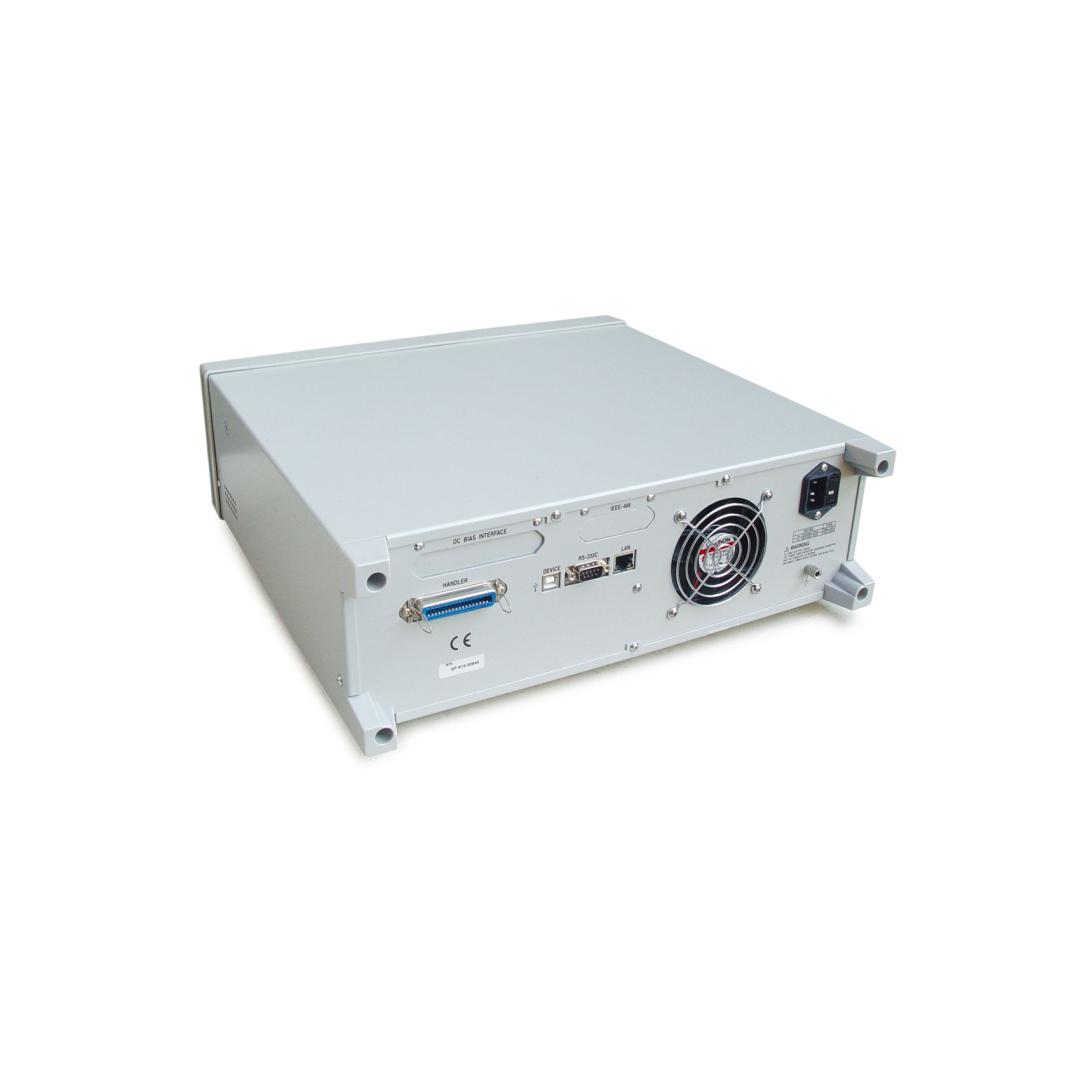

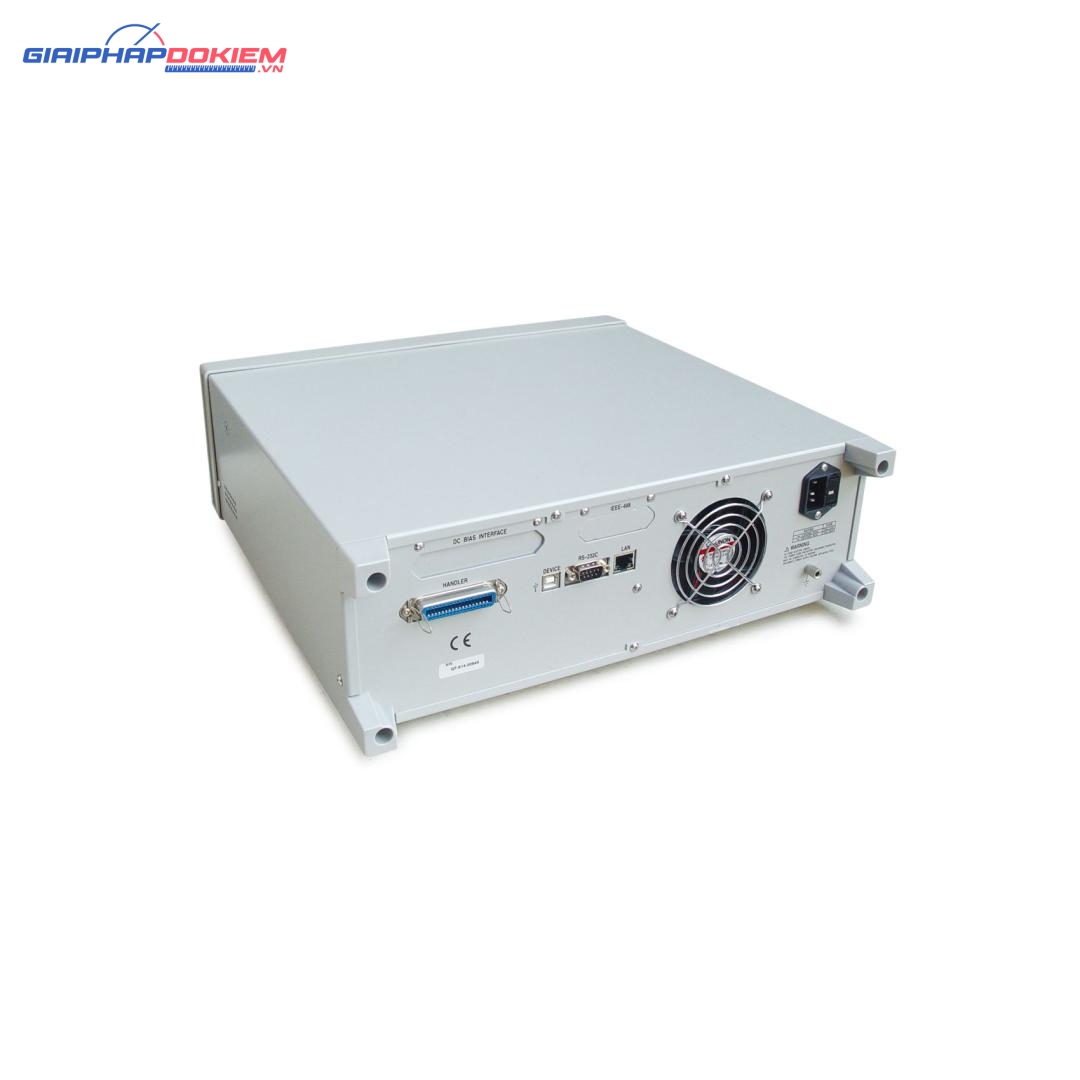

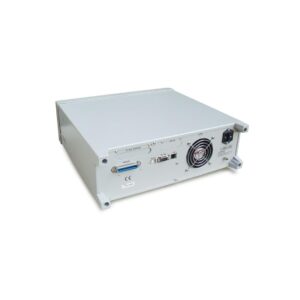

Giao diện:

– Thiết bị USBE(hỗ trợ USBTMC và USBCDC)

– USB HOST(hỗ trợ FAT16 và FAT32)

– LAN(hỗ trợ LXI loại C)

– RS232C

– HANDLER

– GPIB(option)

Nhiệt độ và độ ẩm: 0°C − 40°C,  ≤90%RH

Nguồn:

– Điện áp: 99V−121V,198V−242V

– Tần số: 47.5Hz−63Hz

Công suất tiêu thụ: ≤ 80VA

Kích thước(W×H×D): 400mmx132mmx385mm

Trọng lượng: xấp xỉ 10kg
