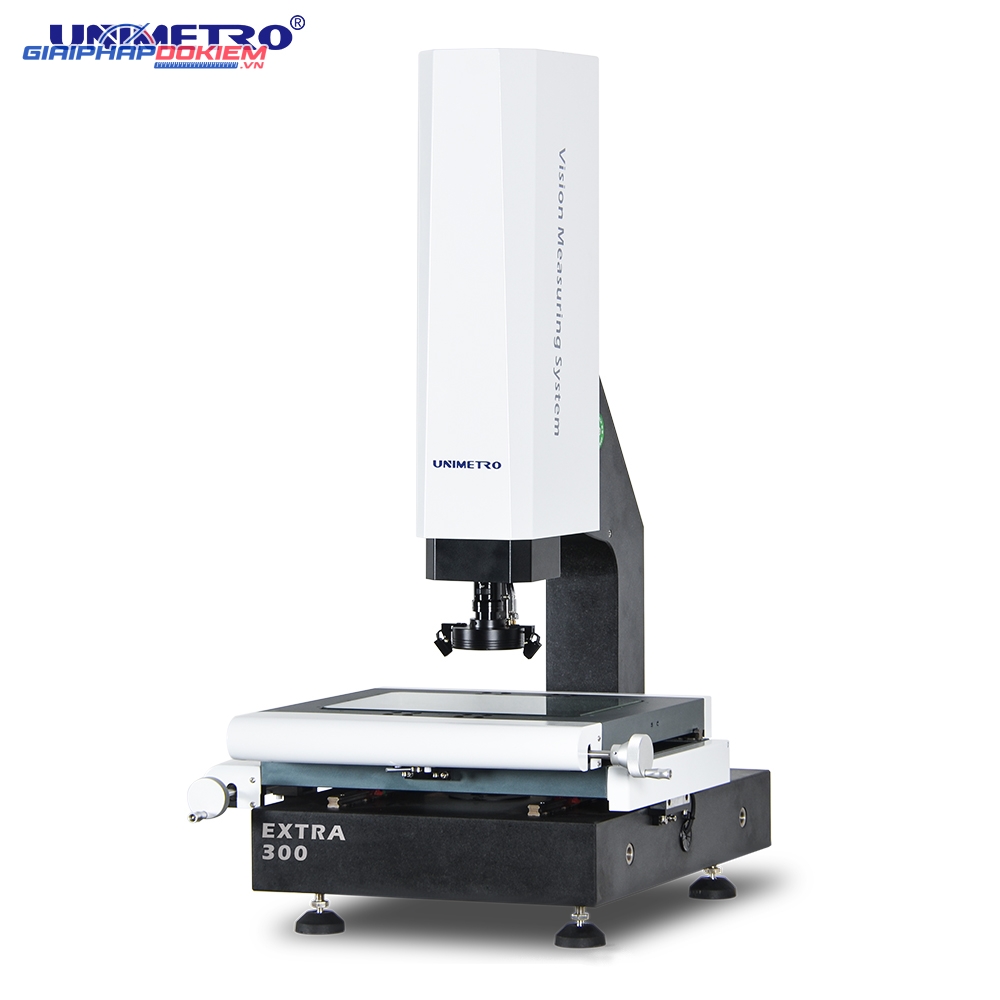

Giới thiệu Máy đo bán tự động UNIMETRO EXTRA 300

Máy đo thị lực bán tự động dòng Extra. Việc xử lý nhẹ cấu trúc thân máy bay làm cho cấu trúc nhỏ gọn hơn, đồng thời duy trì các tính năng cơ học có độ cứng cao và độ ổn định cao, để đạt được phạm vi đo tối đa với không gian chiếm ít nhất.

Ứng dụng máy đo bán tự động UNIMETRO EXTRA 300

– Ngành công nghiệp hàng không vũ trụ
– Công nghiệp ô tô
– Công nghiệp điện tử
– Công nghiệp đúc

Thông số kỹ thuật máy đo bán tự động UNIMETRO EXTRA 300

.- Kích thước(mm)(L*W*H): 600 X 740 X 980
– Phạm vi đo（mm）(X*Y*Z): 300*200*200
– Độ chính xác（μm): 2.5+L/200
– Độ lặp lại（μm): 2.5
– Trọng lượng(kg): 190
– Hình ảnh và đo lường
+ Camera CCD: Camera kỹ thuật số HD GIGA 1,3M pixel
+ Ống kính zoom: Ống kính zoom tín hiệu phản hồi điện tử thủ công0.7-4.5X
+ Độ phóng đại: 18-195X（Theo các mẫu máy ảnh khác nhau được chọn, độ phóng đại sẽ thay đổi tương ứng; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)
+ FOV : 8.1~1.3mm（Theo sơ đồ kết hợp khác nhau giữa máy ảnh và ống kính, trường nhìn sẽ thay đổi tương ứng và trường nhìn thực tế tùy thuộc vào dữ liệu đo được)
– Khoảng cách làm việc: 90mm
– Độ phân giải thang đo tuyến tính: 0,5μm
– Hệ thống truyền động: Điều khiển thủ công trục X/Y, điều khiển chuyển động vòng kín hoàn toàn CNC trục Z (bao gồm chức năng lấy nét tự động)
– Hệ thống chiếu sáng: Đèn led bề mặt vòng 4 vùng có thể lập trình, đèn led song song đáy (tùy chọn: đèn vòng 8 vùng, đèn đồng trục)

PHẦN MỀM

Kết hợp phần mềm và phần cứng, nó có thể cung cấp chức năng đo tổng hợp 2D / 3D mạnh mẽ với phần mềm đo tổng hợp RationalVue mảng bên ngoài
