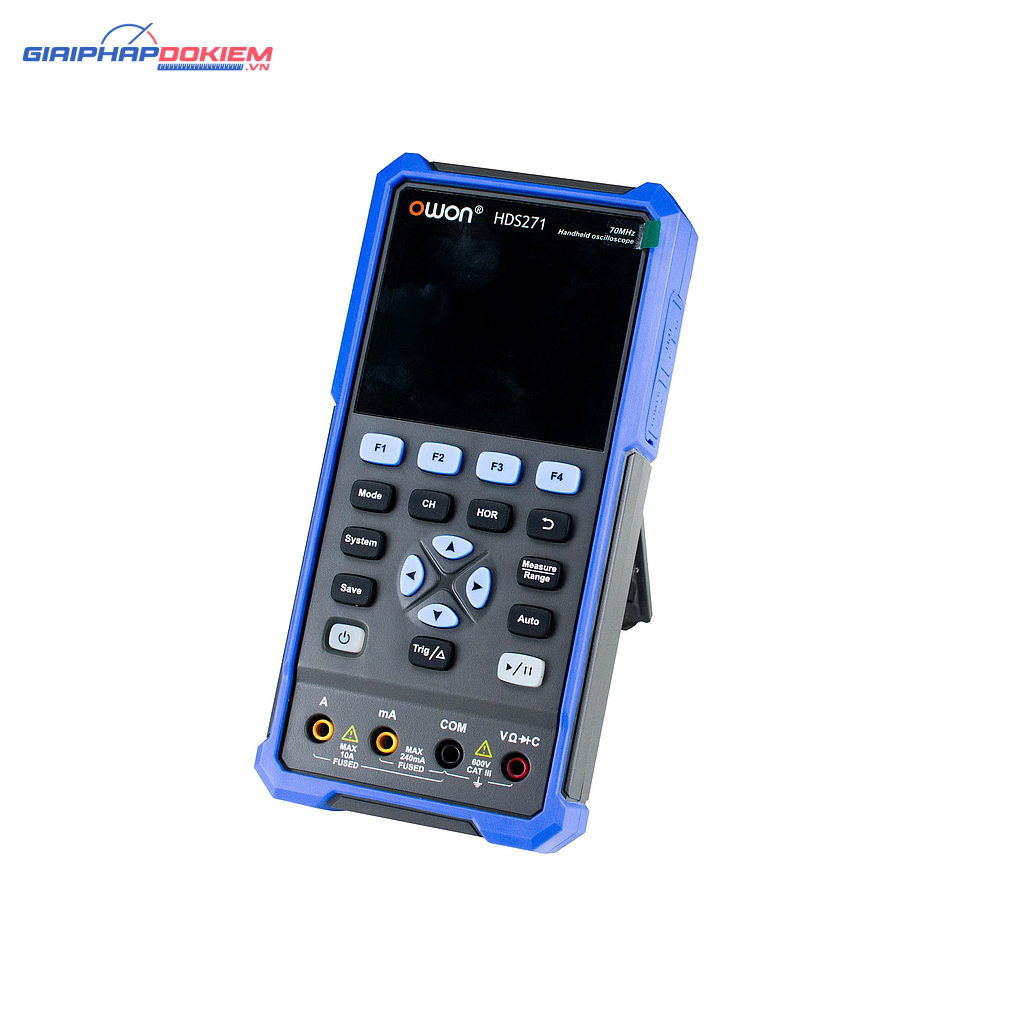

Máy hiện sóng cầm tay OWON HDS271 (1 kênh, 70MHz)

Thông số kỹ thuật máy hiện sóng cầm tay OWON HDS271

Chức năng máy hiện sóng (Oscilloscope)

• Băng thông: 70MHz
• Số kênh: 1 kênh
• Tốc độ lấy mẫu: 250MSa/giây
• Phương pháp lấy mẫu: Lấy mẫu, phát hiện đỉnh
• Độ dài bản ghi: 4K hoặc 8K
• Màn hình: LCD 3.5 inch
• Tốc độ làm mới dạng sóng: 10.000wfms/giây
• Kết nối đầu vào: DC, AC, GND
• Độ suy giảm đầu dò: 1X, 10X, 100X, 1000X, 10000X
• Điện áp đầu vào tối đa: 400V (DC+AC, PK-PK)
• Phạm vi tốc độ quét (giây/div): 5ns/div – 1000s/div, bước nhảy 1-2-5
• Phạm vi độ nhạy (Volt/div): 10mV/div – 10V/div
• Loại kích hoạt: Cạnh (Edge)
• Chế độ đo tự động: Chu kỳ, Tần số, Trung bình, PK-PK, Tối đa, Tối thiểu, Biên độ, RMS
• Đo con trỏ: △V, △T
• Giao diện kết nối: USB Type-C

Chức năng đồng hồ vạn năng (Multimeter)

• Màn hình hiển thị kỹ thuật số: 24.000 phép đo
• Chức năng đo: Điện áp, Dòng điện, Điện trở, Điện dung, Tính liên tục, Điốt
• Điện áp đầu vào tối đa: AC 750V, DC 1000V
• Dòng điện đầu vào tối đa: AC 10A, DC 10A
• Kiểm tra điốt: 0 – 2V
• Tính năng tự động chọn dải đo (Auto Range): Có
• Kiểm tra tính liên tục: <50Ω
• Đo giá trị hiệu dụng thực (TRMS): Có

Chức năng máy phát xung (Waveform Generator)

• Tần số đầu ra:
  • Sóng Sine: 10Hz – 100kHz, bước theo 1-2-5
  • Sóng Square: 10Hz – 100kHz, bước theo 1-2-5
  • Sóng Ramp: 10Hz – 100kHz, bước theo 1-2-5
  • Xung Pulse: 10Hz – 10kHz, bước theo 1-2-5
• Biên độ: 1Vpp hoặc 2.5Vpp
