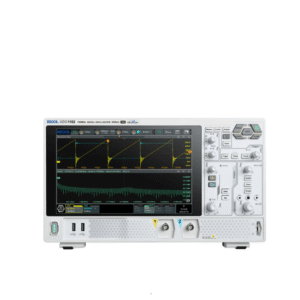

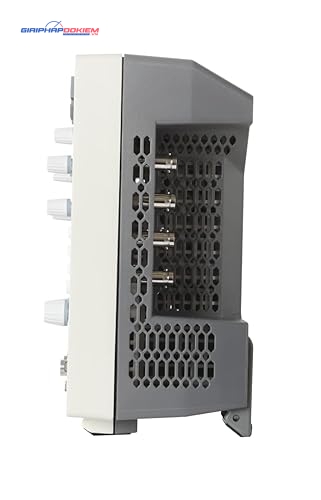

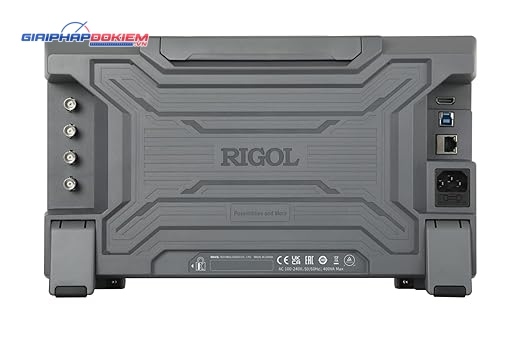

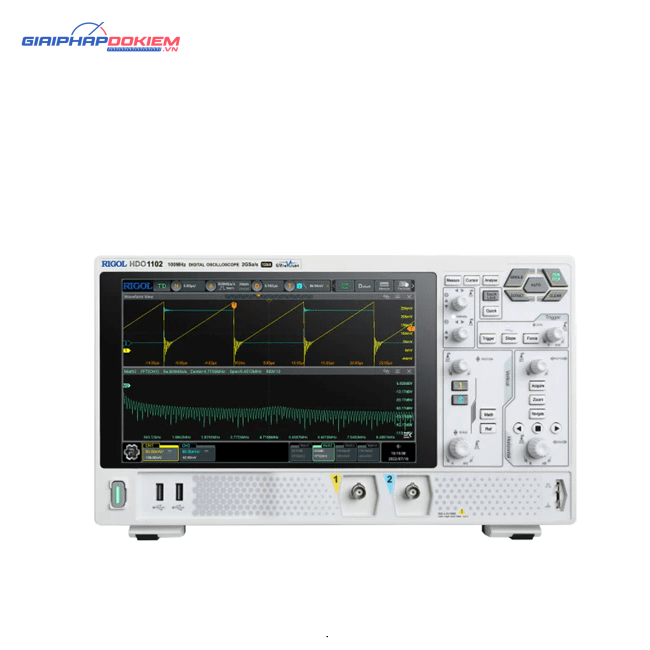

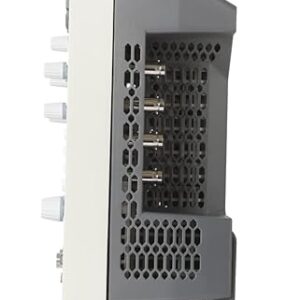

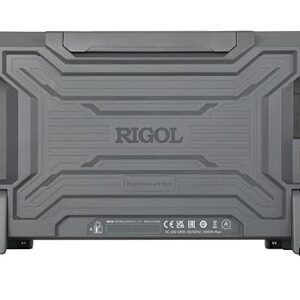

Máy hiện sóng oscilloscope Rigol DHO1102 (100Mhz, 2 kênh)

Giới thiệu máy hiện sóng oscilloscope Rigol DHO1102

Rigol DHO1102 cung cấp tính toàn vẹn tín hiệu và giá trị tốt hơn với công nghệ máy hiện sóng mới nhất của chúng tôi. Nền tảng UltraVision III kết hợp với thiết kế chip ASIC mới cung cấp mẫu 12 bit thực sự làm cho DHO1000 trở thành giải pháp tuyệt vời cho các ứng dụng bàn làm việc, nơi mà độ nhiễu và độ chính xác là quan trọng nhất.

Với dải băng thông từ 70 MHz đến 200 MHz, những máy hiện sóng 2 và 4 kênh này có khả năng hiển thị tín hiệu tốt nhất của chúng tôi. Kết hợp 50-100 triệu điểm bộ nhớ, chế độ chụp nhanh Ultra Acquire mới của chúng tôi, và đo lường chính xác cho giá trị trung thực tín hiệu đáng kinh ngạc. Rigol DHO1102 là giải pháp cấp đầu vào mạnh mẽ cho các kỹ sư đang tìm kiếm chất lượng tín hiệu thế hệ tiếp theo và giá trị.

Thông số kỹ thuật của Rigol DHO1102

• Băng thông hoạt động 100Mhz.
• Gồm 02 kênh analog.
• Tốc độ lấy mẫu nhanh lên tới 2Gsa/s.
• Sử dụng ADC 12 bit cho độ phân giải cao.
• Thời gian tăng cấp dưới 3.5ns.
• Đặc điểm nổi bật là nhiễu nền thấp, giúp bắt và hiển thị tín hiệu nhanh chóng, chính xác và rõ ràng.
• Rigol DHO1102 được trang bị màn hình cảm ứng HD 10.1 inch.
• Hỗ trợ giải mã các chuẩn giao tiếp I2C, SPI, RS232/UART, CAN và LIN, được cung cấp miễn phí khi mua máy.
• Có khả năng kết nối với các thiết bị ngoại vi qua LAN, USB và HDMI.
• Cung cấp 41 chức năng đo lường tự động.
• Tốc độ bắt dạng sóng nhanh, hơn 1,500,000 hình sóng mỗi giây.
• Độ sâu bộ nhớ lên tới 50M.
• Trở kháng vào 1 MΩ với độ chính xác ± 1%.
• Độ phân giải 12bit.
• Độ chính xác dưới ±2.0%.
• Độ nhạy biên độ từ 500uV/div đến 10 V/div.
• Dải thời gian từ 2ns/div đến 1000s/div.
• Chế độ kích trigger linh hoạt: Auto, Normal, Single.
• Nguồn điện sử dụng từ 100-240VAC, 50/ 60Hz, tiêu thụ 400VA.
• Kích thước máy Rigol DHO1102: 358.14 mm (Rộng)×214.72 mm (Cao)×120.62 mm (Dày).
• Trọng lượng 3.8 kg.
• Phụ kiện đi kèm bao gồm dây nguồn, hướng dẫn sử dụng, và que đo tương tự.

Tính năng của máy hiện sóng Rigol DHO1102

• Chipset sáng tạo “Centaurus”.
• Nền tảng nhiễu cực thấp giúp tín hiệu sạch hơn, đo các tín hiệu nhỏ một cách chính xác.
• Độ phân giải theo chiều dọc 12-bit.
• Băng thông tương tự 100 MHz, hai kênh tương tự và một kênh EXT.
• Tốc độ lấy mẫu thực thời lên đến 1 GSa/s.
• Phạm vi độ nhạy theo chiều dọc: 500 μV/div đến 10 V/div.
• Tốc độ bắt sóng lên đến 1,500,000 wfms/s với chế độ UltraAcquire.
• Màn hình cảm ứng HD 10.1 inch (256.5 mm) với độ phân giải 1280 x 800.
• Núm xoay linh hoạt, thân thiện với người dùng, mang lại trải nghiệm tương tác mượt mà.
• Núm vận hành bằng mã hóa quang học tiêu chuẩn, kéo dài tuổi thọ hiệu quả.
• Giao diện tiêu chuẩn USB cho thiết bị và host, LAN, và HDMI.

Ứng dụng của DHO1102

• Kiểm tra nguồn điện: Với độ phân giải lên tới 12-bit, Rigol DHO1102 hiện sóng này giúp bạn dễ dàng thực hiện các phép đo dao động và kiểm tra chất lượng.
• Giáo dục: Định nghĩa lại những gì bạn có thể mong đợi ở một máy hiện sóng cấp đầu vào bằng cách cung cấp hiệu suất nhiễu xuất sắc và độ phân giải cao 12-bit, cung cấp chức năng cho giáo dục đại học.
• Thiết kế nhúng: Màn hình cảm ứng HD lớn 10.1 inch (256.5 mm) giúp quan sát tín hiệu tốt hơn, và bộ nhớ lớn cùng chức năng Tự động điều chỉnh làm cho nó sẵn sàng cho việc kiểm tra thiết kế hệ thống nhúng.
• Điện tử ô tô: Với các chức năng giải mã chuẩn CAN và LIN, Rigol DHO1102 cung cấp một giải pháp giá cả phải chăng hơn.
