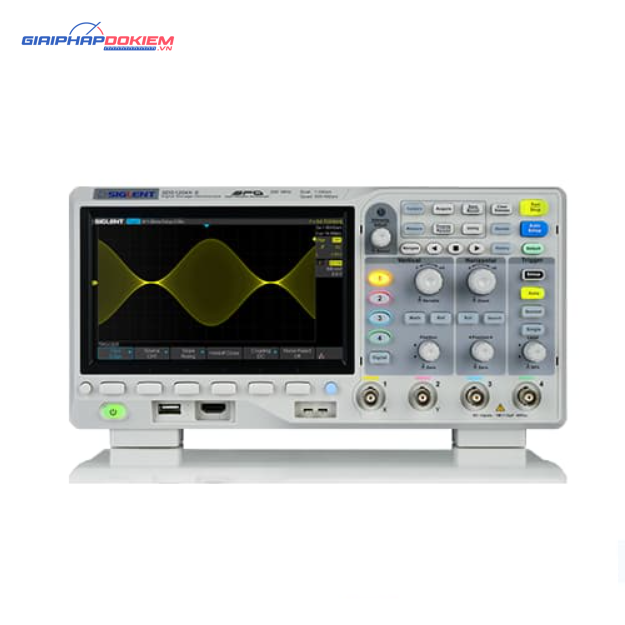

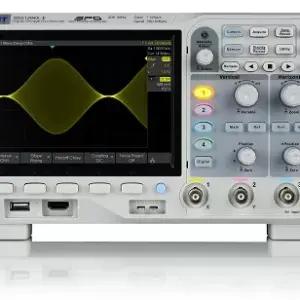

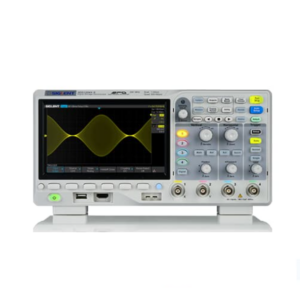

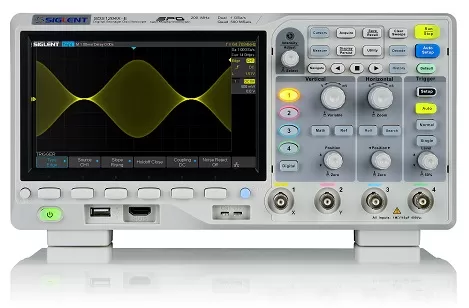

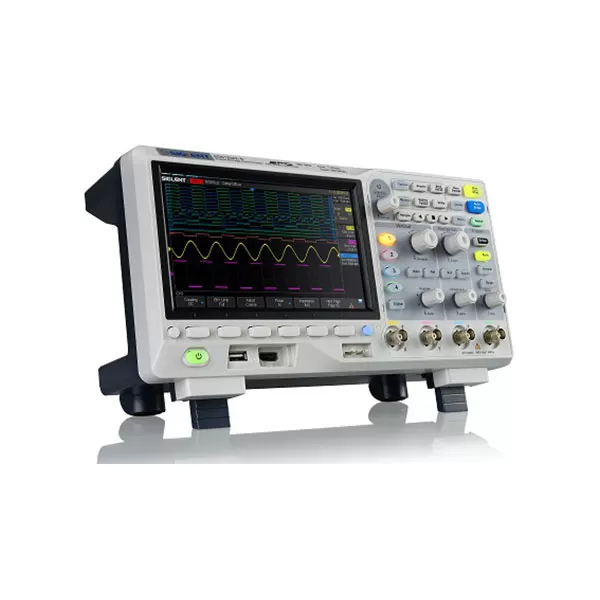

Máy hiện sóng Oscilloscope Siglent SDS1204X-E

Giới thiệu máy hiện sóng Oscilloscope Siglent SDS1204X-E

SDS1204X-E là một model máy hiện sóng giá rẻ trong series SDS1000X-E của Siglent, có băng thông tối đa 200MHz, 4 kênh đo và tốc độ lấy mẫu 1GSa/s. Thiết bị này sở hữu công nghệ SPO hiện đại giúp phân tích tín hiệu một cách trực quan. Ngoài ra, nó còn có nhiều tính năng khác mà bạn có thể tham khảo thêm.

Một số đặc điểm của SDS1204X-E

Máy hiện sóng có các thông số và tính năng sau:

• Băng thông: 200 MHz
• Kênh đo: 4
• Tốc độ lấy mẫu: 1GSa/s
• Bộ nhớ: 7 Mpts/CH (không giao thoa); 14 Mpts/CH (giao thoa)
• Tốc độ ghi sóng: 100,000 wfm/s (bình thường) và 400,000 wfm/s (chế độ chuỗi)
• Công nghệ SPO
• Hỗ trợ 256 mức cường độ màu
• Hỗ trợ giao thức II C, SPI, UART cho Serial bus triggering và decode
• Video trigger phù hợp với HDTV
• Điều chỉnh điện áp từ 500μV/div đến 10V/div với nhiễu nền thấp
• Có 10 nút chức năng: Auto Setup, Default Setup, và các nút như Cursor, Measure
• Loại trigger bao gồm: Edge, Slope và nhiều loại khác
• Chế độ thu thập phân đoạn cho phép lưu tới 1000 phân đoạn với thời gian chết nhỏ
• Chức năng History có thể lưu tới 80,000 frames sóng
• 36 chức năng đo tự động và các hỗ trợ tính toán
• Tính năng phân tích sóng như FFT và các phép toán khác
• Tốc độ phần cứng nhanh dựa trên chức năng Pass/Fail
• Màn hình 7 inch TFT-LCD, 800×480, với nhiều giao diện như USB, LAN
• Hỗ trợ thêm 16 kênh digital MSO
• Tính năng Bode plot, thanh tìm kiếm, USB AWG module, USB Wifi adaptor chỉ dành cho model 4 kênh
• Điều khiển qua trình duyệt web và hỗ trợ SCPI, đa ngôn ngữ, và hỗ trợ trực tuyến.
