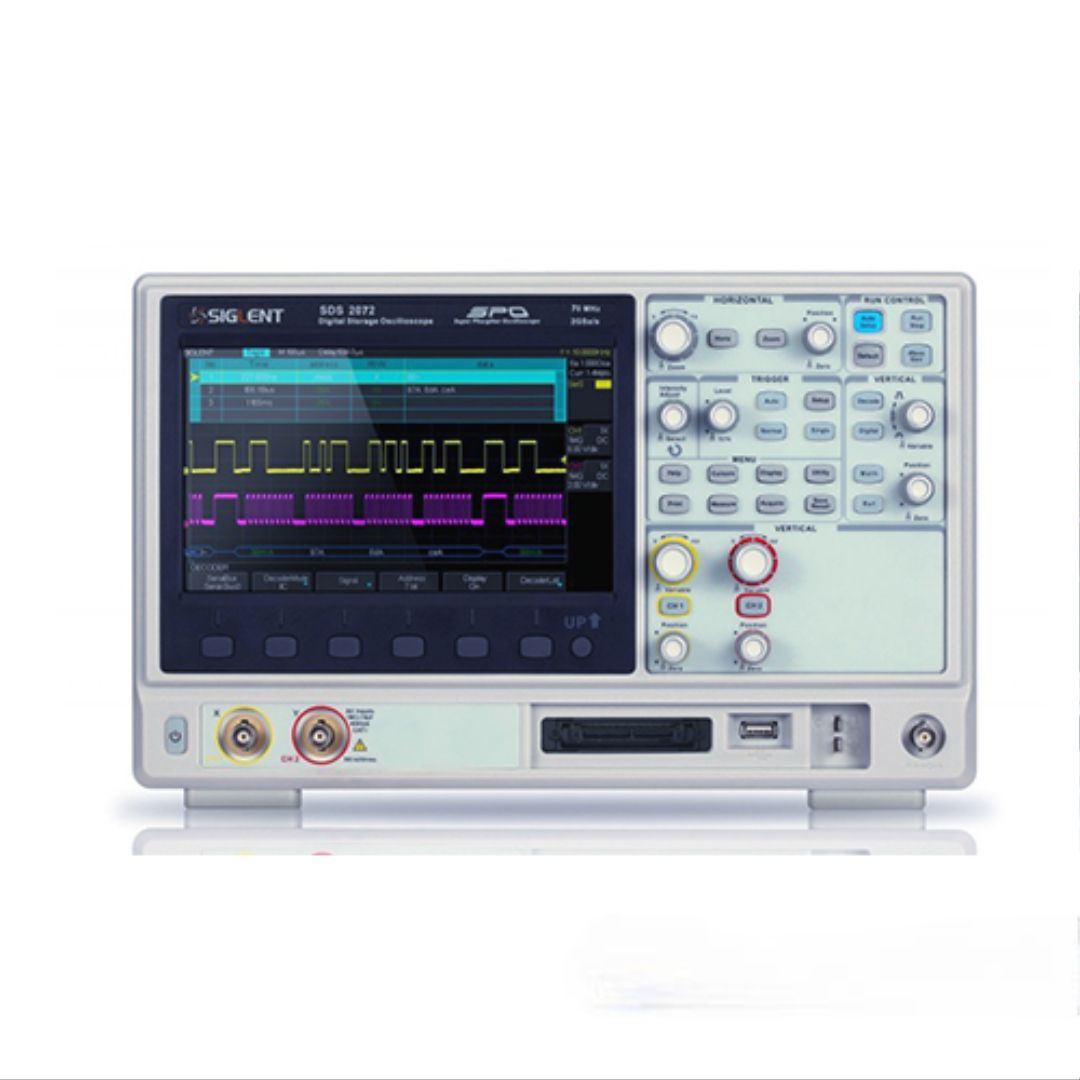

Máy hiện Sóng, Oscilloscope Siglent SDS2102 100 MHz, 2 CH

Mô tả Máy hiện Sóng, Oscilloscope Siglent SDS2102

Máy hiện Sóng, Oscilloscope Siglent SDS2102 là dòng máy hiện sóng chất lượng cao của Siglent với băng thông 100MHz, 2 kênh đo. Mức băng thông này đáp ứng đủ các nhu cầu cơ bản của công việc kiểm tra, sửa chữa các vật dụng điện, điện tử thông thường

Thông số kỹ thuật Siglent SDS2102

• Băng thông: 100MHz
• Thời gian tăng: <3,5ns
• Kênh đo: 2 kênh
• Tốc độ lấy mẫu: 2 GSa/s
• Độ dài sóng: 28 Mpts
• Khớp nối: AC, DC, GND
• Trở kháng: (1MΩ ± 2%) || (23pF ± 4pF) 50Ω: 50Ω ± 2%
• Điện áp đầu vào: 400Vrms, Cat I, 10X, 1MΩ
• Cách ly CH – CH: >100:1
• Suy hao que đo: 1X, 10X, 50X, 100X, 500X, 1000X
• Độ phân giải dọc: 8 bit
• Trục dọc: 2mV/div ~ 10V/div
• Offset Range: 1.02 mV ~ 1V: ± 10V
• Giới hạn băng thông phần cứng: 20MHz±40%
• Độ phẳng băng thông: 10% ~ 50% of BW: ± 2dB
• Đáp ứng tần số thấp: ≤10Hz
• Overshoot: <10%
• Độ xiên kênh: <200ps
• Chức năng toán học: + , – , x , / , FFT , d/dt , ∫dt, √
• FFT: Window:Rectangular,Blackman,Hanning,Hamming Sample points:1024
• Waveform capture: 110,000 wfm/s
• Cường độ sáng: 256 level
• Trigger: Edge, Pulse, Video, Slope, Window, Interval, Dropout, Runt, Pattern, I2C, UART/RS232, CAN, LIN
• Dải Trigger: EXT:±1.2V; EXT/5:±6V
• Trigger Jitter: <200ps
• 32 phép đo lường tự động: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms,Vrms, ROV, FOV,RPRE, FPRE, Rise time, Fall time, Freq,Period, +Wid, -Wid, +Dut, -Dut, BWid, Phase, FRR,FRF, FFR, FFF, LRR, LRF, LFR, LFF.
• Tích hợp khả năng phát dạng sóng tùy ý
• Ngôn ngữ: Anh, Trung Quốc
• Màn hình: LCD 8 inch
• Trọng lượng: 6,2 kg
