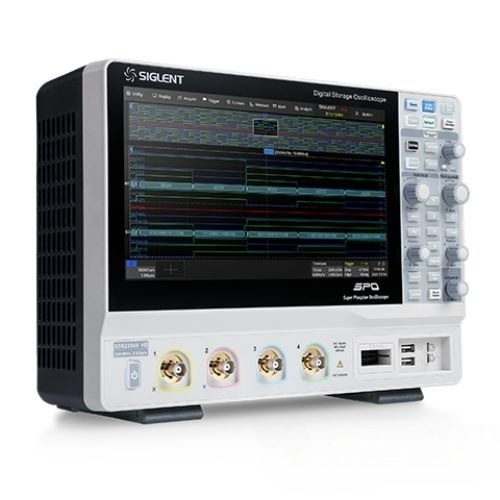

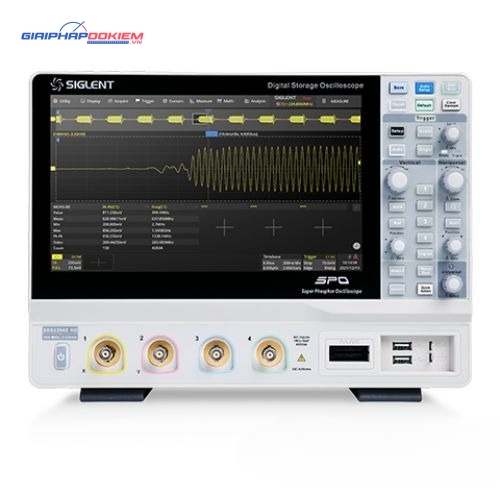

Máy hiện sóng Siglent SDS2104X HD

• Kênh analog: 4 + EXT
• Băng thông: 100 MHz (có thể nâng cấp lên 500 MHz)
• Độ phân giải dọc: 12-bit
• Tốc độ lấy mẫu:
  • Tối đa 2 GSa/s (chế độ xen kẽ)
  • Tối đa 1 GSa/s (chế độ không xen kẽ)
• Độ sâu bộ nhớ:
  • Tối đa 200 Mpts/ch (chế độ xen kẽ)
  • Tối đa 100 Mpts/ch (chế độ không xen kẽ)
• Tốc độ chụp dạng sóng:
  • Chế độ bình thường: 100,000 wfm/s
  • Chế độ tuần tự: 500,000 wfm/s

• Kích hoạt: Cạnh, Độ dốc, Độ rộng xung, Cửa sổ, Chạy, Khoảng thời gian, Bỏ học, Mẫu, Video, Đủ điều kiện, Cạnh thứ N, Thiết lập/giữ, Trì hoãn, Nối tiếp
• Kích hoạt và giải mã nối tiếp: I2C, SPI, UART, CAN, LIN (tiêu chuẩn); CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (tùy chọn)
• Đo lường của SDS2104X HD: Hơn 50 tham số, số liệu thống kê, biểu đồ, xu hướng và theo dõi
• Toán học: 2 traces, FFT 2 Mpts, +, -, x, ÷, ∫dt, d/dt, √, Đồng nhất, Phủ định, Tuyệt đối, Dấu, ví dụ, 10x, ln, lg, Nội suy, MaxHold, MinHold, ERES, Trung bình. Hỗ trợ trình chỉnh sửa công thức
• Phân tích dữ liệu máy hiện sóng Siglent SDS2104X HD : Tìm kiếm, Điều hướng, Lịch sử, Kiểm tra mặt nạ, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Biểu đồ bode và Phân tích công suất
• Kênh kỹ thuật số (tùy chọn): 16 kênh; tốc độ lấy mẫu lên đến 500 MSa/s; độ dài bản ghi lên đến 50 Mpts
• Bộ tạo dạng sóng (tùy chọn): Bộ tạo dạng sóng tích hợp một kênh, tần số lên đến 25 MHz, tốc độ lấy mẫu 125 MSa/s, bộ nhớ dạng sóng 16 kpts
• I/O: USB 2.0 Host x3, Thiết bị USB 2.0, LAN 10 M / 100 M, Bộ kích hoạt bên ngoài, Đầu ra phụ (TRIG OUT, PASS/FAIL)
• Đầu đo (Tiêu chuẩn): Một đầu đo thụ động 500 MHz được cung cấp cho mỗi kênh
• Màn hình của Siglent SDS2104X HD: TFT-LCD 10.1″ với màn hình cảm ứng điện dung (1024*600)

Máy hiện sóng SIGLENT SDS2104X HD là sự lựa chọn lý tưởng cho các ứng dụng phân tích và đo lường trong môi trường nghiên cứu, phát triển sản phẩm và sản xuất. Để biết thêm chi tiết và nhận giá tốt nhất, vui lòng liên hệ với PiTek – nhà phân phối chính thức của SIGLENT tại Việt Nam.
