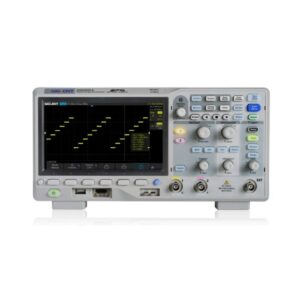

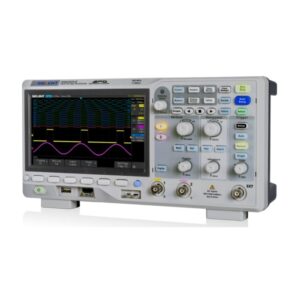

Máy hiện sóng Siglent SDS2202X-E

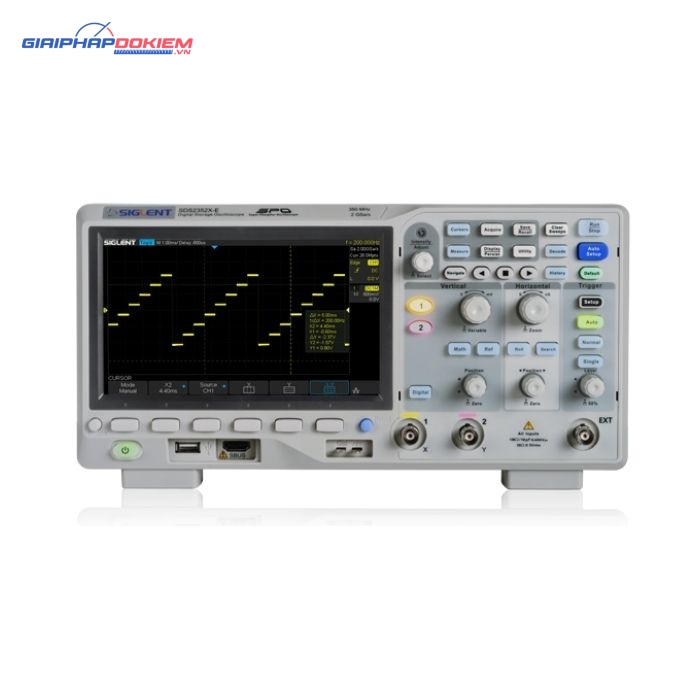

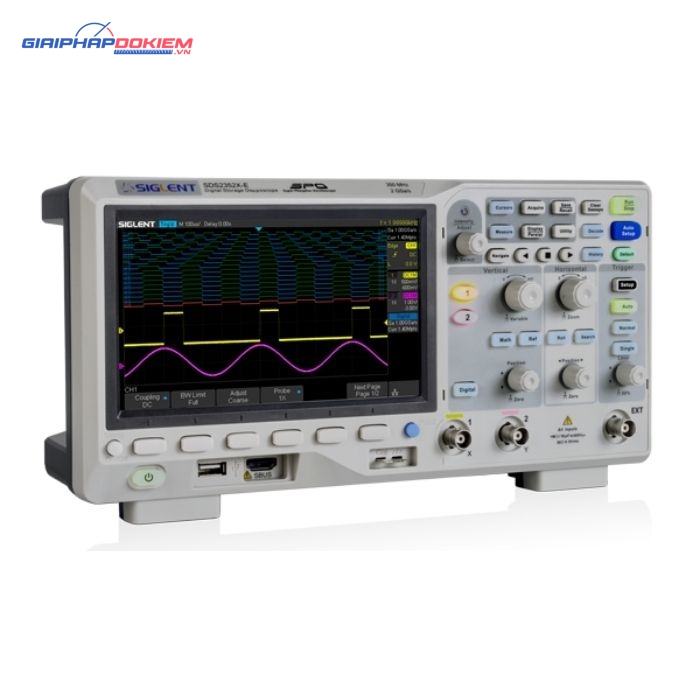

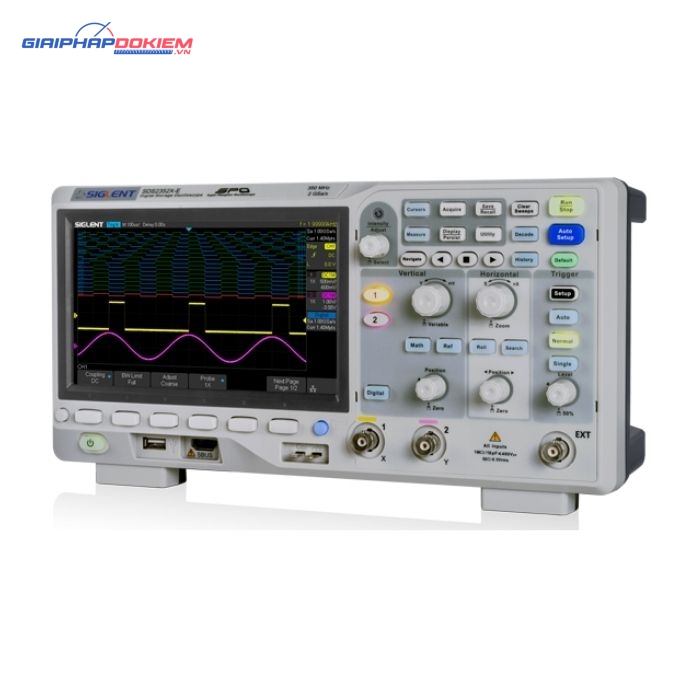

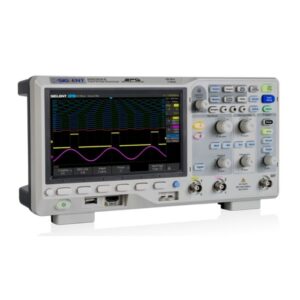

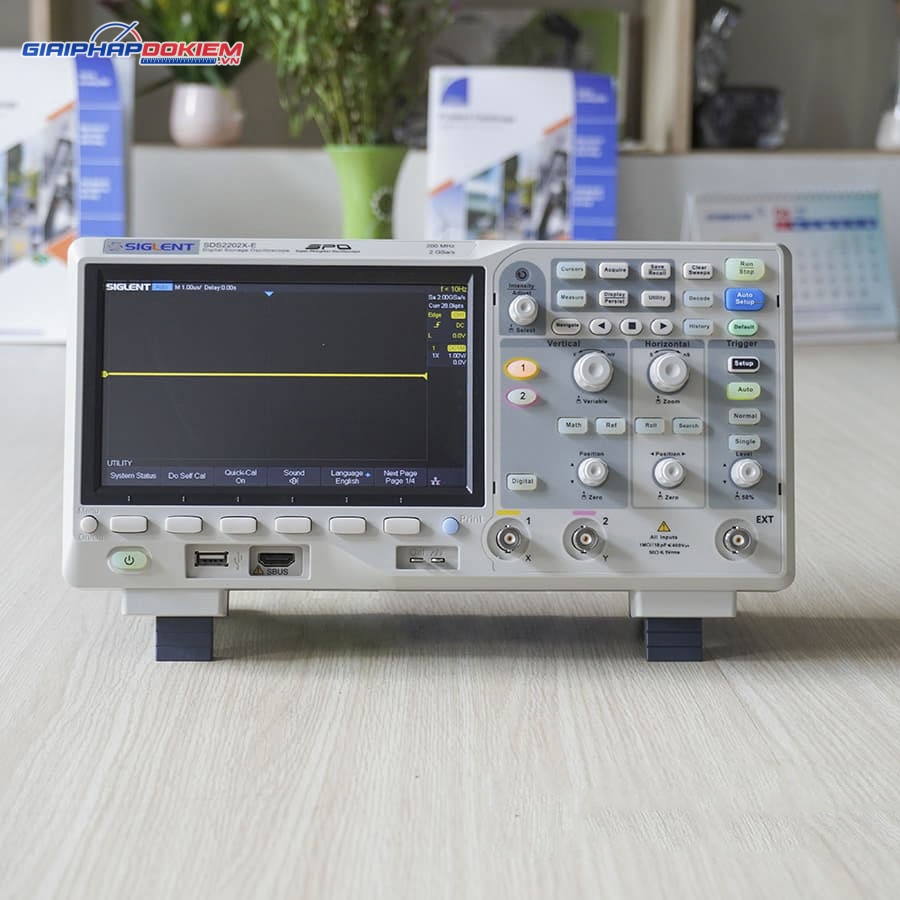

Giới thiệu máy hiện sóng Siglent SDS2202X-E

Máy hiện sóng Siglent SDS2202X-E có băng thông 350MHz, tốc độ lấy mẫu 2Gsa/s và độ dài bản ghi 28Mpts, thích hợp cho việc sửa chửa và giáo dục. Khó có sản phẩm khác với thông số tương đương và giá cả phải chăng như vậy.

Các đặc điểm nổi bật của Siglent SDS2202X-E

• Đánh giá ổn định: Thiết bị này giúp phân tích độ ổn định mà không cần phải chi trả cho bộ phân tích tần số đắt tiền nhờ phần mềm Free Bode Plot II.
• Hiệu suất cao: Độ chính xác cao với các chế độ đo đa dạng, khả năng xử lý dữ liệu nhanh và khả năng phân tích toán học đến 28Mpts.
• Phân tích và Debugging: Tích hợp phân tích logic MSO, bắt dạng sóng bất thường nhanh chóng và chế độ Pass/Fail dựa trên phần cứng.
• Điều khiển từ xa: Khả năng điều khiển từ xa thông qua trang web giúp quan sát kết quả đo lường ở môi trường khó khăn.
• Bộ nhớ & Ghi sóng: Dung lượng ghi 28Mpts cho phép chụp với độ phân giải cao, tốc độ ghi nhanh và hiển thị độ dày tín hiệu một cách dễ dàng.
• Giải mã nối tiếp (Miễn phí): Trong khi nhiều máy hiện sóng khác không cung cấp, Siglent SDS2000X-E hỗ trợ giải mã nối tiếp miễn phí cho nhiều giao thức.
• Hiển thị: Dạng sóng và dữ liệu được hiển thị đồng thời với thông tin giải mã chi tiết.

Với các tính năng này, Siglent SDS2000X-E Series là một lựa chọn tuyệt vời cho các nhu cầu đo lường và phân tích kỹ thuật.

Thông số kỹ thuật của SDS2202X-E

– Băng tần: 200MHz

– Mức lấy mẫu tối đa: 2GSa/s

– Kênh: 2+EXT

– Dung lượng bộ nhớ cực đại:

• 14Mpts mỗi kênh (ở chế độ dùng riêng lẻ)
• 28Mpts mỗi kênh (trong chế độ dùng toàn bộ kênh)

– Khả năng chụp sóng cực đại: 110.000 sóng/giây (chế độ Bình thường), 400.000 sóng/giây (chế độ Chuỗi)

– Phương thức trigger: Edge, Slope, Độ rộng xung, Cửa sổ, Runt, Khoảng thời gian, Mất sóng, Mô hình, Video

– Chức năng trigger và giải mã chuẩn: IIC, SPI, UART, CAN, LIN

– Kênh số 16 (tùy ý): Tốc độ chụp sóng cực đại 1GSa/s, Bộ nhớ tối đa 14Mpts mỗi kênh

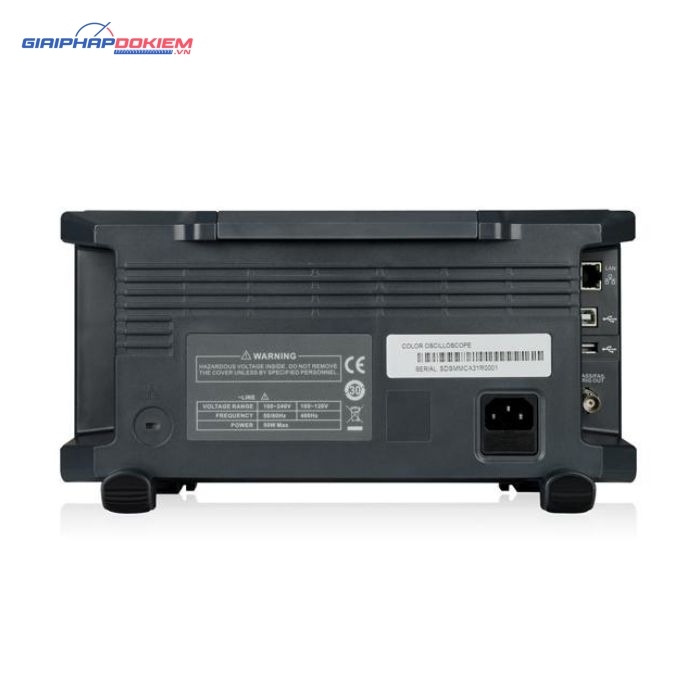

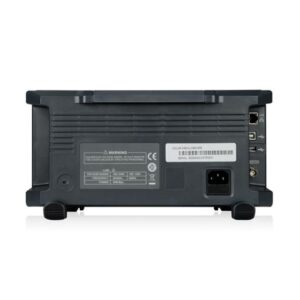

– Giao tiếp: USB Chủ, USB Thiết bị, Mạng LAN, Đánh giá Đạt/Không đạt, Trigger Ra, Sbus (Siglent MSO)

– Dụng cụ đo tiêu chuẩn: 2 que đo PP215

– Hiển thị: Màn hình TFT–LCD 7 inch (độ phân giải 800×480)

– Khối lượng: 2.6Kg

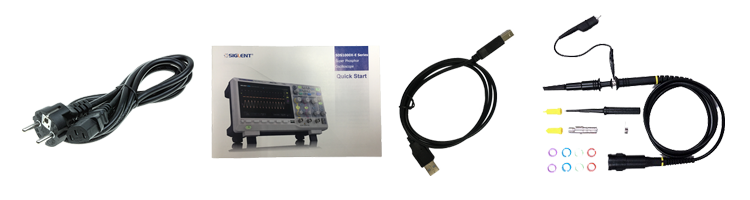

Phụ kiện bao gồm:

• Cáp USB: 1
• Quick Start: 1
• Que đo thụ động: 2
• Chứng nhận hiệu chuẩn: 1
• Dây nguồn: 1

Phụ kiện mua thêm:

• Phần mềm MSO 16 kênh: SDS2000X-E-16LA
• Bộ phân tích logic 16 kênh: SLA1016
• Phần mềm AWG: SDS2000X-E-FG
• Phần cứng USB Isolated AWG Module: SAG1021I
• Phần mềm WIFI: SDS2000X-E-WIFI
• Bộ chuyển đổi WIFI USB: TL_WN725N
• Isolated Front End: ISFE
• Nguồn STB Demo: STB-3
• Que đo điện áp cao: HPB4010
• Que đo dòng điện: CP4020/CP4050/CP4070/CP4070A/CP5030/CP5030A/CP5150/CP5500
• Que đo vi sai: DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A
• Giá đỡ: SDS1X-E-RMK
