Giới thiệu Máy hiện sóng cầm tay Siglent SHS810X

Máy hiện sóng cầm tay Siglent SHS810X mới của Siglent là công cụ mới tuyệt vời để làm việc với các trường hợp dịch vụ và hỗ trợ tại hiện trường, bên ngoài môi trường phòng thí nghiệm, Máy hiện sóng cầm tay Siglent SHS810X mang lại hiệu suất, tính linh hoạt và mạnh mẽ phù hợp. Đồng hồ vạn năng cầm tay, máy hiện sóng cầm tay là những công cụ tiêu chuẩn khi phân tích tín hiệu. Máy hiện sóng cầm tay Siglent SHS810X mới của Siglent mang lại hiệu suất của máy hiện sóng để bàn ở định dạng cầm tay và cũng cung cấp đồng hồ vạn năng trong cùng khung máy.Máy hiện sóng cầm tay Siglent SHS810X chúng cũng cung cấp nhiều tính năng mạnh mẽ và thời lượng pin dài trong gói IP51 di động.

Các tính năng chính của Siglent SHS810X

– Model có băng thông 100 MHz Tốc độ mẫu 1 GSa/s (đơn kênh), Tốc độ mẫu 500 MSa/s (hai kênh). Người im lặng
Công nghệ SPO:
– Tốc độ chụp dạng sóng lên tới 100.000 wfm/s (chế độ bình thường) và 400.000 wfm/s (chế độ tuần tự).
– Hỗ trợ phân loại cường độ và nhiệt độ màu 256 cấp.
– Độ dài ghi lên tới 12 Mpts.
– Hệ thống kích hoạt kỹ thuật số
– Kích hoạt thông minh: Cạnh, Độ dốc, Độ rộng xung, Cửa sổ, Runt, Khoảng thời gian, – Hết thời gian (Dropout), Mẫu
– Kích hoạt và giải mã bus nối tiếp (Tiêu chuẩn) cho các giao thức IIC, SPI, UART, CAN và LIN
– Kích hoạt video/HDTV
– Độ nhiễu nền thấp với thang điện áp từ 2 mV/div đến 100 V/div
– 3 phím tắt một nút cho các chức năng Dao động kế, Đồng hồ vạn năng và Máy ghi âm
– 8 phím tắt một nút cho: Chạy/Dừng, Tự động thiết lập, Mặc định, Đo lường, Con trỏ, Hiển thị/Liên tục, Xóa quét và In. Có thêm phím tắt chức năng khi kết hợp với nút shift.
– Chế độ thu thập phân đoạn (Trình tự), chia độ dài bản ghi tối đa thành nhiều phân đoạn (tối đa 80.000), theo các điều kiện kích hoạt do người dùng đặt, với phân đoạn thời gian chết rất nhỏ để nắm bắt sự kiện đủ điều kiện.
– Chức năng ghi dạng sóng lịch sử (History) (độ dài dạng sóng ghi tối đa là 80.000 khung hình).
– Chức năng đo tự động cho 38 thông số cũng như các chức năng Thống kê đo lường, Thu phóng, Gating, Toán, Lịch sử và Tham chiếu.
– 1 Mpt FFT. Hỗ trợ các đỉnh và điểm đánh dấu.
– Các hàm toán học và đo lường sử dụng tất cả các điểm dữ liệu được lấy mẫu (tối đa 12 Mpts).
– Các hàm toán học (FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai).
– Khóa mặc định có thể được tùy chỉnh theo cài đặt của người dùng hoặc “mặc định” của nhà máy
– Hỗ trợ hiển thị đa ngôn ngữ và trợ giúp trực tuyến được nhúng.
– Chế độ xóa bảo mật.
– Chức năng tìm kiếm và điều hướng.
– Bao gồm chế độ Ghi, bao gồm Bộ ghi mẫu và Bộ ghi đo
– Đồng hồ vạn năng kỹ thuật số đếm 6000, Hỗ trợ DCV, ACV, DCI, ACI, Điện trở, Điốt, Điện dung, Kiểm tra tính liên tục.
– Đồng hồ vạn năng đo điện áp AC/dòng điện RMS thực.
– Màn hình TFT-LCD 5,6 inch độ phân giải 640*480.
– Các loại giao diện: USB Host cách ly, Thiết bị USB (MicroUSB -TMC)
– Hỗ trợ các lệnh điều khiển từ xa SCPI.
– Bộ pin lithium được chứng nhận UL2054, dung lượng 6900 mAh, bộ sạc ngoài.
– Xếp hạng IP: IP51.
– Tuân thủ UL61010-1, UL61010-2-030, UL61010-2-033

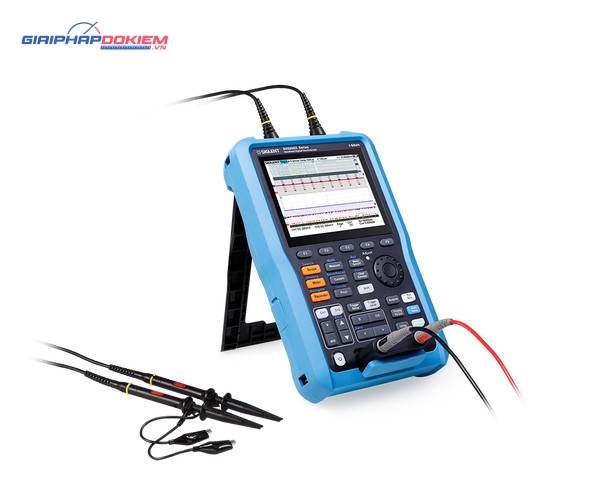

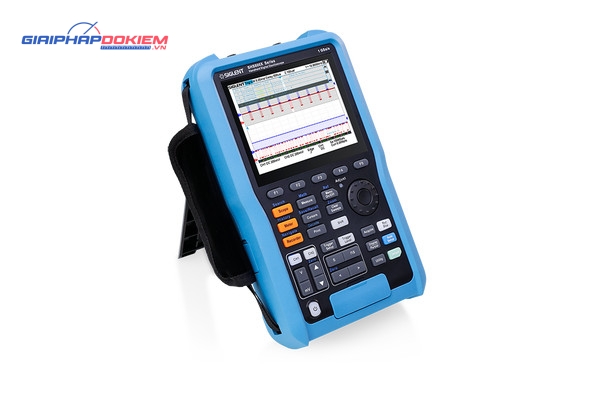

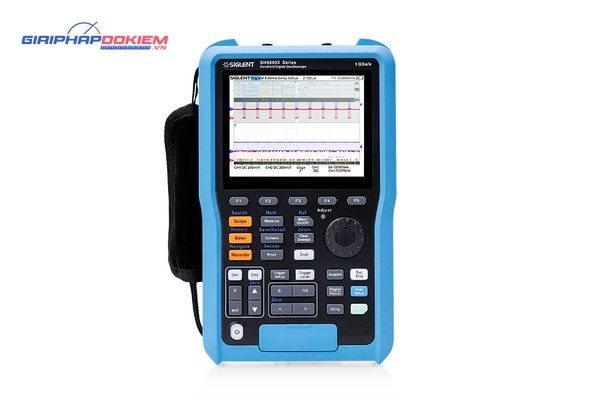

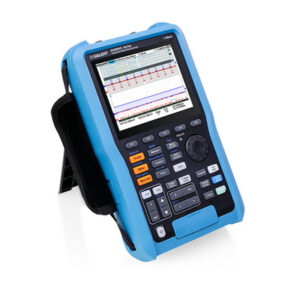

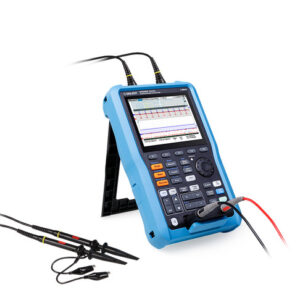

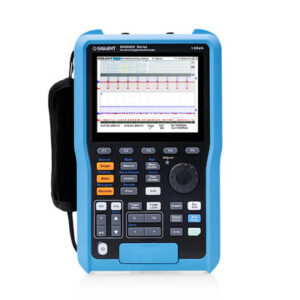

Máy hiện sóng cầm tay Siglent SHS810X

Thông số kỹ thuật Máy hiện sóng cầm tay Siglent SHS810X

– Băng thông: 100 MHz

– Số kênh: 2 kênh cách ly

– Tốc độ lấy mẫu thực: 1GSa/s

– Độ sâu bộ nhớ: 12 Mpts

– Độ phân giải dọc: 8 bit

– Độ nhạy dọc: 2 mV/div–100 V/div

– Time base: 1.0 ns/div-100 s/div

– Điện áp DC: 60mV | ±1%±15 digit
600 mV-600 V | ±1%±5 digit

– Điện áp AC: 60mV – 750V | ±1.5%±15 digit

– Dòng điện DC: 60 mA-600 mA | ±1.5%±5 digit
6 A-10 A | ±2%±5 digit

– Dòng điện AC: 60mA | ±1.5%±5 digit
600 mA | ±2%±5 digit
6 A-10 A | ±3%±5 digit

– Điện dung: 40 nF | ±3%±10 digit
400 nF-400 μF | ±4%±5 digit

– Điện trở: 600 Ω-6 MΩ | ±1%±5 digit
60 MΩ | ±3%±5 digit

– Thông mạch: <50 Ω

– Đi-ốt: 0 – 2V

– Trọng lượng: 1.75kg

– Kích thước: 276 mm * 168 mm * 68 mm
