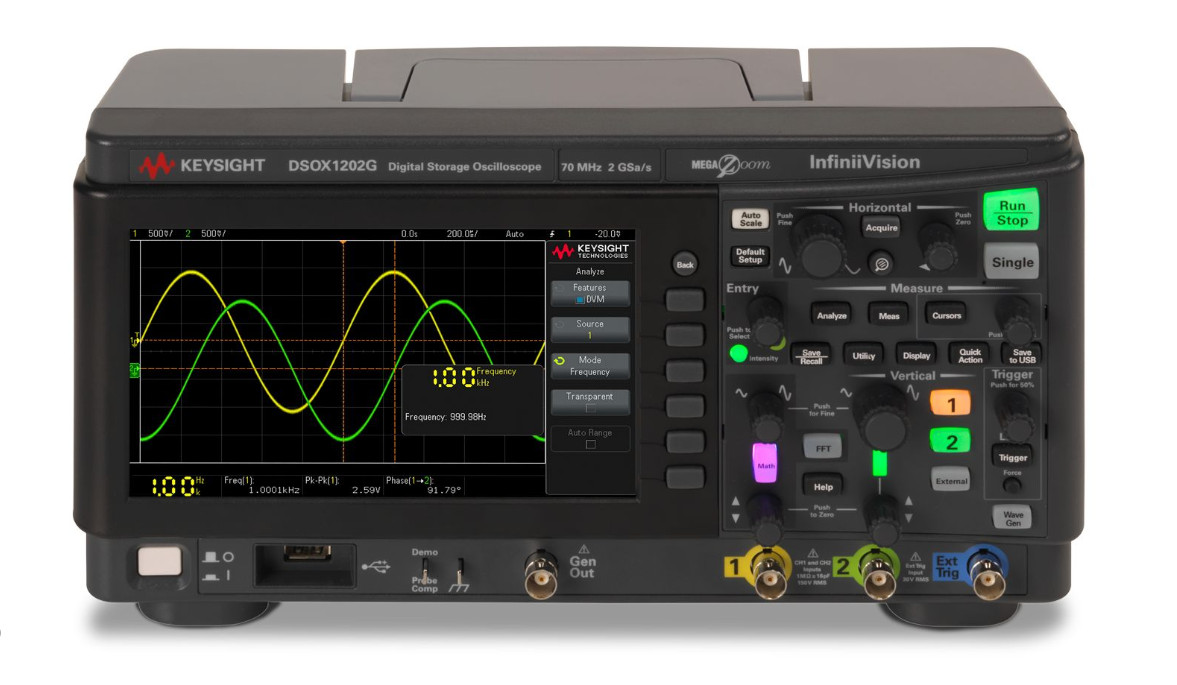

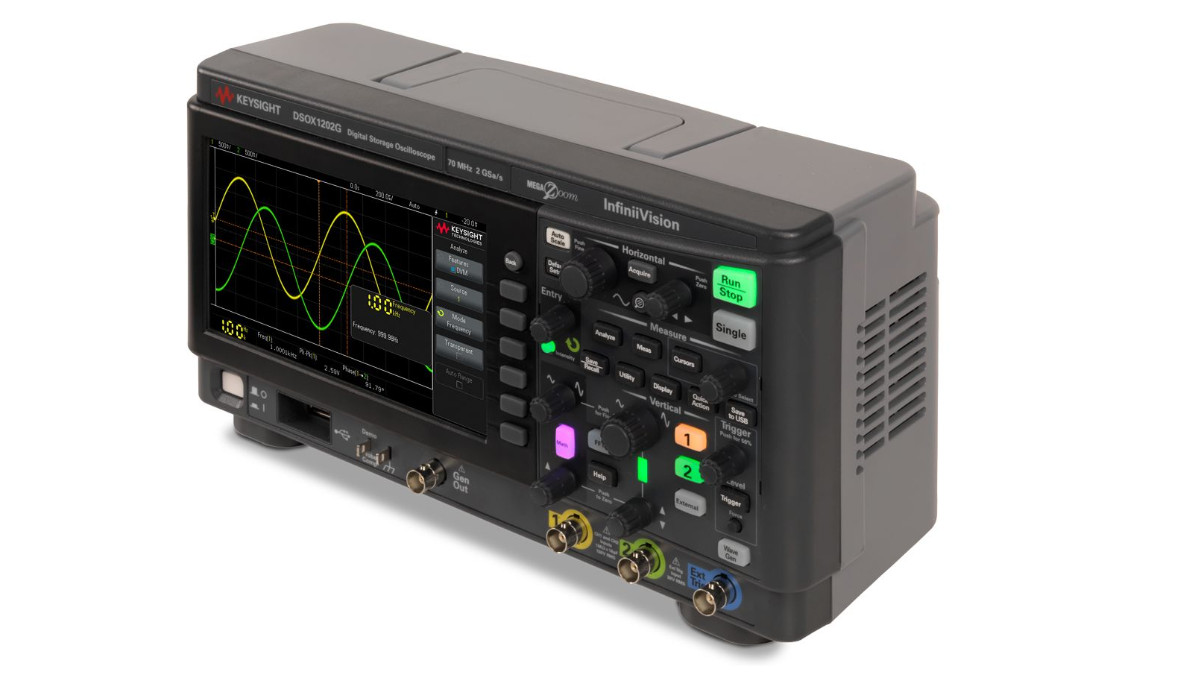

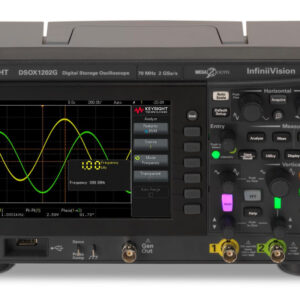

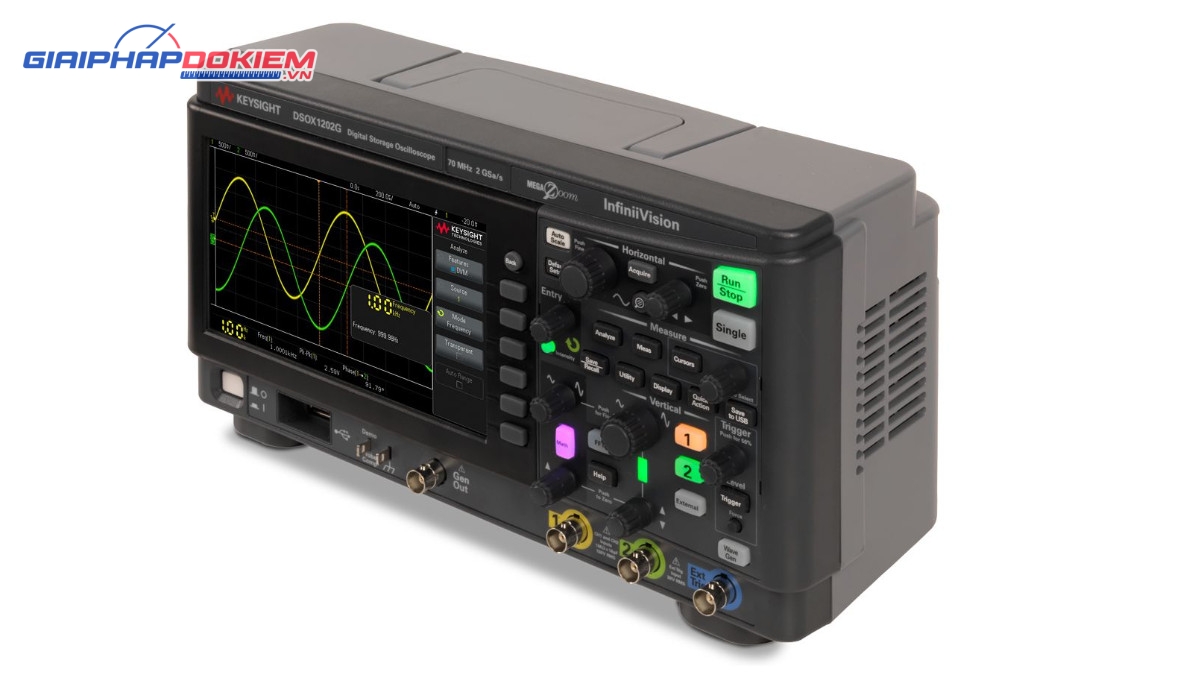

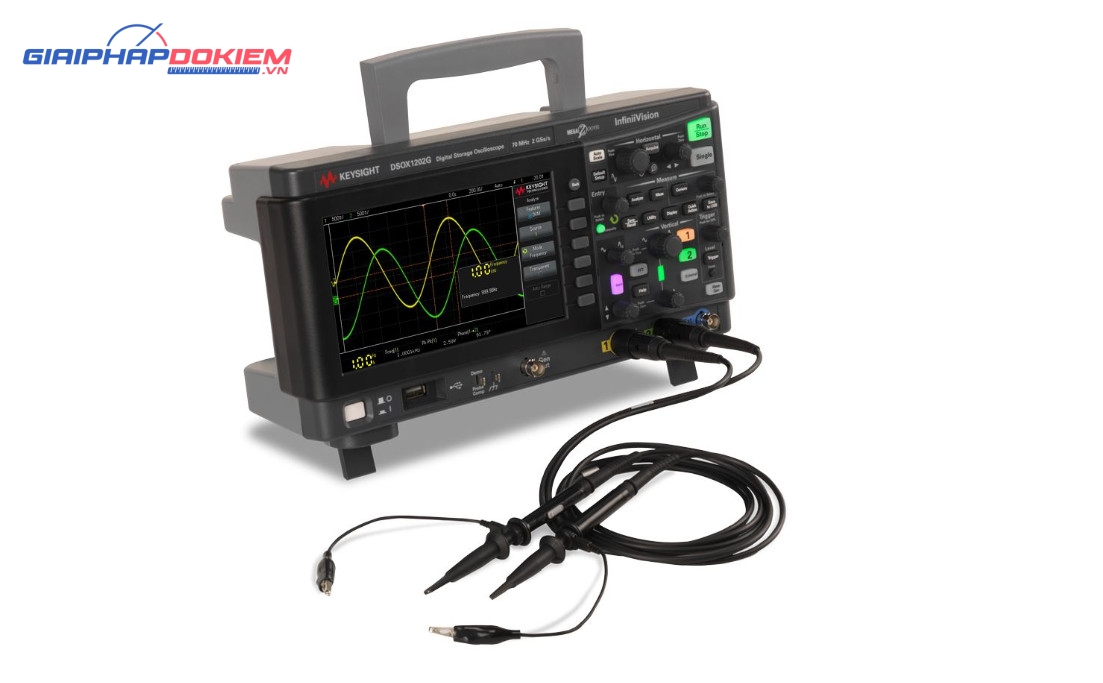

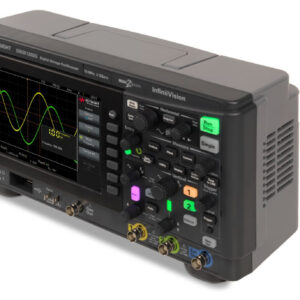

Giới thiệu Máy hiện sóng số KEYSIGHT DSOX1202G

Máy hiện sóng DSOX1202G cung cấp băng thông 70, 100 hoặc 200 MHz trên 2 kênh analog và bộ tạo dạng sóng.

Điểm nổi bật Máy hiện sóng số KEYSIGHT DSOX1202G

– 70/100/200 MHz (100 và 200 MHz yêu cầu tùy chọn bổ sung)
– Tốc độ lấy mẫu 2 GSa/s
– 2 triệu điểm
– Tích hợp bộ tạo chức năng 20 MHz (tiêu chuẩn)
-Thực hiện các phép đo chuyên nghiệp, bao gồm biểu đồ Bode (FRA), kiểm tra mặt nạ, toán học, FFT và phân tích giao thức nối tiếp, tất cả đều tiêu chuẩn
– Học nhanh cách sử dụng với các tín hiệu đào tạo và trợ giúp tích hợp
– Xem thêm chi tiết tín hiệu ở tốc độ cập nhật 200.000 dạng sóng/giây

Thông số kỹ thuật Máy hiện sóng số KEYSIGHT DSOX1202G

Băng thông: 70 MHz (base bandwidth)

Sô kênh: 2

Trigger ngoài: Đầu vào trước (Hiển thị như kênh thứ 3)

Tốc độ lấy mẫu mỗi kênh tối đa:

2 GSa/s (1 hoặc 2 kênh hoạt động)

1 GSa/s (trigger ngoài bật)

Độ sâu bộ nhớ mỗi kênh tối đa:

2 M points (1 hoặc 2 kênh hoạt động)

1 M points (trigger ngoài bật)

WaveGen: Phát xung 20-MHz

Biểu đồ tiệm cận: Tiêu chuẩn

Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk

Tốc độ cập nhật dạng sóng: 200,000 wfms/s

Phân tích giao thức nối tiếp: Tiêu chuẩn: I²C, SPI, UART/RS-232, CAN, LIN

Hàm toán học: Cộng, Trừ, Nhân, Chia, FFT, lọc thông thấp LPF

Đo tự động: 14 biên độ, 14 thời gian và 4 phép đếm xung

Hiển thị: 7-inch TFT LCD WVGA

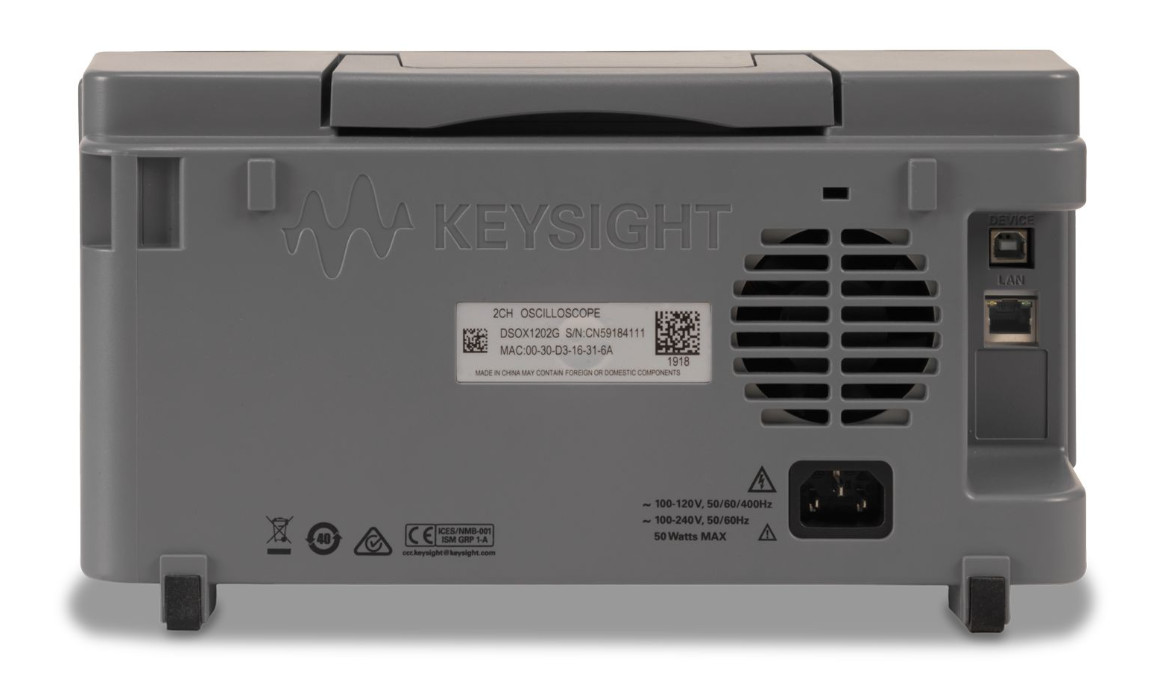

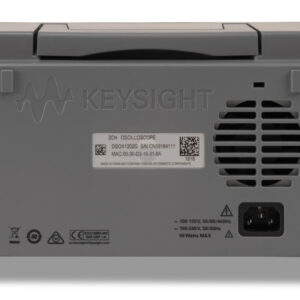

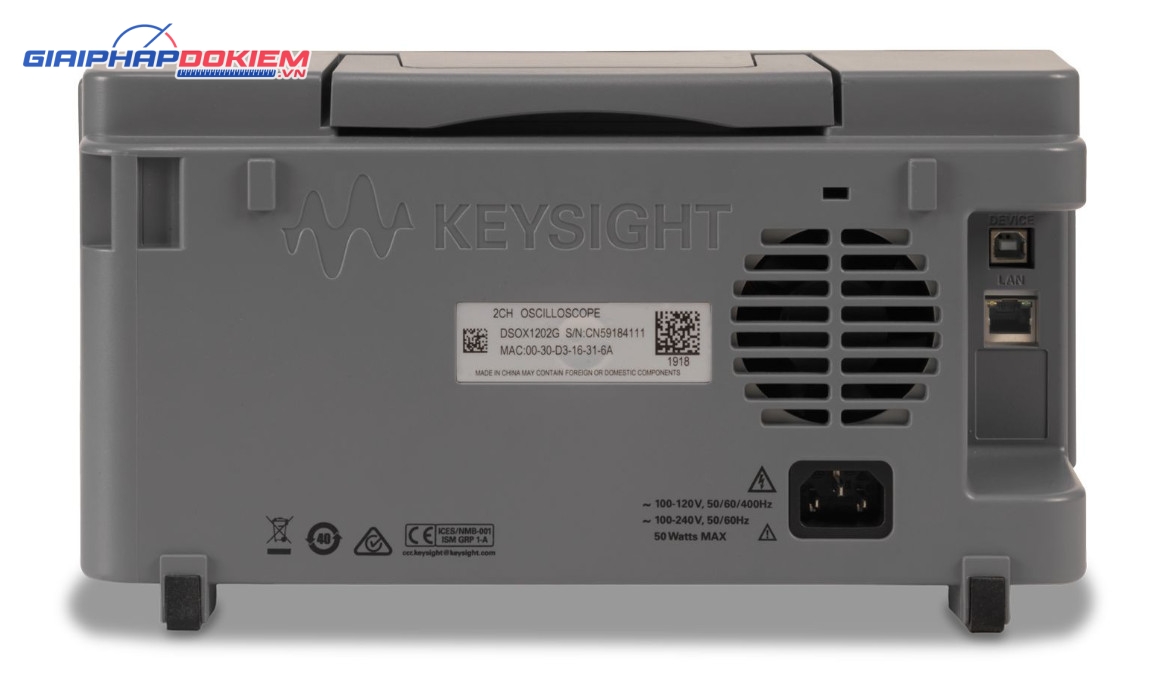

Kết nối: USB 2.0, LAN

Kích thước (W x H x D): 314 mm (12.4 in) x 165 mm (6.5 in) x 130 mm (5.1 in)

Trọng lượng tịnh: 3.23 kg (7.1 lbs)

Trọng lượng vận chuyển: 4.2 kg (9.2 lbs)

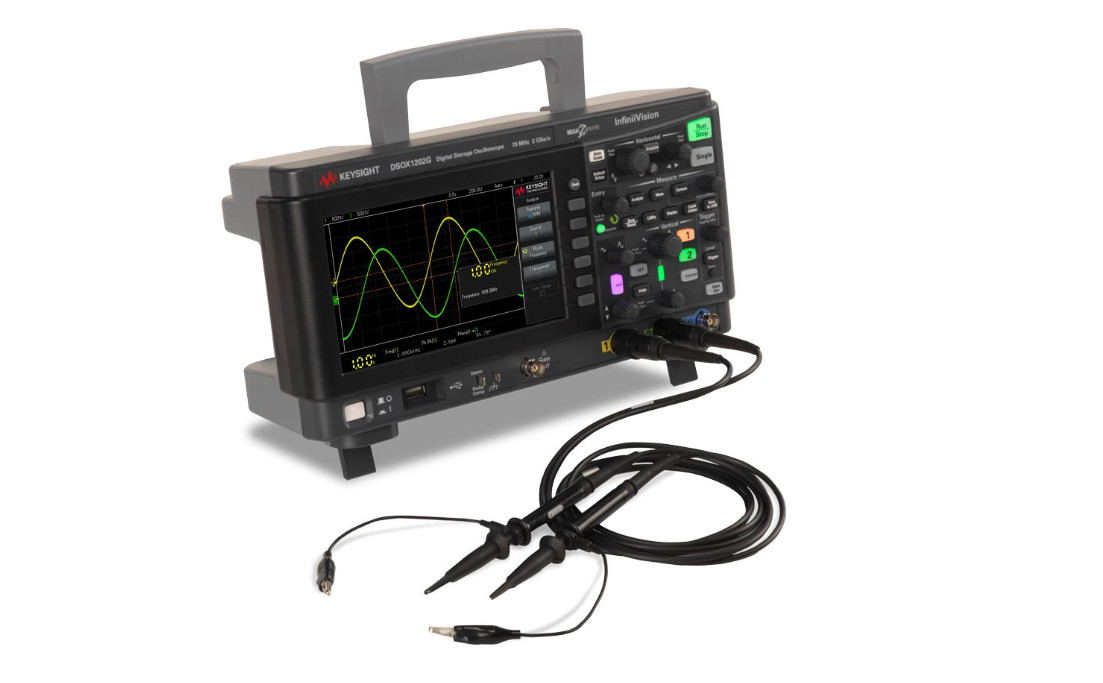

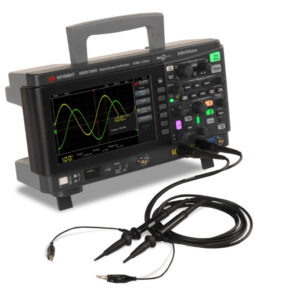

Cung cấp bao gồm máy DSOX1202G, dây đo, dây nguồn và option DSOX1202A-070 tiêu chuẩn 70Mhz
