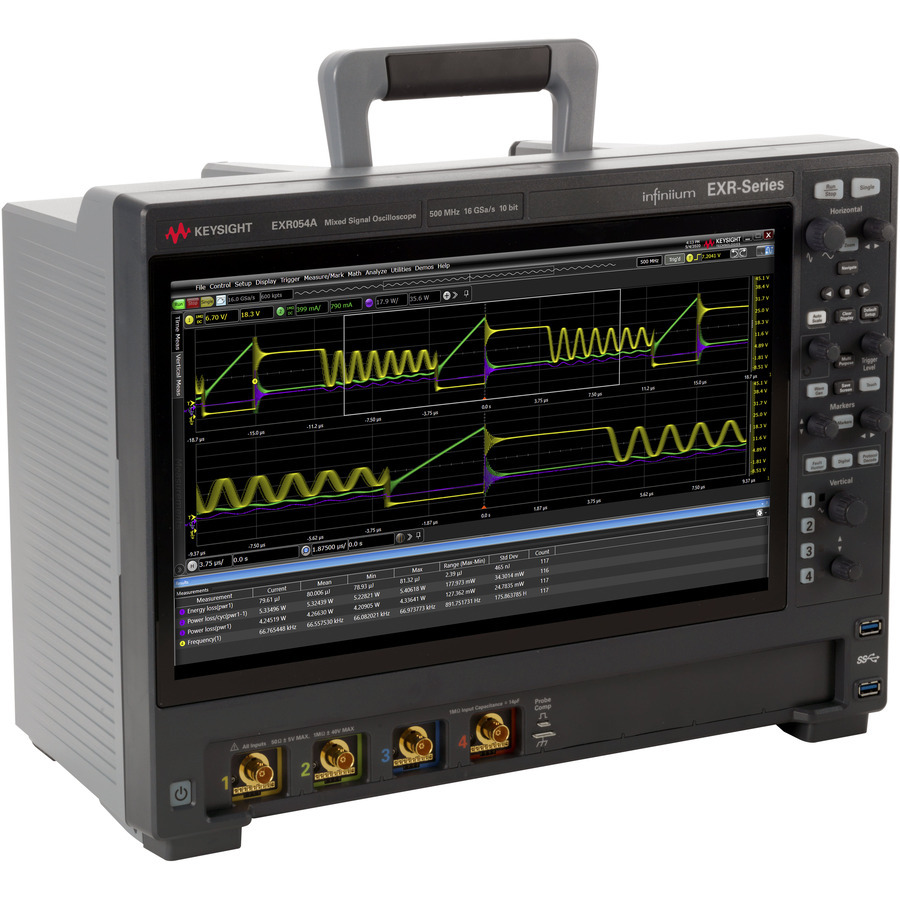

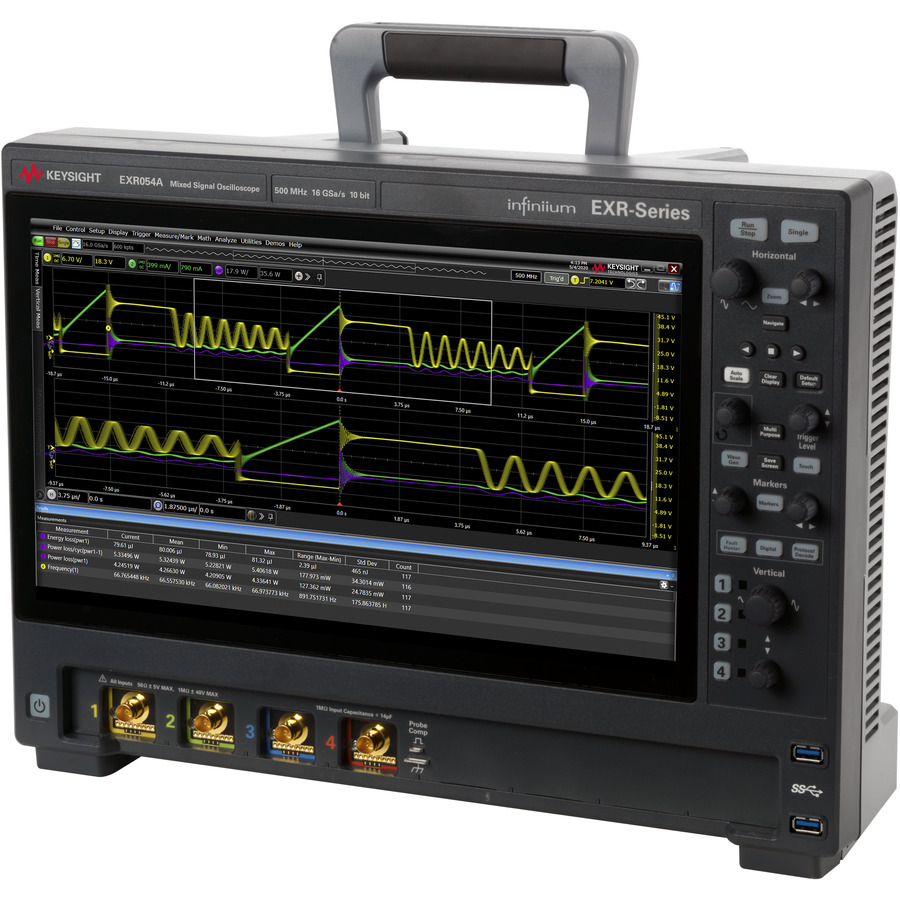

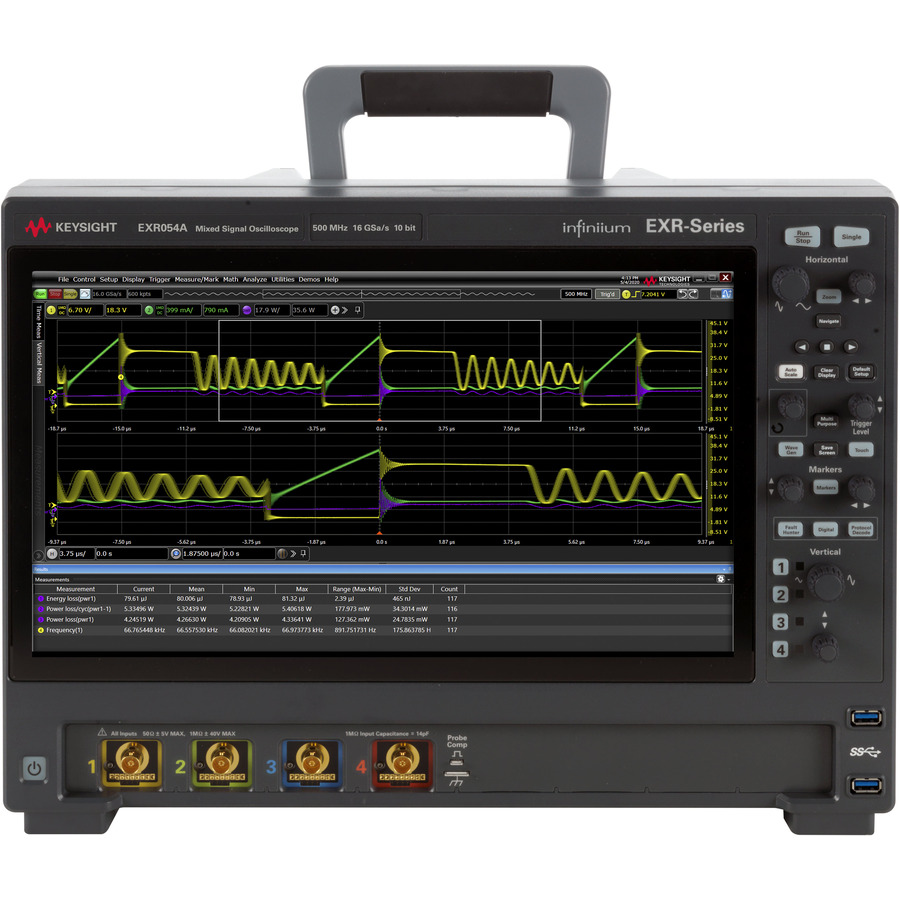

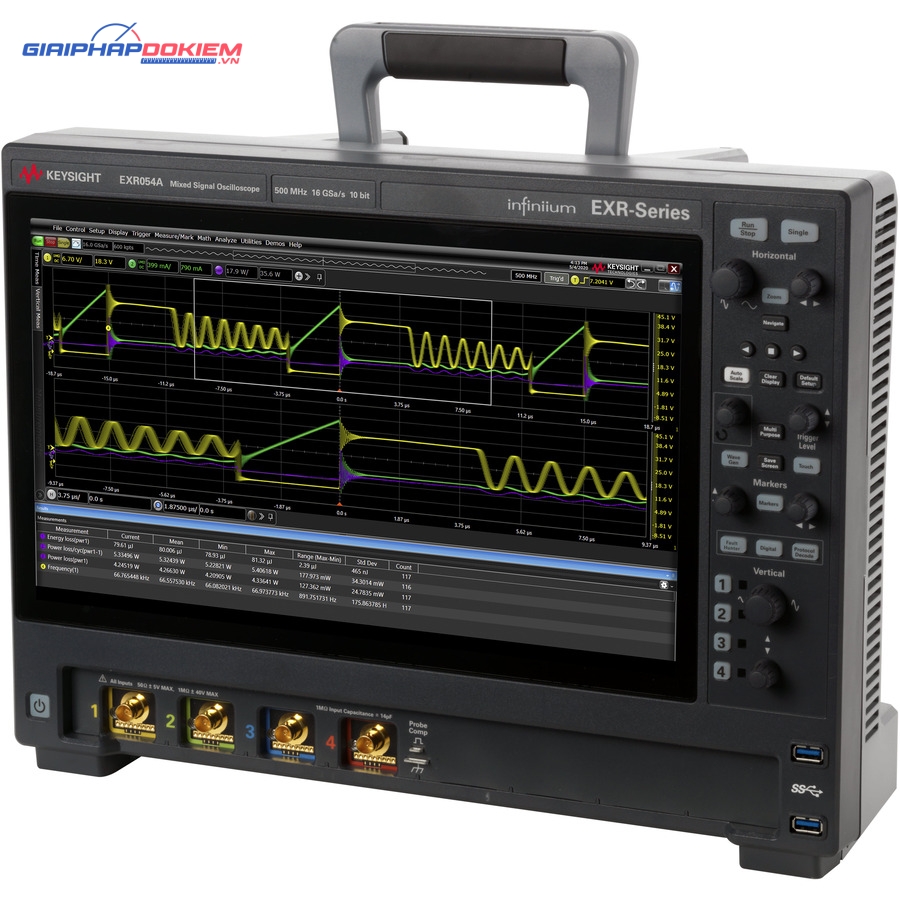

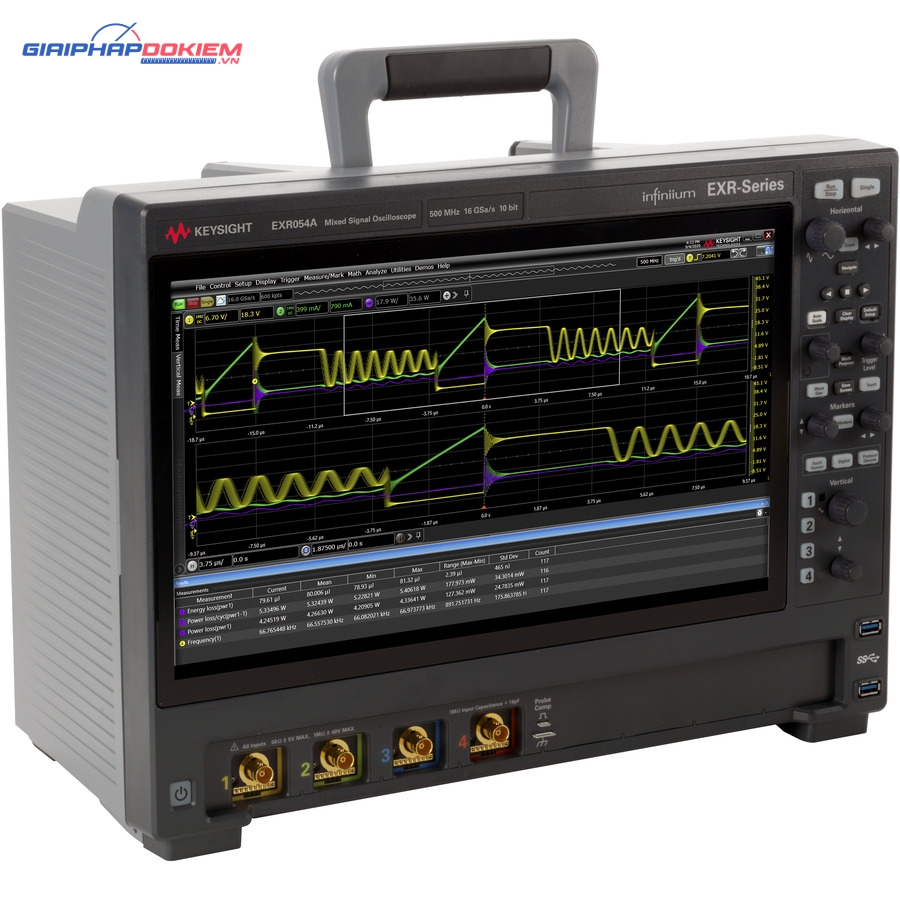

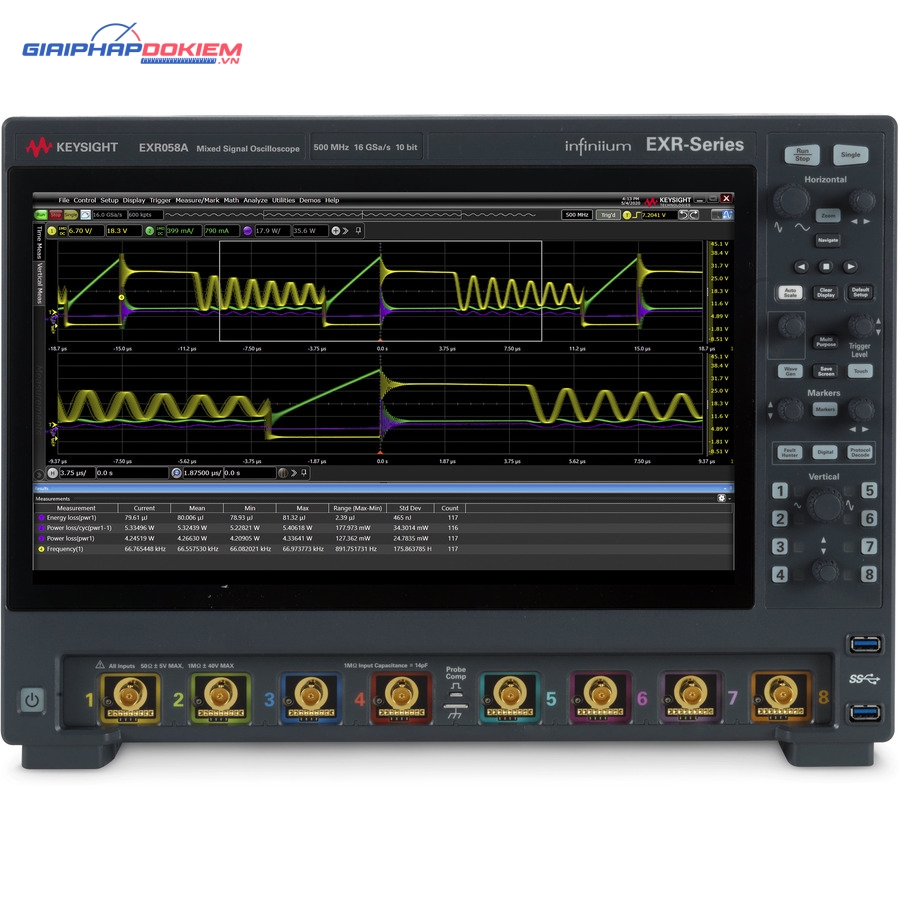

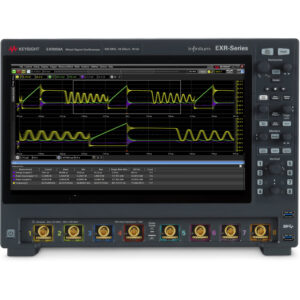

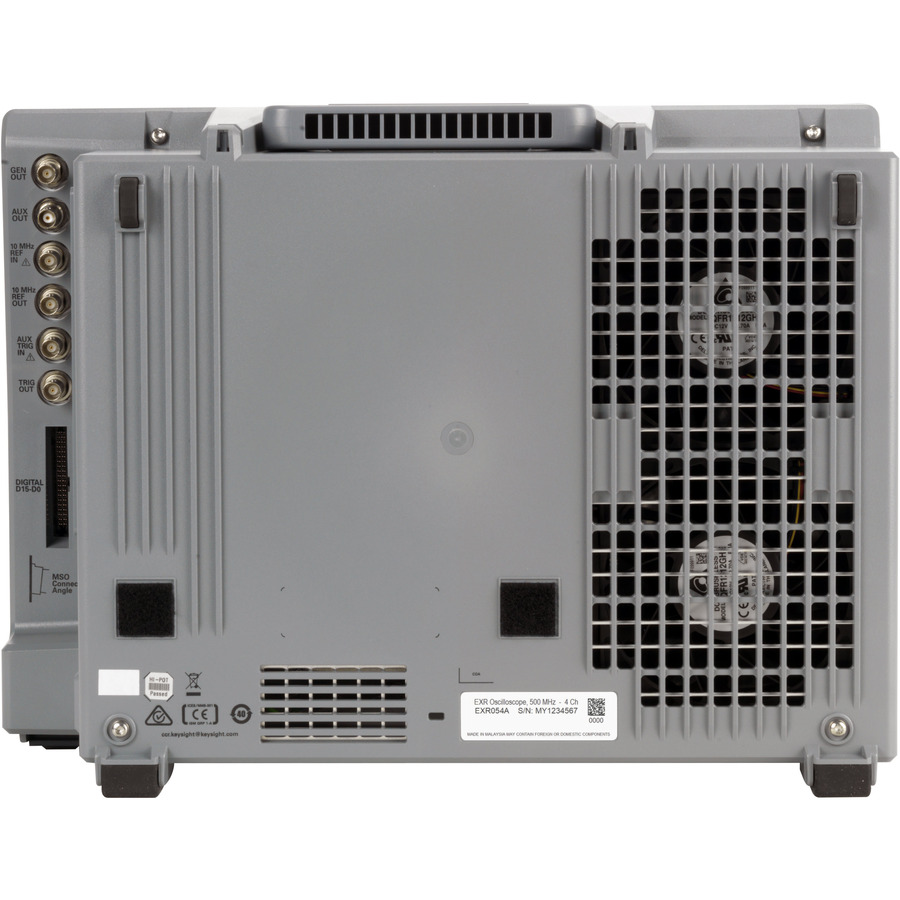

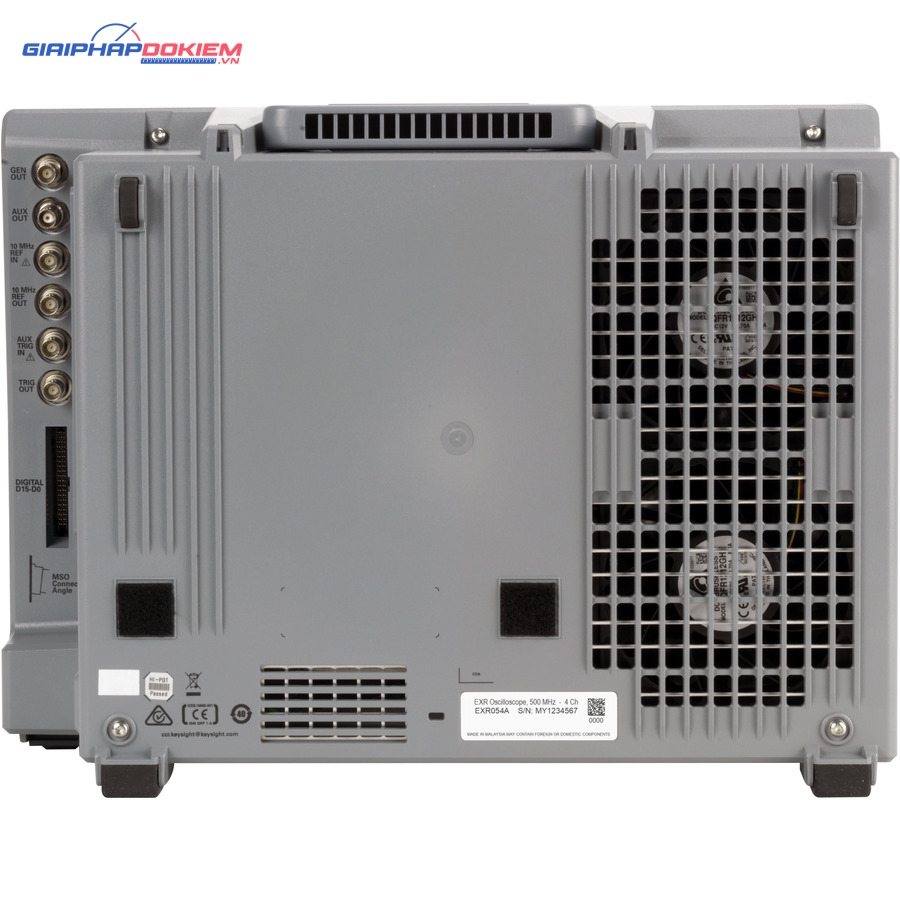

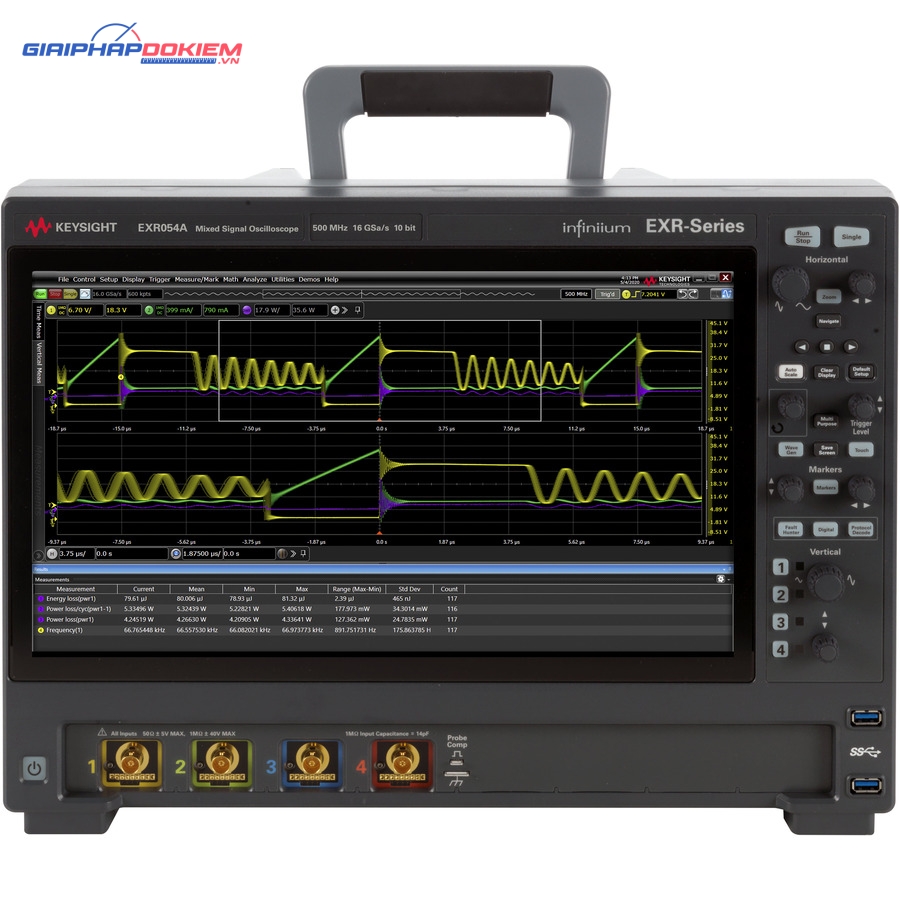

Máy hiện sóng số KEYSIGHT EXR058A

Giới Thiệu Máy Hiện Sóng Số KEYSIGHT EXR058A

KEYSIGHT EXR058A là thiết bị đo lường mạnh mẽ, được thiết kế để đáp ứng nhu cầu ngày càng cao của các kỹ sư và nhà thiết kế. Với băng thông 500 MHz và 8 kênh, EXR058A mang lại hiệu suất vượt trội, giúp bạn thực hiện các thiết kế phức tạp một cách dễ dàng và chính xác.

Thông số kỹ thuật KEYSIGHT EXR058A

• Băng thông: 500 MHz (cơ bản)
• Số kênh: 8 analog + 16 kỹ thuật số
• Độ dài bản ghi: 200 Mpts, có thể nâng cấp lên 400 Mpts
• Tốc độ lấy mẫu (tối đa): 16 GSa/s
• Suy hao: Từ 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB trong các bước 0,1 dB)
• Độ nhạy: Tối thiểu 43 µV
• Độ phân giải: 10 bits

Thời gian tăng

• 10/90%: 860 ps
• 20/80%: 620 ps
• ENOB (điển hình, không dùng chế độ phân giải cao): Lên đến 9.0
• Độ trễ: Thấp nhất 118 fs

Công cụ tích hợp 8 trong 1

• 16 kênh kỹ thuật số: MXR2MSO
• Bộ tạo dạng sóng 50 MHz: MXR2WAV
• RTSA, DDC: MXR2RTSA
• DVM 4 chữ số, bộ đếm 10 chữ số: Tiêu chuẩn
• Phân tích giao thức: Đa dạng
• Tốc độ mắt sóng: Hơn 750.000 UI/s
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: Trên 200.000 dạng sóng/giây

Phân tích số liệu

• Giao thức: I²C, SPI, UART/RS-232, CAN, LIN
• Chế độ toán học: +, -, ×, ÷, FFT, bộ lọc thông thấp
• FFT Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

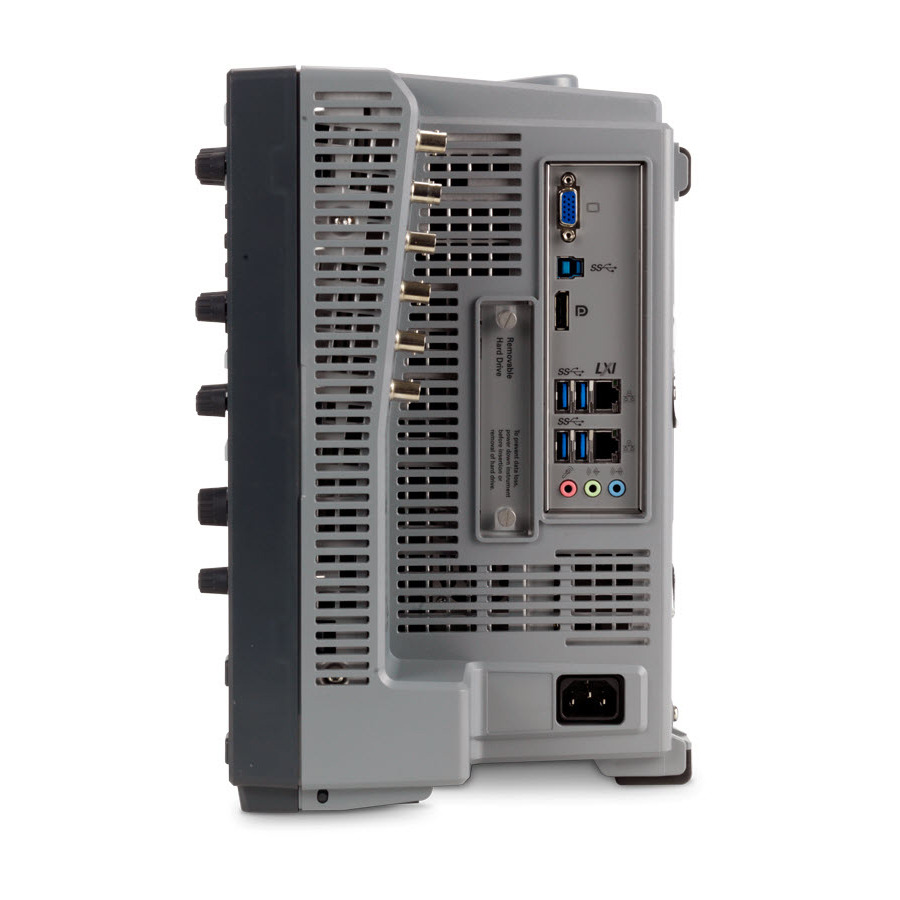

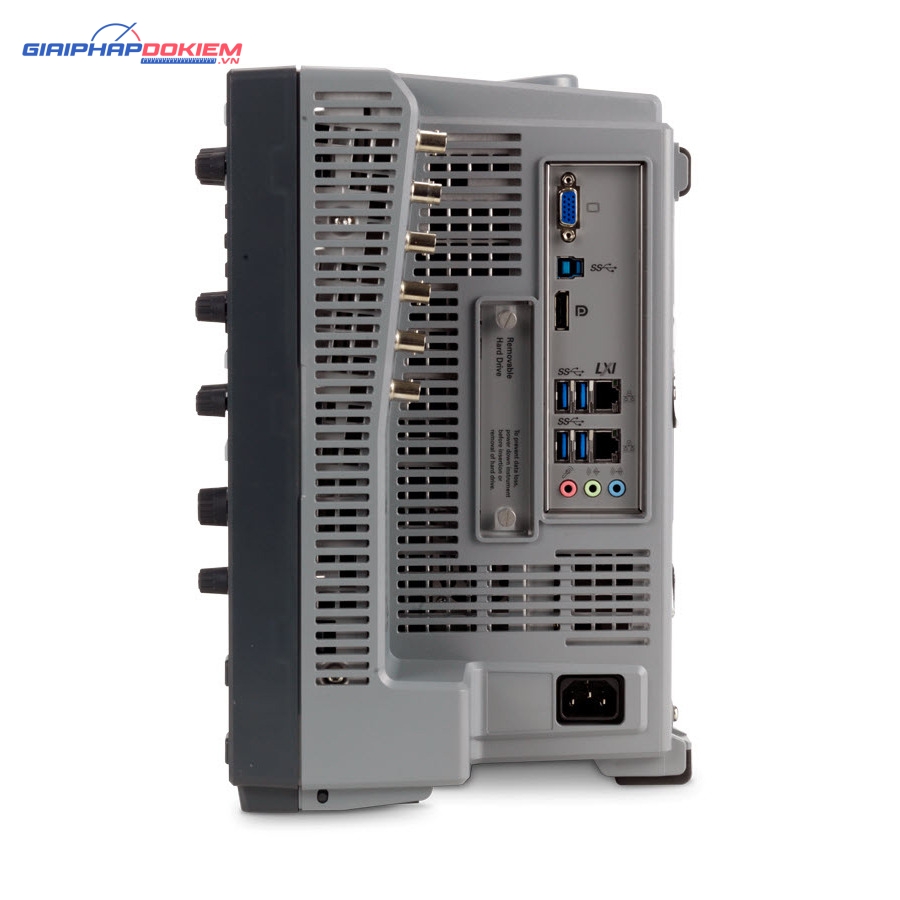

Cổng kết nối

• USB 2.0: Host và thiết bị
• LAN

Khớp nối đầu vào

• DC, AC: (tần số cắt 10 Hz)
• Trở kháng đầu vào: 1 MΩ ± 2%, 16 pF ±3 pF
• Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
• Độ chính xác thời gian: 8 ppb

Kích hoạt bên ngoài

• Trigger ngoài panel: Hiển thị dưới dạng kênh kỹ thuật số thứ 3
• Loại Trigger: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Nguồn Trigger: Edge Trigger trên tất cả các kênh analog, aux-in, đường cấp nguồn
• Trigger coupling: DC, AC, LF reject (50 kHz HPF), HF reject (50 kHz LPF)

Hiển thị

• Màn hình cảm ứng: 15,6 inch, full HD, hỗ trợ màn hình kép
• Độ phân giải: XGA (1024×768)

Hệ điều hành

• Windows 10
• CPU: Intel Core i5-6500, 3.2 GHz
• Bộ nhớ hệ thống: 8 GB
• Ổ cứng SSD: 500GB, có thể nâng cấp lên 1TB, ngoài ra có sẵn

Thiết bị ngoại vi

• Chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI

• Lớp C

Kích thước

• Chiều cao: 327 mm (12.9 in)
• Chiều rộng: 443 mm (17.5 in)
• Chiều sâu: 223 mm (8.8 in)

Trọng lượng

• 13.75 kg/30.3 lbs (4 kênh)
• 14.50 kg/32.0 lbs (8 kênh)
• Trọng lượng vận chuyển: 20.95 kg/46.2 lbs (4 kênh), 21.90 kg/48.3 lbs (8 kênh)

Đặc điểm nổi bật EXR058A

Hiệu Suất Vượt Trội Với Tín Hiệu Chất Lượng Cao

Mỗi model của EXR058A được trang bị ADC 10-bit với tốc độ lấy mẫu 16 GSa/s trên tất cả các kênh. Độ phân giải cao của ADC được hỗ trợ bởi đầu vào nhiễu thấp, bao gồm các IC tùy chỉnh như IC BiCMOS 130 nm tích hợp các bộ lọc analog có thể lựa chọn và nâng cấp băng thông thông qua giấy phép phần mềm. Điều này mang lại cho bạn:

• Độ phân giải dọc cao gấp 4 lần so với máy hiện sóng 8-bit.
• Lên đến 16 bit với chế độ độ phân giải cao.
• Nhiễu thấp tới 43 uV, ENOB hệ thống đạt tới 9.0 bit với lọc phần cứng.

Hoàn Toàn Có Thể Nâng Cấp

EXR058A được thiết kế để đáp ứng nhu cầu hiện tại và tương lai của bạn. Nếu dự án hiện tại yêu cầu 4 kênh với băng thông phân tích 1 GHz, và dự án tiếp theo cần 8 kênh và băng thông 2 GHz, không cần lo lắng. Infiniium EXR-Series hoàn toàn có thể nâng cấp mà không cần thay thế thiết bị. Bạn có thể nâng cấp băng thông, bộ nhớ, thiết bị tích hợp và các ứng dụng sau khi mua chỉ với một khóa giấy phép, giúp tiết kiệm chi phí và bảo vệ đầu tư của bạn.

Tích Hợp Nhiều Thiết Bị Trong Một:

• 8 kênh máy hiện sóng analog tốc độ cao.
• 16 kênh kỹ thuật số (bộ phân tích logic).
• Bộ tạo dạng sóng tùy ý 50 MHz.
• Bộ phân tích đáp ứng tần số 50 MHz.
• Bộ đếm 10 chữ số.
• Đồng hồ đo điện áp 4 chữ số.
• Bộ phân tích giao thức.

Việc tích hợp này giúp giảm không gian và chi phí, đồng thời tăng tính linh hoạt và hiệu quả cho người dùng. Một giao diện người dùng duy nhất giúp giảm thời gian học tập và dễ dàng sử dụng các công cụ tích hợp.

Với KEYSIGHT EXR058A, bạn có được thiết bị đo lường mạnh mẽ, linh hoạt và tiết kiệm, giúp bạn tự tin hơn trong mọi dự án thiết kế và phát triển.
