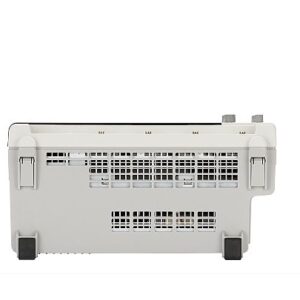

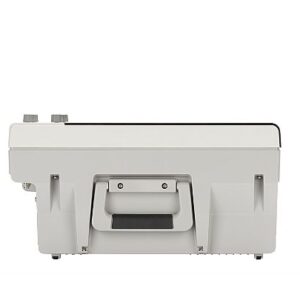

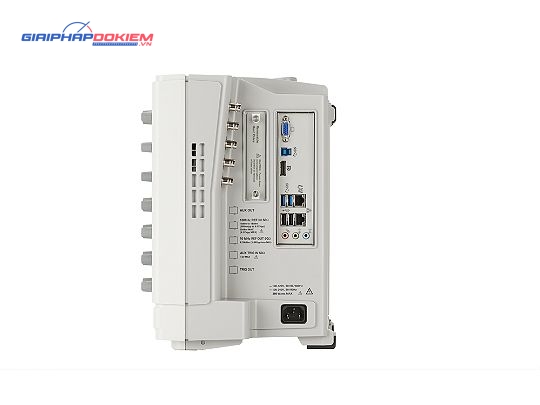

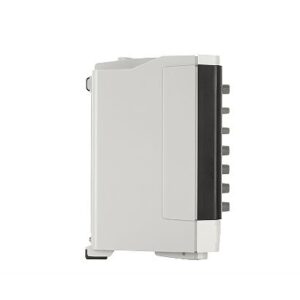

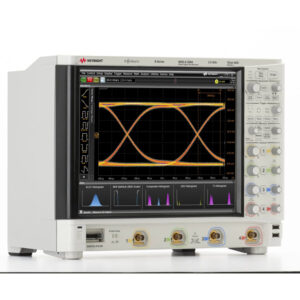

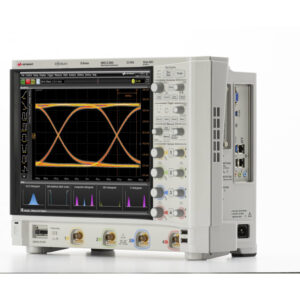

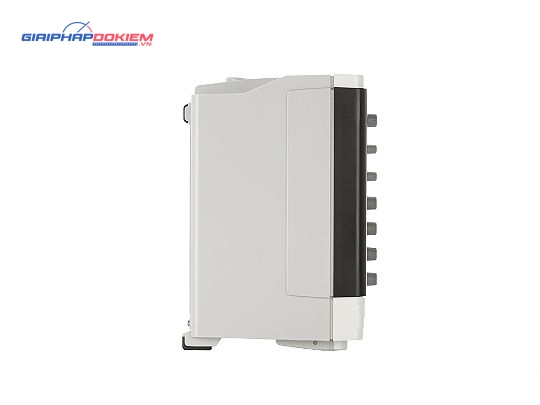

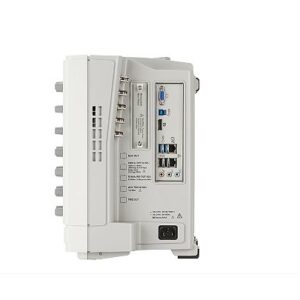

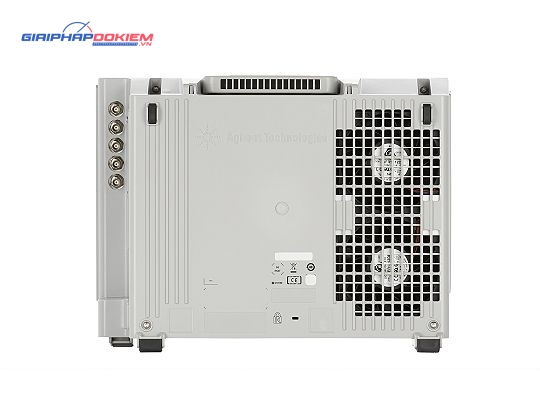

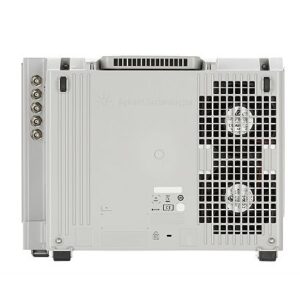

Máy hiện sóng số KEYSIGHT MSOS254A

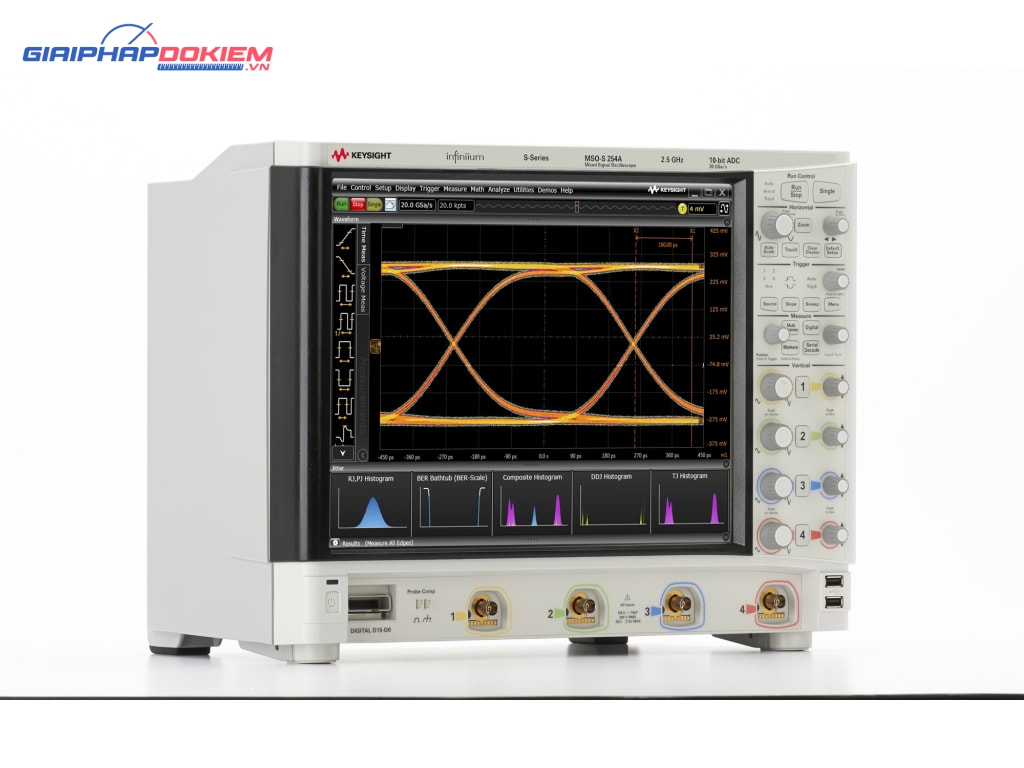

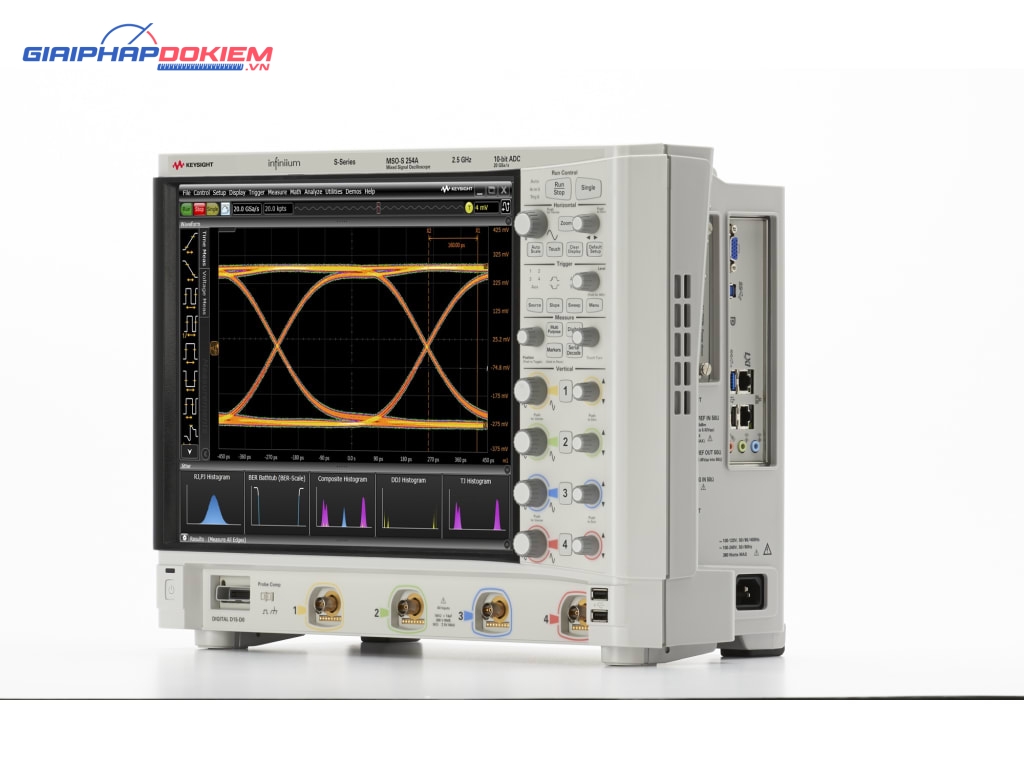

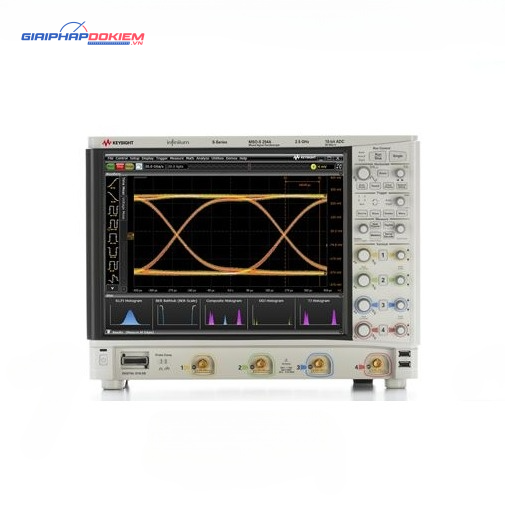

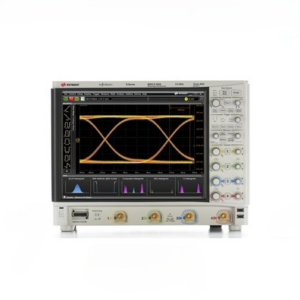

Giới thiệu về Máy hiện sóng số Keysight MSOS254A

Keysight MSOS254A thuộc dòng Infiniium S-Series, sở hữu băng thông 2.5 GHz, màn hình cảm ứng điện dung 15” XGA, và bộ chuyển đổi tín hiệu analog sang số (ADC) 10-bit. Đây là một thiết bị máy hiện sóng hỗn hợp với 4 kênh analog và 16 kênh kỹ thuật số.

Thông số kỹ thuật của Keysight MSOS254A

• Băng thông: 2.5 GHz (cơ bản)
• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu tối đa: 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo tỉ lệ 1-2-5; (–20 dB đến +80 dB với bước nhảy 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 120 uV – 1 V/div, 10.1 mV
• Độ phân giải: 10 bit, có thể lên đến 16 bit ở chế độ phân giải cao

Thời gian tăng (Rising time):

• 10/90% – 172 ps
• 20/80% – 124 ps
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 7.4
• Công suất tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: Hơn 300,000 wfm/s

WaveGen:

• Tích hợp chức năng kênh đôi 20 MHz và bộ tạo dạng sóng AWG DSOX4WAVEGEN2

Bode plot:

• Tùy chọn bảo mật nâng cao: Vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và/hoặc nâng cấp chương trình cơ sở DSOX4SECA

Phân tích số liệu:

• Hỗ trợ các giao thức I²C, SPI, UART/RS-232, CAN, LIN

Chế độ toán học:

• Hỗ trợ các phép toán cộng, trừ, nhân, chia, FFT và bộ lọc thông thấp

FFT Window:

• Các tùy chọn cửa sổ gồm Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

Cổng kết nối:

• USB 2.0 (host và thiết bị), LAN

Khớp nối đầu vào:

• DC, AC (tần số cắt 10 Hz)

Trở kháng đầu vào:

• 1 MΩ ± 2%, 16 pF ± 3 pF

Điện áp đầu vào tối đa:

• 150 Vrms, 200 Vpk

Độ chính xác thời gian:

• 50 ppm ± 5 ppm mỗi năm (hao mòn)

Kích hoạt bên ngoài (Trigger):

• Ngoài panel, có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3

Loại Trigger:

• Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

Nguồn Trigger:

• Kênh analog, đường dây, bên ngoài, WaveGen, WaveGen modulation FM/FSK

Hiển thị:

• Màn hình cảm ứng điện dung 15 inch
• Độ phân giải: XGA (1024×768)

Hệ điều hành KEYSIGHT MSOS254A:

• Windows 10

CPU:

• Intel i5 quad-core (3 GHz)

Bộ nhớ hệ thống:

• 8 GB

Ổ cứng SSD:

• 256 GB có thể tháo rời

Thiết bị ngoại vi:

• Có sẵn chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI:

• Lớp C

Kích thước MSOS254A:

• 33 cm (12.9 in) x 43 cm (16.8 in) x 23 cm (9 in)

Trọng lượng KEYSIGHT MSOS254A:

• 12 kg (26.4 lbs), trọng lượng vận chuyển 20 kg (44.1 lbs)

Tính năng nổi bật MSOS254A:

• Hiệu suất vượt trội: Với băng thông 2.5 GHz và độ phân giải lên đến 16 bit, máy hiện sóng này đảm bảo hiển thị chính xác tín hiệu của bạn, cho phép bạn kiểm tra và gỡ lỗi thiết kế một cách hiệu quả. Dòng S-Series được thiết kế với độ trung thực tín hiệu cao, cơ sở thời gian chính xác và công nghệ ADC tiên tiến.
• Đầu vào nhiễu thấp: ADC độ phân giải cao của máy hiện sóng này đi kèm với đầu vào nhiễu thấp, giúp tận dụng tối đa các mức lượng tử hóa bổ sung. Đầu vào nhiễu thấp này bao gồm ba IC tùy chỉnh, bao gồm IC BiCMOS 130 nm cho phép người dùng lựa chọn các bộ lọc analog và nâng cấp băng thông qua giấy phép phần mềm.
• Cơ sở thời gian chính xác: Độ chính xác của thang thời gian là yếu tố quan trọng, đặc biệt là đối với các ứng dụng bộ nhớ sâu. Dòng S-Series đạt được độ chính xác thời gian tốt nhất trong ngành với độ chính xác thang thời gian 12 ppb (sau hiệu chuẩn) và mức đo jitter thấp với 100 fs (điển hình).
• Bộ nhớ sâu phản ứng nhanh: Máy hiện sóng này đi kèm với bộ nhớ sâu phản ứng nhanh nhất trong ngành, với 100 Mpts/kênh tiêu chuẩn và tùy chọn lên đến 820 Mpts/kênh, cho phép ghi lại các khoảng thời gian dài mà vẫn duy trì tốc độ lấy mẫu nhanh.
• Tùy chỉnh giao diện hiển thị: Người dùng có thể điều chỉnh không gian hiển thị giữa kết quả và dạng sóng, sử dụng thanh trượt để tùy chỉnh. Máy hiện sóng hỗ trợ hiển thị dạng sóng trên cùng một lưới hoặc tách biệt với tối đa 16 khu vực hiển thị dạng sóng, cùng khả năng kết nối màn hình phụ để tùy chỉnh giao diện.
• Tài liệu nhanh chóng và tốt hơn: Chọn từ hơn 50 phép đo và hiển thị lên đến 20 phép đo cùng lúc với các thống kê. Hơn 40 chức năng toán học tự động và hiển thị tối đa 16 chức năng trên màn hình cùng một lúc. Dễ dàng thêm chú thích, dấu trang và đánh dấu delta động. Lưu nhanh tất cả dạng sóng, bộ nhớ, chức năng và cài đặt trong một tệp .osc duy nhất để sử dụng lại trên máy hiện sóng hoặc máy tính.
• Sử dụng tốt nhất, bao gồm màn hình cảm ứng: Máy hiện sóng này đi kèm với nhiều cải tiến về màn hình cảm ứng không có trên các máy hiện sóng khác, như hỗ trợ đa chạm để phóng to và thu nhỏ, và các thao tác truyền thống để nhanh chóng tìm thấy các cài đặt hoặc tính năng nâng cao.

Thiết bị đi kèm KEYSIGHT MSOS254A:

• Bốn đầu dò thụ động N2873A 500-MHz
• Túi phụ kiện đầu dò
• Bộ thư viện I/O của Keysight
• Dây nguồn địa phương, nắp che bảng điều khiển trước
• Cáp hiệu chuẩn BNC 8 GHz
• Bàn phím và chuột
• Hướng dẫn sử dụng và hướng dẫn lập trình được lưu trữ trong ổ đĩa của KEYSIGHT MSOS254A
• Hướng dẫn dịch vụ có sẵn trên Keysight.com
• Bộ dò logic 16 kênh, cáp MSO, và thiết bị hiệu chuẩn MSO
