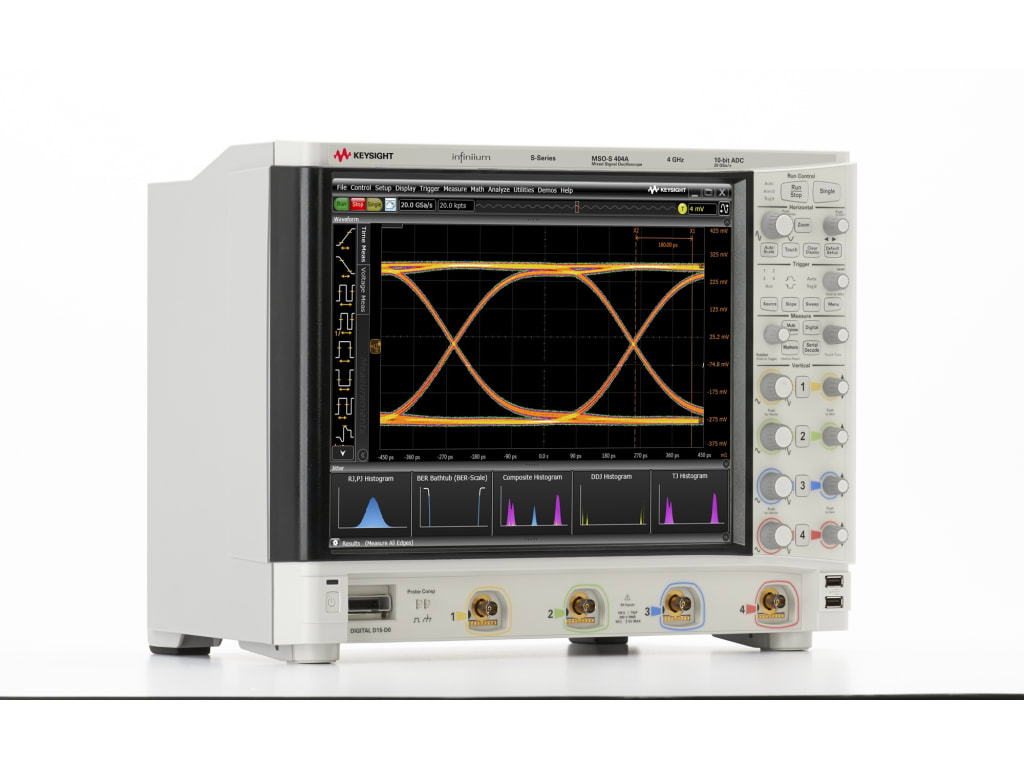

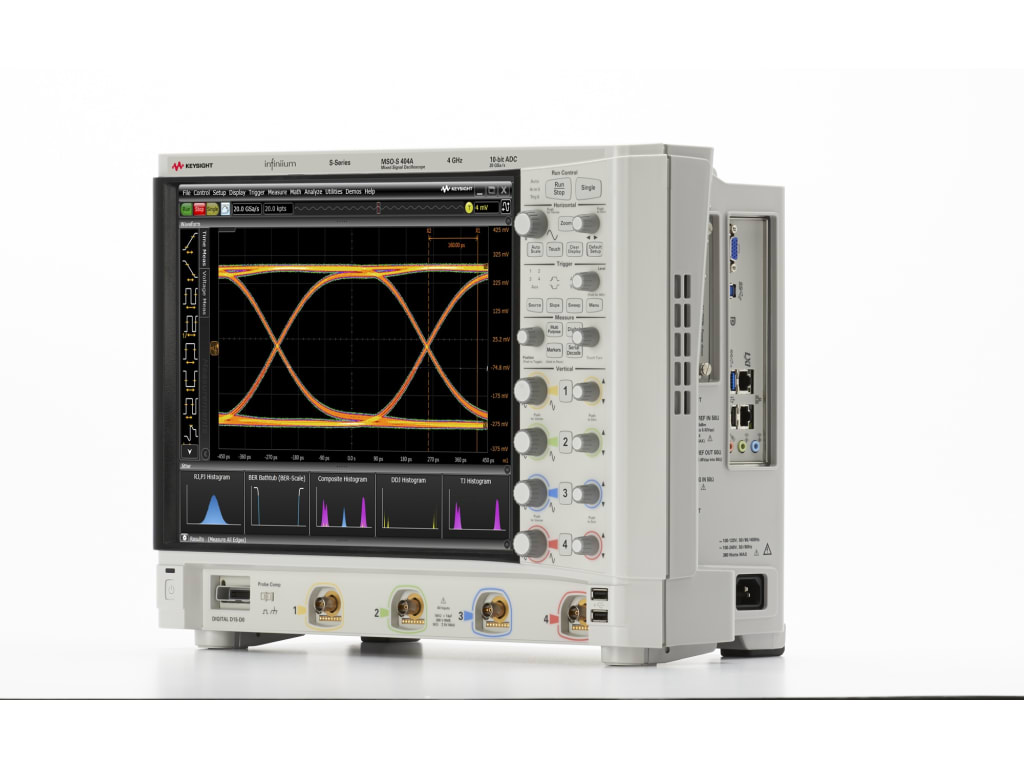

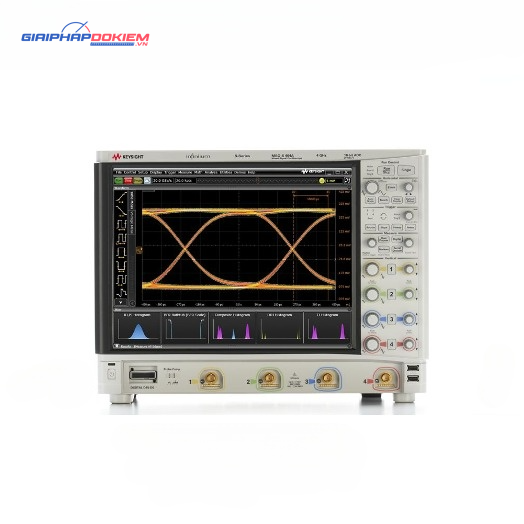

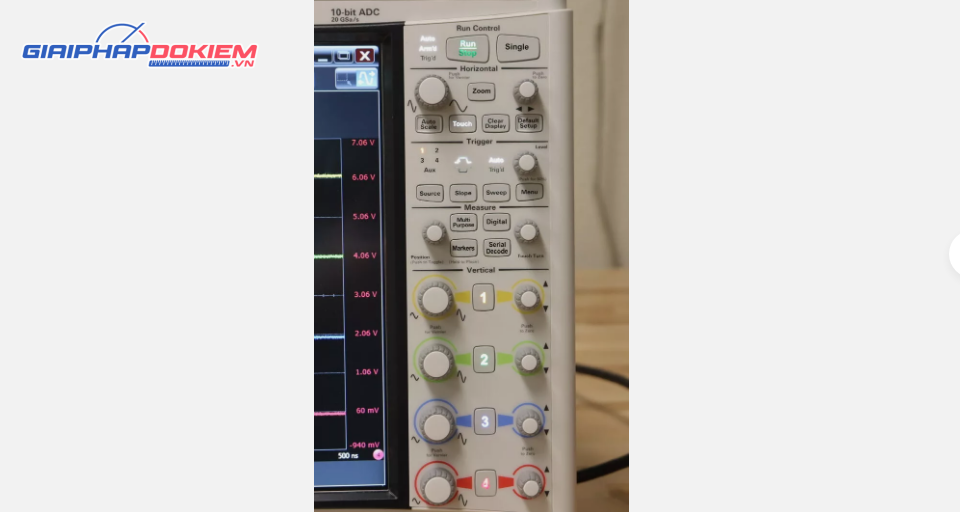

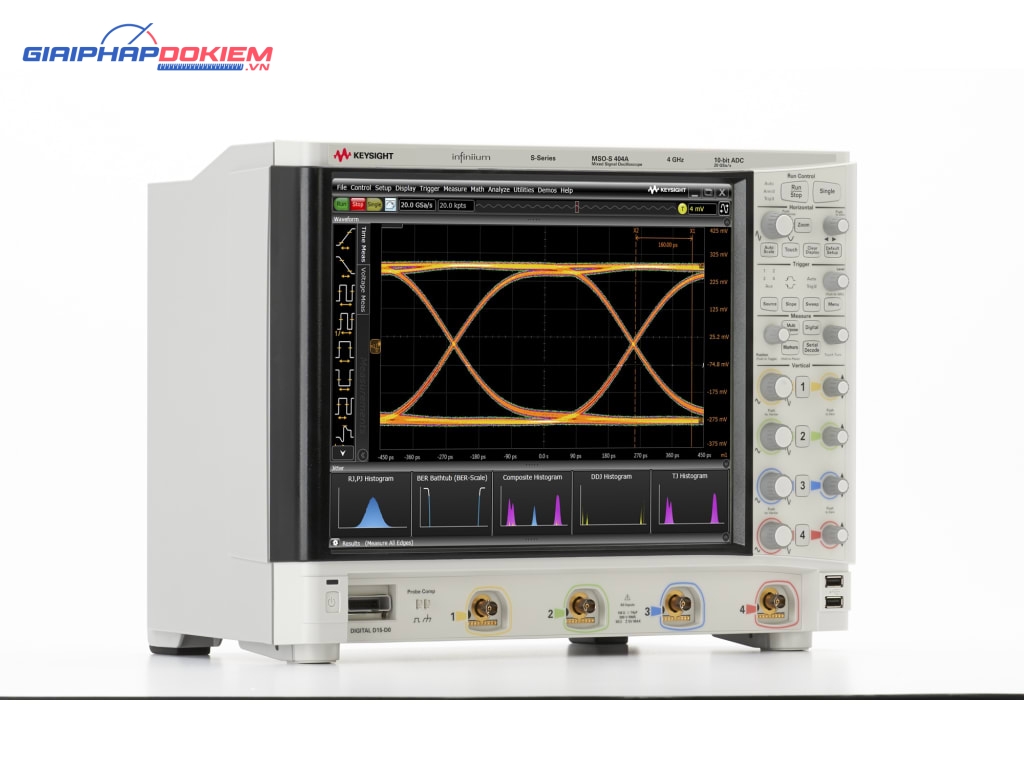

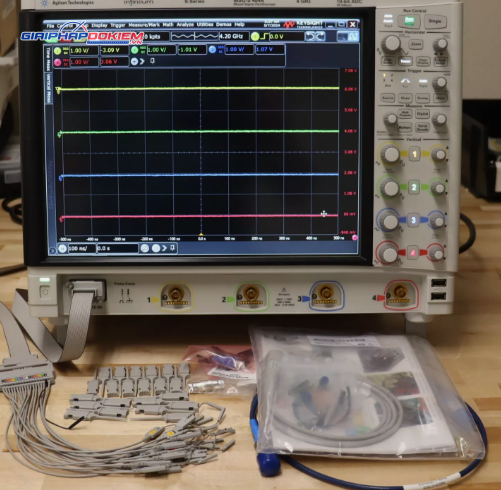

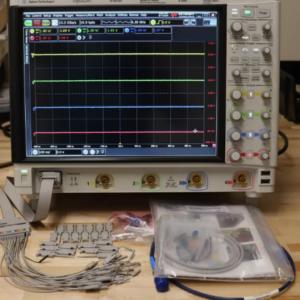

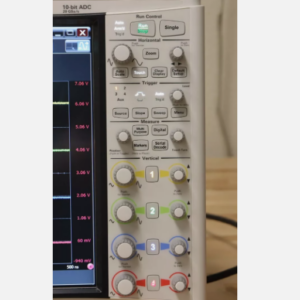

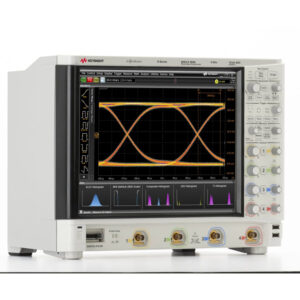

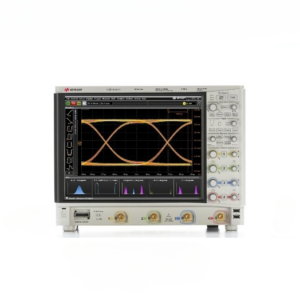

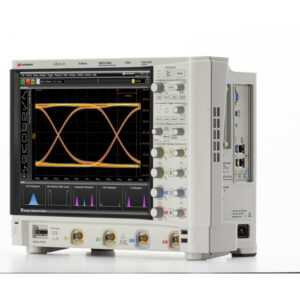

Máy hiện sóng số KEYSIGHT MSOS404A

Thông số kỹ thuật của Keysight MSOS404A

• Băng thông: 4 GHz (cơ bản)

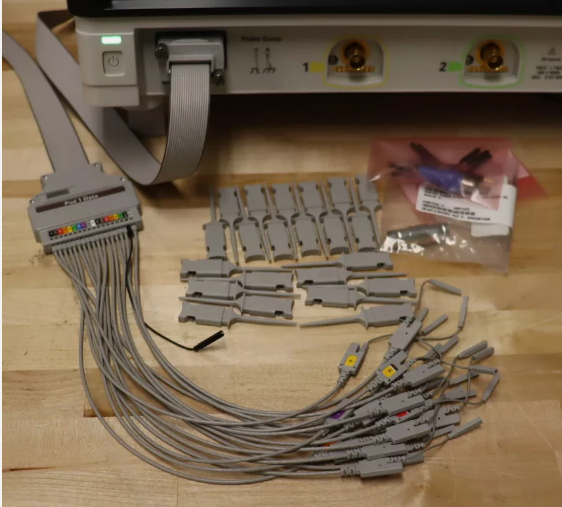

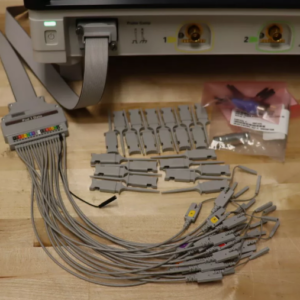

• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu tối đa: 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo tỷ lệ 1-2-5; (–20 dB đến +80 dB với bước nhảy 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 153 uV – 1 V/div, 12.5 mV
• Độ phân giải: 10 bit, có thể đạt tới 16 bit ở chế độ phân giải cao

Thời gian tăng (Rising time):

• 10/90% – 107.5 ps
• 20/80% – 77.5 ps
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 7.2
• Công suất tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: Hơn 300,000 wfm/s

WaveGen:

• Tích hợp chức năng kênh đôi 20 MHz và bộ tạo dạng sóng AWG DSOX4WAVEGEN2

Bode plot:

• Tùy chọn bảo mật nâng cao: Vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và/hoặc nâng cấp chương trình cơ sở DSOX4SECA

Phân tích số liệu:

• Hỗ trợ các giao thức I²C, SPI, UART/RS-232, CAN, LIN

Chế độ toán học:

• Hỗ trợ các phép toán cộng, trừ, nhân, chia, FFT và bộ lọc thông thấp

FFT Window:

• Các tùy chọn cửa sổ gồm Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

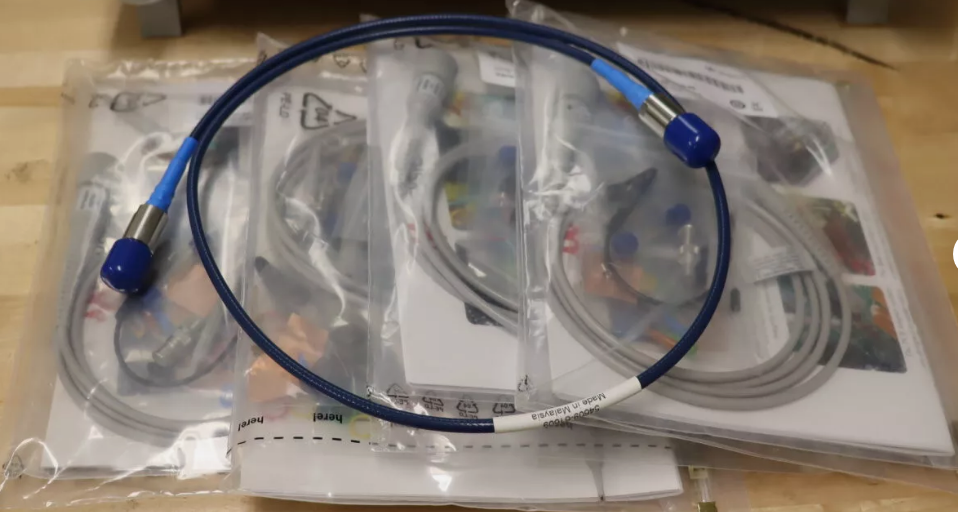

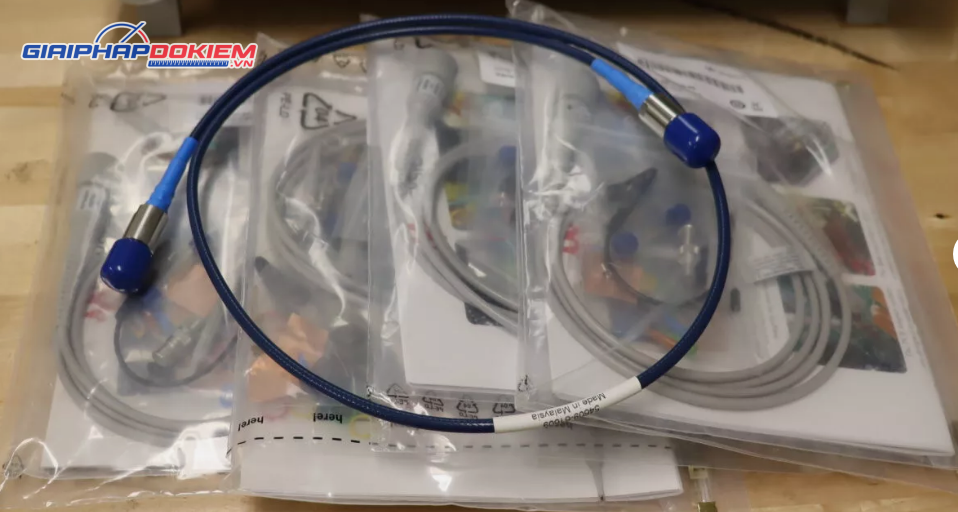

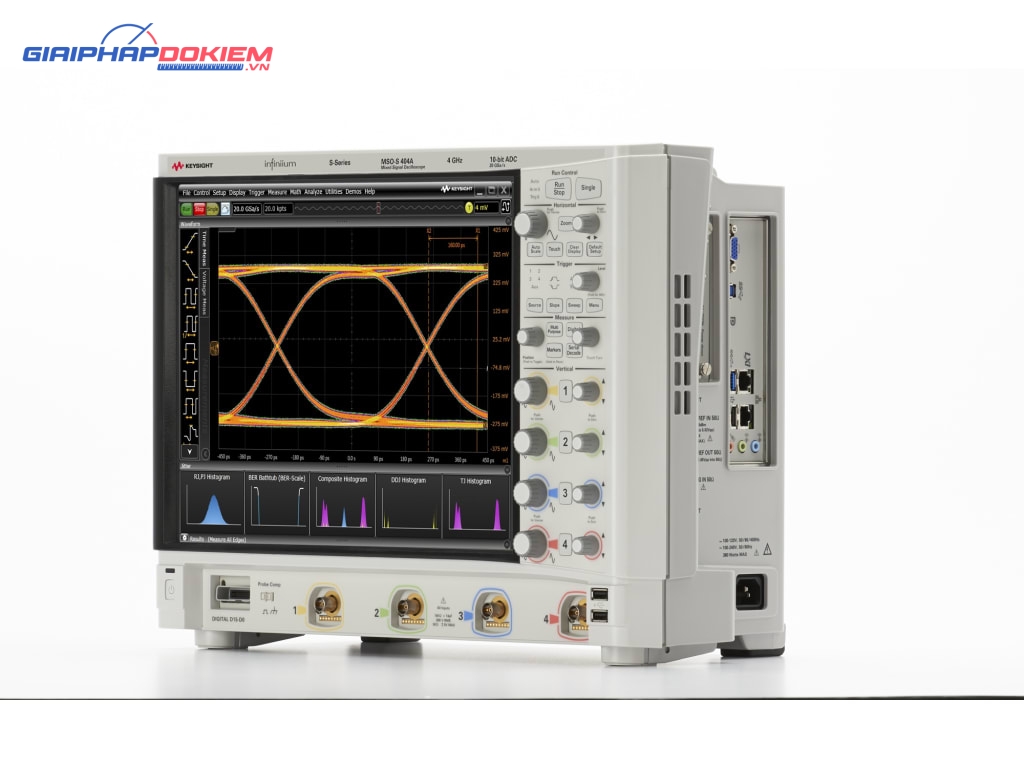

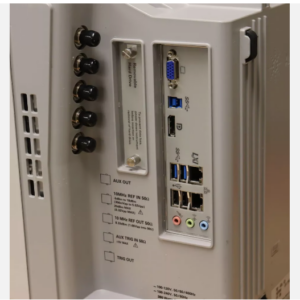

Cổng kết nối:

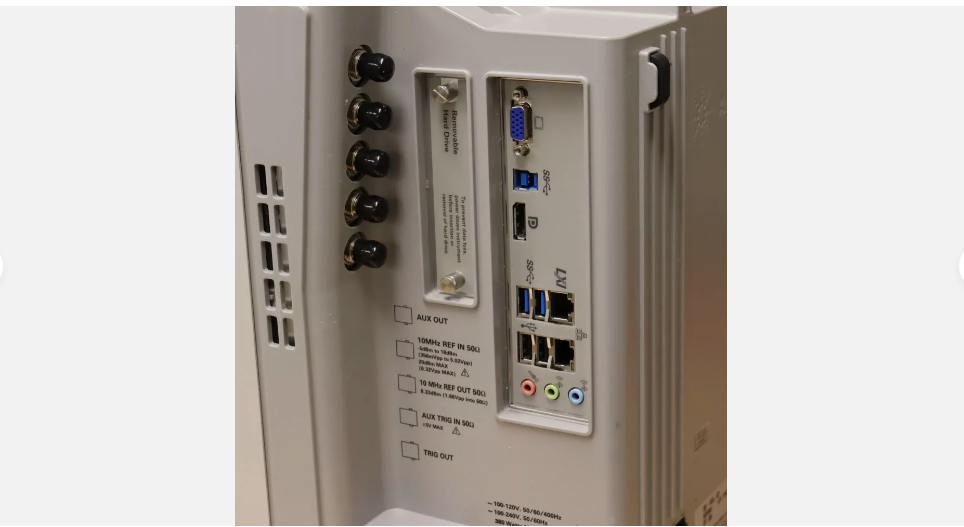

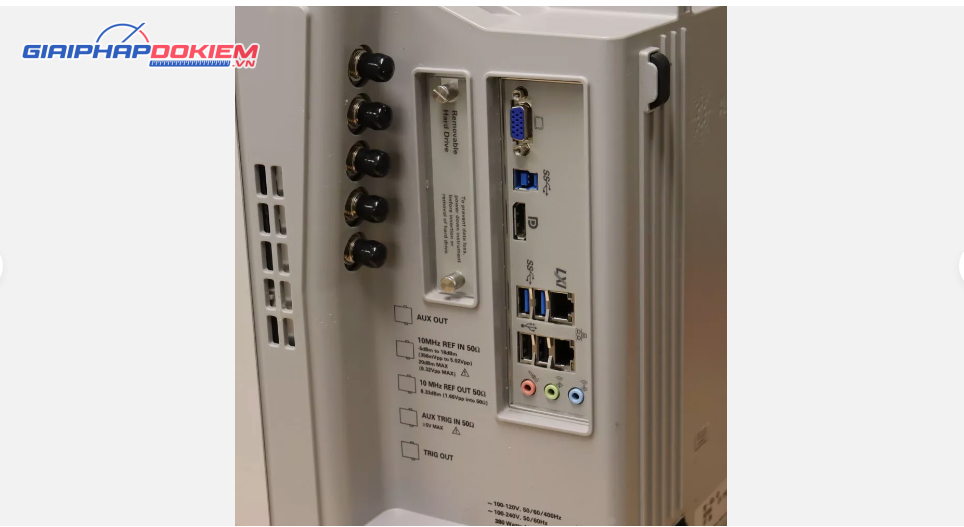

• USB 2.0 (host và thiết bị), LAN

Khớp nối đầu vào:

• DC, AC (tần số cắt 10 Hz)

Trở kháng đầu vào:

• 1 MΩ ± 2%, 16 pF ± 3 pF

Điện áp đầu vào tối đa:

• 150 Vrms, 200 Vpk

Độ chính xác thời gian:

• 50 ppm ± 5 ppm mỗi năm (hao mòn)

Kích hoạt bên ngoài (Trigger):

• Ngoài panel, có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3

Loại Trigger:

• Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

Nguồn Trigger:

• Kênh analog, đường dây, bên ngoài, WaveGen, WaveGen modulation FM/FSK

Hiển thị:

• Màn hình cảm ứng điện dung 15 inch
• Độ phân giải: XGA (1024×768)

Hệ điều hành:

• Windows 10

CPU:

• Intel i5 quad-core (3 GHz)

Bộ nhớ hệ thống:

• 8 GB

Ổ cứng SSD:

• 256 GB có thể tháo rời

Thiết bị ngoại vi:

• Có sẵn chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI:

• Lớp C

Kích thước:

• 33 cm (12.9 in) x 43 cm (16.8 in) x 23 cm (9 in)

Trọng lượng:

• 12 kg (26.4 lbs), trọng lượng vận chuyển 20 kg (44.1 lbs)
