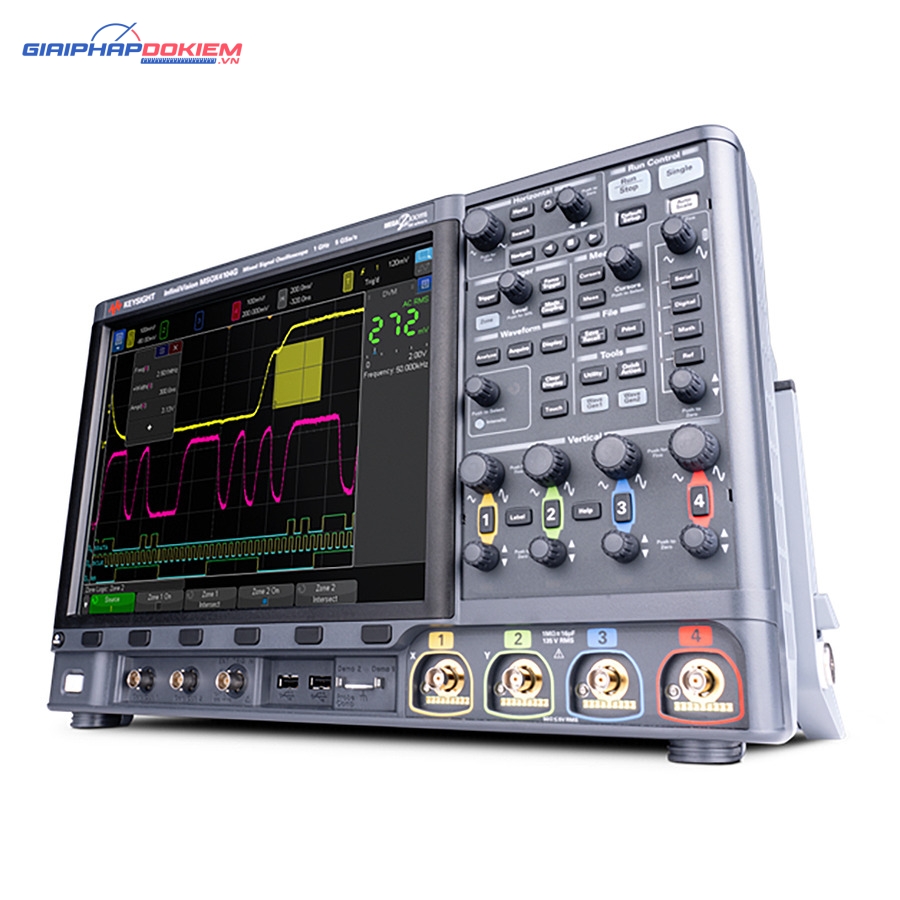

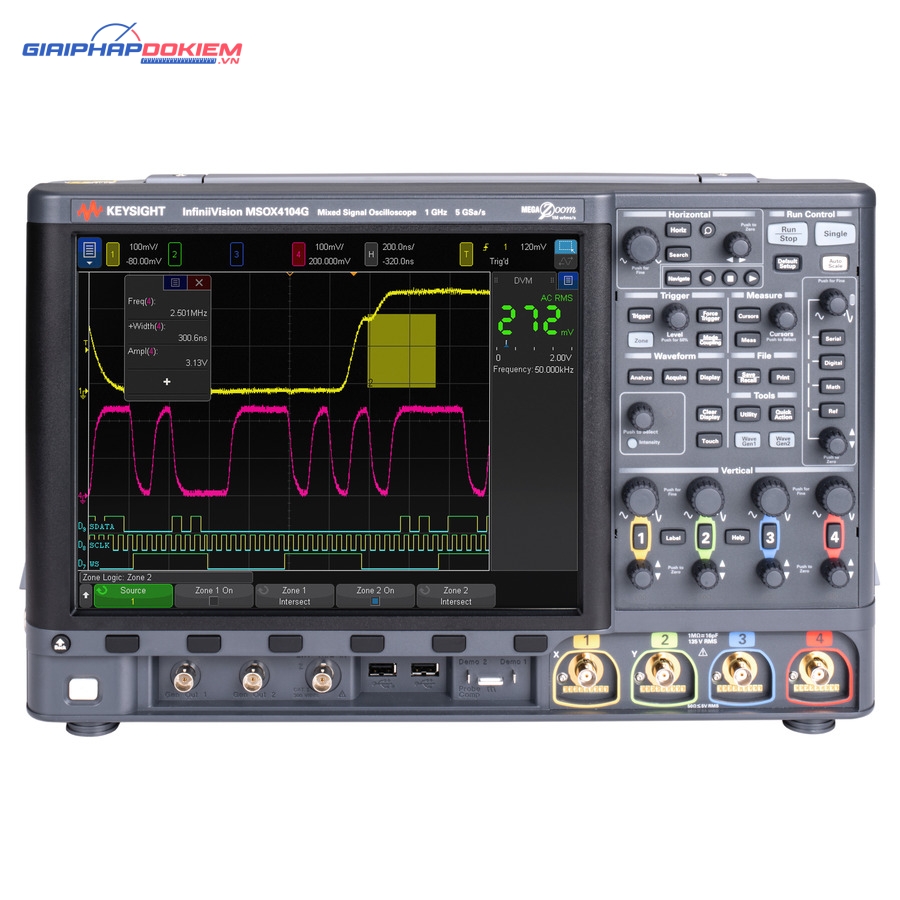

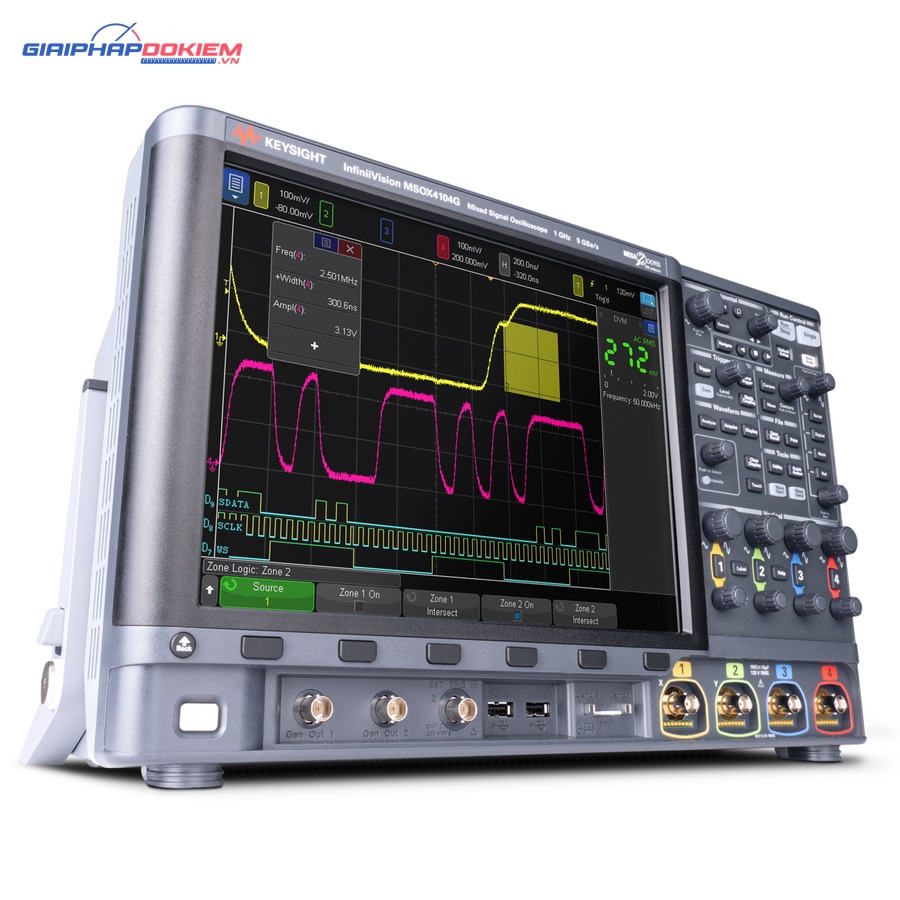

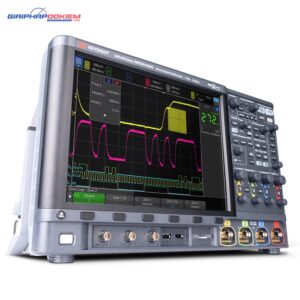

Máy hiện sóng số KEYSIGHT MSOX4034G

Keysight MSOX4034G là một thiết bị mạnh mẽ và linh hoạt, lý tưởng cho việc phân tích và kiểm tra các tín hiệu điện tử phức tạp. Với băng thông 350 MHz, MSOX4034G cung cấp 4 kênh analog và 16 kênh số, cho phép người dùng thực hiện các phép đo chính xác và chi tiết

Thông số kỹ thuật của KEYSIGHT MSOX4034G

• Kênh: 4 analog / 16 digital
• Băng thông: 350 MHz
• Tốc độ lấy mẫu tối đa: 5 GSa/s
• Độ sâu bộ nhớ tối đa: 4 Mpts
• Bộ đếm phần cứng tích hợp: Bộ đếm tần số 5 chữ số
• Phân tích giao thức nối tiếp: Có (tiêu chuẩn trên các mẫu G: I2C, SPI, RS232/422/485/UART, I2S, USB PD; tùy chọn: ARINC 429, CAN/CAN-dbc/CANFD/LIN/LIN symbolic, SENT, FlexRay, LIN, MIL-STD-1553, USB 2.0, CXPI, Manchester/NRZ)
• Màn hình cảm ứng: 12.1 inch điện dung với giao diện dễ sử dụng
• Tốc độ cập nhật dạng sóng: Hơn 1,000,000 dạng sóng mỗi giây
• Kích hoạt vùng, bộ nhớ phân đoạn, FFT, toán học
• Các tính năng tiêu chuẩn trên các mẫu G: Trợ giúp tích hợp, Dual WaveGen, kiểm tra mặt nạ, FRA, biểu đồ histogram, toán học dạng sóng nâng cao, một số giải mã nối tiếp

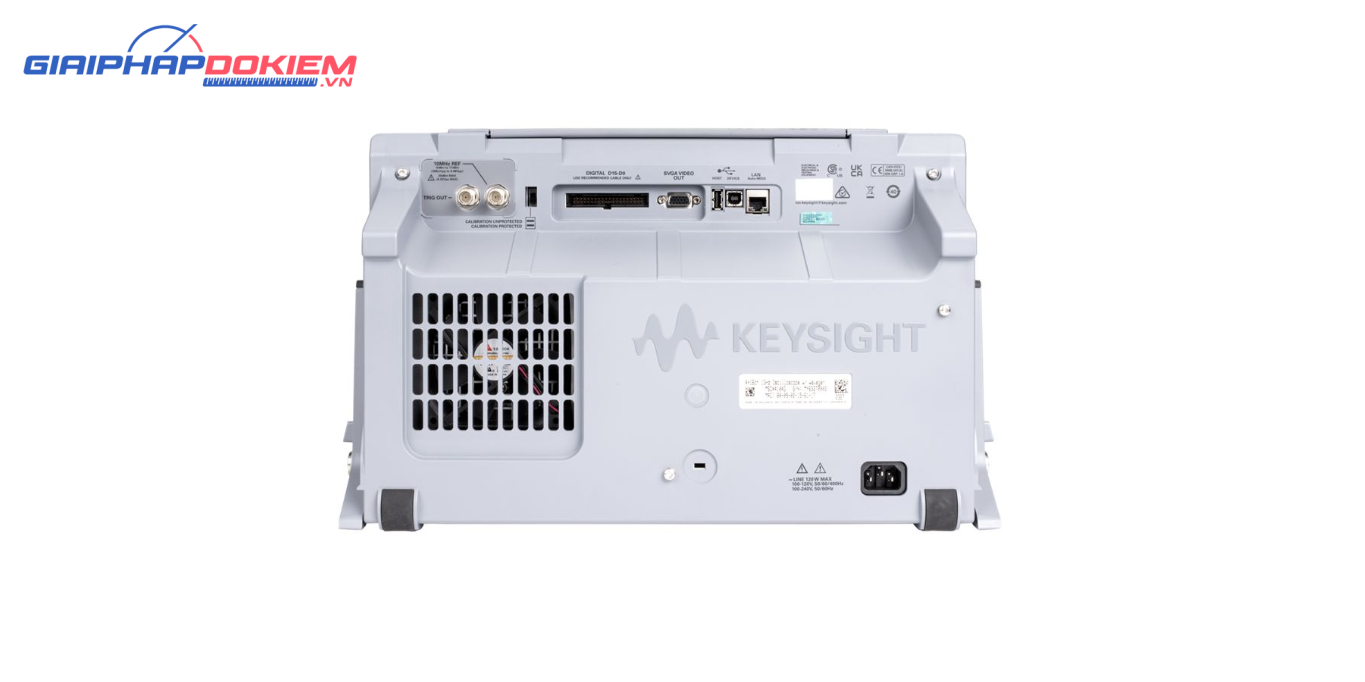

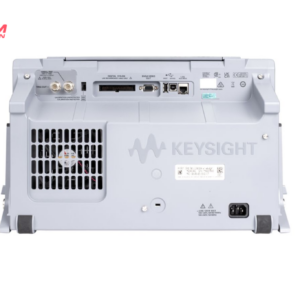

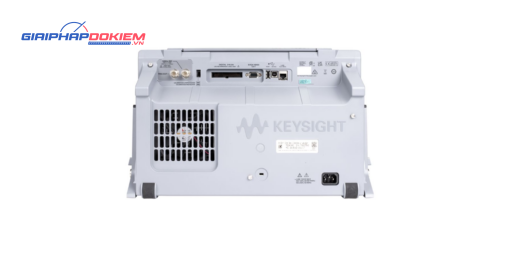

• Cổng kết nối tiêu chuẩn: USB 2.0, LAN, video out (tùy chọn GPIB)
• Tích hợp 7 thiết bị trong 1, từ gỡ lỗi chung đến phân tích chuyên ngành
• Phần mềm chuyên dụng: Bộ phân tích nguồn điện bao gồm đo tỷ lệ từ chối nguồn cấp và phản hồi vòng điều khiển tự động
• Có thể nâng cấp giấy phép

Đặc điểm nổi bật MSOX4034G

MSOX4034G tích hợp nhiều công cụ và tính năng tiên tiến giúp người dùng dễ dàng kiểm tra và phân tích tín hiệu. Công nghệ cảm ứng điện dung trên màn hình lớn 12.1 inch giúp thao tác nhanh chóng và chính xác. Tính năng InfiniiScan Zone touch trigger độc quyền cho phép cô lập và phân tích tín hiệu chỉ trong vài giây, tối ưu hóa quy trình làm việc và tiết kiệm thời gian.

Máy hiện sóng này cũng hỗ trợ phân tích giao thức nối tiếp, giúp người dùng kiểm tra và gỡ lỗi các giao thức truyền thông phức tạp. Hơn nữa, MSOX4034G có khả năng nâng cấp toàn diện, cho phép mở rộng băng thông, thêm các kênh số, tích hợp bộ tạo dạng sóng tùy ý, và nhiều tính năng khác.

MSOX4034G là công cụ lý tưởng cho cả việc gỡ lỗi chung và các ứng dụng chuyên ngành như phân tích nguồn điện, hệ thống ô tô, và phát triển bán dẫn. Với khả năng tích hợp 7 thiết bị trong 1, máy hiện sóng này cung cấp một bộ công cụ toàn diện cho các kỹ sư và nhà nghiên cứu.

Bộ sản phẩm đi kèm

• Máy hiện sóng MSOX4034G 4+16 kênh
• Đầu dò thụ động N2894A 700 MHz (10:1 suy giảm) cho mỗi kênh
• Cáp MSO N2756A 16 kênh số
• Dây nguồn địa phương
• Nắp bảo vệ bảng điều khiển phía trước
• Chứng nhận hiệu chuẩn (bản mềm có thể tải xuống)
