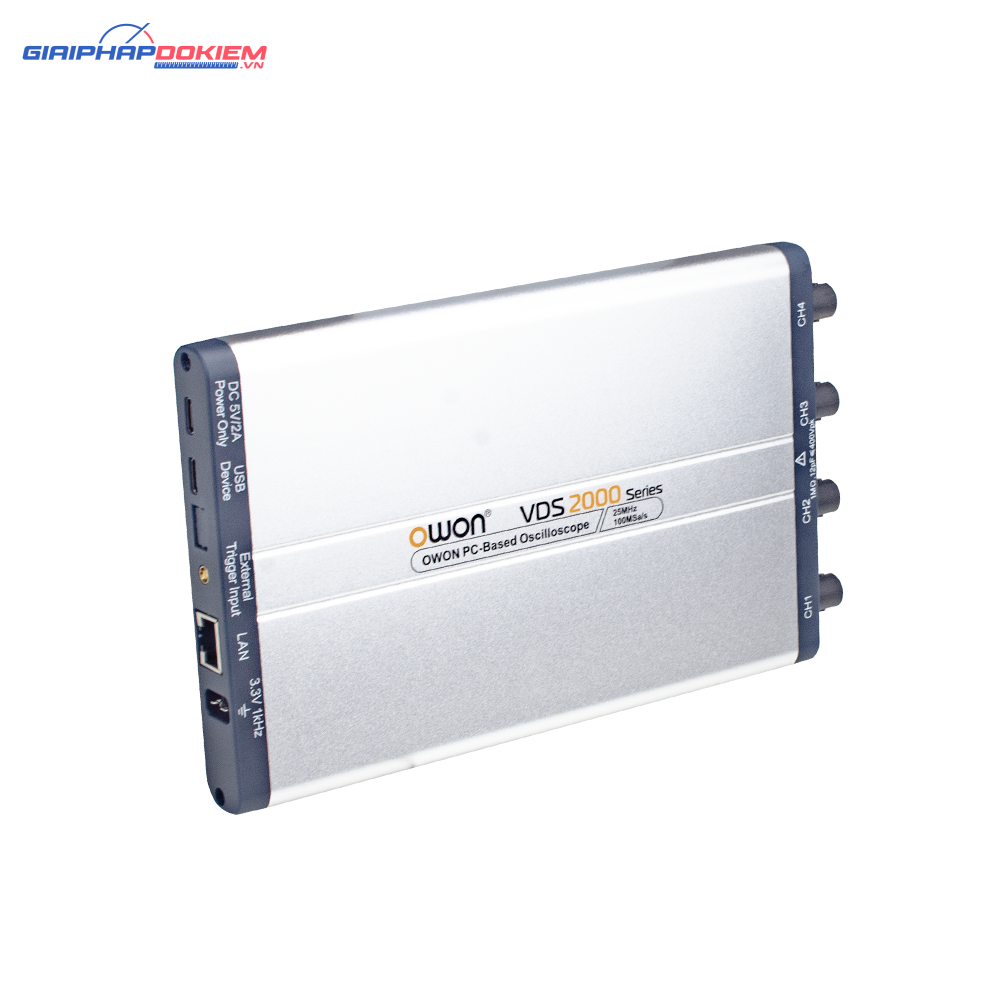

Máy hiện sóng số OWON VDS22541 (25MHz, 4 kênh)

Name: Máy hiện sóng số OWON VDS22541 (25MHz, 4 kênh)
Brand: OWON
SKU: VDS22541

Giá (chưa VAT): Liên hệ

Model: VDS22541

Tình trạng: Còn hàng

Nhà sản xuất: OWON

Xuất xứ: N/A

Bảo hành: N/A

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

HỖ TRỢ ĐẶT HÀNG/BÁO GIÁ

Mr Hoàng 0901.668.234

Gọi điện Nhắn tin

Mr Nghĩa 0896.922.922

Gọi điện Nhắn tin

Mr Trực 0908.515.929

Gọi điện Nhắn tin

Mr Huy 0902.789.386

Gọi điện Nhắn tin

Thông tin sản phẩm

Thông số kỹ thuật máy hiện sóng số OWON VDS22541

Băng thông	25MHz
Số kênh	4 kênh
Tốc độ lấy mẫu	100 MSa/s
Độ phân giải trục dọc (A/D)	8 bits
Thời gian sườn lên	≤14 ns
Thang thời gian ngang (s/div)	5ns/div – 1000s/div, bước 1 – 2 – 5
Chế độ lấy mẫu	Lấy mẫu (sample), phát hiện đỉnh (peak detect), trung bình (average)
Độ dài bản ghi	1M
Kiểu ghép nối đầu vào	DC, AC, nối đất (ground)
Trở kháng đầu vào	1 MΩ ± 2%, song song với 12 pF ± 5 pF
Điện áp đầu vào tối đa	400 V (DC + AC Peak)
Độ cách ly kênh	100 : 1 @ 50Hz; 40 : 1 @ 10MHz
Độ chính xác hệ số khuếch đại DC	±3%
Độ nhạy theo trục dọc	2 mV/div – 10 V/div, bước 1 – 2 – 5
Độ dịch chuyển theo trục dọc	± 2V (2 mV/div – 200 mV/div); ± 100V (500 mV/div – 10 V/div)
Loại kích hoạt (Trigger Type)	Cạnh (edge), video, độ dốc (slope), xung (pulse)
Chế độ kích hoạt (Trigger Mode)	Tự động (auto), bình thường (normal), một lần (single)
Tần số Line/Field (kích hoạt video)	Hỗ trợ các tiêu chuẩn NTSC, PAL và SECAM
Đo lường tự động	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Frequency, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, -Duty
Cách ly	Cách ly giao diện truyền thông, cách ly giao diện nguồn
Giao diện truyền thông	USB Device (Type C), LAN
Nguồn cấp	DC 5V
Công suất tiêu thụ	≤ 8 W
Kích thước thiết bị (W × H × D)	190 × 118 × 120 mm
Trọng lượng	≈ 0.38 kg
