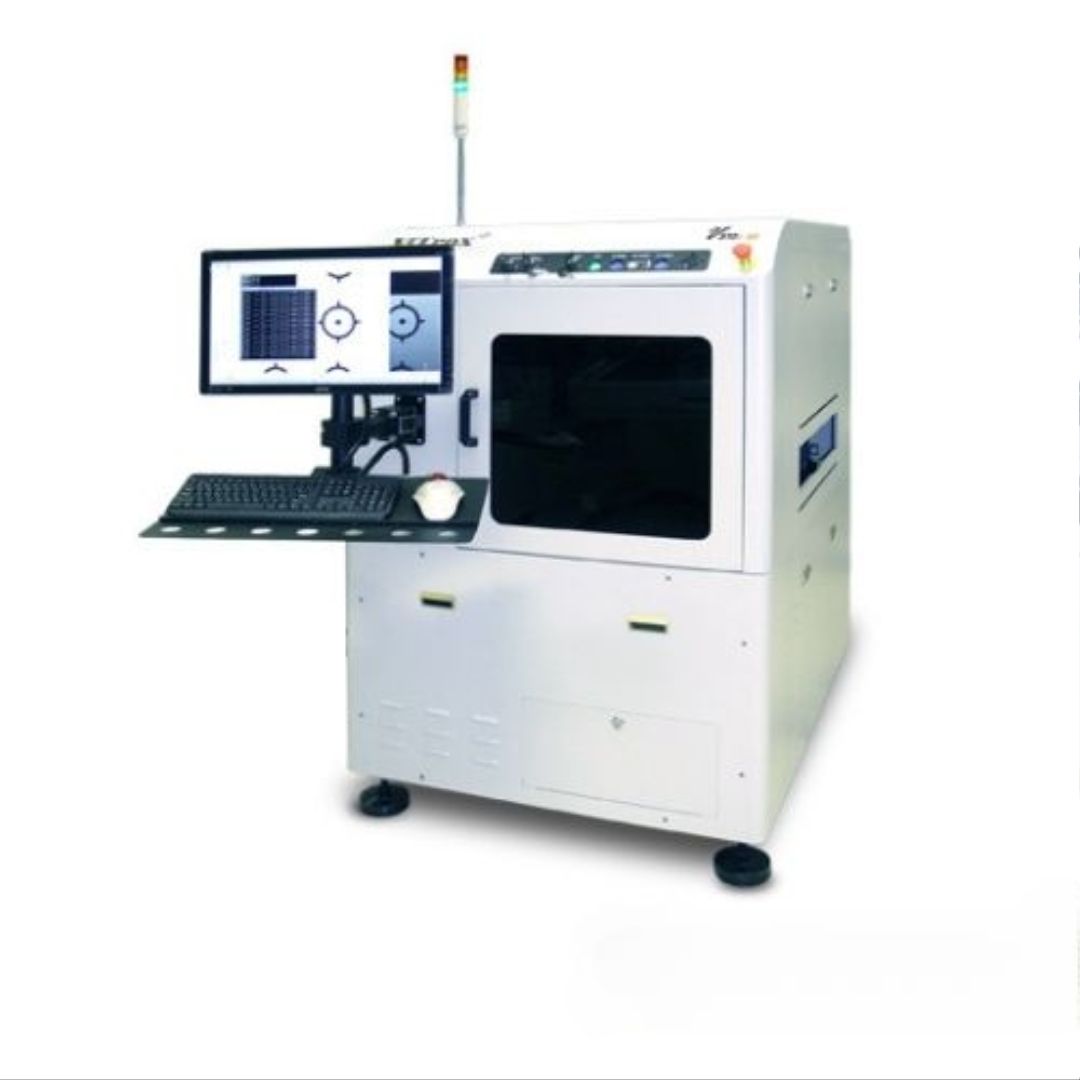

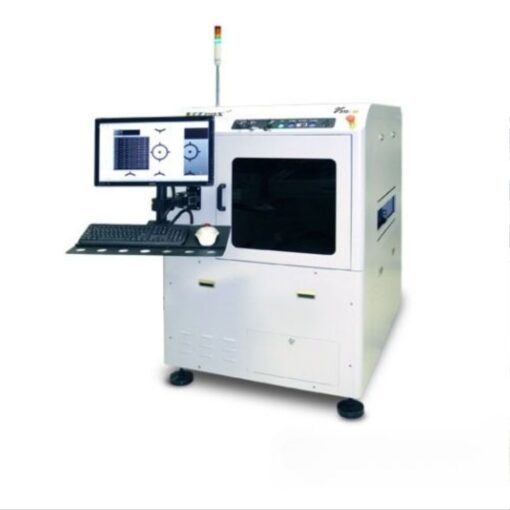

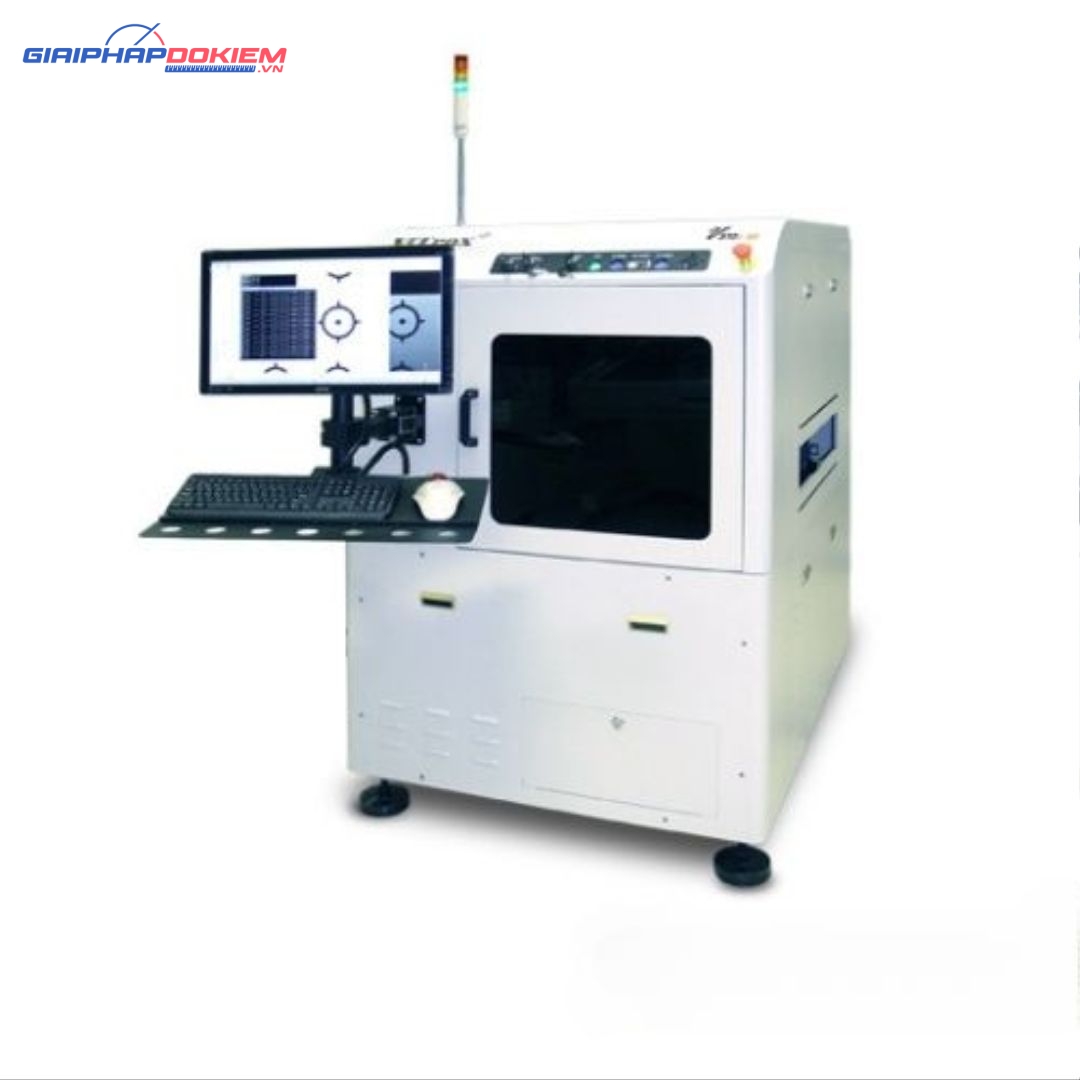

Máy kiểm tra lỗi PCB AOI Vitrox V510i G2S

Sơ lược về sản phẩm Máy kiểm tra lỗi PCB AOI Vitrox V510i G2S

Máy kiểm tra lỗi PCB AOI Vitrox V510i G2S là hệ thống kiểm tra quang học tự động (AOI) thế hệ mới, được thiết kế nhằm đáp ứng các yêu cầu kiểm soát chất lượng nghiêm ngặt trong các dây chuyền sản xuất điện tử hiện đại có công suất lớn và sản lượng cao. Thiết bị cho phép kiểm tra tự động toàn diện bảng mạch PCB, giúp phát hiện nhanh chóng và chính xác các lỗi lắp ráp linh kiện và mối hàn ngay trong quá trình sản xuất.

Được trang bị công nghệ xử lý hình ảnh tiên tiến cùng hệ thống camera và chiếu sáng hiệu suất cao, Vitrox V510i G2S mang lại độ chính xác vượt trội, tỷ lệ báo lỗi giả thấp và khả năng vận hành ổn định liên tục. Hệ thống hỗ trợ kiểm tra linh hoạt trước hàn và sau hàn, đáp ứng đa dạng yêu cầu kiểm soát chất lượng trong dây chuyền SMT, đồng thời giúp nâng cao tỷ lệ đạt (yield) và tối ưu chi phí sản xuất cho doanh nghiệp.

Với thiết kế in-line gọn gàng, phần mềm thông minh dễ dàng lập trình và khả năng tích hợp tốt với các hệ thống truy xuất nguồn gốc, Vitrox V510i G2S là giải pháp AOI lý tưởng cho các nhà máy sản xuất điện tử quy mô lớn, hướng tới tự động hóa và kiểm soát chất lượng toàn diện.

Đặc điểm và tính năng nổi bật của Vitrox V510i G2S

Thiết kế & kết cấu

• Kết cấu máy chắc chắn, kích thước tổng thể 1254 mm (D) x 2010 mm (H), phù hợp lắp đặt trong các dây chuyền SMT in-line
• Trọng lượng khoảng 750 kg, đảm bảo độ ổn định cao khi vận hành liên tục trong môi trường sản xuất công nghiệp

Khả năng kiểm tra linh hoạt trước và sau hàn

• Hỗ trợ kiểm tra trước hàn (Pre-reflow) và sau hàn (Post-reflow), đáp ứng đa dạng yêu cầu kiểm soát chất lượng trong dây chuyền SMT
• Phát hiện hiệu quả nhiều loại lỗi phổ biến và phức tạp trên bảng mạch PCB

Pre-reflow – Phạm vi kiểm tra:

• Thiếu linh kiện, lệch vị trí, xoay lệch
• Sai cực tính, dựng linh kiện (billboard)
• Lắp sai linh kiện, thừa linh kiện
• Kiểm tra đầu nối (connector)
• Kiểm tra OCV cho linh kiện có chiều cao lớn
• Truy xuất nguồn gốc (traceability)

Post-reflow – Phạm vi kiểm tra:

• Thiếu linh kiện, lệch vị trí, xoay lệch, sai cực tính
• Dựng linh kiện (billboard, tombstone)
• Chân linh kiện bị nhấc hoặc cong
• Thiếu/thừa thiếc hàn, cầu hàn
• Lắp sai linh kiện
• Truy xuất nguồn gốc (traceability)

Tốc độ kiểm tra cao

• Tốc độ kiểm tra sau hàn lên đến 8,5 in²/giây (55,0 cm²/giây)
• Tốc độ kiểm tra trước hàn lên đến 10,0 in²/giây (65,0 cm²/giây)
• Đảm bảo hiệu suất cao, phù hợp với các dây chuyền sản xuất có sản lượng lớn

Truy xuất nguồn gốc toàn diện

• Hỗ trợ truy xuất nguồn gốc ở cấp bo mạch và cấp linh kiện
• Tích hợp đầu đọc mã vạch ngoài
• Camera đọc mã vạch trực tiếp trên bo mạch
• Chức năng OCR ghi nhận và lưu trữ mã lô (batch code)

Hệ thống camera & chiếu sáng tiên tiến

• Camera kỹ thuật số 4 megapixel cho hình ảnh sắc nét
• Độ phân giải tiêu chuẩn 19 µm/pixel, có thể mở rộng từ 21 µm đến 8 µm để kiểm tra linh kiện siêu nhỏ 01005
• Trường quan sát lớn 38,5 mm x 38,5 mm, giúp tăng tốc độ kiểm tra
• Hệ thống chiếu sáng LED đa màu – đa góc – đa phân đoạn
• Tự động hiệu chuẩn ánh sáng, đảm bảo độ ổn định và độ lặp lại cao của kết quả kiểm tra

Tùy chọn nâng cấp tại hiện trường:

• Điều chỉnh chiều cao trục Z bằng động cơ
• Ống kính telecentric độ phân giải 11 µm / 20 µm trên mỗi pixel
• Hệ thống chiếu sáng phục vụ kiểm tra conformal coating

Tùy chọn không nâng cấp tại hiện trường:

• Flexi Dual Lane cho phép kiểm tra hai lane song song
  • Chiều rộng tối đa mỗi lane: 235 mm, chiều dài 510 mm
  • Mỗi lane hỗ trợ bề rộng PCB từ 50 mm đến 420 mm

Ứng dụng của Vitrox V510i G2S

• Kiểm tra lỗi linh kiện SMT và mối hàn trên bảng mạch PCB

• Phát hiện các lỗi như thiếu linh kiện, sai vị trí, sai cực tính, linh kiện dựng đứng (tombstone), cầu hàn, thiếu hoặc thừa thiếc

• Kiểm tra trước hàn (Pre-reflow) và sau hàn (Post-reflow) trong dây chuyền SMT

• Ứng dụng cho các bo mạch đơn lớp, đa lớp và bo mạch mật độ linh kiện cao

• Phù hợp cho các doanh nghiệp EMS, OEM, ODM trong các lĩnh vực điện tử công nghiệp, viễn thông, ô tô, y tế

• Hỗ trợ kiểm soát chất lượng in-line, giảm lỗi sản xuất và nâng cao độ tin cậy của sản phẩm đầu ra

Thông số kỹ thuật của Vitrox V510i G2S
