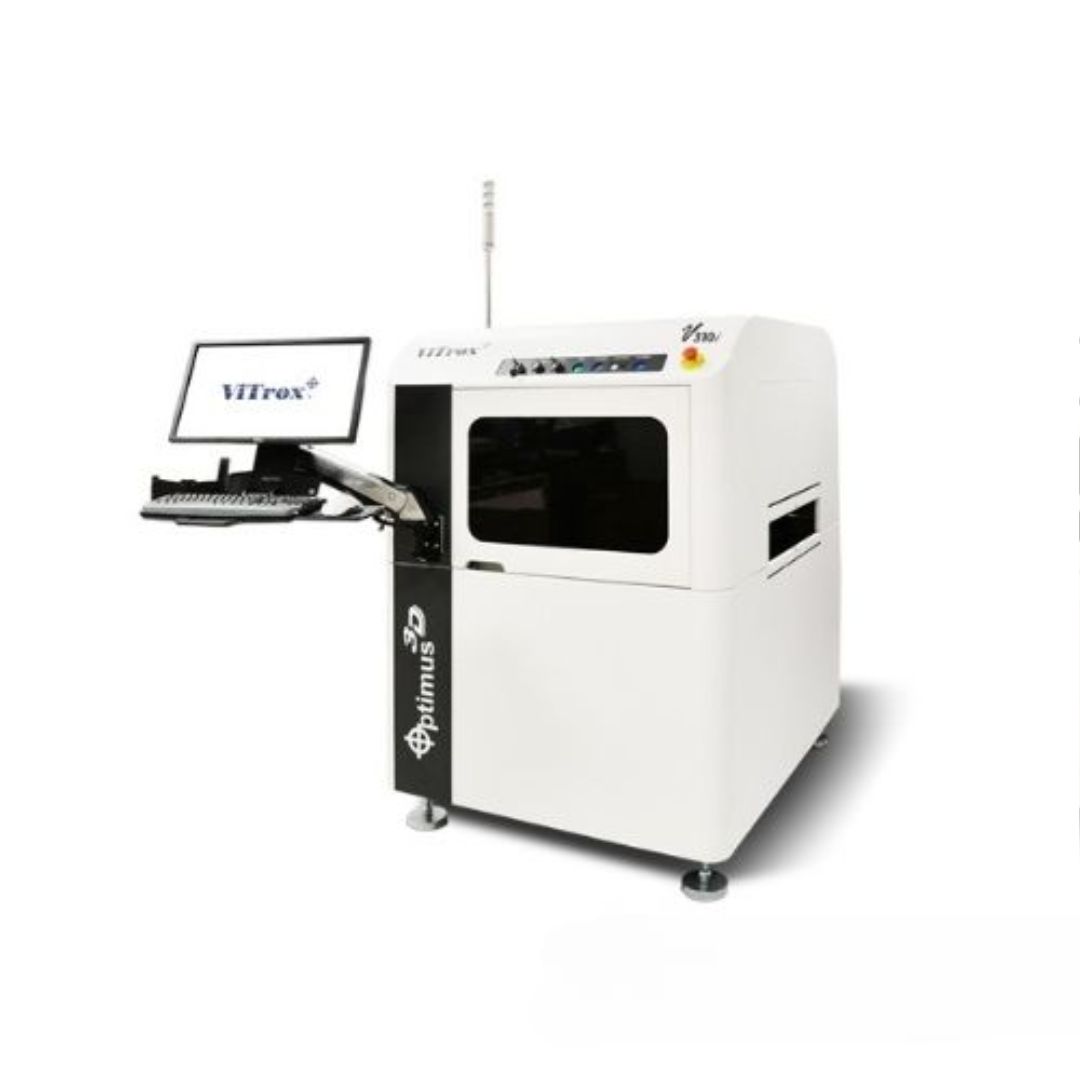

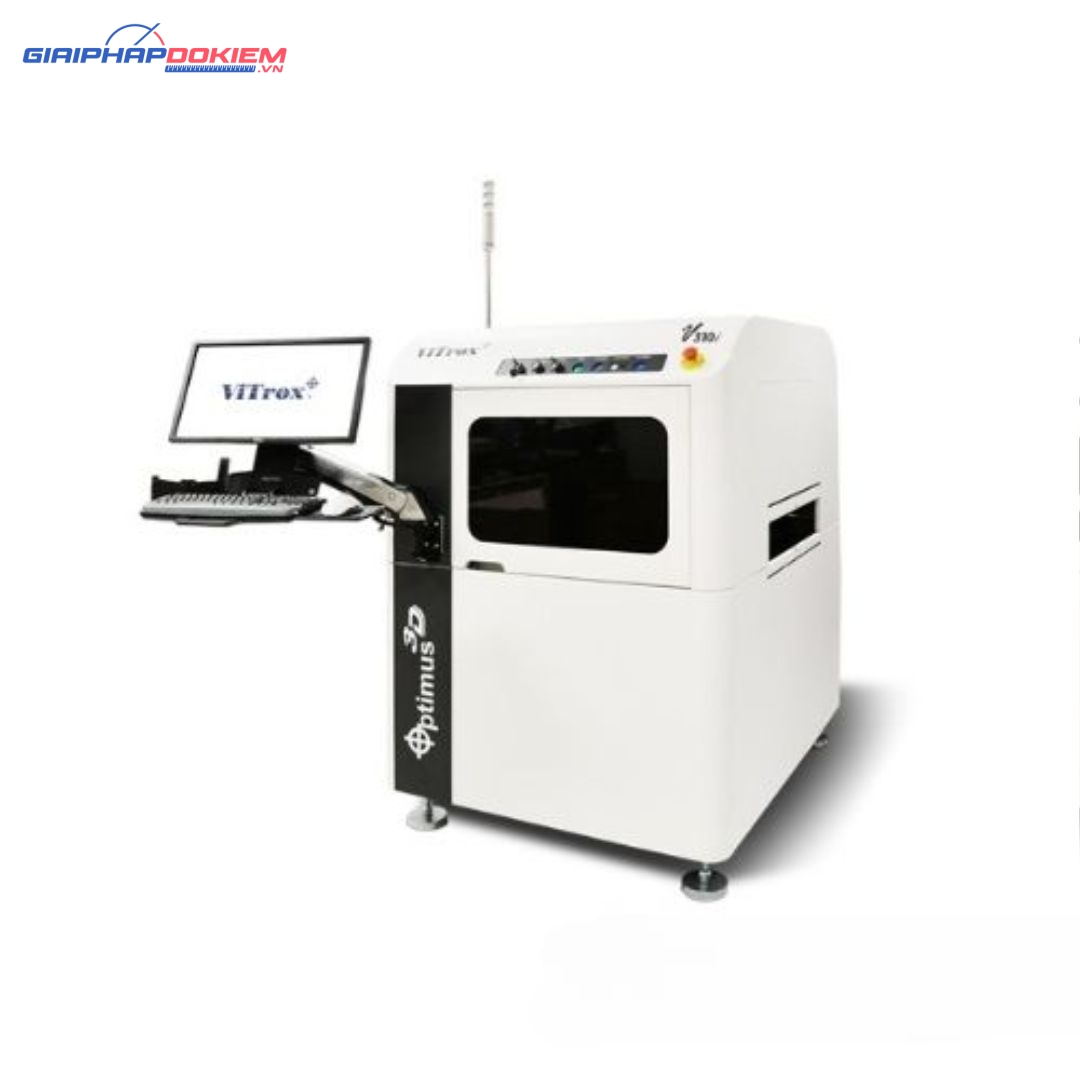

Máy kiểm tra lỗi thiếc hàn 3D (SPI) Vitrox V310i Optimus

Giới thiệu về Máy kiểm tra lỗi thiếc hàn 3D (SPI) Vitrox V310i Optimus

Máy kiểm tra lỗi thiếc hàn 3D (SPI) Vitrox V310i Optimus là thiết bị kiểm tra mối hàn tiên tiến, được thiết kế nhằm kiểm soát chất lượng lớp kem hàn ngay từ giai đoạn đầu của quy trình sản xuất SMT. Với công nghệ kiểm tra 3D hiện đại, V310i Optimus cho khả năng phân tích hình dạng, thể tích và độ cao của kem hàn một cách chính xác, giúp phát hiện sớm các lỗi có thể ảnh hưởng đến chất lượng mối hàn sau reflow.

Điểm nổi bật của Vitrox V310i Optimus là mức độ tương đồng lên đến khoảng 95% so với hệ thống kiểm tra 3D AOI, cho phép chia sẻ chương trình và các vật liệu tiêu hao với máy 3D AOI. Điều này giúp doanh nghiệp tối ưu chi phí đầu tư, rút ngắn thời gian thiết lập hệ thống và đơn giản hóa công tác vận hành, đào tạo. Nhờ sử dụng chung nền tảng công nghệ, dữ liệu kiểm tra từ SPI có thể dễ dàng liên kết với AOI, hỗ trợ phân tích nguyên nhân lỗi và cải tiến quy trình sản xuất một cách hiệu quả.

Bên cạnh đó, máy được trang bị hệ thống quang học độ phân giải cao cùng các thuật toán xử lý hình ảnh thông minh, cho phép kiểm tra ổn định ngay cả với các bảng mạch có mật độ pad cao và kích thước linh kiện ngày càng nhỏ. Vitrox V310i Optimus là giải pháp lý tưởng giúp giảm tỷ lệ lỗi, hạn chế làm lại (rework) và nâng cao chất lượng sản phẩm đầu ra cho các dây chuyền SMT hiện đại.

Ứng dụng của Vitrox V310i Optimus

• Kiểm tra lớp kem hàn 3D trước khi gắn linh kiện trong dây chuyền SMT

• Phát hiện các lỗi thiếu kem hàn, thừa kem hàn, lệch vị trí, chiều cao và thể tích kem hàn không đạt

• Ứng dụng cho các nhà máy sản xuất linh kiện điện tử, thiết bị điện – điện tử, viễn thông, ô tô và công nghiệp chính xác

• Phù hợp với các dây chuyền sản xuất yêu cầu kiểm soát chất lượng mối hàn nghiêm ngặt và hiệu suất cao

Thông số kỹ thuật của Vitrox V310i Optimus

• Kích thước PCB tối đa (L x W):                                                                                                                                                                                  510mm x 510mm (20”x20”)(2 hoặc 4 máy chiếu với phần vỏ mở rộng)
  450mm x 510mm (17.7”x20”)(4 máy chiếu không vỏ mở rộng)
• Kích thước PCB tối thiểu (L x W): 50.0mm x 50.0mm (2”x2”)
• Vùng có thể kiểm tra PCB tối đa (L x W)
  510mmx503mm (20”x19.8”) (2 hoặc 4 máy chiếu với phần vỏ mở rộng)
  450mmx503mm (17.7”x19.8”) (4 máy chiếu không vỏ mở rộng)
• Độ dày PCB tối đa: 4mm (0.15″)
• Độ dày PCB tối thiểu: 0.5mm (0.02″)
• Trọng lượng PCB tối đa: 3kg
• Độ hở mặt trên PCB: 50mm
• Độ hở mặt dưới PCB: 70mm
• Độ hở cạnh bảng điều khiển: 3,5 mm
• Chiều cao vận chuyển PCB: 875mm – 965mm
• Nhiệt độ PCB: Nhiệt độ hoạt động xung quanh là ~ 5⁰C đến 40⁰C, nhiệt độ PCB tối đa 80⁰C.
• Nguồn cung cấp: 100-120 V, 16A / 200-240V, 8A một pha
• Yêu cầu khí nén: N/A
• Kích thước: 1060mm x 1353mm x 2111mm
• Trọng lượng: 900kg
