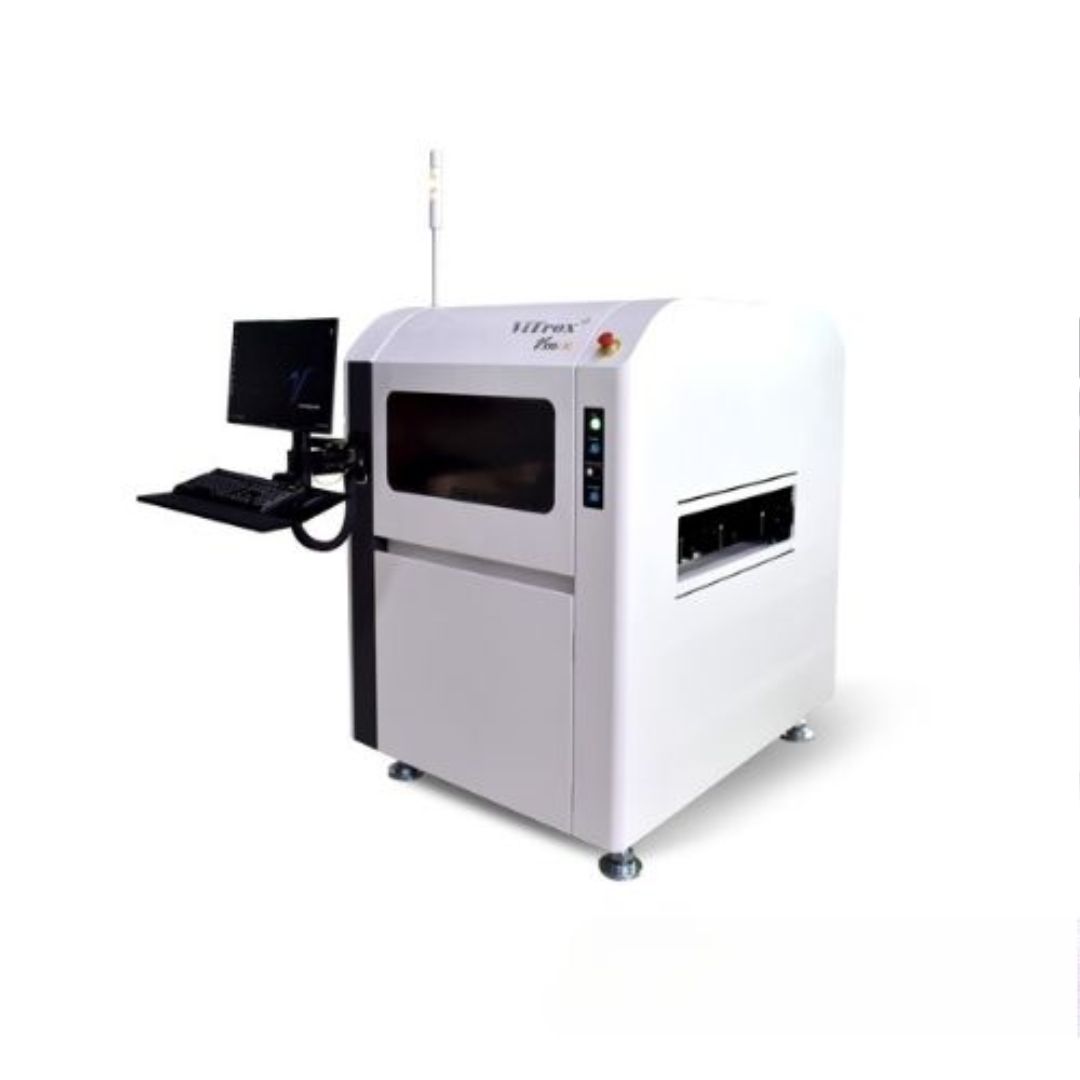

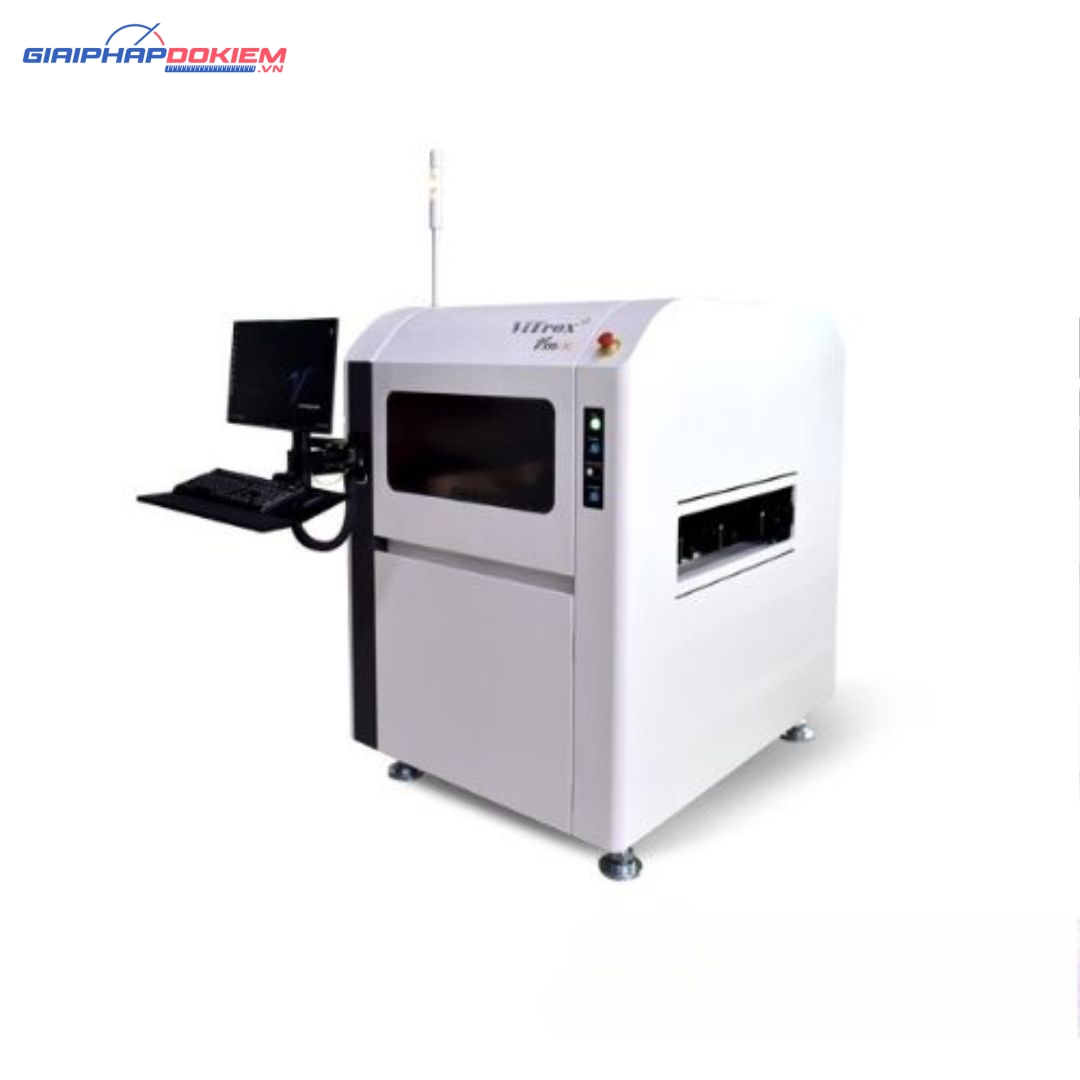

Máy kiểm tra lỗi chì hàn 3D (SPI) Vitrox V310i XL

Sơ lược sản phẩm Máy kiểm tra lỗi chì hàn 3D (SPI) Vitrox V310i XL

Máy kiểm tra lỗi chì hàn 3D (SPI) Vitrox V310i XL là hệ thống kiểm tra kem hàn tự động thế hệ mới, được phát triển nhằm đáp ứng nhu cầu kiểm soát chất lượng cho các bảng mạch PCB có kích thước lớn và yêu cầu độ chính xác cao. Đây là dòng máy SPI mới ra mắt của Vitrox, tích hợp nhiều cải tiến về công nghệ quang học và khả năng đo lường 3D, giúp nâng cao hiệu quả kiểm tra ngay từ công đoạn in kem hàn trong dây chuyền SMT.

Hệ thống kiểm tra SPI V310i XL được trang bị tính năng kiểm tra trục Z tiên tiến, cho phép đo chính xác chiều cao, thể tích và độ phân bố của lớp chì hàn trên toàn bộ bề mặt bảng mạch. Nhờ đó, máy tối ưu hóa việc kiểm tra đối với các PCB có kích thước lớn, mật độ pad cao hoặc thiết kế phức tạp, đảm bảo phát hiện sớm các lỗi như thiếu chì, thừa chì, lệch vị trí, chiều cao kem hàn không đạt chuẩn.

Bên cạnh khả năng kiểm tra chính xác, Vitrox V310i XL còn được thiết kế để vận hành ổn định trong các dây chuyền sản xuất công suất lớn. Hệ thống tự động hóa cao giúp rút ngắn thời gian lập trình, giảm thao tác thủ công và tăng tính nhất quán trong quá trình kiểm tra. Điều này góp phần hạn chế lỗi phát sinh ở các công đoạn sau, giảm chi phí sửa chữa và nâng cao chất lượng sản phẩm đầu ra.

Với hiệu suất cao, khả năng kiểm tra 3D toàn diện và thiết kế phù hợp cho PCB kích thước lớn, Máy kiểm tra lỗi chì hàn 3D (SPI) Vitrox V310i XL là giải pháp lý tưởng cho các doanh nghiệp sản xuất linh kiện và thiết bị điện tử đang hướng tới sản xuất thông minh và kiểm soát chất lượng toàn diện.

Ứng dụng của Vitrox V310i XL

• Kiểm tra 3D lớp kem hàn trên các bảng mạch PCB kích thước lớn trong dây chuyền SMT

• Phát hiện sớm các lỗi in kem hàn như thiếu, thừa, lệch vị trí, sai chiều cao và thể tích chì hàn

• Ứng dụng trong các nhà máy sản xuất linh kiện điện tử, thiết bị điện – điện tử, viễn thông, ô tô và công nghiệp chính xác

• Phù hợp với các dây chuyền sản xuất yêu cầu độ chính xác cao, năng suất lớn và khả năng tự động hóa cao

Thông số kỹ thuật của Vitrox V310i XL

• Kích thước PCB tối đa (L x W): 460mm x 690mm (18,1 ” x27,2 ”)
• Kích thước PCB tối thiểu (L x W): 50mm x 50mm (2 ”x2”)
• Vùng có thể kiểm tra PCB tối đa (L x W): 460mmx683mm (18.1”x26.8 ”)
• Độ dày PCB tối đa: 7mm (0,27 “)
• Độ dày PCB tối thiểu: 0,5mm (0,02 “)
• Trọng lượng PCB tối đa: 3kg
• Độ hở mặt trên PCB: 50mm
• Độ hở mặt dưới PCB: 100mm
• Độ hở cạnh bảng điều khiển: 3,5 mm
• Chiều cao vận chuyển PCB: 875mm – 965mm
• Nhiệt độ PCB: Nhiệt độ hoạt động xung quanh là ~ 5⁰C đến 40⁰C, nhiệt độ PCB tối đa 80⁰C.
• Nguồn cung cấp: 100-120 V, 16A / 200-240V, 8A một pha
• Yêu cầu khí nén: 0,6 Mpa / 85 psi
• Kích thước: 1060mm x 1353mm x 2111mm
• Trọng lượng: 960kg
